Schéma boîte à fusibles Honda Jazz 2

Auteur: Ramon Watkins.

Nous examinons les modèles Honda Jazz, Honda Fit (GE, GG) deuxième génération 2008, 2009, 2010, 2011, 2012, 2013. Phase 1, phase 2. Essence (1.2 8V i-Vtec, 1.4 8V i-Vtec, 1.4 8V i-VTEC Hybrid). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F13/20A – Boîte à fusibles dans l’habitacle.

Tableau fusible Honda Jazz MK1.

Connaître l’emplacement, la fonction et l’entretien des fusibles de la Honda Jazz MK2 est une responsabilité essentielle pour tout propriétaire de voiture. Les fusibles jouent un rôle essentiel dans le bon fonctionnement de votre voiture. Des contrôles et des remplacements réguliers vous éviteront des désagréments sur la route. Suivez nos recommandations et votre Honda Jazz vous servira fidèlement pendant de nombreuses années.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.



Boîte à fusibles et relais dans l’habitacle.

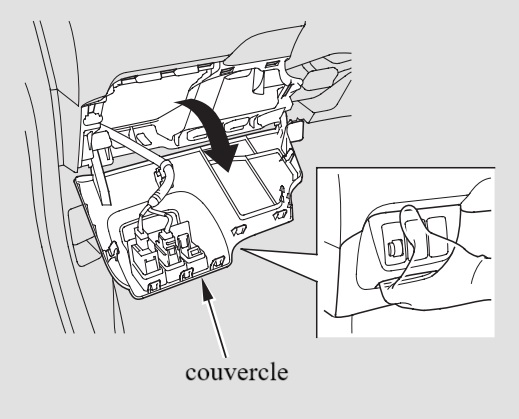

La boîte à fusibles intérieure se trouve sous le tableau de bord, côté conducteur. Pour y accéder, tirez le couvercle vers vous.



Schéma de la boîte à fusibles.

Honda Jazz, Honda Fit (GE, GG). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.



Affectation des fusibles.

NumCircuits protégésAmps
1Unité audio, Sirène d’alarme, Éclairage du chargement, Éclairage intérieur, Connecteur data-link (DLC), Tableau de commande, Unité de commande d’immobilisateur, Unité de commande Multiplex, Capteur de pluie et d’éclairage, Unité de commande mains libres, Capteur ultrasonique10.0 A
2Feu(x) antibrouillard arrière(s), Relais de feu antibrouillard arrière10.0 A
3Vitres électriques, interrupteur principal20.0 A
4Non utilisé
5Unité de commande Multiplex, Feu(x) de recul, Unité de commande de la correction de hauteur des projecteurs, Interrupteur de correction de hauteur des projecteurs, Actionneur(s) du système de correction de hauteur des projecteurs(s), Unité de commande de stationnement10.0 A
6Unité de commande SRS10.0 A
7Unité de commande du moteur10.0 A
8Unité de commande SRS, Unité de contrôle de présence de passager7.5 A
9Feu(x) antibrouillard avant, Relais de feu antibrouillard, avant20.0 A
10Relais d’embrayage de compresseur du climatiseur, Relais du ventilateur de condenseur du climatiseur, Interrupteur de climatisation, Relais du moteur de soufflerie, Connecteur supplémentaire, Interrupteur de rétroviseur électrique, Relais du ventilateur du radiateur, Relais de la lunette arrière chauffante, Lampe d’avertissement de lunette arrière chauffante, Unité de la commande de climatisation, Chauffage, ventilation et climatisation (CVC), Moteur de commande du recyclage, Éclairage d’interrupteur de siège chauffant, Relais, siègea chauffants7.5 A
11ABS, Direction assistée électronique (EPS), Programme de stabilité électronique (ESP), Capteur de vitesse de lacet7.5 A
12Débitmètre d’air massique avec capteur de température d’air, Interrupteur de la pédale de frein, Unité de commande du moteur, Solénoïde de purge du bidon, Alternateur, Sonde lambda derrière le convertisseur catalytique10.0 A
13Douille accessoire, Allume-cigare20.0 A
14Serrure de contact, Unité de commande Multiplex, Unité audio, Unité de commande mains libres7.5 A
15Relais du système voyant lumière du jour7.5 A
16Relais de l’essuie-glace de lunette arrière10.0 A
17Vitre électrique avant de côté passager, Vitres électriques, interrupteur principal20.0 A
18Vitres électriques, interrupteur principal, Vitre électrique, arrière droit20.0 A
19Vitres électriques, interrupteur principal, Vitre électrique, arrière gauche20.0 A
20Unité de commande du moteur, Pompe à carburant, Unité de commande d’immobilisateur15.0 A
21Unité de commande Multiplex15.0 A
22Module du capteur de la batterie (ELD), Tableau de commande, Solénoïde de serrure du levier de changement de vitesse, Capteur de pluie et d’éclairage, Unité de commande Multiplex7.5 A
23Unité de commande Multiplex10.0 A
24Unité de commande du moteur, Feu arrière, Avertisseur, Relais d’avertisseur, Feu d’arrêt, gauche, Feu d’arrêt, droit, Unité de commande Multiplex15.0 A
25Non utilisé
26Sonde lambda devant le convertisseur catalytique, Relais, sonde lambda devant le convertisseur catalytique10.0 A
27Unité de commande Multiplex30.0 A
28Unité de commande Multiplex20.0 A
29Unité de commande Multiplex10.0 A
30Moteur ventilateur de radiateur30.0 A
31Capteur de niveau d’huile7.5 A
32Relais de Décharge Grande Intensité (HID), droit, Projecteurs, droit15.0 A
33Bobines d’allumage, Relais de la bobine d’allumage15.0 A
34Solénoïde de commutation faisceau lumineux principal/géré par le variateur, côté gauche, Projecteur, gauche10.0 A
35Actionneur de serrure de porte, avant droit, Actionneur de serrure de la porte, arrière droit, Moteur de serrure du hayon15.0 A
36Actionneur de serrure de porte, avant gauche, Blocage du clapet de remplissage du carburant, Actionneur de serrure de la porte, arrière gauche15.0 A
37Unité de commande ABS/ESP30.0 A
38Non utilisé
39capteur Hall/ MRE sur le vilebrequin, capteur Hall/ MRE sur arbre à cames, Unité de commande du moteur, Unité de commande de transmission, Injecteur(s) de carburant, Soupape de commande d’air de ralenti, Relais principal, Relais de la pompe à carburant15.0 A
40Siège chauffant du conducteur, Siège chauffant avant côté passager20.0 A
41Système voyant lumière du jour actif, Feux arrière, Éclairage de la plaque d’immatriculation10.0 A
42Non utilisé
43Embrayage de compresseur du climatiseur7.5 A
44Relais du démarreur7.5 A
45Relais de déverrouillage de la porte de conducteur, Déblocage du clapet de remplissage du carburant, Actionneur de serrure de la porte, Ou, Relais de superverrouillage, portieres avant, Relais de superverrouillage, portieres arrière, Actionneurs de superverrouillage15.0 A
46Unité de commande de toit ouvrant20.0 A
47Ventilateur de condenseur de la climatisation30.0 A
48Relais de Décharge Grande Intensité (HID), côté gauche, Ou, Projecteur, gauche15.0 A
49Actionneur de serrure de porte, avant droit, Actionneur de serrure de la porte, arrière droit, Moteur de serrure du hayon15.0 A
50Actionneur de serrure de porte, avant gauche, Blocage du clapet de remplissage du carburant, Actionneur de serrure de la porte, arrière gauche15.0 A
51Solénoïde de commutation faisceau lumineux principal/géré par le variateur, côté droit, Projecteur, droit10.0 A
52Unité de commande du moteur15.0 A
53Unité de commande de transmission, Ou, Non utilisé10.0 A
54Lunette arrière chauffante20.0 A
55Rétroviseurs chauffants électriques10.0 A
56Unité de commande Multiplex30.0 A
57Moteur de soufflerie30.0 A
58Unité de commande ABS/ESP30.0 A
59Lunette arrière chauffante, Ou, Boîte à fusibles et relais dans l’habitacle, fusible 54, 5520.0 A
60Interrupteur d’allumage, Ou, Non utilisé, Ou, Unitè de commande changement de vitesses50.0 A
R1Relais de vitre électrique
R2Relais du moteur de soufflerie
R3Relais, sonde lambda devant le convertisseur catalytique
R4Projecteur, relais 1
R5Relais d’allumage
R6Relais principal
R7Relais système de commande électronique du papillon des gaz (ETCS)
R8Relais de la lunette arrière chauffante
R9Projecteur, relais 2
R10Relais du démarreur
R11Relais de la pompe à carburant



Boîte à fusibles dans le compartiment moteur.

La boîte à fusibles sous le capot est située sur la borne positive de la batterie. Pour ouvrir le couvercle, appuyez sur les languettes des verrous, comme illustré.





NumCircuits protégésAmps
1Alternateur, Boîte à fusibles et relais dans l’habitacle100.0 A
2Unité de commande EPS60.0 A
3Boîte à fusibles et relais dans l’habitacle30.0 A
1Projecteurnot specified
2Projecteurnot specified
1Relais de vitre électriquenot specified
