Nous examinons les modèles Honda Stream (RN) première génération 2001, 2002, 2003, 2004, 2005, 2006. Essence  (1.7 Vtec, 2.0 16V Vtec). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F18/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Honda Stream MK1.

Le tableau des fusibles de la Honda Stream MK1 est essentiel à l’entretien de votre véhicule. Comprendre quels fusibles contrôlent les différents composants vous aidera à maintenir votre véhicule en bon état de fonctionnement et à éviter divers problèmes électriques. Vérifiez régulièrement vos fusibles, remplacez les fusibles grillés et maintenez la fiabilité de vos systèmes électriques. Cela vous assurera non seulement un trajet confortable, mais aussi une conduite sûre. Nous espérons que ces informations vous aideront à comprendre et à entretenir votre Honda Stream MK1. Pour toute question ou information complémentaire sur d’autres aspects de votre véhicule, n’hésitez pas à nous contacter.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

Situé sous le tableau de bord. Pour accéder aux fusibles, tournez la poignée et ouvrez le couvercle comme indiqué sur la photo.



Schéma de la boîte à fusibles.

Honda Stream MK1. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.



Affectation des fusibles.

NumCircuits protégésAmps
1Bobine(s) d’allumage15.0 A
1Bobine(s) d’allumage15.0 A
2Sièges chauffants20.0 A
3Relais du système voyant lumière du jour; Feux antibrouillard avant10.0 A
4Alternateur; Unité du régulateur de vitesse; Capteur de position d’arbre à cames; Détecteur, charge électrique; Solénoïde de commande de synchronisation de la soupape d’admission; Solénoïde de commande de purge des vapeurs de carburant; Sonde lambda chauffante primaire; Sonde lambda chauffante secondaire; Capteur de vitesse du véhicule10.0 A
5Unité de commande Multiplex7.5 A
6Unité de commande de la correction de hauteur des projecteurs; Interrupteur de correction de hauteur des projecteurs; Vitres; Relais de vitre électrique; Relais d’ouverture du toit ouvrant; Relais de fermeture de toit ouvrant7.5 A
7Toit ouvrant20.0 A
8Connecteur supplémentaire; Unité de commande Multiplex; Unité audio; Unité de commande de l’entrée sans clé; Verrouillage de changement de vitesse de la transmission automatique7.5 A
9Essuie-glace/lave-glace arrière; Essuie-glace arrière intermittent10.0 A
10Unité de commande Multiplex; Relais de commande de transmission automatique; Feux de recul; Indicateurs de direction; Unité de commande de l’entrée sans clé; Troisième feu d’arrêt; Unité de commande de sécurité7.5 A
11Unité de modulateur ABS7.5 A
12Unité de commande Multiplex7.5 A
13Module SRS10.0 A
14Connecteur supplémentaire; Rétroviseurs chauffants électriques; Unité de la commande de climatisation; Tableau de la commande de chauffage; Moteur de commande du recyclage; Relais de soufflerie; Relais du ventilateur de condenseur; Relais du ventilateur de refroidissement; Relais de la lunette arrière chauffante10.0 A
15Lave-phare30.0 A
16Ventilateur arrière10.0 A
17Unité de commande du moteur; Interrupteur inertiel; Pompe à carburant; Module SRS15.0 A
18Allume-cigare15.0 A
19Relais de lampe de détresse7.5 A
20Lave-glace(s); Essuie-glace de pare-brise; Unité de commande Multiplex30.0 A
21Non utilisé
22Vitre, avant droite20.0 A
23Vitre, avant gauche20.0 A
24Vitre électrique, arrière gauche20.0 A
25Vitre électrique, arrière droit20.0 A
R1Relais du démarreur
R2Relais de feu(x) arrière
R3Relais des vitres
R4Relais de lampe de détresse; Relais d’indicateur de direction



Boîte à fusibles dans le compartiment moteur.

Pour accéder aux éléments du bloc, appuyez sur les loquets comme indiqué sur la figure.



Schéma de la boîte à fusibles et relais.

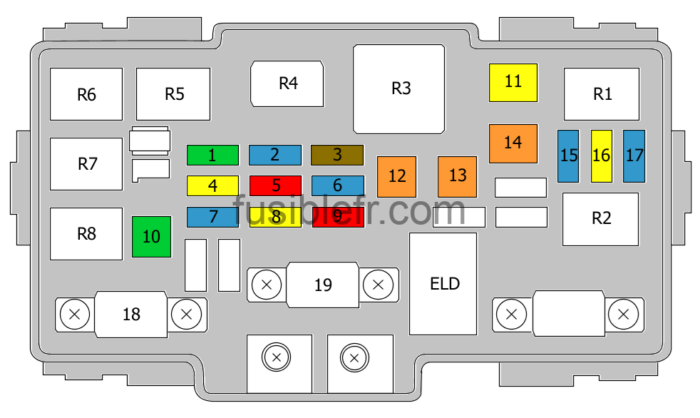

Honda Stream MK1. Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Ventilateur du condenseur, Connecteur supplémentaire, Embrayage de compresseur du climatiseur30.0 A
2Feux de stationnement avant, Feu(x) arrière, Éclairage de la plaque d’immatriculation, Relais des feux arrière, Éclairage du tableau de bord, Unité de commande Multiplex, Feux antibrouillard15.0 A
3Éclairage intérieur, Lampe du clé de contact, Feux arrière7.5 A
4Moteur de soufflerie20.0 A
5Relais de lampe de détresse, Unité de commande de sécurité10.0 A
6Capteur du position de vilebrequin, Unité de commande, Injecteurs de carburant, Soupape IAC, Unité de commande d’immobilisateur, Capteur du point mort haut (PMH)15.0 A
7Unité de modulateur ABS, Feux d’arrêt, Unité de commande du moteur, Avertisseur, Sirène d’alarme15.0 A
8Unité de modulateur ABS20.0 A
9Connecteur Data-link, Unité de commande Multiplex, Unité de commande d’immobilisateur, Audio, Unité de commande de l’entrée sans clé, Unité de commande de sécurité, Faisceau de câbles de la jauge10.0 A
10Unité de modulateur ABS30.0 A
11Lunette arrière chauffante20.0 A
12Moteur de soufflerie40.0 A
13Boîte à fusibles dans l’habitacle, fusibles 7, 22 – 2540.0 A
14Boîte à fusibles dans l’habitacle, fusibles 2, 3, 5, 15, 1640.0 A
15Projecteur, gauche, Éclairage du tableau de bord, faisceau principal15.0 A
16Unité de commande Multiplex20.0 A
17Projecteur, droit15.0 A
18Non utilisé
19Batterie, Distribution d’alimentation100.0 A
20Interrupteur d’allumage, BAT50.0 A
R1Relais du projecteur, côté droit
R2Relais du projecteur, côté gauche
R3Relais de soufflerie
R4Relais de la lunette arrière chauffante
R5Relais du ventilateur de condenseur
R6Relais d’embrayage de compresseur du climatiseur
R7Relais d’avertisseur
R8Non utilisé
ELDDétecteur, charge électrique
