Schéma boîte à fusibles Hyundai Accent 2

Auteur: Ramon Watkins.

Nous examinons les modèles Hyundai Accent (LC) deuxième génération 2000, 2001, 2002, 2003, 2004, 2005. Phase 1, Phase 2. Essence, Diesel (1.3i 12V, 1.5i 12V, 1.5i 16V, 1.5 CRDi, 1.6 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F15/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Hyundai Accent MK2.

Les fusibles jouent un rôle crucial dans la fiabilité et la sécurité du système électrique de votre Hyundai Accent MK2. Connaître la fonction de chaque fusible et savoir comment les remplacer vous aidera à maintenir votre voiture en bon état. Cette opération ne nécessite aucune compétence particulière et peut être effectuée par vous-même, ce qui ajoute de la valeur à une voiture déjà abordable.

Veillez à surveiller l’état de vos fusibles et à effectuer un entretien préventif pour éviter les problèmes inattendus. En cas de questions ou de dysfonctionnements graves, n’hésitez pas à contacter des professionnels. Nous espérons que ces informations vous seront utiles et vous aideront à entretenir votre voiture.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

La boîte à fusibles est située sous le tableau de bord, côté conducteur (panneau de protection).

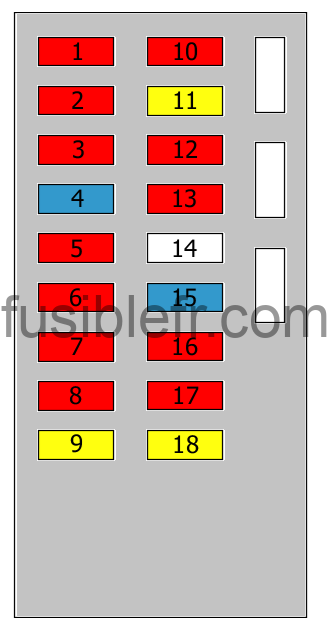

Schéma de la boîte à fusibles (2000-2003).

Hyundai Accent MK2. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles (2000-2003).

Affectation des fusibles.

NumCircuits protégésAmps
1Éclairage de l’avertisseur de danger, Interrupteur de feu de recul, Interrupteur de rapport du pont arrière10.0 A
2Commande ABS, Unité de commande électronique de l’alarme et de l’heure, Minuterie de ceinture de sécurité, Tableau de bord10.0 A
3Éclairage du tableau de bord, airbag10.0 A
4Airbag15.0 A
5Unité de commande du moteur, Unité de commande de transmission, Levier de la transmission automatique10.0 A
6Fermeture centralisée10.0 A
7Éclairage de l’avertisseur de danger10.0 A
8Feux d’arrêt, Levier de la transmission automatique, Dispositif de synchronisation de la transmission automatique10.0 A
9Lunette arrière chauffante20.0 A
10Projecteurs, Vitres électriques, Unité de commande électronique de l’alarme et de l’heure, Feux antibrouillard avant, Commande de soufflerie, Essuie-glace(s) de la lunette chauffante, Lave-phares10.0 A
11Essuie-glace(s) et rondelles avant20.0 A
12Siège(s) chauffant(s)10.0 A
13Commande ABS, Purge ABS10.0 A
14Non utilisé
15Allume-cigare15.0 A
16Miroir(s) électrique(s)10.0 A
17Miroir(s) chauffant(s)10.0 A
18Essuie-glace arrière20.0 A
SP1Fusible/relais de réserve
SP2Fusible/relais de réserve
SP3Fusible/relais de réserve

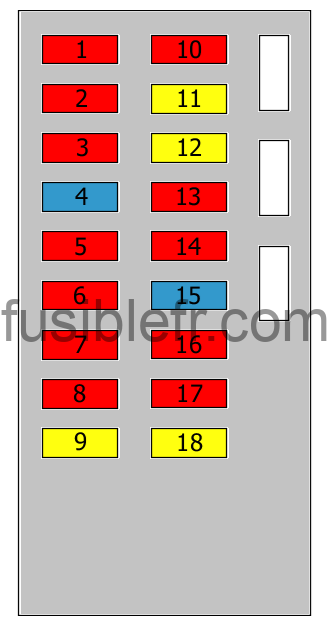

Schéma de la boîte à fusibles (2003-2005).

Hyundai Accent MK2. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles (2003-2005).

NumCircuits protégésAmps
1Éclairage de l’avertisseur de danger, Interrupteur de feu de recul, Interrupteur de rapport du pont arrière, Serrure du levier de changement de vitesse de la transmission automatique, Unité de commande de serrure de contact de la transmission automatique10.0 A
2Unité de commande électronique de l’alarme et de l’heure, Résistance de pré-excitation, Tableau de bord, Minuterie de ceinture de sécurité10.0 A
3Tableau de bord10.0 A
4Airbag15.0 A
5Unité de commande du moteur, Levier de changement de vitesse de la transmission automatique, Interrupteur de rapport du pont arrière, Débitmètre d’air massique, Capteur de vitesse du véhicule, Capteur d’eau10.0 A
6Fermeture centralisée10.0 A
7Éclairage de l’avertisseur de danger, Unité de commande électronique de l’alarme et de l’heure10.0 A
8Feux d’arrêt, Levier de la transmission automatique, Dispositif de synchronisation de la transmission automatique10.0 A
9Lunette arrière chauffante20.0 A
10Projecteurs, Vitres électriques, Correction de hauteur des projecteurs, Lave-phares, Unité de commande électronique de l’alarme et de l’heure, Feux antibrouillard avant, Commande de soufflerie, Essuie-glace(s) de la lunette chauffante, Relais du filtre à carburant10.0 A
11Essuie-glace(s) et rondelles avant20.0 A
12Siège(s) chauffant(s)20.0 A
13Commande ABS, Purge ABS10.0 A
14Horloge, Audio, Serrure du levier de changement de vitesse de la transmission automatique, Commande de serrure de contact de la transmission automatique10.0 A
15Allume-cigare15.0 A
16Miroir(s) électrique(s)10.0 A
17Lunette arrière chauffante, Miroir(s) chauffant(s)10.0 A
SP1Fusible/relais de réserve
SP2Fusible/relais de réserve
SP3Fusible/relais de réserve



Boîte à relais dans l’habitacle.

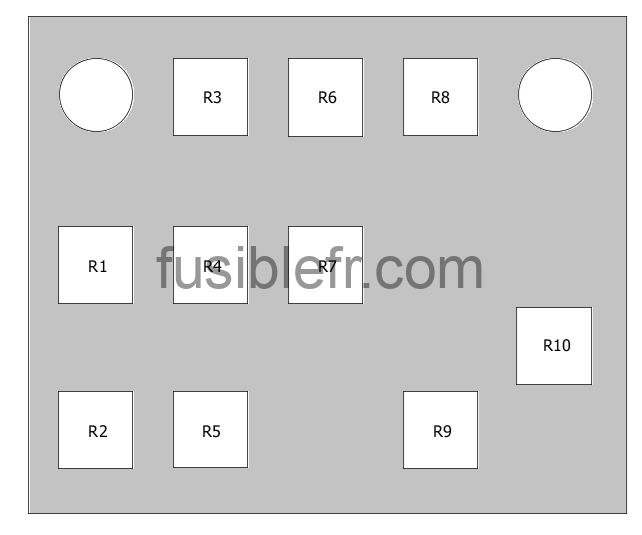

Le bloc relais de l’habitacle se trouve derrière le compartiment de rangement supplémentaire.

Pour accéder au relais, ouvrez le compartiment, soulevez-le et retirez-le des loquets.

type 1.

NumCircuits protégésAmps
R1Relais de vitre électrique
R2Relais 1 de fermeture centralisée
R3Relais du projecteur
R4Relais d’alarme
R5Relais de feu antibrouillard arrière
R6Relais 3 de fermeture centralisée
R7Centrale clignotante
R8Relais de la pompe à carburant
R9Relais 2 de fermeture centralisée
R10Relais de la lunette arrière chauffante



type 2.

NumCircuits protégésAmps
R1Non utilisé
R2Relais de la lunette arrière chauffante
R3Relais du projecteur
R4Relais de feu antibrouillard arrière
R5Relais électronique de distribution de la force de freinage
R6Relais ABS
R7Relais d’alarme
R8Relais de vitre électrique
R9Relais de la pompe à carburant (carburateur)
R10Centrale clignotante



Boîte à fusibles et relais dans le compartiment moteur.

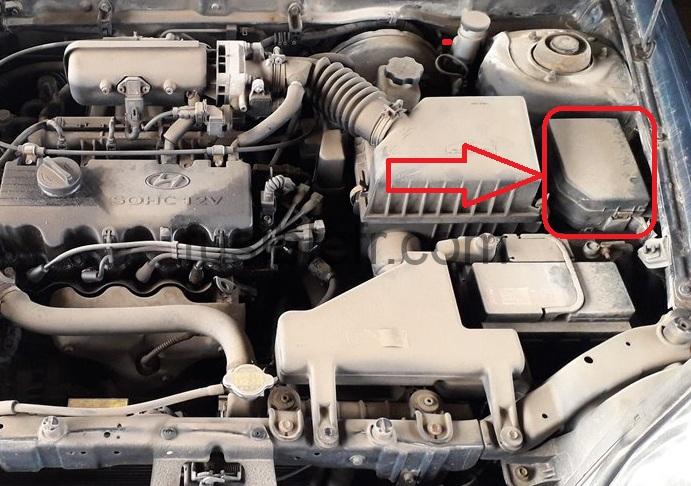

La boîte à fusibles est située dans le compartiment moteur (côté gauche).



Schéma de la boîte à fusibles et relais (2000-2003).

Hyundai Accent MK2. Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais (2000-2003).

NumCircuits protégésAmps
1Unité de commande d’antipatinage, Audio, Tableau de bord, Éclairage intérieur, Antenne électrique, Unité de commande du système de commande électrique de temps et alarme (ETACS), Connecteur Data-link, Porte ouverte10.0 A
2Audio, Horloge, Serrure du levier de changement de vitesse de la transmission automatique, Commande de serrure de contact de la transmission automatique10.0 A
3Actionneur de la vitesse de ralenti15.0 A
4Unité de commande du moteur10.0 A
5Commande de climatiseur, Commande de dégivrage10.0 A
6Ventilateur de refroidissement, Ventilateur du condenseur, Unité de commande du moteur, Sonde lambda chauffante, Transpondeur d’antenne10.0 A
7Relais de climatisation10.0 A
8Relais d’avertisseur10.0 A
9Éclairage de combinaison, arrière gauche, Éclairage de la plaque d’immatriculation10.0 A
10Éclairage de combinaison, arrière droit, Éclairage de la plaque d’immatriculation10.0 A
11Projecteur, gauche10.0 A
12Projecteur, droit10.0 A
13Relais de feu antibrouillard, avant15.0 A
14Commande du ventilateur de refroidissement20.0 A
15Source d’alimentation de l’allumage, Dispositif d’alarme sonore, Interrupteur d’alarme, capot, Relais du démarreur30.0 A
16Relais de commande moteur, Alternateur, Relais de la pompe à carburant20.0 A
17Lave-phares30.0 A
18Boîte à fusibles et relais dans le compartiment moteur, fusibles 1, 8, Boîte à fusibles dans l’habitacle, fusibles 6 – 950.0 A
19Système de charge100.0 A
20Commande de soufflerie30.0 A
21Commande ABS, Purge ABS30.0 A
22Commande ABS, Purge ABS30.0 A
23Vitres électriques30.0 A
24Ventilateur du condenseur20.0 A
R1Relais de soufflerie
R2Relais du ventilateur de condenseur 2
R3Relais de feu antibrouillard, avant
R4Relais du ventilateur de refroidissement
R5Relais d’avertisseur
R6Relais de climatisation
R7Relais du ventilateur de condenseur 1
R8Relais du démarreur
R9Résistance de pré-excitation
R10Relais des feux arrière
R11Relais de la pompe à carburant
R12Relais du système voyant lumière du jour



Schéma de la boîte à fusibles et relais (2003-2005).

Hyundai Accent MK2. Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais (2003-2005).

NumCircuits protégésAmps
1Tableau de bord, Éclairage intérieur, Éclairage du coffre à bagages, Unité de commande électronique de l’alarme et de l’heure, Connecteur Data-link, Porte ouverte, Connecteur de contrôle multi-usages10.0 A
2Audio, Horloge, Antenne électrique, Interrupteur de climatisation, Interrupteur de feu antibrouillard arrière15.0 A
3Actionneur de la vitesse de ralenti, Unité de commande du moteur, Capteur de position d’arbre à cames, Actionneur de recirculation des gaz d’échappement, Actionneur du papillon des gaz15.0 A
4Unité de commande du moteur10.0 A
5Lave-phares25.0 A
6Ventilateur de refroidissement, Ventilateur du condenseur, Unité de commande du moteur, Sonde lambda chauffante, Soupape de commande de purge, Transpondeur d’antenne, Relais de bougies de préchauffage, Relais du chauffage, Interrupteur du feu d’arrêt10.0 A
7Relais de climatisation10.0 A
8Relais d’avertisseur10.0 A
9Éclairage du tableau de bord, Éclairage de combinaison, arrière gauche, Éclairage de la plaque d’immatriculation, gauche, Commande du système voyant lumière du jour, Relais du lave-phare10.0 A
10Éclairage de combinaison, arrière droit, Éclairage de la plaque d’immatriculation, droit10.0 A
11Projecteur, gauche, Commande du système voyant lumière du jour, Tableau de bord10.0 A
12Projecteur, droit10.0 A
13Relais de feu antibrouillard, avant15.0 A
14Commande du ventilateur de refroidissement20.0 A
15Source d’alimentation de l’allumage, Relais du démarreur30.0 A
16Relais de commande moteur, Alternateur, Relais de la pompe à carburant20.0 A
17Relais des feux arrière50.0 A
18Boîte à fusibles et relais dans le compartiment moteur, fusibles 1, 8, Boîte à fusibles dans l’habitacle, fusibles 6 – 950.0 A
19Système de charge120.0 A
20Commande de soufflerie30.0 A
21Commande ABS, Purge ABS30.0 A
22Commande ABS, Purge ABS30.0 A
23Vitres électriques30.0 A
24Commande du ventilateur de condenseur20.0 A
R1Relais de soufflerie
R2Relais du ventilateur de condenseur 2
R3Relais de feu antibrouillard, avant
R4Relais du ventilateur de refroidissement
R5Relais d’avertisseur
R6Relais de climatisation
R7Relais du ventilateur de condenseur 1
R8Relais du démarreur
R9Résistance de pré-excitation
R10Relais des feux arrière
R11Relais de la pompe à carburant
R12Relais d’essuie-glace(s) avant
