Schéma boîte à fusibles Hyundai Sonata MK3

Auteur: Ramon Watkins.

Nous examinons les modèles Hyundai Sonata (Y3) troisième génération 1994, 1995, 1996, 1997, 1998. Phase 1, phase 2. Essence (1.8i 16V, 2.0i, 3.0i V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F17/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Hyundai Sonata MK3.

Les fusibles font partie intégrante du système électrique d’un véhicule. Leur fonction principale est de protéger les circuits électriques contre les surcharges et les courts-circuits. Lorsqu’une augmentation anormale du courant se produit dans un circuit, le fusible grille, coupant ainsi le circuit. Cela permet d’éviter d’endommager les composants électriques clés du véhicule, tels que l’alternateur, la batterie et divers systèmes électroniques. Savoir quels fusibles contrôlent quels systèmes simplifie également le diagnostic et la réparation des problèmes électriques.

Contenu:

Boîte à fusibles dans l’habitacle.

Relais supplémentaires dans l’habitacle.

Fusibles et relais dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

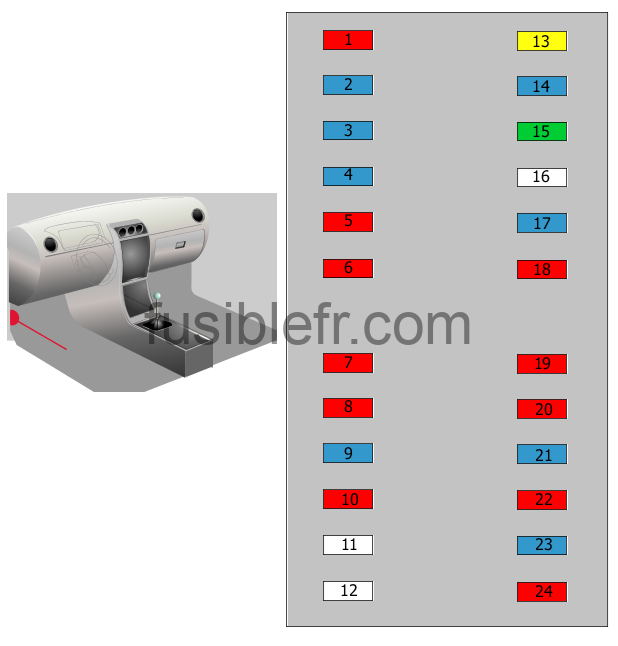

Schéma de la boîte à fusibles.



Affectation des fusibles.

NumCircuits protégésAmps
1Sirène d’alarme10.0 A
2Feu(x) d’arrêt, Système de climatisation15.0 A
3Feu(x) antibrouillard15.0 A
4Toit ouvrant électrique15.0 A
5Radio, Antenne électrique, Unité de commande électronique de l’alarme et de l’heure, Immobilisateur10.0 A
6Éclairage intérieur, Système de climatisation, Éclairage du coffre à bagages10.0 A
7Indicateurs de direction, Feu(x) de recul, Unité de commande électronique de l’alarme et de l’heure10.0 A
8Prétendeurs de ceinture de sécurité10.0 A
9Airbag15.0 A
10Tableau de bord, Horloge, Immobilisateur10.0 A
11Non utilisé
12Non utilisé
13Siège(s) électrique(s)20.0 A
14Libération du hayon/coffre15.0 A
15Lunette arrière chauffante30.0 A
16Non utilisé
17Miroir(s) électrique(s), Allume-cigare15.0 A
18Radio, Dispositif de synchronisation de la transmission automatique10.0 A
19ABS, Ou, Unité de commande ESP10.0 A
20Régulateur de vitesse10.0 A
21Siège(s) chauffant(s)15.0 A
22Commande d’antipatinage, Ventilateur de chauffage, Projecteur(s), Vitres10.0 A
23Moteur d’essuie-glace, Pompe de lave-glace15.0 A
24Feu(x) antibrouillard arrière(s)10.0 A

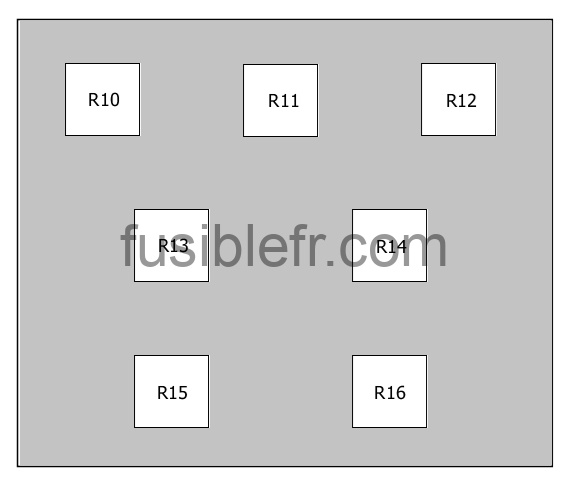

Relais supplémentaires dans l’habitacle.

NumCircuits protégésAmps
R10Vitres
R11Non utilisé
R12Avertisseur
R13Feu(x) antibrouillard
R14Sirène d’alarme
R15Centrale clignotante
R16Essuie-glace

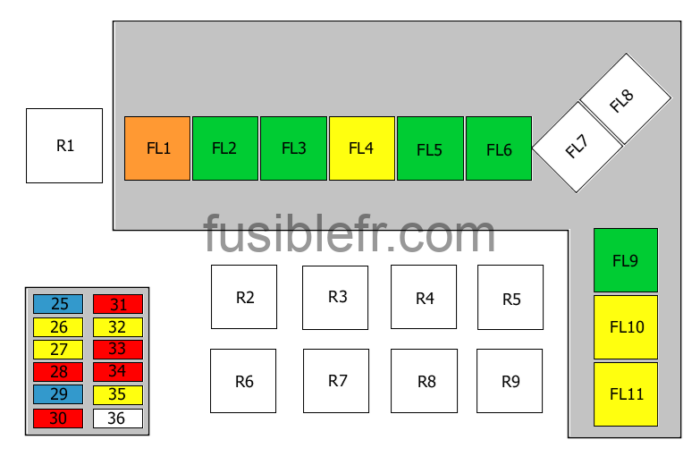

Fusibles et relais dans le compartiment moteur.



NumCircuits protégésAmps
25Avertisseur15.0 A
26Projecteur, gauche20.0 A
27Feu arrière, gauche20.0 A
28Ventilateur de chauffage10.0 A
29Commande de refroidissement15.0 A
30Système de climatisation10.0 A
31Éclairage de l’avertisseur de danger10.0 A
32Projecteur, droit20.0 A
33Feu arrière, droit10.0 A
34Sirène d’alarme10.0 A
35Indicateur de projecteur20.0 A
36Non utilisé
FL1Éclairage40.0 A
FL2Moteur de soufflerie30.0 A
FL3Vitres électriques30.0 A
FL4Injection de carburant20.0 A
FL5Ventilateur de refroidissement30.0 A
FL6Allumage30.0 A
FL7Alternateur100.0 A
FL8Batterie60.0 A
FL9ABS Ou Unité de commande ESP30.0 A
FL10ABS Ou Unité de commande ESP20.0 A
FL11Ventilateur du condenseur20.0 A
R1Démarreur
R2Projecteur, relais 2
R3Projecteur, relais 1
R4Feu(x) arrière
R5Système de climatisation
R6Ventilateur de refroidissement
R7Ventilateur de refroidissement, étape 2
R8Ventilateur du condenseur
R9Ventilateur du condenseur, étape 2
