Schéma boîte à fusibles LANCIA Delta MK2

Auteur: Ramon Watkins.

Nous examinons les modèles Lancia Delta (106) 1993, 1994, 1995, 1996, 1997, 1998, 1999. Phase 1, phase 2. Essence, diesel (1.4, 1.6, 1.8, 1.9 TD, 2.0 16V, 2.0 turbo). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F6/A – schéma de la boîte à fusibles et relais (1993-1997).

Le fusible de l’allume-cigare est situé sous le numéro F1/A – schéma de la boîte à fusibles et relais (1997-1999).

Tableau fusible Lancia Delta MK2.

Le tableau des fusibles fournit des informations sur chaque fusible, son emplacement et sa fonction. Ce tableau peut varier selon le modèle et l’année du véhicule. Il est important d’avoir à portée de main le manuel d’utilisation de votre véhicule ou de faire une recherche en ligne pour obtenir les informations les plus précises.

Contenu:

Boîte à fusibles dans l’habitacle.



Boîte à fusibles dans l’habitacle.

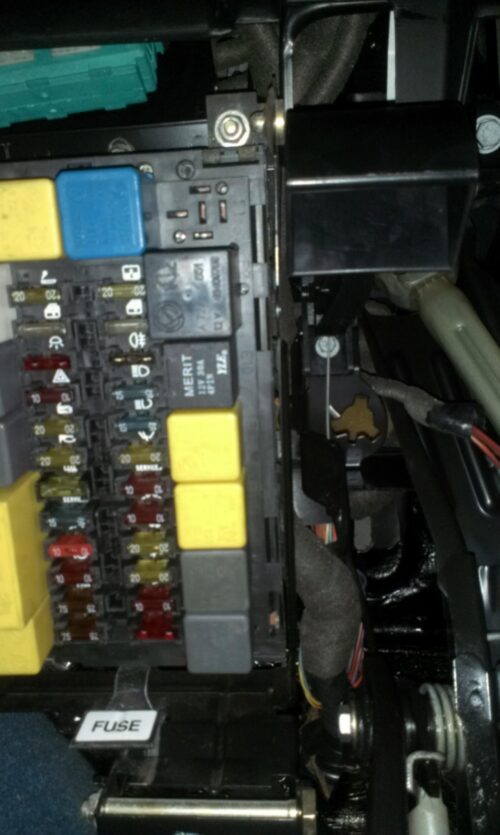

Situé sous le tableau de bord côté conducteur.

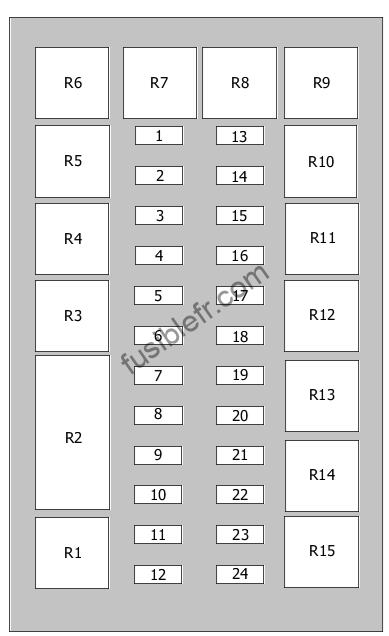

Schéma de la boîte à fusibles et relais (1993-1997).



Affectation des fusibles.

NumCircuits protégésAmps
1Système voyant lumière du jour actif
2Tableau de bord; Éclairage de la plaque d’immatriculation; Feux arrière
2Feux de côté, droit
3Feux arrière; Éclairage de la plaque d’immatriculation; Feux de côté, gauche
4Éclairage de l’avertisseur de danger
5Fermeture centralisée
6Avertisseur; Allume-cigare; Feux d’arrêt; Éclairage de l’habitacle
7Lunette arrière et miroirs chauffants
8Tableau de bord; Feu(x) de recul; Feux d’arrêt
9Éclairage des instruments; Pompe de lavage; Feu(x) de recul
10Éclairage de l’habitacle; Horloge; Mémoire de climatisation automatique
11Sièges
12Ventilateur
13Toit ouvrant coulissant
14Vitres avant
15Vitres arrière
16Feu(x) antibrouillard arrière(s)
17Faisceau principal droit
18Faisceau principal gauche
19Faisceau lumineux géré par le variateur gauche
20Faisceau lumineux géré par le variateur droit
21Feu(x) antibrouillard
22Ventilateur
23Système de lavage/balayage avant
24Système de lavage/balayage arrière
R1Lunette arrière chauffante
R2Fermeture centralisée; Système d’alarme
R3Avertisseur
R4Feu(x) de côté; Feux arrière
R5Système de lavage/balayage intermittent
R6Centrale clignotante
R7Non utilisé
R8Ventilateur de refroidissement
R9Toit ouvrant coulissant
R10Éclairage de l’avertisseur de danger
R11Feu(x) antibrouillard arrière(s)
R12Faisceau principal
R13Système de démarrage
R14Feu(x) antibrouillard
R15Faisceau lumineux géré par le variateur

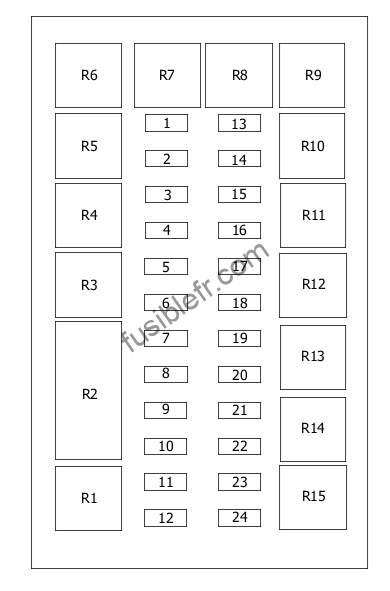

Schéma de la boîte à fusibles et relais (1997-1999).

NumCircuits protégésAmps
1Allume-cigareN/A
2Vitres arrièreN/A
3Miroir(s), Miroir(s) chauffant(s), Ventilateur, Système de climatisationN/A
4Éclairage de l’avertisseur de dangerN/A
5Fermeture centraliséeN/A
6AvertisseurN/A
7Lunette arrière et miroirs chauffantsN/A
8Tableau de bord, Feu(x) de recul, Feux d’arrêtN/A
9Tableau de bord, Feu arrière, droit, Feu(x) de côté, Éclairage de la plaque d’immatriculation, Éclairage de l’habitacleN/A
10ABS, Unité de commande ESPN/A
11Ventilateur de refroidissementN/A
12Indicateurs de directionN/A
13Toit ouvrant coulissantN/A
14Vitres avantN/A
15Feu(x) antibrouillard arrière(s)N/A
16Faisceau principal gaucheN/A
17Faisceau principal droitN/A
18Système d’essuie-glace avantN/A
19Miroir(s), Éclairage de l’habitacle, Système de climatisation, ImmobilisateurN/A
20Feu arrière, droit, Éclairage de la plaque d’immatriculation, Feu(x) de côté, gauche, Éclairage de l’habitacleN/A
21VentilateurN/A
22Feux antibrouillard avantN/A
23Faisceau lumineux géré par le variateur droitN/A
24Faisceau lumineux géré par le variateur gaucheN/A
R1Lunette arrière chauffanteN/A
R2Fermeture centralisée, Système d’alarmeN/A
R3AvertisseurN/A
R4Feu(x) de côté, Feux arrièreN/A
R5Système de lavage/balayage intermittentN/A
R6Non utiliséN/A
R7AvertisseurN/A
R8Fermeture centraliséeN/A
R9Non utiliséN/A
R10Éclairage de l’avertisseur de dangerN/A
R11Toit ouvrant coulissantN/A
R12Faisceau principalN/A
R13Coupure de l’alimentationN/A
R14Faisceau longue portéeN/A
R15Faisceau lumineux géré par le variateurN/A
