Schéma boîte à fusibles Mazda Tribute (EP)

Auteur: Ramon Watkins.

Nous examinons les modèles Mazda Tribute (EP) 2000, 2001, 2002, 2003, 2004, 2005, 2006. Essence (2.0 16V, 2.3 16V, 3.0 V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F14/20A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mazda Tribute (EP).

Le Mazda Tribute est un SUV compact produit par Mazda depuis le début des années 2000. Ce modèle se décline en plusieurs versions, dont le Tribute EP, produit entre 2000 et 2006. Les fusibles jouent un rôle essentiel dans le système électrique d’un véhicule, protégeant divers composants contre les courts-circuits et les surcharges. Cet article présente en détail le schéma des fusibles du Mazda Tribute EP, leur fonction et leur emplacement, et explique comment les remplacer correctement.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

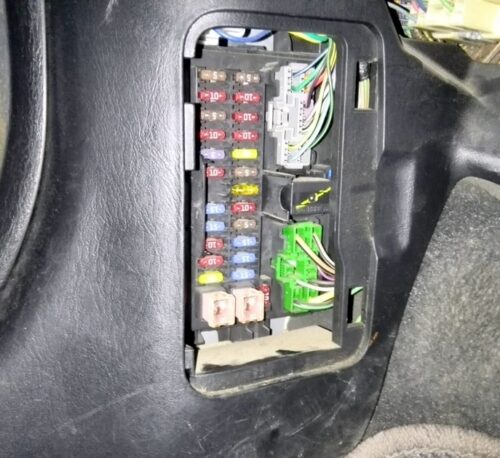

Le panneau de fusibles se trouve en dessous et à gauche du volant, près de la pédale de frein.



Schéma de la boîte à fusibles.

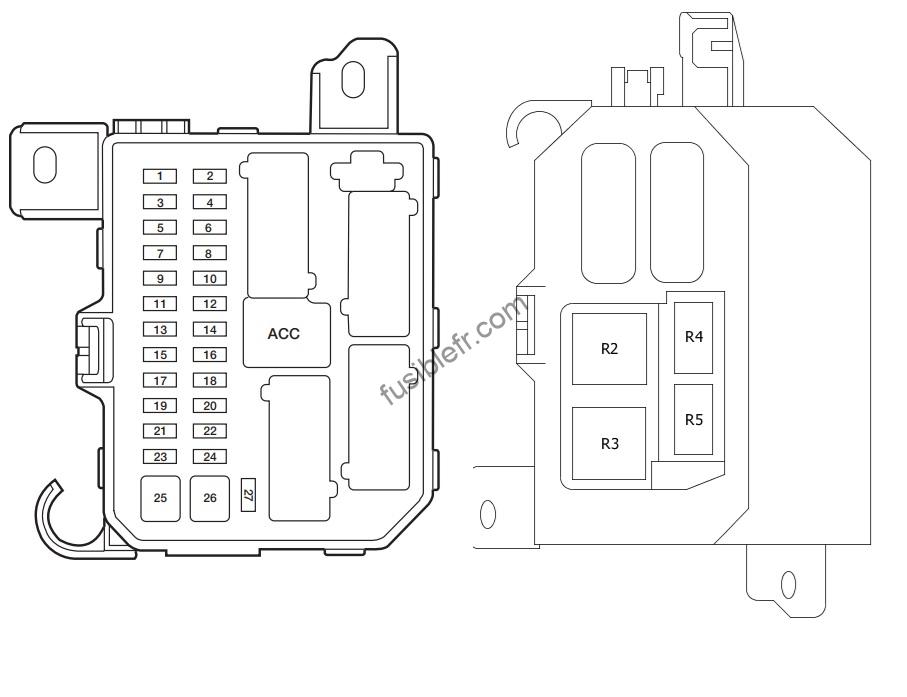

Mazda Tribute (EP). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Non utilisé5.0 A
2Module de commutation, Interrupteur de lunette arrière chauffante5.0 A
3Système de lavage/balayage arrière, Unité de commande de la carrosserie10.0 A
4Système de commande de 4x, Tableau de bord10.0 A
5Système de retenue supplémentaire (SRS), Capteur de l’airbag, Unité de commande de vitesses, Connecteur d’essai ABS5.0 A
6Interrupteur de la commande d’éclairage, Feux de recul10.0 A
7Système de retenue supplémentaire (SRS), Unité de commande de sécurité10.0 A
8Tableau de bord, Unité de commande de la carrosserie, Interrupteur de miroir10.0 A
9Unité de commande du groupe motopropulseur (PCM), Relais d’embrayage de compresseur du climatiseur, Ventilateur de refroidissement, relais basse vitesse, Ventilateur de refroidissement, relais à action modérée, Ventilateur de refroidissement, relais à action rapide 13.0 A
10Moteur d’essuie-glaces de pare-brise, Interrupteur de lavage/balayage20.0 A
11Relais de temporisation accessoire, Interrupteur d’allumage10.0 A
12Horloge, Système audio5.0 A
13Non utilisé5.0 A
14Allume-cigare avant20.0 A
15Relais de feu de stationnement15.0 A
16Solénoïde de verrouillage de changement de vitesse, Tableau de bord, Unité de commande de la carrosserie10.0 A
17Panneau de configuration de toit: toit ouvrant coulissant15.0 A
18Tableau de bord, Système audio, Interrupteur des feux antibrouillards5.0 A
19Système de caisson de basses10.0 A
20Module de clignotant électronique15.0 A
21Douille du connecteur de la remorque10.0 A
22Relais de feu antibrouillard arrière15.0 A
23Relais d’avertisseur15.0 A
24Interrupteur de la pédale de frein, Commutateur de désactivation15.0 A
25Commutateurs de lève-vitre électrique, Interrupteurs de serrure de porte30.0 A
26Unité de commande de la carrosserie, Siège électrique du conducteur, Relais 4x30.0 A
27Horloge, Unité de commande de la carrosserie, Tableau de bord, Système audio, Antenne, Connecteur Data-link10.0 A
R1Relais accessoire
R2Relais de temporisation accessoire
R3Relais d’allumage
R4Relais d’avertisseur
R5Relais de feu de stationnement



Boîte à fusibles dans le compartiment moteur.

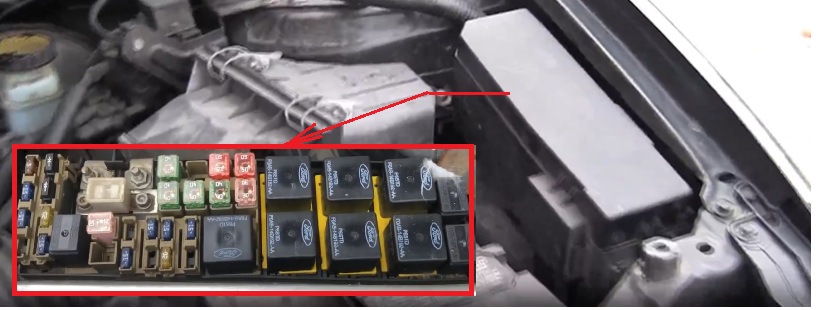

Le boîtier de distribution électrique est situé dans le compartiment moteur.



Schéma de la boîte à fusibles et relais.

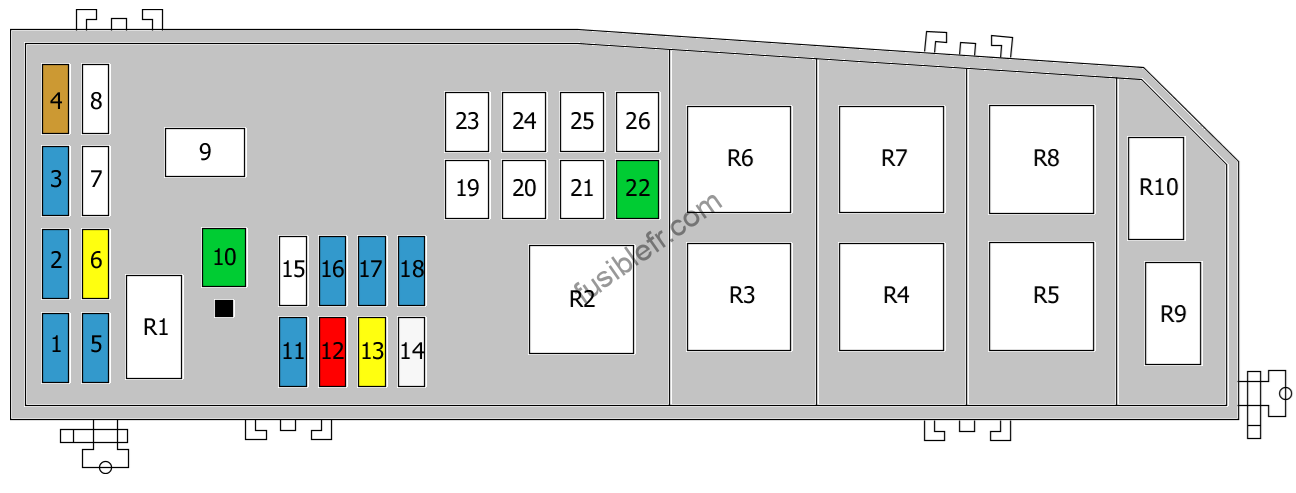

Mazda Tribute (EP). oîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Aucune information est disponible15.0 A
2Projecteurs, gauche15.0 A
3Projecteurs, droit, Indicateur de direction, droit15.0 A
4Unité de commande du groupe motopropulseur (PCM)5.0 A
5Sonde lambda chauffante, Solénoïde(s) de purge du bidon d’évaporation15.0 A
6Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant20.0 A
7Diode du relais de démarreur
8Diode de climatiseur
9Boîte à fusibles dans le compartiment moteur, fusibles 13, 14, 16 – 18, 22, 23, Alternateur120.0 A
10Relais de l’unité de commande du groupe motopropulseur (PCM), Boîte à fusibles dans le compartiment moteur, fusible 430.0 A
11Alternateur15.0 A
12Correction de hauteur des projecteurs10.0 A
13Relais de feu antibrouillard20.0 A
14Unité de commande ABS, Connecteur d’essai ABS25.0 A
15Non utilisé
16Point d’alimentation, Alimentation du réservoir du lavabo15.0 A
17Relais d’embrayage de compresseur du climatiseur15.0 A
18Point d’alimentation arrière15.0 A
19Relais du démarreur, Relais d’allumage, Boîte à fusibles dans l’habitacle, fusible 1140.0 A
20Relais accessoire, Relais de temporisation accessoire, Boîte à fusibles dans l’habitacle, fusibles 15, 19, 2040.0 A
21Boîte à fusibles dans l’habitacle, fusibles 22 – 24, 26, 2740.0 A
22Relais de la lunette arrière chauffante30.0 A
23Relais du moteur de soufflerie40.0 A
24Unité de commande ABS, Connecteur d’essai ABS60.0 A
25Ventilateur de refroidissement, relais basse vitesse, Ventilateur de refroidissement, relais à action modérée40.0 A
26Ventilateur de refroidissement, relais à action rapide 140.0 A
R1Relais du projecteur
R2Relais de l’unité de commande du groupe motopropulseur (PCM)
R3Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant
R4Ventilateur de refroidissement, relais à action rapide 1
R5Relais du démarreur
R6Ventilateur de refroidissement, relais basse vitesse
R7Relais de la lunette arrière chauffante
R8Ventilateur de refroidissement, relais à action modérée
R9Relais de feu antibrouillard
R10Relais d’embrayage de compresseur du climatiseur
