Schéma boîte à fusibles Mini Cooper /Cabrio /One R55, R56, R57

Auteur: Ramon Watkins.

Nous examinons les modèles Mini Cooper /Cabrio /One /JCW (R55, R56, R57) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. Essence, diesel (1.4i, 1.4d, 1.6i, 1.6 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F42/20A – Boîte à fusibles et relais dans l’habitacle. (2006-2010)

Le fusible de l’allume-cigare est situé sous le numéro F44/20A – Boîte à fusibles et relais dans l’habitacle. (2010-2015)

Tableau fusible Mini Cooper /Cabrio /One /JCW (R55, R56, R57).

La boîte à fusibles des Mini Cooper R55, R56 et R57 se trouve sous le capot, dans l’habitacle. Pour y accéder, il faut ouvrir le capot ou regarder sous le tableau de bord. Il est important de noter que l’emplacement de la boîte à fusibles peut varier selon l’année de fabrication et la finition.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

Relais supplémentaires.



Boîte à fusibles et relais dans l’habitacle.

Le boîtier à fusibles se trouve sur le côté droit du plancher, dans la garniture latérale.

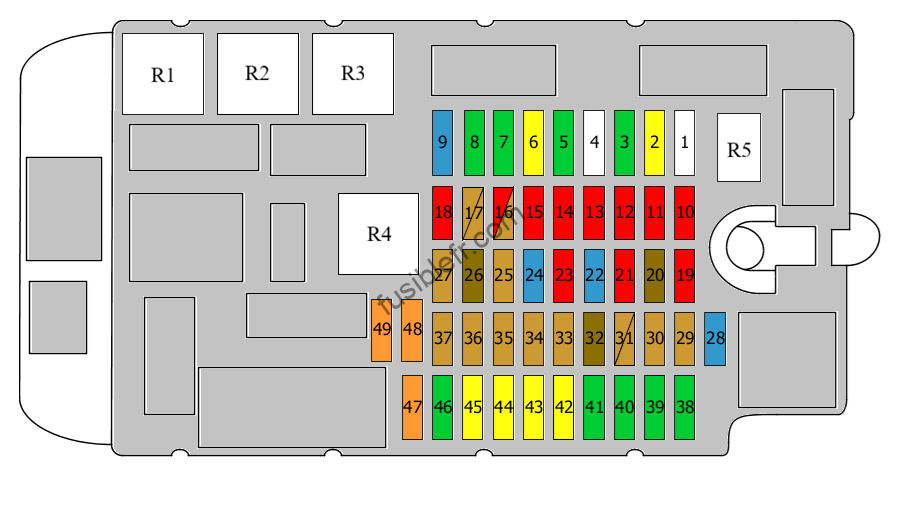

Schéma de la boîte à fusibles et relais (2006-2010).

Mini Cooper /Cabrio /One /JCW (R55, R56, R57). Boîte à fusibles et relais dans l'habitacle. Schéma de la boîte à fusibles et relais (2006-2010).

NumCircuits protégésAmps
1Non utilisé
2Connecteur de la remorque20.0 A
3Relais du lave-phare30.0 A
4Non utilisé
5Unité de commande électrique générale30.0 A
6Amplificateur20.0 A
7Toit ouvrant30.0 A
8Unité de commande électrique générale30.0 A
9Fermeture centralisée15.0 A
10Téléphone10.0 A
11Système vidéo10.0 A
12Changeur de CD10.0 A
13Système vidéo10.0 A
14Éclairage de courtoisie, avant gauche; Éclairage du coffre à bagages; Éclairage de courtoisie, avant droit; Toit ouvrant10.0 A
15Colonne de direction10.0 A
16aÉclairage de courtoisie, avant gauche; Éclairage du coffre à bagages; Éclairage de courtoisie, avant droit; Toit ouvrant10.0 A
16bESP5.0 A
17aCapteur de pluie/crépuscule; Convertisseur DC-DC5.0 A
17bCommande de la transmission automatique; Capteur de pluie/crépuscule; Sélecteur de vitesse5.0 A
18Témoin(s) de la boîte à gants; Système de climatisation10.0 A
19Unité de commande de l’accès de confort10.0 A
20Fonction d’ouverture et de fermeture du miroir extérieur7.5 A
21Afficheur multifonctions10.0 A
22Lave-glace de la lunette arrière15.0 A
23Compresseur10.0 A
24Relais de la pompe de lavage; Relais de la pompe de lavage 215.0 A
25Rétroviseur électrochromatique5.0 A
26Système d’alarme; Système de charge; Avertisseur; Climatisation automatique; Climatisation manuelle7.5 A
27Connecteur de diagnostic5.0 A
28Fermeture centralisée15.0 A
29Téléphone5.0 A
30Assistance au stationnement (PDC)5.0 A
31aActionneur d’air frais/recyclé; Convertisseur DC-DC5.0 A
31bTéléphone5.0 A
32Réglage du miroir; Unité de commande du chauffage de siège du conducteur; Rétroviseur électrochromatique; Unité de commande du chauffage de siège du passager7.5 A
33Capteur ESP5.0 A
34Unité de commande d’accès pour le véhicule5.0 A
35Capteur ESP5.0 A
36Système de navigation5.0 A
37Colonne de direction5.0 A
38Relais de la lunette arrière chauffante30.0 A
39Unité de commande du chauffage de siège du passager30.0 A
40Unité de commande du chauffage de siège du conducteur30.0 A
41Unité de commande du chauffage de siège du passager30.0 A
42Allume-cigare; Douille 12V arrière20.0 A
43Relais de la pompe à carburant20.0 A
44Relais d’avertisseur20.0 A
45Radio20.0 A
46Ventilateur de chauffage30.0 A
47Unité de commande électrique générale40.0 A
48Unité de commande électrique générale40.0 A
49Unité de commande d’accès pour le véhicule40.0 A
R1Essuie-glace de la lunette arrière

ou

Relais de la pompe de lavage

R2Relais de la pompe de lavage

ou

Relais du lave-phare

R3Compresseur

ou

Relais de la pompe de lavage 2

R4Borne 30

ou

Relais de la pompe à carburant

R5Convertisseur DC

ou

Relais d’avertisseur

R6Relais de commande du nettoyeur de projecteur
R7Relais de la lunette arrière chauffante
R8Relais de borne 15
R9Relais de la pompe à carburant

Занести первые три списка в одну таблицу по годам.

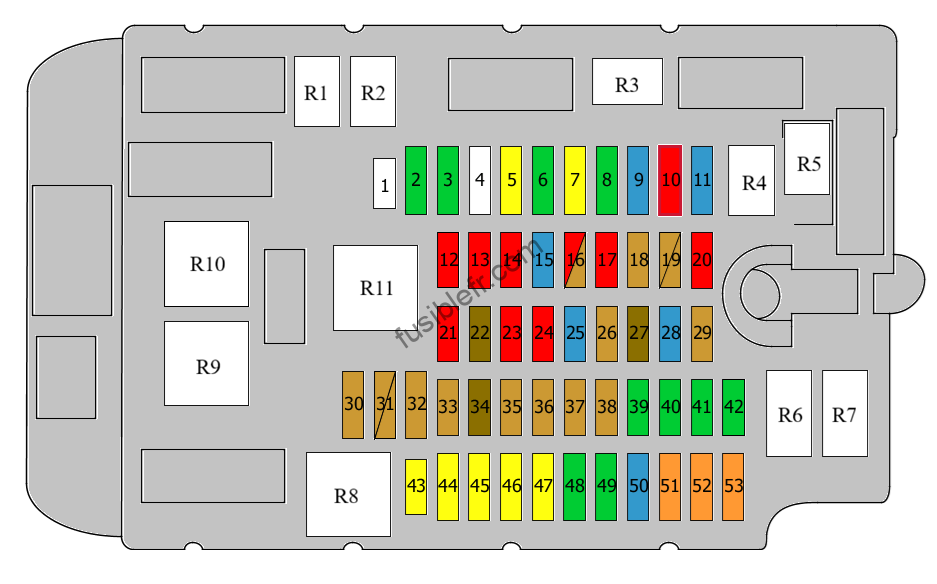

Schéma de la boîte à fusibles et relais (2010-2015).

Mini Cooper /Cabrio /One /JCW (R55, R56, R57). Boîte à fusibles et relais dans l'habitacle. Schéma de la boîte à fusibles et relais (2010-2015).

NumCircuits protégésAmps
1Non utilisé
2Relais du lave-phare30.0 A
3Relais du lave-phare30.0 A
4Non utilisé
5Amplificateur20.0 A
6Toit ouvrant30.0 A
7Connecteur de la remorque20.0 A
8Unité de commande électrique générale30.0 A
9Fermeture centralisée15.0 A
10Téléphone10.0 A
11Fermeture centralisée15.0 A
12Téléphone10.0 A
13Système vidéo10.0 A
14Changeur de CD10.0 A
15Unité de commande de transmission15.0 A
16aÉclairage de courtoisie, avant gauche; Éclairage du coffre à bagages; Éclairage de courtoisie, avant droit; Toit ouvrant10.0 A
16bESP5.0 A
17Colonne de direction10.0 A
18ESP5.0 A
19aCommande de la transmission automatique; Capteur de pluie/crépuscule; Sélecteur de vitesse5.0 A
19bCapteur de pluie/crépuscule; Convertisseur DC-DC5.0 A
20Témoin(s) de la boîte à gants; Système de climatisation10.0 A
21Unité de commande de l’accès de confort10.0 A
22Fonction d’ouverture et de fermeture du miroir extérieur7.5 A
23Afficheur multifonctions10.0 A
24Compresseur10.0 A
25Relais de la pompe de lavage; Relais de la pompe de lavage 215.0 A
26Rétroviseur électrochromatique5.0 A
27Système d’alarme; Système de charge; Avertisseur; Climatisation automatique; Climatisation manuelle7.5 A
28Fermeture centralisée15.0 A
29Système de diagnostic5.0 A
30Assistance au stationnement (PDC)5.0 A
31aActionneur d’air frais/recyclé; Convertisseur DC-DC5.0 A
31bTéléphone5.0 A
32Assistance au stationnement (PDC)5.0 A
33Actionneur d’air frais/recyclé; Convertisseur DC-DC5.0 A
34Réglage du miroir; Unité de commande du chauffage de siège du conducteur; Rétroviseur électrochromatique; Unité de commande du chauffage de siège du passager7.5 A
35Capteur ESP5.0 A
36Unité de commande d’accès pour le véhicule5.0 A
37Colonne de direction5.0 A
38Système de navigation5.0 A
39Unité de commande du chauffage de siège du passager30.0 A
40Lunette arrière chauffante30.0 A
41Unité de commande du chauffage de siège du passager30.0 A
42Unité de commande du chauffage de siège du conducteur30.0 A
43Relais de la pompe à carburant20.0 A
44Allume-cigare; Douille 12V arrière20.0 A
45Radio20.0 A
46Relais de la pompe à carburant20.0 A
47Relais d’avertisseur20.0 A
48Ventilateur de chauffage30.0 A
49Amplificateur30.0 A
50Essuie-glace de la lunette arrière15.0 A
51Unité de commande d’accès pour le véhicule40.0 A
52Unité de commande électrique générale40.0 A
53Unité de commande électrique générale40.0 A
R1Relais de la pompe de lavage
R2Relais de la pompe de lavage 2
R3Compresseur
R4Relais de commande du nettoyeur de projecteur
R5Essuie-glace de la lunette arrière
R6Lunette arrière chauffante
R7Relais de borne 15
R8Relais du ventilateur
R9Essuie-glace de la lunette arrière
R10Relais d’avertisseur
R11Borne 30
R12Relais de la pompe à carburant



Boîte à fusibles et relais dans le compartiment moteur.

Appuyez sur le loquet pour ouvrir.

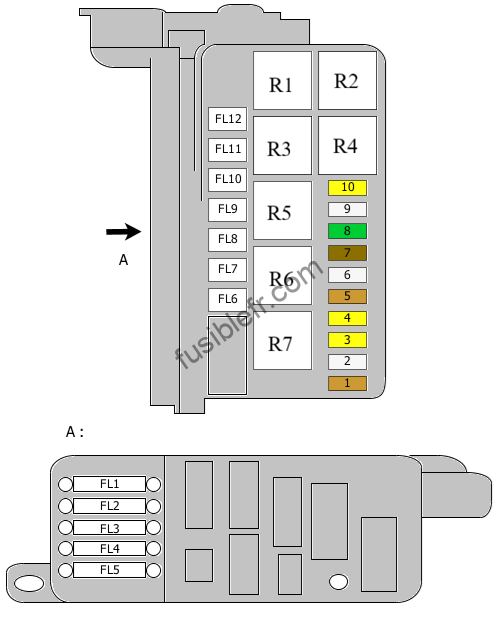

Schéma de la boîte à fusibles et relais.

Mini Cooper /Cabrio /One /JCW (R55, R56, R57). Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Unité de commande du moteur5.0 A
2Unité de commande du moteur25.0 A
3Chauffage du reniflard du carter de vilebrequin; Unité de commande du moteur20.0 A
4Unité de commande du moteur20.0 A
5Diagnostic de fuite du réservoir de carburant; Relais du ventilateur; Relais d’injecteur5.0 A
6ESP25.0 A
7Solénoïde de purge du bidon7.5 A
8Relais du ventilateur (40A est également utilisé)30.0 A
9Relais Nº1 d’essuie-glace; Relais Nº2 d’essuie-glace25.0 A
10Relais de décharge borne 15 (15A est également utilisé)20.0 A
FL1Non utilisé
FL2Non utilisé
FL3Non utilisé
FL4Direction assistée80.0 A
FL5Non utilisé
FL6ESP40.0 A
FL7Non utilisé
FL8ESP30.0 A
FL9Relais du ventilateur50.0 A
FL10Relais de pare-brise chauffant50.0 A
FL11Non utilisé
FL12Convertisseur DC-DC30.0 A
R1Relais Nº1 d’essuie-glace
R2Relais Nº2 d’essuie-glace
R3Relais du ventilateur
R4Relais de décharge borne 15
R5Relais du ventilateur
R6Chauffage du reniflard du carter de vilebrequin
R7Relais principal



Relais supplémentaires.

NumCircuits protégésAmps
R1Relais temporisateur de préchauffage
R2Relais de pare-brise chauffant
R3Relais d’injecteur
R4Relais de la pompe d’air secondaire
R5Essuie-glace de la lunette arrière
R6Relais de faisceau principal
