Schéma boîte à fusibles Mini Countryman /Paceman R60, R61

Auteur: Ramon Watkins.

Nous examinons les modèles Mini Countryman /Paceman (R60, R61) 2010, 2011, 2012, 2013, 2014, 2015, 2016. Essence, diesel. Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F44/20A – Boîte à fusibles et relais dans l’habitacle.

Tableau fusible Mini Countryman /Paceman R60, R61.

Les fusibles jouent un rôle essentiel dans la sécurité et le bon fonctionnement de votre Mini Countryman/Paceman R60 et R61. Connaître l’emplacement de la boîte à fusibles et leurs fonctions vous permettra de gérer votre véhicule plus efficacement et de résoudre les problèmes potentiels sans avoir à attendre un service professionnel.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

Relais supplémentaires.



Boîte à fusibles et relais dans l’habitacle.

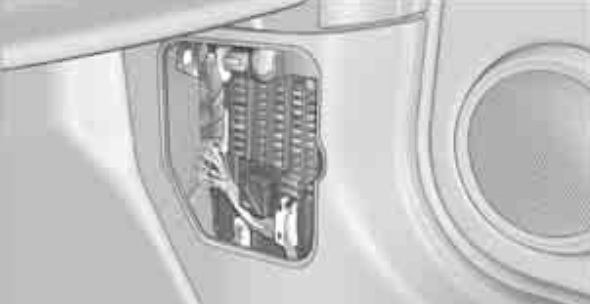

Le boîtier à fusibles se trouve sur le côté droit du plancher, dans la garniture latérale.



Schéma de la boîte à fusibles et relais.

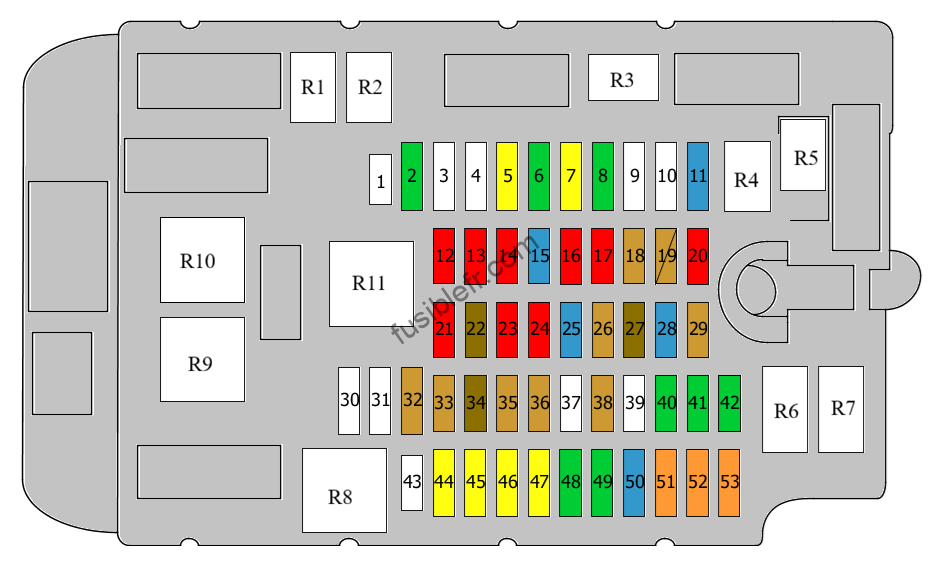

Mini Countryman /Paceman R60, R61. Boîte à fusibles et relais dans l'habitacle. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Non utilisé
2Relais du lave-phare30.0 A
3Non utilisé
4Non utilisé
5Amplificateur20.0 A
6Toit ouvrant30.0 A
7Connecteur de la remorque20.0 A
8Unité de commande électrique générale30.0 A
9Non utilisé
10Non utilisé
11Fermeture centralisée15.0 A
12Téléphone10.0 A
13Système vidéo10.0 A
14Changeur de CD10.0 A
15Unité de commande de transmission15.0 A
16Éclairage de courtoisie, avant gauche; Éclairage du coffre à bagages; Éclairage de courtoisie, avant droit; Toit ouvrant10.0 A
17Colonne de direction10.0 A
18ESP5.0 A
19aCommande de la transmission automatique; Capteur de pluie/crépuscule; Sélecteur de vitesse5.0 A
19bCommande de la transmission automatique; Capteur de pluie/crépuscule; Sélecteur de vitesse; Contrôle de pression des pneus5.0 A
20Témoin(s) de la boîte à gants; Système de climatisation10.0 A
21Unité de commande de l’accès de confort10.0 A
22Fonction de d’ouverture et de fermeture du miroir extérieur7.5 A
23Afficheur multifonctions10.0 A
24Compresseur10.0 A
25Relais de la pompe de lavage; Relais de la pompe de lavage 215.0 A
26Rétroviseur électrochromatique5.0 A
27Système d’alarme; Système de charge; Avertisseur; Climatisation automatique; Climatisation manuelle7.5 A
28Fermeture centralisée15.0 A
29Système de diagnostic5.0 A
30Non utilisé
31Non utilisé
32Assistance au stationnement (PDC)5.0 A
33Actionneur d’air frais/recyclé; Convertisseur DC-DC5.0 A
34Réglage du miroir; Unité de commande du chauffage de siège du conducteur; Rétroviseur électrochromatique; Unité de commande du chauffage de siège du passager7.5 A
35Capteur ESP5.0 A
36Unité de commande d’accès pour le véhicule5.0 A
37Non utilisé
38Système de navigation5.0 A
39Non utilisé
40Lunette arrière chauffante30.0 A
41Unité de commande du chauffage de siège du passager30.0 A
42Unité de commande du chauffage de siège du conducteur30.0 A
43Non utilisé
44Allume-cigare; Douille 12V arrière20.0 A
45Radio20.0 A
46Relais de la pompe à carburant20.0 A
47Relais d’avertisseur20.0 A
48Ventilateur de chauffage30.0 A
49Amplificateur30.0 A
50Essuie-glace de la lunette arrière15.0 A
51Unité de commande d’accès pour le véhicule40.0 A
52Unité de commande électrique générale40.0 A
53Unité de commande électrique générale40.0 A
R1Relais de la pompe de lavage
R2Relais de la pompe de lavage 2
R3Compresseur
R4Relais de commande du nettoyeur de projecteur
R5Essuie-glace de la lunette arrière
R6Lunette arrière chauffante
R7Relais de borne 15
R8Relais du ventilateur
R9Essuie-glace de la lunette arrière
R10Relais d’avertisseur
R11Borne 30
R12Relais de la pompe à carburant

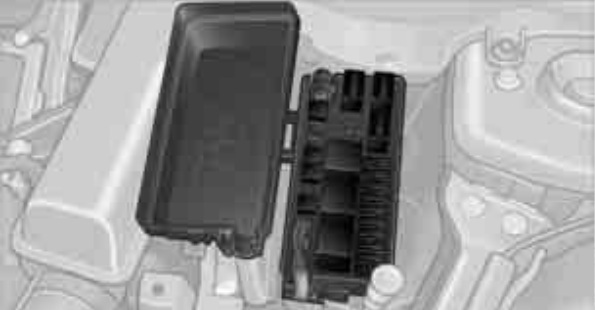

Boîte à fusibles et relais dans le compartiment moteur.

Ouvrir le couvercle
Appuyer sur le loquet.



Schéma de la boîte à fusibles et relais.

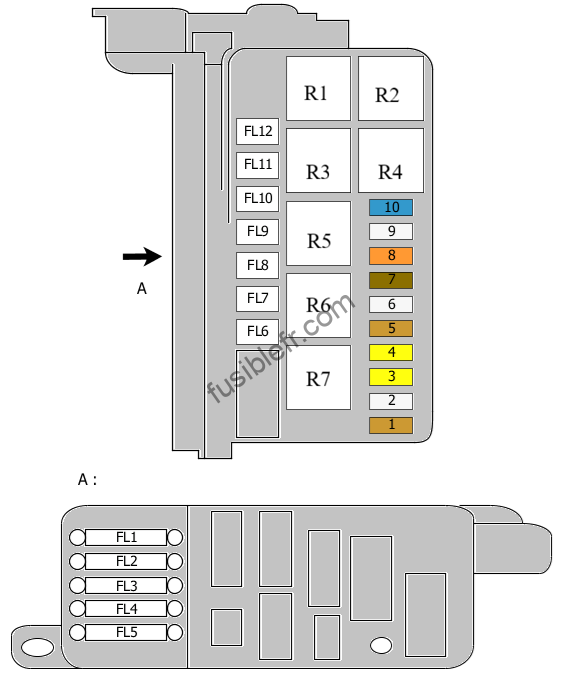

Mini Countryman /Paceman R60, R61. Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Unité de commande du moteur5.0 A
2Unité de commande du moteur25.0 A
3Chauffage du reniflard du carter de vilebrequin; Unité de commande du moteur20.0 A
4Unité de commande du moteur20.0 A
5Diagnostic de fuite du réservoir de carburant; Relais du ventilateur; Relais Valvetronic5.0 A
6ESP25.0 A
7Relais du chauffage carter-moteur7.5 A
8Relais du ventilateur40.0 A
9Relais Nº1 d’essuie-glace; Relais Nº2 d’essuie-glace25.0 A
10Unité de commande du moteur15.0 A
FL1Non utilisé
FL2Non utilisé
FL3Non utilisé
FL4Direction assistée80.0 A
FL5Non utilisé
FL6ESP40.0 A
FL7Non utilisé
FL8ESP30.0 A
FL9Relais du ventilateur50.0 A
FL10Relais de pare-brise chauffant50.0 A
FL11Non utilisé
FL12Convertisseur DC-DC30.0 A
R1Relais Nº1 d’essuie-glace
R2Relais Nº2 d’essuie-glace
R3Relais du ventilateur
R4Relais de décharge borne 15
R5Relais du ventilateur
R6Chauffage du reniflard du carter de vilebrequine
R7Relais principal
R8Relais de la bobine d’allumage

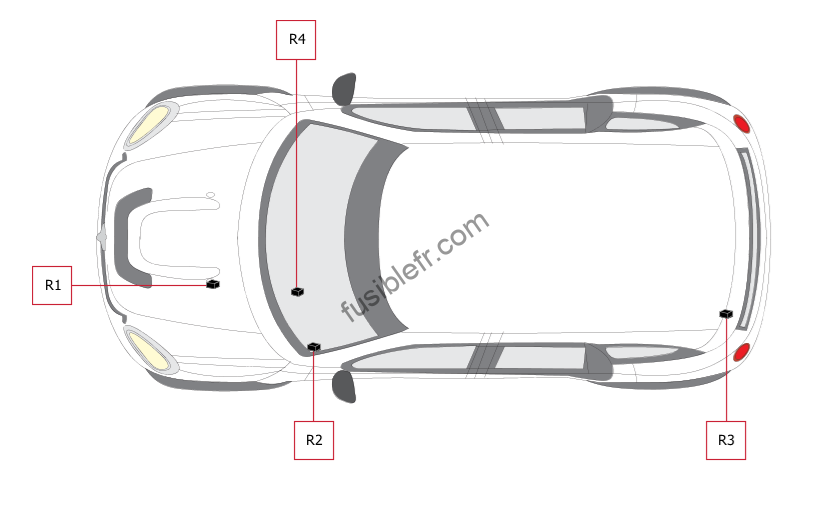

Relais supplémentaires.

NumCircuits protégésAmps
R1Relais temporisateur de préchauffage
R2Relais de pare-brise chauffant
R3Essuie-glace de la lunette arrière
R4Relais de faisceau principal
R5Relais Valvetronic
