Schéma boîte à fusibles Hyundai Accent 1

Auteur: Ramon Watkins.

Nous examinons les modèles Hyundai Accent, Pony, Excel (X3) première génération 1994, 1995, 1996, 1997, 1998, 1999, 2000. Phase 1, Phase 2. Essence  (1.3i 12V, 1.5i 12V, 1.5i 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F13/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Hyundai Accent MK1.

La Hyundai Accent MK1 est une voiture compacte populaire produite par Hyundai de 1994 à 2000. Réputée pour sa fiabilité et son prix abordable, elle est devenue un choix de prédilection auprès des automobilistes. Les fusibles sont un élément important du système électrique de la voiture. Cet article explique leur fonction et leur emplacement, ainsi qu’un tableau présentant leurs principales caractéristiques.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

Schéma de la boîte à fusibles.

Affectation des fusibles.

NumCircuits protégésAmps
1Compresseur de climatiseur10.0 A
2ABS, Unité de commande ESP10.0 A
3Éclairage de l’avertisseur de danger10.0 A
4Feu(x) d’arrêt15.0 A
5Éclairage intérieur, Radio10.0 A
5Éclairage intérieur, Radio, Horloge, Unité de commande du moteur, Tableau de bord, Unité de commande de la transmission automatique10.0 A
6Lunette arrière chauffante20.0 A
7Système de lavage/balayage arrière10.0 A
8Système de laver/balayage avant15.0 A
9Indicateurs de direction, Feu(x) de recul10.0 A
10Tableau de bord10.0 A
11Airbag10.0 A
12Airbag15.0 A
13Allume-cigare15.0 A
14Horloge, Radio10.0 A
15Unité de commande de la transmission automatique, Feux antibrouillard10.0 A
16Siège(s) chauffant(s)10.0 A



Boîte à relais dans l’habitacle.

NumCircuits protégésAmps
R2Relais de commande de soufflerie
R3Feu(x) antibrouillard arrière(s)
R4Cosse de raccordement
R5Relais de vitre électrique
R6Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant
R7Centrale clignotante
R8Relais du démarreur (transmission manuelle)
R10Relais de commande de la pompe à carburant

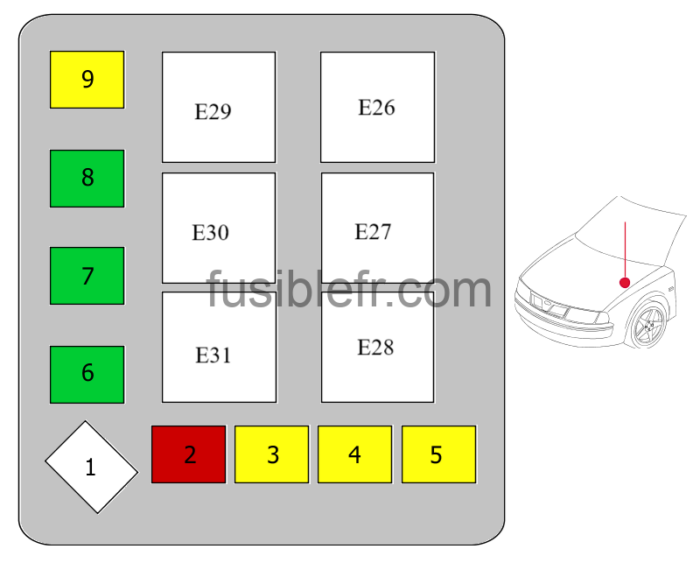

Boîte à fusibles et relais dans le compartiment moteur.

NumCircuits protégésAmps
1Feu arrière, droit10.0 A
2Feu arrière, gauche10.0 A
3Projecteur, droit10.0 A
4Projecteur, gauche10.0 A
5Commande de climatiseur10.0 A
6Commande de soufflerie30.0 A
7Commande ABS20.0 A
8Commande du ventilateur de refroidissement20.0 A
9Vitres électriques20.0 A
10Source d’alimentation de la batterie50.0 A
11Feux antibrouillard avant15.0 A
12Avertisseur10.0 A
13Commande du ventilateur de condenseur20.0 A
14Relais de commande moteur20.0 A
15Projecteurs, Feux arrière30.0 A
16Commande ABS30.0 A
17Source d’alimentation de l’allumage30.0 A
18Alternateur100.0 A
R1Relais du ventilateur de refroidissement
R2Relais d’avertisseur
R3Relais du projecteur
R4Relais des feux arrière
R5Relais de climatisation
R6Relais du ventilateur de condenseur



NumCircuits protégésAmps
1Alternateur100.0 A
2Batterie50.0 A
3Vitres20.0 A
4Ventilateur de refroidissement du moteur20.0 A
5ABS, Unité de commande ESP20.0 A
6Interrupteur d’allumage30.0 A
7ABS, Unité de commande ESP30.0 A
8Éclairage extérieur30.0 A
9Unité de commande20.0 A
E26Ventilateur de refroidissement
E27Projecteurs
E28Système de climatisation
E29Avertisseur
E30Feux arrière
E31Ventilateur de refroidissement du climatiseur
