Schéma boîte à fusibles Mercedes-Benz W164

Auteur: Ramon Watkins.

Nous examinons les modèles Mercedes-Benz M-Class (W164) 2005, 2006, 2007, 2008, 2009, 2010, 2011. Phase 1, phase 2. Essence, diesel. 3.5L (ML 350, ML450 Hybrid), 5.0L and 5.5L (ML 500 ), 6.2L (ML 63 AMG) and diesel 3.0L (ML 280 CDI, ML 300 CDI, ML320 CDI, ML350 CDI), 4.0L (ML 420 CDI, ML 450 CDI). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F46/15A – Boîte à fusibles et relais dans le coffre à bagages.

Tableau fusible Mercedes-Benz W164.

La Mercedes-Benz W164, connue sous le nom de Classe ML, a été lancée en 2005 et a rapidement conquis le public grâce à son design unique, son confort et son haut niveau de sécurité. Les fusibles, qui protègent le système électrique du véhicule, constituent un élément essentiel de cette sécurité. Comprendre leur fonction et leur emplacement permet de diagnostiquer les problèmes et d’assurer le bon fonctionnement du véhicule. Cet article présente le schéma des fusibles de la Mercedes-Benz W164, leurs fonctions et leur importance.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte de pré-fusible du compartiment de la batterie.

Boîte à fusibles et relais dans le compartiment moteur.

schéma de la boîte à fusibles et relais (2005-2009).
schéma de la boîte à fusibles et relais (2009-2011).

Boîte à fusibles et relais dans le coffre à bagages.

schéma de la boîte à fusibles et relais (2005-2006).
schéma de la boîte à fusibles et relais (2006-2009).
schéma de la boîte à fusibles et relais (2009-2011).

Boîte à fusibles avant.

Boîte à fusibles dans l’habitacle.

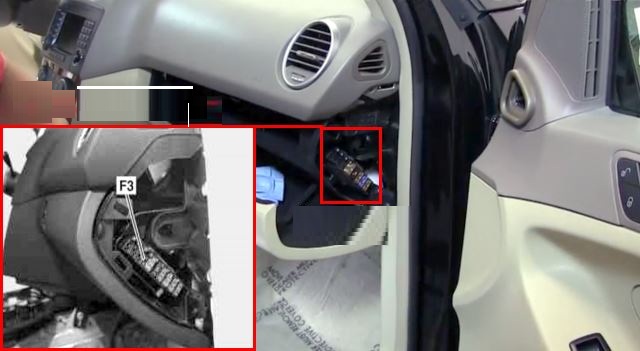

La boîte à fusibles se trouve sur le bord côté passager du tableau de bord, derrière le cache.

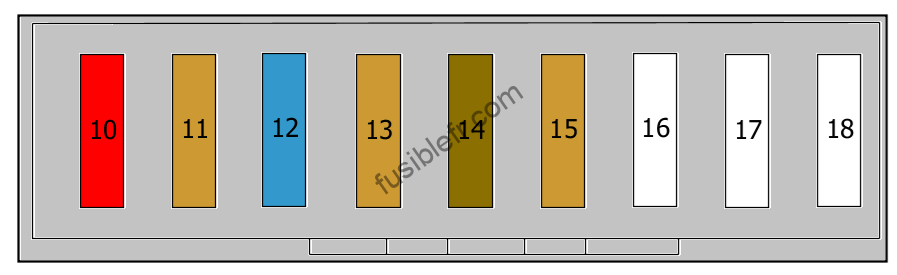

Schéma de la boîte à fusibles.

Num	Circuits protégés	Amps
10	Ventilateur	10.0 A
11	Groupe d’instrumentation	5.0 A
12	Climatisation automatique	15.0 A
13	Unité de commande de la colonne de direction, Unité de commande du panneau de configuration	5.0 A
14	Unité de commande EIS	7.5 A
15	Boussole/ordinateur de bord, Unité de commande multimédia	5.0 A
16	Non utilisé
17	Non utilisé
18	Non utilisé

Boîte de pré-fusible du compartiment de la batterie.

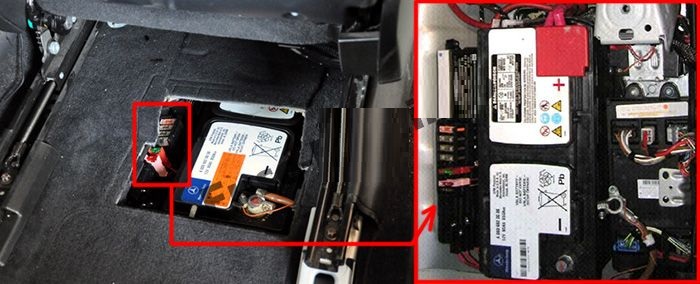

Le boîtier de préfusible du compartiment de la batterie est situé à côté de la batterie d’alimentation, sous le siège passager avant.

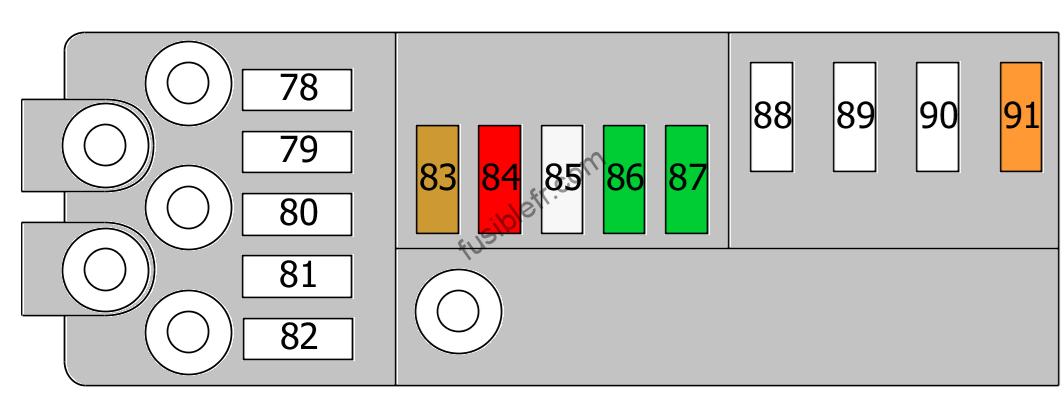

Schéma de la boîte à fusibles.

Num	Circuits protégés	Amps
78	PTC	150.0 A
79	Unité de commande d’activation et d’acquisition de signaux arrière	60.0 A
80	Unité de commande d’activation et d’acquisition de signaux arrière	60.0 A
81	Boîte à fusibles et relais dans le compartiment moteur	150.0 A
82	Boîte à fusibles et relais dans le coffre à bagages	100.0 A
83	Unité de commande du système de détection de poids (WSS) (Etats-Unis)	5.0 A
84	Unité de commande du système de retenue supplémentaire (SRS)	10.0 A
85	Convertisseur DC-AC	25.0 A
86	Boîte à fusibles dans l’habitacle	30.0 A
87	Unité de commande de la boîte de transfert	30.0 A
88	Unité de commande d’activation et d’acquisition de signaux, avant	70.0 A
89	Unité de commande d’activation et d’acquisition de signaux, avant	70.0 A
90	Unité de commande d’activation et d’acquisition de signaux, avant	70.0 A
91	Ventilateur	40.0 A

Boîte à fusibles et relais dans le compartiment moteur.

La boîte à fusibles se trouve dans le compartiment moteur (côté droit), sous le cache.

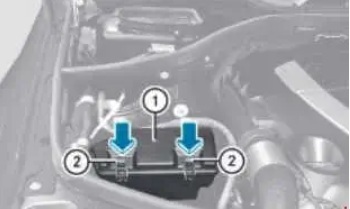

Essuyez toute trace d’humidité du couvercle du boîtier à fusibles (1) avec un chiffon sec.

Tirez sur les fixations (2) dans le sens de la flèche.

Soulevez le couvercle du boîtier à fusibles (1).

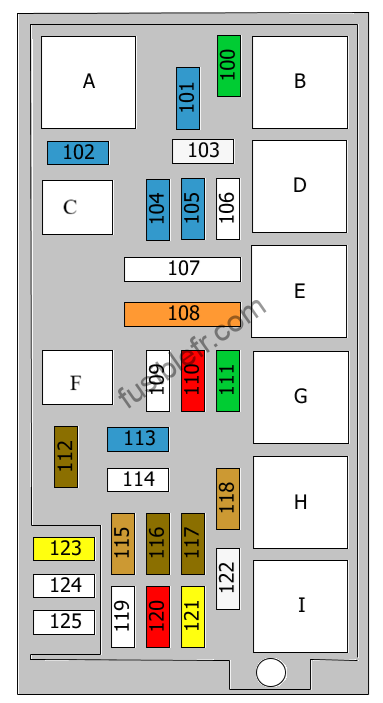

Schéma de la boîte à fusibles et relais (2005-2009).

Num	Circuits protégés	Amps
100	Moteur d’essuie-glace	30.0 A
101	Sonde lambda, Unité de commande du moteur, Ventilateur de refroidissement (unité de commande)	15.0 A
102	Pompe de recyclage	15.0 A
103	Unité de commande du moteur	25.0 A
104	Unité de commande du moteur, Borne 87	15.0 A
105	Relais de la pompe à carburant, Unité de commande du moteur	15.0 A
106	Non utilisé
107	Non utilisé
108	Unité de commande Airmatic	40.0 A
109	Non utilisé
110	Sirène d’alarme	10.0 A
111	Module conducteur intelligent (IDM)	30.0 A
112	Projecteur, gauche, Projecteur, droit	7.5 A
113	Avertisseur, Relais d’avertisseur	15.0 A
114	Unité de commande du moteur	Non utilisé
115	Unité de commande ESP, Système de freinage régénératif	5.0 A
116	Sélecteur VGS, Unité de commande de véhicule hybride	7.5 A
117	Unité de commande Distronic	7.5 A
118	Unité de commande du moteur	5.0 A
119	Non utilisé
120	Relais de borne 87, moteur	10.0 A
121	Unité de commande de chauffage	20.0 A
122	Démarreur	25.0 A
123	Filtre à carburant chauffant	20.0 A
124	Direction assistée électro-hydraulique	Non utilisé
125	Non utilisé
A	Relais d’essuie-glace
B	Interrupteur d’essuie-glace avant
C	Relais de pompe à liquide de refroidissement supplémentaire
D	Relais de borne 87, moteur
E	Pompe d’injection d’air secondaire
F	Avertisseur
G	Compresseur de la suspension pneumatique
H	Relais de borne 15
I	Système de démarrage

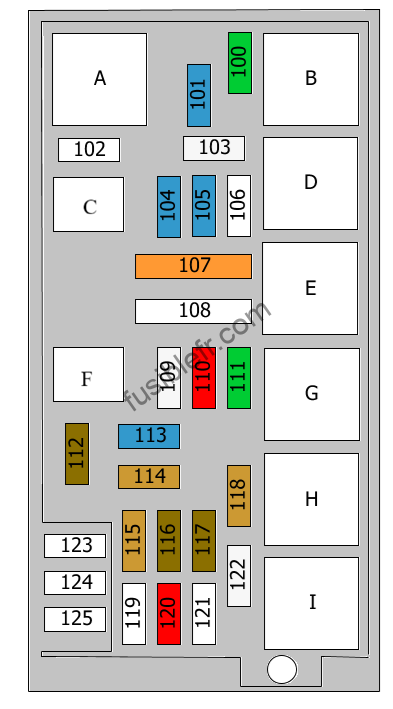

Schéma de la boîte à fusibles et relais (2009-2011).

Num	Circuits protégés	Amps
100	Moteur d’essuie-glace	30.0 A
101	Climatisation automatique, Soupape de commande de purge, Borne 87 M1e	15.0 A
102	Non utilisé	N/A
103	Borne 87 M1e, Unité de commande du moteur (20A est également utilisé)	25.0 A
104	Borne 87 M2e	15.0 A
105	Gestion moteur, Borne 87 M1i	15.0 A
106	Non utilisé	N/A
107	Pompe d’air	40.0 A
108	Non utilisé	N/A
109	Unité de commande ESP	25.0 A
110	Sirène d’alarme	10.0 A
111	Module conducteur intelligent (IDM)	30.0 A
112	Projecteur, gauche, Projecteur, droit	7.5 A
113	Avertisseur, Relais d’avertisseur	15.0 A
114	Unité de commande d’activation et d’acquisition de signaux, avant	5.0 A
115	Unité de commande ESP	5.0 A
116	Sélecteur VGS	7.5 A
117	Unité de commande Distronic	7.5 A
118	Gestion moteur	5.0 A
119	Non utilisé	N/A
120	Unité de commande du moteur, Relais de borne 87, moteur	10.0 A
121	Non utilisé	N/A
122	Démarreur	25.0 A
123	Non utilisé	N/A
124	Non utilisé	N/A
125	Non utilisé	N/A
A	Relais d’essuie-glace	N/A
B	Interrupteur d’essuie-glace avant	N/A
C	Relais de la pompe de circulation de liquide de refroidissement	N/A
D	Relais de borne 87, moteur	N/A
E	Pompe d’injection d’air secondaire	N/A
F	Avertisseur	N/A
G	Compresseur de la suspension pneumatique	N/A
H	Relais de borne 15	N/A
I	Système de démarrage	N/A

Boîte à fusibles et relais dans le coffre à bagages.

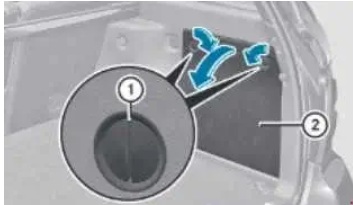

Le boîtier de fusibles et de relais du compartiment de chargement est installé dans le compartiment de chargement, à droite de la timonerie.

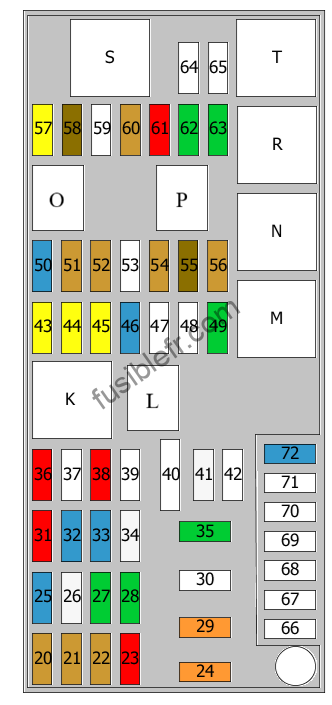

Schéma de la boîte à fusibles et relais (2005-2006).

Num	Circuits protégés	Amps
20	Antenne	5.0 A
21	Unité de commande du panneau de configuration	5.0 A
22	Système Parktronic / Radio / non utilisé	5.0 A
23	Lecteur de DVD / Téléphone / non utilisé	10.0 A
24	Réducteur de tension de la ceinture de sécurité	40.0 A
25	Lecteur de DVD / non utilisé	15.0 A
26	Unité de commande, porte avant droite	25.0 A
27	Relais de confort de réglage du siège avant côté passager / non utilisé	30.0 A
28	Relais de confort de réglage siège du conducteur / non utilisé	30.0 A
29	Réducteur de tension de la ceinture de sécurité	40.0 A
30	Non utilisé	30.0 A
31	Ventilation du siège / Unité de commande du volant électronique / non utilisé	10.0 A
32	Unité de commande Airmatic / non utilisé	15.0 A
33	Unité de commande de l’entrée sans clé / non utilisé	15.0 A
34	Unité de commande, porte avant gauche	25.0 A
35	Amplificateur audio / non utilisé	30.0 A
36	Système d’appel d’urgence / non utilisé	10.0 A
37	Non utilisé	10.0 A
38	Tuner T.V. / Batterie haute tension / non utilisé	10.0 A
39	Non utilisé	10.0 A
40	Non utilisé	10.0 A
41	Unité de commande du panneau de configuration	25.0 A
42	Non utilisé	10.0 A
43	Moteur d’essuie-glace arrière	20.0 A
44	Douille d’accessoire arrière	20.0 A
45	Douille accessoire	20.0 A
46	Allume-cigare / Éclairage du cendrier	15.0 A
47	Non utilisé	10.0 A
48	Non utilisé	10.0 A
49	Lunette arrière chauffante	30.0 A
50	Moteur d’essuie-glace arrière	15.0 A
51	Filtre au charbon de bois de la cabine	5.0 A
52	Réducteur de tension de la ceinture de sécurité	5.0 A
53	Non utilisé	10.0 A
54	Unité de commande de l’alimentation	5.0 A
55	Interrupteur de l’éclairage Tableau de bord	7.5 A
56	Connecteur Data-link	5.0 A
57	Pompe à carburant avec capteur du jauge de carburant	20.0 A
58	Connecteur Data-link / Unité de commande de la passerelle centrale	7.5 A
59	Non utilisé	10.0 A
60	Commutateur d’éclairage de la boîte à gants	5.0 A
61	Siège électrique, avant droit / Unité de commande de retenue (RCM)	10.0 A
62	Commutateur réglage de siège avant côté de passager	30.0 A
63	Réglage du siège conducteur	30.0 A
72	Douille du connecteur de la remorque	15.0 A
K	Prise d’alimentation
L	Non utilisé
M	Relais de la lunette arrière chauffante
N	Relais de borne 15R
O	Relais de la pompe à carburant / Relais supplémentaire, pompe à carburant
P	Relais d’essuie-glace arrière
R	Relais de borne 15
S	Non utilisé
T	Non utilisé

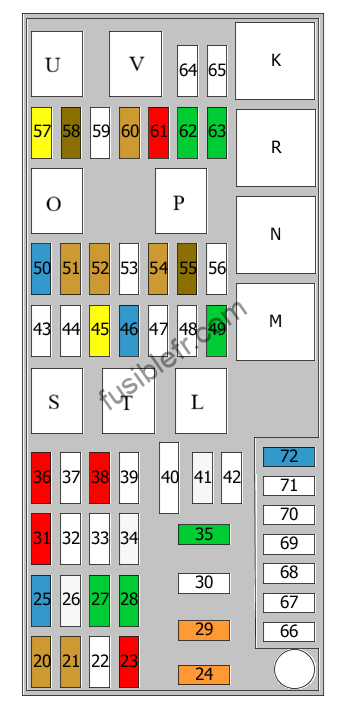

Schéma de la boîte à fusibles et relais (2006-2009).

Num	Circuits protégés	Amps
20	Antenne	5.0 A
21	Unité de commande du panneau de configuration	5.0 A
22	Système Parktronic ou Radio ou non utilisé	5.0 A
23	Lecteur de DVD ou Téléphone ou non utilisé	10.0 A
24	Réducteur de tension de la ceinture de sécurité	40.0 A
25	Lecteur de DVD ou non utilisé	15.0 A
26	Unité de commande, porte avant droite	25.0 A
27	Relais de confort de réglage du siège avant côté passager ou non utilisé	30.0 A
28	Relais de comfort de réglage siège du conducteur ou non utilisé	30.0 A
29	Réducteur de tension de la ceinture de sécurité	40.0 A
30	Non utilisé
31	Ventilation du siège ou Unité de commande du volant électronique ou non utilisé	10.0 A
32	Unité de commande Airmatic ou non utilisé
33	Unité de commande de l’entrée sans clé ou non utilisé
34	Unité de commande, porte avant gauche	25.0 A
35	Amplificateur audio ou non utilisé	30.0 A
36	Système d’appel d’urgence ou non utilisé	10.0 A
37	Non utilisé
38	Non utilisé
39	Tuner T.V. ou Batterie haute tension ou non utilisé	10.0 A
40	Non utilisé
41	Unité de commande du panneau de configuration	25.0 A
42	Non utilisé
43	Non utilisé
44	Non utilisé
45	Douille accessoire	20.0 A
46	Allume-cigare, Éclairage du cendrier	15.0 A
47	Non utilisé
48	Non utilisé
49	Lunette arrière chauffante	30.0 A
50	Moteur d’essuie-glace arrière	15.0 A
51	Filtre au charbon de bois de la cabine	5.0 A
52	Réducteur de tension de la ceinture de sécurité	5.0 A
53	Non utilisé
54	Unité de commande de l’alimentation	5.0 A
55	Interrupteur de l’éclairage, Tableau de bord	7.5 A
56	Non utilisé
57	Pompe à carburant avec capteur du jauge de carburant	20.0 A
58	Connecteur Data-link, Unité de commande de la passerelle centrale	7.5 A
59	Non utilisé
60	Commutateur d’éclairage de la boîte à gants	5.0 A
61	Siège électrique, avant droit, Unité de commande de retenue (RCM)	10.0 A
62	Commutateur réglage de siège avant côté de passager	30.0 A
63	Interrupteur de réglage du siège du conducteur	30.0 A
64	Non utilisé
65	Non utilisé
66	Non utilisé
67	Non utilisé
68	Non utilisé
69	Non utilisé
70	Non utilisé
71	Non utilisé
72	Douille du connecteur de la remorque	15.0 A
K	Relais de réglage de siège
L	Non utilisé
M	Relais de la lunette arrière chauffante
N	Relais de borne 15R
O	Relais de la pompe à carburant
	Relais supplémentaire, pompe à carburant
P	Relais d’essuie-glace arrière
R	Relais de borne 15
S	Non utilisé
T	Douilles accessoire, au centre et arrière
U	Remorque ou non utilisé
V	Non utilisé

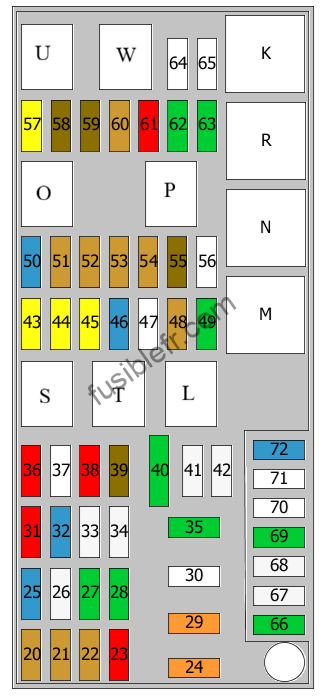

Schéma de la boîte à fusibles et relais (2009-2011).

Num	Circuits protégés	Amps
20	Antenne	5.0 A
21	Unité de commande du panneau de configuration	5.0 A
22	Système Parktronic	5.0 A
23	Lecteur de DVD, Unité de commande Bluetooth	10.0 A
24	Réducteur de tension de la ceinture de sécurité	40.0 A
25	Unité de commande multifonctions	15.0 A
26	Unité de commande, porte avant droite	25.0 A
27	Relais de confort de réglage du siège avant côté passager	30.0 A
28	Relais de comfort de réglage siège du conducteur	30.0 A
29	Réducteur de tension de la ceinture de sécurité	40.0 A
30	Unité de commande du siège arrière	Non utilisé
31	Ventilation du siège, Chauffage du volant	10.0 A
32	Unité de commande Airmatic	15.0 A
33	Unité de commande de l’entrée sans clé	25.0 A
34	Unité de commande, porte avant gauche	25.0 A
35	Amplificateur audio	30.0 A
36	Système d’appel d’urgence	10.0 A
37	Non utilisé
38	Tuner T.V.	10.0 A
39	Unité de commande du récepteur audio numérique satellite	7.5 A
40	Unité de commande de porte arrière	30.0 A
41	Unité de commande du panneau de configuration	25.0 A
42	Unité de commande du panneau de configuration	25.0 A
43	Unité de commande de pompe à carburant	20.0 A
44	Douille 115V	20.0 A
45	Douille accessoire	20.0 A
46	Allume-cigare, Éclairage du cendrier	15.0 A
47	Non utilisé
48	Fusible thermique pyrotechnique	5.0 A
49	Lunette arrière chauffante	30.0 A
50	Moteur d’essuie-glace arrière	15.0 A
51	Filtre au charbon de bois de la cabine	5.0 A
52	Réducteur de tension de la ceinture de sécurité	5.0 A
53	Unité de commande de pompe à carburant	5.0 A
54	Unité de commande d’activation et d’acquisition de signaux, avant	5.0 A
55	Interrupteur de l’éclairage, Tableau de bord	7.5 A
56	Non utilisé
57	Pompe à carburant avec capteur du jauge de carburant	20.0 A
58	Connecteur Data-link, Unité de commande de la passerelle centrale	7.5 A
59	Appuis-tête avant	7.5 A
60	Commutateur d’éclairage de la boîte à gants, Unité de commande d’activation et d’acquisition de signaux arrière	5.0 A
61	Siège électrique, avant droit, Unité de commande de retenue (RCM)	10.0 A
62	Commutateur réglage de siège avant côté de passager	30.0 A
63	Interrupteur de réglage du siège du conducteur	30.0 A
64	Non utilisé
65	Non utilisé
66	Pompe pneumatique de siège multicontour	30.0 A
67	Ventilateur de climatiseur arrière	25.0 A
68	Ventilation du siège, Chauffage du volant	25.0 A
69	Cinématique active d’essieu arrière	30.0 A
70	Non utilisé
71	Non utilisé
72	Douille du connecteur de la remorque	15.0 A
K	Relais de borne 15
L	Relais, circuit électrique de la remorque
M	Relais de la lunette arrière chauffante
N	Relais de borne 15R
O	Relais de la pompe à carburant
P	Relais d’essuie-glace arrière
R	Relais de borne 15
S	Non utilisé
T	Relais de douille accessoire arrière
U	Remorque
V	Non utilisé

Boîte à fusibles avant.

Num	Circuits protégés	Amps
4	Non utilisé
5	Système de freinage régénératif	40.0 A
6	Unité de commande ESP	40.0 A
7	Climatisation automatique	100.0 A
8	Boîte à fusibles et relais dans le compartiment moteur	100.0 A

Cookie	Durée	Description
cookielawinfo-checkbox-analytics	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Analytics".
cookielawinfo-checkbox-functional	11 months	The cookie is set by GDPR cookie consent to record the user consent for the cookies in the category "Functional".
cookielawinfo-checkbox-necessary	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookies is used to store the user consent for the cookies in the category "Necessary".
cookielawinfo-checkbox-others	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Other.
cookielawinfo-checkbox-performance	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Performance".
viewed_cookie_policy	11 months	The cookie is set by the GDPR Cookie Consent plugin and is used to store whether or not user has consented to the use of cookies. It does not store any personal data.

Tableau fusible Mercedes-Benz W164.

Boîte à fusibles dans l’habitacle.

Boîte de pré-fusible du compartiment de la batterie.

Boîte à fusibles et relais dans le compartiment moteur.

Boîte à fusibles et relais dans le coffre à bagages.

Boîte à fusibles avant.

Voitures similaires
