Schéma boîte à fusibles Mercedes-Benz W163
Auteur: Ramon Watkins.Nous examinons les modèles Mercedes-Benz M-Class (W163) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Phase 1, phase 2. Essence, diesel. 2.3L ML230, 3.2L ML320, 3.7L ML350, 4.3L ML430, 5.0L ML500, 5.4L ML55 AMG and diesel 2.7L ML270 and 4.0L ML400. Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F2/20A – Boîte à fusibles et relais dans l’habitacle. |
Tableau fusible Mercedes-Benz W163.
La Mercedes-Benz W163, également connue sous le nom de Classe M, fut le premier SUV de série de la marque, produit de 1998 à 2005. Elle connut un grand succès grâce à son confort haut de gamme, ses moteurs puissants et ses capacités tout-terrain appréciables. Cependant, comme toute voiture, la W163 nécessite un entretien et des réparations réguliers, qui concernent aussi bien la mécanique que le système électrique. Cet article présente en détail le schéma des fusibles de la Mercedes-Benz W163, en détaillant leur fonction, leur emplacement et des conseils pour leur remplacement.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
Boîte à fusibles et relais dans le compartiment moteur.
- schéma de la boîte à fusibles et relais ( – 31/08/2002).
- schéma de la boîte à fusibles et relais (01/09/2002 – ).
Boîte à fusibles et relais dans l’habitacle.
Le boîtier de distribution se trouve dans le plancher côté passager, derrière la garniture près de la porte. Il existe plusieurs variantes selon l’année de fabrication.
Schéma de la boîte à fusibles et relais.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Airbag | 7.5 A |
| 2 | Allume-cigare | 20.0 A |
| 3 | Moteur d’essuie-glace arrière | 15.0 A |
| 4 | Moteur de soufflerie | 40.0 A |
| 5 | Tableau de bord, Système de climatisation | 7.5 A |
| 6 | Douille accessoire | 20.0 A |
| 7 | Non utilisé | |
| 8 | Sièges chauffants avant | 20.0 A |
| 9 | Non utilisé | |
| 10 | Réglage de siège, côté gauche | 30.0 A |
| 11 | Réglage de siège, côté droit | 30.0 A |
| 13 | Non utilisé | |
| 16 | Non utilisé | |
| 17 | Lunette arrière chauffante | 25.0 A |
| 18 | Non utilisé | |
| 19 | Relais du système de lavage/balayage | 30.0 A |
| 20 | Faisceau principal droit | 7.5 A |
| 21 | Faisceau principal gauche | 7.5 A |
| 22 | Non utilisé | |
| 23 | Non utilisé | |
| 24 | Moteurs, vitres électriques arrière | 25.0 A |
| 25 | Moteurs, vitres électriques avant | 25.0 A |
| 26 | Relais d’alimentation de la borne 15 | 70.0 A |
| R1 | Relais de siège | |
| R2 | Non utilisé | |
| R4 | Relais de la lunette arrière chauffante | |
| R5 | Relais du système de lavage/balayage | |
| R6 | Relais de faisceau principal | |
| R7 | Non utilisé | |
| R8 | Relais ST, Tableau de bord | |
| R9 | Relais d’alimentation de la borne 15 |
Boîte à fusibles et relais dans le compartiment moteur.
La boîte à fusibles se trouve dans le compartiment moteur (côté gauche), sous le cache.
Schéma de la boîte à fusibles et relais ( – 31/08/2002).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Douille accessoire | 15.0 A |
| 2 | Indicateurs de direction, côté gauche, Douille du connecteur de la remorque | 7.5 A |
| 3 | Faisceau principal droit | 15.0 A |
| 4 | Toit ouvrant | 30.0 A |
| 5 | Faisceau principal gauche, Lampe de signalisation de faisceau principal | 7.5 A |
| 6 | Moteur d’essuie-glace arrière | 7.5 A |
| 7 | Interrupteur de lampe de détresse, Relais du temporisateur de lavage/balayage du pare-brise, Interrupteur de lavage/balayage, Moteur d’essuie-glace avant | 15.0 A |
| 8 | Unité de commande de la boîte de transfert | 25.0 A |
| 9 | Tableau de bord, Éclairage de la plaque d’immatriculation, Interrupteurs de chauffage et de climatisation, Interrupteur du programme de stabilité électronique (ESP), Interrupteur de rétroviseur électrique, Interrupteur de l’éclairage, Interrupteur de lavage/balayage arrière, Interrupteur du toit ouvrant, Interrupteur de feu de recul, Éclairage allume-cigare avant, Interrupteurs de console centrale | 7.5 A |
| 10 | Radio, Lampe(s) du pare-soleil, Ordinateur de bord, Allume-cigare avant, Témoin de la boîte à gants, Tableau de bord, Système de retenue supplémentaire (SRS) | 10.0 A |
| 11 | Capteur d’air massique du film chaud, Capteur du position de vilebrequin, Soupapes d’injection de carburant | 10.0 A |
| 12 | Douille du connecteur de la remorque, Feux de stationnement, gauche, Feu(x) de côté, gauche | 7.5 A |
| 13 | Éclairage intérieur, Liseuses, Ordinateur de bord, Lampe d’avertissement de ceinture de sécurité, Capteur d’angle de braquage, Connecteur Data-link | 10.0 A |
| 14 | Commande d’avance à l’injection, Soupape EGR, Unité de commande du moteur | 25.0 A |
| 15 | Feux d’arrêt, Douille du connecteur de la remorque | 10.0 A |
| 16 | Connecteur Data-link, Interrupteur de feu de recul, Interrupteurs de chauffage et de climatisation, Unité de commande du climatiseur | 15.0 A |
| 17 | Douille(s) du coffre à bagages | 15.0 A |
| 18 | Douille du connecteur de la remorque | 25.0 A |
| 19 | Soupape d’inversion du collecteur d’admission, Soupape d’inversion EGR, Soupape d’inversion de pompe d’air, Sonde lambda, Soupape de commande de purge | 15.0 A |
| 20 | Miroirs électriques, Miroirs chauffants | 15.0 A |
| 21 | Radio, Amplificateur audio | 25.0 A |
| 22 | Unité de commande de transmission, Interrupteur de rapport du pont arrière, Commande du dispositif de synchronisation de la transmission automatique, Unité de commande de la boîte de transfert, Capteur d’angle de braquage, Tableau de bord, Relais de la pompe à carburant | 15.0 A |
| 23 | Non utilisé | |
| 24 | Douille du connecteur de la remorque, Feux de stationnement, droit, Feu(x) de côté, droit | 7.5 A |
| 25 | Indicateurs de direction, côté droit, Douille du connecteur de la remorque, Unité de commande d’antipatinage | 7.5 A |
| 26 | Non utilisé | |
| 27 | Unité de commande d’antipatinage | 40.0 A |
| 28 | Sièges chauffants, Relais, siègea chauffants | 20.0 A |
| 29 | Vitre électrique, avant droit, Vitre électrique, arrière gauche | 30.0 A |
| 30 | Vitre électrique, avant gauche, Vitre électrique, arrière droit | 30.0 A |
| 31 | Interrupteur de rétroviseur électrique, Interrupteur du toit ouvrant, Vitres | 15.0 A |
| 32 | Siège électrique, avant droit | 30.0 A |
| 33 | Siège électrique, avant gauche | 30.0 A |
| 34 | Faisceau lumineux géré par le variateur, Correction de hauteur des projecteurs | 7.5 A |
| 35 | Faisceau lumineux géré par le variateur droit | 7.5 A |
| 36 | Lunette arrière chauffante | 25.0 A |
| 37 | Avertisseurs sonores | 20.0 A |
| 38 | Pompe à carburant avec capteur du jauge de carburant | 20.0 A |
| 39 | Non utilisé | |
| 40 | Pompe à vide, Pompe de circulation du liquide de refroidissement du moteur, Ventilateur, Chauffage supplémentaire | 25.0 A |
| 41 | Fermeture centralisée | 20.0 A |
| 42 | Non utilisé | |
| 43 | Relais de soufflerie, Moteur de soufflerie | 30.0 A |
| 44 | Ventilateur de refroidissement, étape 1 relais, Ventilateurs supplémentaires | 30.0 A |
| 45 | Pompe d’air | 40.0 A |
| 46 | Feux antibrouillard arrière, Douille du connecteur de la remorque, Ou, Feux antibrouillard arrière, Interrupteurs de feu antibrouillard | 7.5 A |
| 47 | Feux antibrouillard avant, Phares supplémentaires | 15.0 A |
| 48 | Sirène d’alarme | 20.0 A |
| R1 | Relais de la lunette arrière chauffante | |
| R2 | Relais d’avertissement antivol (avec système de sécurité) | |
| R3 | Relais de la pompe à carburant | |
| R4 | Relais, indicateurs de direction, gauche | |
| R5 | Tableau de bord, Relais d’éclairage de la plaque d’immatriculation | |
| R6 | Relais du programme de stabilité électronique (ESP) | |
| R7 | Relais, indicateurs de direction, droit | |
| R8 | Relais du démarreur | |
| R9 | Relais, feux de côté droit | |
| R10 | Non utilisé | |
| R11 | Relais d’alimentation de carburant | |
| R12 | Relais de borne 15 | |
| R13 | Relais de feux de côté gauche | |
| R14 | Relais du système de confort | |
| R15 | Relais de fermeture centralisée, déblocage du hayon | |
| R16 | Relais, vitre électrique, avant droit | |
| R17 | Moteur d’essuie-glace avant | |
| R18 | Relais des vitres électriques, avant gauche | |
| R19 | Relais de pompe de circulation du chauffage | |
| R20 | Relais de fermeture centralisée | |
| R21 | Relais de soufflerie | |
| R22 | Relais du faisceau lumineux géré par le variateur | |
| R23 | Relais de fermeture centralisée, déblocage | |
| R24 | Relais de fermeture centralisée, déblocage de la porte côté conducteur | |
| R25 | Relais d’unité hydraulique ETS/ESP | |
| R26 | Ventilateur de refroidissement, étape 1 (avec climatisation) |

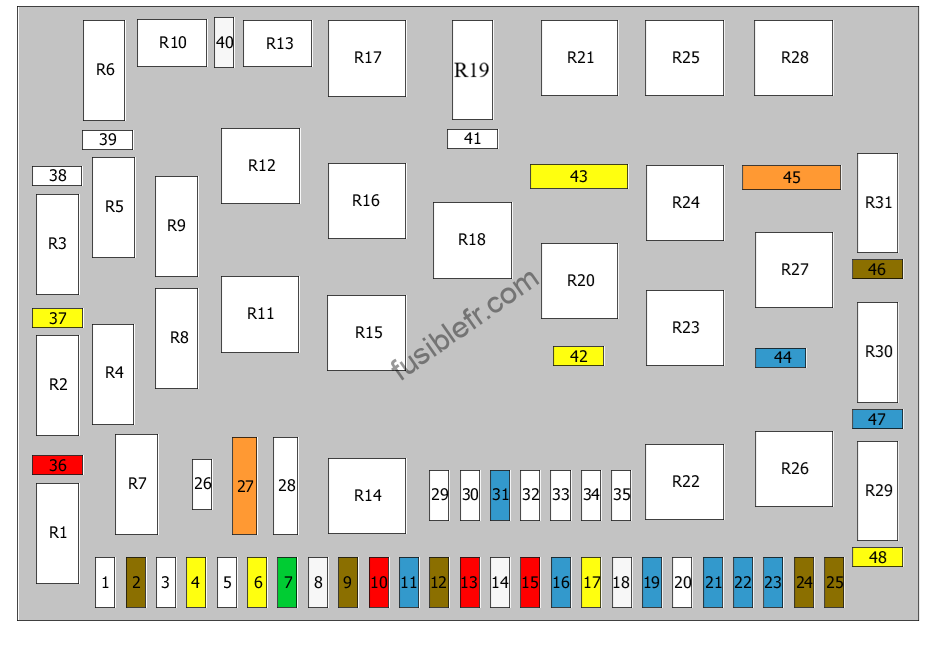

Schéma de la boîte à fusibles et relais (01/09/2002 – ).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Non utilisé | |
| 2 | Indicateurs de direction, côté gauche; Douille du connecteur de la remorque | 7.5 A |
| 3 | Non utilisé | |
| 4 | Toit ouvrant | 20.0 A |
| 5 | Non utilisé | |
| 6 | Siège(s) chauffant(s) | 20.0 A |
| 7 | Interrupteur de lampe de détresse; Relais du temporisateur de lavage/balayage du pare-brise; Interrupteur de lavage/balayage; Moteur d’essuie-glace avant | 30.0 A |
| 8 | Unité de commande de la boîte de transfert | 25.0 A |
| 9 | Tableau de bord; Éclairage de la plaque d’immatriculation; Interrupteurs de chauffage et de climatisation; Interrupteur du programme de stabilité électronique (ESP); Interrupteur de rétroviseur électrique; Interrupteur de l’éclairage; Interrupteur de lavage/balayage arrière; Interrupteur du toit ouvrant; Interrupteur de feu de recul; Éclairage allume-cigare avant; Interrupteurs de console centrale | 7.5 A |
| 10 | Radio; Lampe(s) du pare-soleil; Ordinateur de bord; Allume-cigare avant; Témoin de la boîte à gants; Tableau de bord; Système de retenue supplémentaire (SRS) | 10.0 A |
| 11 | Capteur d’air massique du film chaud; Capteur du position de vilebrequin; Soupapes d’injection de carburant | 15.0 A |
| 12 | Douille du connecteur de la remorque; Feux de stationnement, gauche; Feu(x) de côté, gauche | 7.5 A |
| 13 | Éclairage intérieur; Liseuses; Ordinateur de bord; Lampe d’avertissement de ceinture de sécurité; Capteur d’angle de braquage; Connecteur Data-link | 10.0 A |
| 14 | Commande d’avance à l’injection; Soupape EGR; Unité de commande du moteur | 25.0 A |
| 15 | Feux d’arrêt; Douille du connecteur de la remorque | 10.0 A |
| 16 | Connecteur Data-link; Interrupteur de feu de recul; Interrupteurs de chauffage et de climatisation; Unité de commande du climatiseur | 15.0 A |
| 17 | Douille(s) du coffre à bagages | 20.0 A |
| 18 | Douille du connecteur de la remorque | 25.0 A |
| 19 | Soupape d’inversion du collecteur d’admission; Soupape d’inversion EGR; Soupape d’inversion de pompe d’air; Sonde lambda; Soupape de commande de purge | 15.0 A |
| 20 | Non utilisé | |
| 21 | Radio; Amplificateur audio; Téléphone | 15.0 A |
| 22 | Unité de commande de transmission; Interruptor de rapport du pont arrière; Commande du dispositif de synchronisation de la transmission automatique; Unité de commande de la boîte de transfert; Capteur d’angle de braquage; Tableau de bord; Relais de la pompe à carburant; Commutateur du régulateur de vitesse; Détecteur de pluie; Ordinateur de bord | 15.0 A |
| 23 | Unité de commande du réglage du projecteur | 15.0 A |
| 24 | Douille du connecteur de la remorque; Feux de stationnement, droit; Feu(x) de côté, droit | 7.5 A |
| 25 | Indicateurs de direction, côté droit; Douille du connecteur de la remorque; Unité de commande d’antipatinage | 7.5 A |
| 26 | Non utilisé | |
| 27 | Unité de commande d’antipatinage | 40.0 A |
| 28 | Non utilisé | |
| 29 | Non utilisé | |
| 30 | Non utilisé | |
| 31 | Miroirs; Interrupteur du toit ouvrant; Vitres | 15.0 A |
| 32 | Non utilisé | |
| 33 | Non utilisé | |
| 34 | Non utilisé | |
| 35 | Non utilisé | |
| 36 | Miroir(s) chauffant(s) | 10.0 A |
| 37 | Système d’alarme; Système de charge; Avertisseur; Climatisation automatique; Climatisation manuelle | 20.0 A |
| 38 | Non utilisé | |
| 39 | Non utilisé | |
| 40 | Chaîne audio | 25.0 A |
| 41 | Non utilisé | |
| 42 | Fermeture centralisée | 20.0 A |
| 43 | Moteur de soufflerie arrière | 20.0 A |
| 44 | Pompe de lavage arrière (5-portes) | 15.0 A |
| 45 | Pompe d’air | 40.0 A |
| 46 | Feux antibrouillard arrière; Interrupteurs de feu antibrouillard | 7.5 A |
| R1 | Relais de la lunette arrière chauffante | |
| R2 | Relais d’avertissement antivol (avec système de sécurité) | |
| R3 | Relais de la pompe à carburant | |
| R4 | Relais, indicateurs de direction, gauche | |
| R5 | Tableau de bord; Relais d’éclairage de la plaque d’immatriculation | |
| R6 | Relais du programme de stabilité électronique (ESP) | |
| R7 | Relais, indicateurs de direction, droit | |
| R8 | Relais du démarreur | |
| R9 | Relais, feux de côté droit | |
| R10 | Non utilisé | |
| R11 | Relais d’alimentation de carburant | |
| R12 | Relais de borne 15 | |
| R13 | Relais de feux de côté gauche | |
| R14 | Relais du système de confort | |
| R15 | Relais de fermeture centralisée, déblocage du hayon | |
| R16 | Relais de réserve | |
| R17 | Moteur d’essuie-glace avant | |
| R18 | Relais de réserve | |
| R19 | Relais de réserve | |
| R20 | Relais de fermeture centralisée | |
| R21 | Relais de réserve | |
| R22 | Relais de réserve | |
| R23 | Relais de fermeture centralisée, déblocage | |
| R24 | Relais de fermeture centralisée, déblocage de la porte côté conducteur | |
| R25 | Relais de réserve | |
| R26 | Ventilateur de refroidissement, étape 1 (avec climatisation) | |
| R27 | Pompe de lavage arrière (5-portes) | |
| R28 | Relais de pompe d’air | |
| R29 | Relais de feu antibrouillard arrière | |
| R30 | Relais de feu antibrouillard, avant | |
| R31 | Relais d’avertisseur |
