Schéma boîte à fusibles Mazda RX-8

Auteur: Ramon Watkins.

Nous examinons les modèles Mazda RX8 (SE) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Essence (1.3 MSP). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F1, F2, F3/15A – Boîte à fusibles dans l’habitacle.

Le fusible de l’allume-cigare est situé sous le numéro F13/30A – Boîte à fusibles et relais dans le compartiment moteur.

Tableau fusible Mazda RX8 MK1.

La Mazda RX-8 MK1 est une voiture de sport qui a conquis de nombreux passionnés grâce à son design unique et à sa technologie de moteur rotatif. Cependant, comme toute voiture, la RX-8 exige un entretien régulier et une attention particulière, notamment en ce qui concerne le système électrique. Un aspect important de cet entretien est la compréhension du système de fusibles. Dans cet article, nous détaillerons les fusibles requis, fournirons un schéma des fusibles de la Mazda RX-8 MK1 et expliquerons comment diagnostiquer et remplacer correctement les fusibles.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

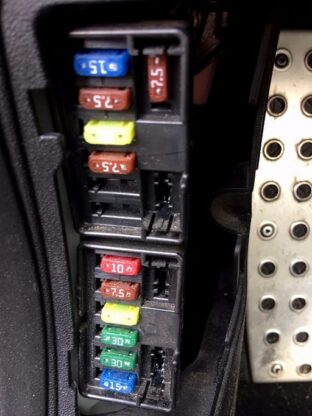

Boîte à fusibles dans l’habitacle.

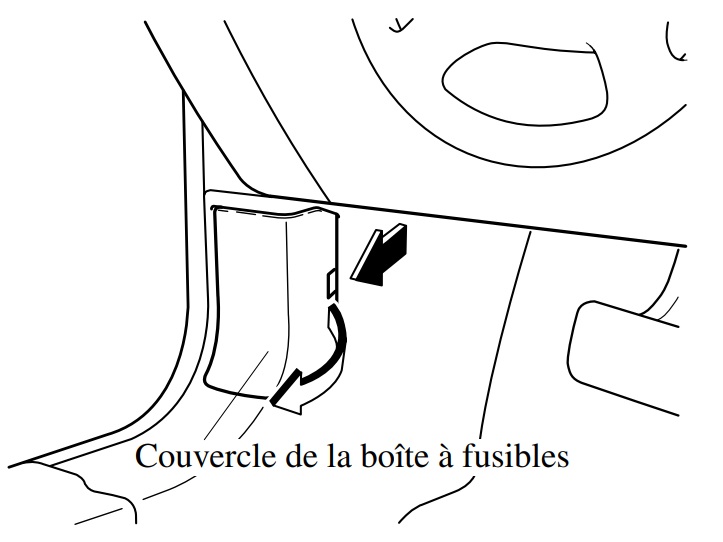

La boîte à fusibles se trouve sur le côté gauche du véhicule.

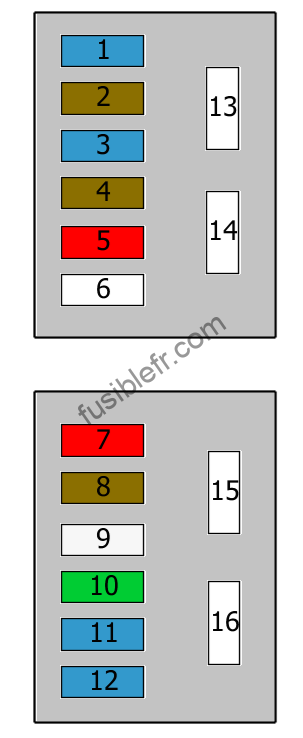

Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Relais accessoire, Allume-cigare15.0 A
2Relais accessoire, Allume-cigare7.5 A
3Relais accessoire, Allume-cigare15.0 A
4Chauffage, Système de climatisation, Embrayage magnétique, Désembueur arrière, Éclairage du coffre à bagages, Toit ouvrant, Siège chauffant7.5 A
5Affichage des informations, Groupe d’instrumentation, Correction de hauteur des projecteurs, Unité d’éclairage automatique, Éclairage de l’avertisseur de danger, Feu de recul, Commande de la transmission automatique, Lampe, Unité de commande de l’entrée sans clé, Siège(s) électrique(s)10.0 A
6Non utilisé
7Désembueur arrière, Éclairage du coffre à bagages10.0 A
8DSC7.5 A
9Système audio, Navigation25.0 A
10Unité de commande de l’entrée sans clé, Toit ouvrant, Siège(s) électrique(s), Douille accessoire, Hayon30.0 A
11Prise d’alimentation15.0 A
12Commande moteur, Relais de pompe d’air, BTN, Affichage des informations, Groupe d’instrumentation, Chauffage, Système de climatisation, Commande de la transmission automatique, Désembueur arrière, Éclairage du coffre à bagages, Éclairage intérieur, Liseuse, Lampe(s) d’accueil, Garniture de marchepied de la porte allumée, Éclairage miroir(s) de courtoisie, Système audio, Navigation, Unité de commande de l’entrée sans clé, Siège(s) électrique(s), Connecteur Data-link15.0 A
13Fusible de réserve
14Fusible de réserve
15Fusible de réserve
16Fusible de réserve

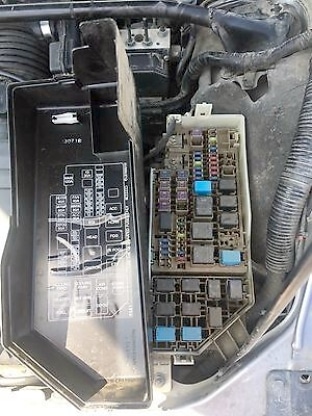

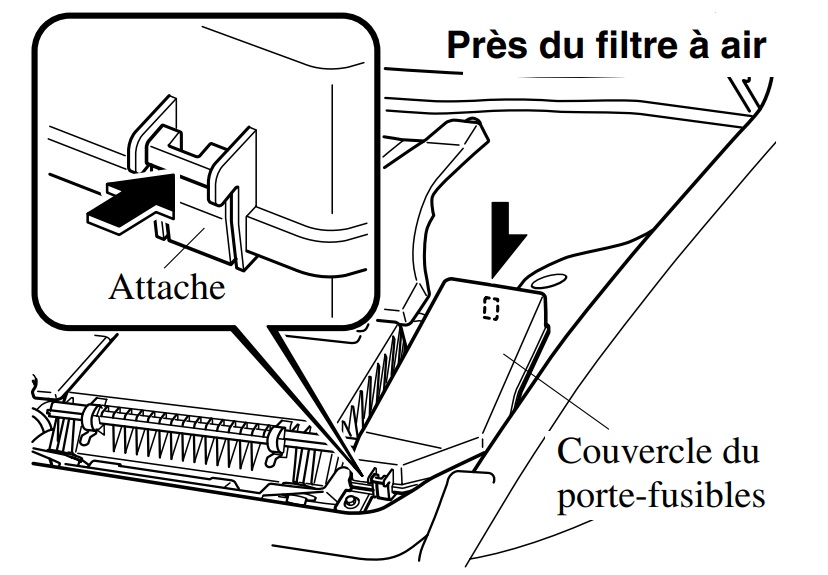

Boîte à fusibles et relais dans le compartiment moteur.

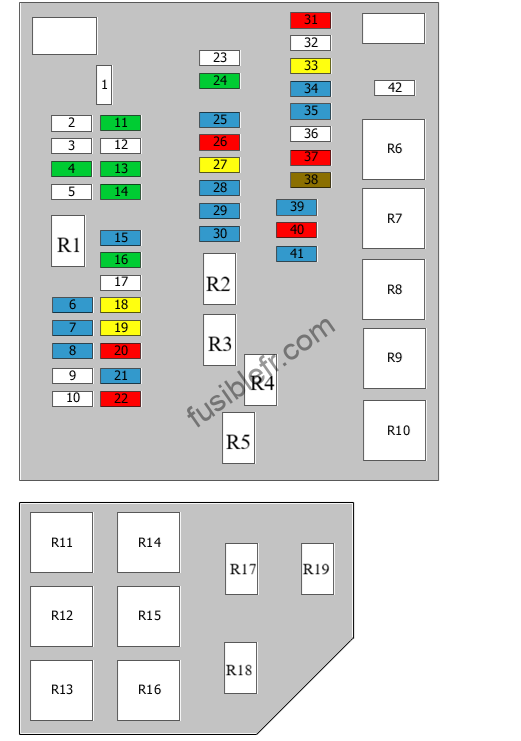

Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Charge, Démarrage, Commande moteur, Relais de pompe d’air, BTN, Ventilateur de refroidissement du moteur, Affichage des informations, Groupe d’instrumentation, Projecteurs, Feux antibrouillard avant, Feu antibrouillard arrière, Lave-phare, Chauffage, Système de climatisation, Embrayage magnétique du climatiseur, Unité de commande de la transmission automatique, Désembueur arrière, Éclairage du coffre à bagages, Éclairage intérieur, Liseuse(s) de carte routière, Lampes d’accueil, Garniture de marchepied de la porte allumée, Lampe de courtoisie, Relais de climatisation, Allume-cigare, Système audio, Navigation, Unité de commande de l’entrée sans clé, Toit ouvrant, Contrôle dynamique de stabilité (DSC), Sièges électriques, Siège chauffant, Douille accessoire, Hayon, Connecteur Data-link120.0 A
2Chauffage, Système de climatisation40.0 A
3Commande moteur, Relais de pompe d’air, BTN60.0 A
4Commande moteur, Relais de pompe d’air, BTN, Affichage des informations, Groupe d’instrumentation, Chauffage, Système de climatisation, Commande de la transmission automatique, Désembueur arrière, Éclairage du coffre à bagages, Éclairage intérieur, Liseuse(s) de carte routière, Lampe(s) d’accueil, Garniture de marchepied de la porte allumée, Lampe de courtoisie, Système audio, Navigation, Unité de commande de l’entrée sans clé, Toit ouvrant, Contrôle dynamique de stabilité (DSC), Sièges électriques, Douille accessoire, Hayon, Connecteur Data-link30.0 A
5Désembueur arrière, Éclairage du coffre à bagages50.0 A
6Projecteurs15.0 A
7Projecteurs15.0 A
8Projecteurs15.0 A
9Non utilisé
10Non utilisé
11Ventilateur de refroidissement30.0 A
12Contrôle dynamique de stabilité (DSC)40.0 A
13Charge, Démarrage, Relais de climatisation, Allume-cigare30.0 A
14Ventilateur de refroidissement ou non utilisé30.0 A
15Système voyant lumière du jour actif (DRL)15.0 A
16Contrôle dynamique de stabilité (DSC)30.0 A
17Non utilisé
18Siège chauffant20.0 A
19Lave-phare20.0 A
20Feu antibrouillard arrière10.0 A
21Feux antibrouillard avant15.0 A
22Embrayage magnétique10.0 A
23Commande moteur, Relais de pompe d’air, BTN40.0 A
24Vitres électriques30.0 A
25Charge, Démarrage, Commande moteur, Relais de pompe d’air, BTN, Affichage des informations, Groupe d’instrumentation, Correction de hauteur des projecteurs, Unité d’éclairage automatique, Éclairage de l’avertisseur de danger, Feu de recul, Chauffage, Système de climatisation, Embrayage magnétique du climatiseur, Commande de la transmission automatique, Désembueur arrière, Éclairage du coffre à bagages, Lampe, Relais de climatisation, Allume-cigare, Unité de commande de l’entrée sans clé, Toit ouvrant, Siège(s) électrique(s), Siège chauffant15.0 A
26Feu d’arrêt, Feu d’arrêt supplémentaire, Avertisseur10.0 A
27Commande de la pompe à carburant20.0 A
28Feu d’arrêt, Feu d’arrêt supplémentaire, Avertisseur15.0 A
29Éclairage de l’avertisseur de danger15.0 A
30Commande moteur, Relais de pompe d’air, BTN15.0 A
31Charge, Démarrage ou non utilisé10.0 A
32Non utilisé
33Commande moteur, Relais de pompe d’air, BTN20.0 A
34Commande moteur, Relais de pompe d’air, BTN15.0 A
35Commande moteur, Relais de pompe d’air, BTN15.0 A
36Non utilisé
37Projecteurs10.0 A
38Projecteurs7.5 A
39Commande moteur, Relais de pompe d’air, BTN15.0 A
40Commande moteur, Relais de pompe d’air, BTN10.0 A
41Commande moteur, Relais de pompe d’air, BTN15.0 A
42Commande moteur, Relais de pompe d’air, BTN
R1Relais des feux arrière
R2Relais principal
R3Relais du projecteur
R4Relais du démarreur
R5Relais d’allumage
R6Relais accessoire
R7Relais d’avertisseur
R8Relais de feu antibrouillard, avant
R9Relais de feu antibrouillard arrière
R10Relais du moteur de commande du papillon des gaz
R11Relais 3 du ventilateur de refroidissement
R12Relais de soufflerie
R13Relais de commande de la pompe à carburant
R14Relais 1 du ventilateur de refroidissement
R15Relais, siègea chauffants
R16Relais de la pompe à carburant
R17Relais de climatisation
R18Relais, désembueur arrière
R19Relais 2 du ventilateur de refroidissement
