Schéma boîte à fusibles Mercedes-Benz R170

Auteur: Ramon Watkins.

Nous examinons les modèles Mercedes-Benz SLK-Class (R170) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004. Phase 1, phase 2. Essence (SLK200, SLK200 Kompressor, SLK230 Kompressor, 32 AMG Kompressor, SLK320). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F31/15A – Boîte à fusibles dans le compartiment moteur.

Tableau fusible Mercedes-Benz R170.

Connaître et utiliser correctement les fusibles de votre Mercedes-Benz R170 est essentiel à son entretien. Remplacer les fusibles et diagnostiquer rapidement les problèmes prolongera considérablement la durée de vie de votre véhicule et garantira son bon fonctionnement. N’oubliez pas : un entretien régulier et le souci du détail sont la clé de la fiabilité de votre Mercedes-Benz. Pour plus d’informations ou pour obtenir de l’aide, n’hésitez pas à contacter nos spécialistes.

Contenu:

Boîte à fusibles sur le module d’éclairage.

Boîte à fusibles dans le compartiment moteur.



Boîte à fusibles sur le module d’éclairage.

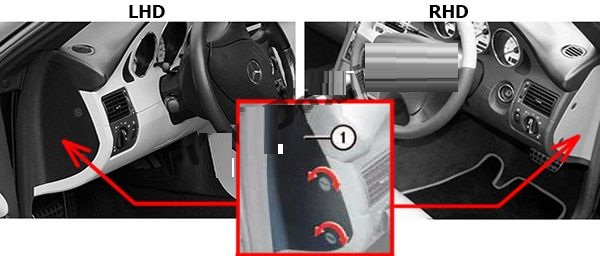

La boîte à fusibles se trouve sur le côté du tableau de bord, derrière le cache (à gauche pour les véhicules à conduite à gauche, à droite pour les véhicules à conduite à droite).



Boîte à fusibles sur le module d’éclairage (conduite à gauche).

NumCircuits protégésAmps
1relais de réserve
2Interrupteur du feu d’arrêt; Régulateur de vitesse15.0 A
3Faisceau principal droit7.5 A
4Feu(x) de recul; Indicateurs de direction; Commande d’atténuation de rétroviseur; Système de contrôle de distance de stationnement15.0 A
5Faisceau principal gauche7.5 A
6Faisceau lumineux géré par le variateur droit15.0 A
7Feu de stationnement, avant droit; Feu arrière, droit7.5 A
8Faisceau lumineux géré par le variateur gauche15.0 A
9Feux antibrouillard15.0 A
10Feu de stationnement, avant gauche; Feu arrière, gauche7.5 A
11Éclairage de la plaque d’immatriculation; Éclairage des instruments; Éclairage, tableau de bord, lampes d’avertissement; Correction automatique de hauteur des projecteurs7.5 A
12Feu antibrouillard arrière7.5 A



Boîte à fusibles sur le module d’éclairage (conduite à droite).

NumCircuits protégésAmps
1Feux antibrouillard15.0 A
2Feu antibrouillard arrière7.5 A
3Feu de stationnement, avant droit; Feu arrière, droit7.5 A
4Feu de stationnement, avant gauche; Feu arrière, gauche7.5 A
5Faisceau principal gauche7.5 A
6Éclairage de la plaque d’immatriculation; Éclairage des instruments; Éclairage, tableau de bord, lampes d’avertissement; Correction automatique de hauteur des projecteurs7.5 A
7Faisceau principal droit7.5 A
8Faisceau lumineux géré par le variateur gauche15.0 A
9Interrupteur du feu d’arrêt; Régulateur de vitesse15.0 A
10Faisceau lumineux géré par le variateur droit15.0 A
11Fusible/relais de réserve
12Feu(x) de recul; Indicateurs de direction; Commande d’atténuation de rétroviseur; Système de contrôle de distance de stationnement15.0 A



Boîte à fusibles dans le compartiment moteur.

Il est situé dans le compartiment moteur (côté gauche).



Schéma de la boîte à fusibles (type 1).

NumCircuits protégésAmps
1Indicateurs de direction7.5 A
2Avertisseur, Chauffage, Système de climatisation, Système voyant lumière du jour actif (20A est également utilisé)15.0 A
3Tableau de bord, Feux d’arrêt, Système de contrôle des ampoules, Unité de commande d’antipatinage, Jets du lave-phare chauffant, Package véhicule-taxi15.0 A
4Faisceau lumineux géré par le variateur droit7.5 A
5Faisceau lumineux géré par le variateur gauche7.5 A
6Faisceau principal droit7.5 A
7Faisceau principal gauche7.5 A
8Feux antibrouillard10.0 A
9Régulateur du moteur de ventilateur de climatiseur30.0 A
10Régulateur de vitesse, Relais de coupure de choc5.0 A
11Bobines d’allumage15.0 A
12Système de lavage/balayage arrière10.0 A
13Connecteur data-link (DLC)5.0 A
14Système audio25.0 A
15Unité de commande du moteur HFM-SFI (170.435)15.0 A
16Unité de commande du moteur HFM-SFI (170.435)10.0 A
17Fusible/relais de réserve
18Fusible/relais de réserve
30Sièges chauffants avant5.0 A
31Allume-cigare, Témoin de la boîte à gants15.0 A
32Interrupteur de combinaison, Lampe clignotante de projecteur, Faisceau lumineux géré par le variateur, Système de lavage/balayage15.0 A
33Chauffage5.0 A
34Sièges chauffants avant25.0 A
35Tableau de bord, Chauffage supplémentaire, RCL15.0 A
36Ventilateur de climatiseur30.0 A
37Chauffage et climatisation5.0 A
M1Vitres avant40.0 A
M2Vitres arrière40.0 A
M3Boîte à fusibles dans le coffre à bagages, fusibles 23 – 2680.0 A
M4Chauffage supplémentaire40.0 A



Schéma de la boîte à fusibles (type 2).

NumCircuits protégésAmps
1Relais de feux stop.
2Relais d’alarme antivol.
F1Téléphone.5A
F2Système SRS.5A
F3Témoin du système SRS.5A
F4Essuie-glaces.30A
F5Système audio.15A
F6Rétroviseurs électriques.15A
F7Témoin de conduite de la capote; système de commande de la transmission automatique.5A
F8Système audio.15A
F9Éclairage intérieur; avertisseur sonore; système d’alarme antivol.10A
F10Interrupteur principal du régulateur de vitesse; phares au xénon.5A
F11Système de gestion moteur (V6).15A
F12Lave-glaces.10A
F13Connecteur de diagnostic (DLC); téléphone.10A
F14Audio.20A
F15Chauffage/Climatisation.5A
F16Non utilisé.
F17Non utilisé.
F18Non utilisé.
F19Lève-vitres électriques avant.40A
F20Arrière Vitres électriques.40A
F21Siège électrique droit.30A
F22Siège électrique gauche.30A
F23Moteur de pompe à eau (chauffage – V6).10A
F24Modulateur ABS.40A
F25Verrouillage centralisé; dégivrage de lunette arrière.20A
F26Verrouillage centralisé.20A
F30Unité de commande des sièges chauffants.5A
F31Éclairage de la boîte à gants; allume-cigare.15A
F32Lave-glace; lave-phares.15A
