Schéma boîte à fusibles Mercedes-Benz Vito W638

Auteur: Ramon Watkins.

Nous examinons les modèles Mercedes-Benz Vito (W638) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Essence, diesel (108 CDI, 108 D, 110 CDI, 110 D, 112 CDI, 113, 114, V200, V200 CDI, V220 CDI, V230, V230 TD, V280). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

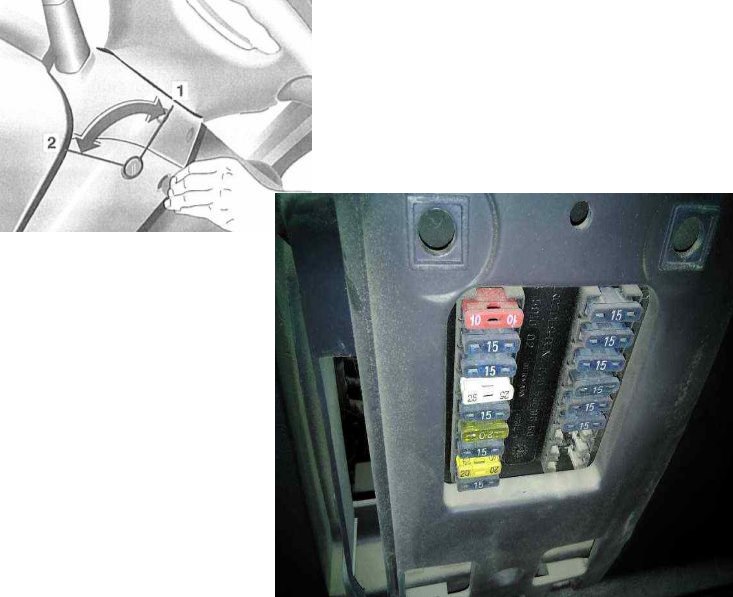

Le fusible de l’allume-cigare est situé sous le numéro F8/20A – Boîte à fusibles située sous la colonne de direction.

Tableau fusible Mercedes-Benz Vito W638.

Le Mercedes-Benz Vito W638 est un utilitaire très apprécié pour sa fiabilité, son habitabilité et ses moteurs puissants. Cependant, comme tout véhicule, il peut rencontrer des problèmes électriques nécessitant une attention particulière. Les fusibles sont essentiels au bon fonctionnement du système électrique. Comprendre leur rôle et leur emplacement sur le schéma des fusibles du Mercedes-Benz Vito W638 vous permettra de résoudre rapidement les problèmes électriques de votre véhicule.

Contenu:

Boîte à fusibles située sous la colonne de direction.

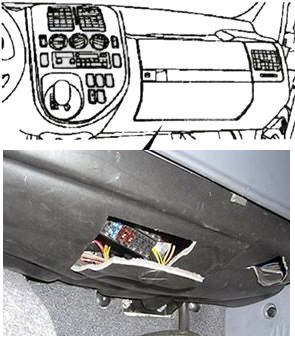

Boîte à fusibles sous le tableau de bord.

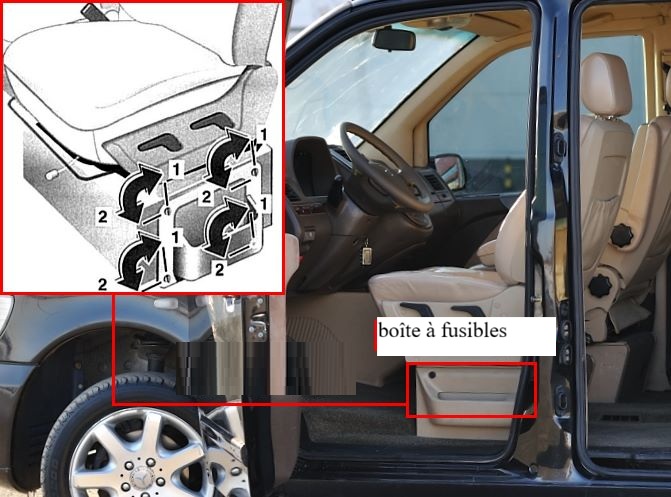

Boîte à fusibles sous le siège du conducteur.

Boîtier de relais sous le siège du conducteur.

Boîte à fusibles située sous la colonne de direction.

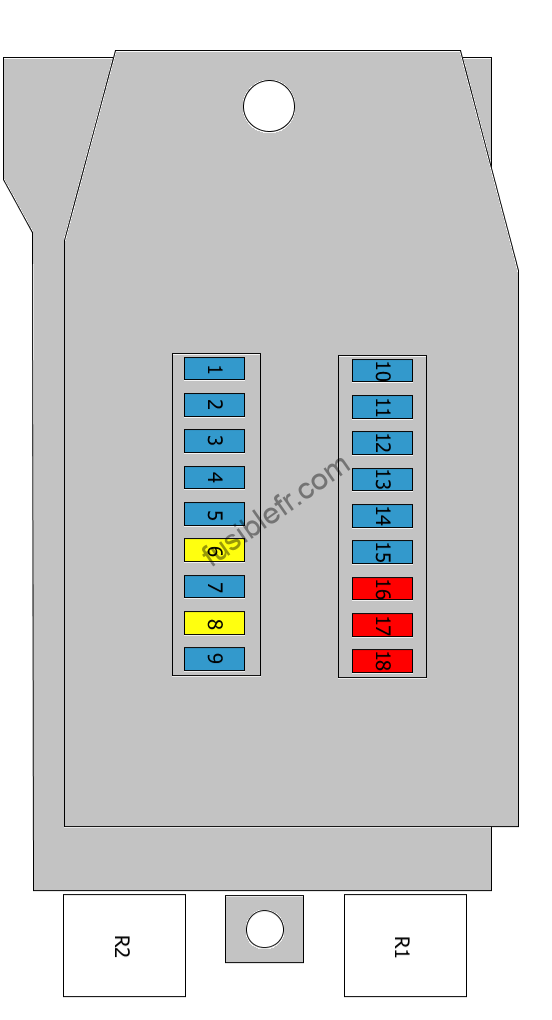

Schéma de la boîte à fusibles.

Num	Circuits protégés	Amps
1	Feu de stationnement droit; Feu arrière droit	15.0 A
2	Faisceau principal droit	15.0 A
3	Faisceau principal gauche	15.0 A
4	Feux de recul; Avertisseur	15.0 A
5	Feux d’arrêt; Jets du lave-phare chauffant	15.0 A
6	Moteur d’essuie-glace; Indicateurs de direction	20.0 A
7	Tableau de bord; Connecteur de diagnostic	15.0 A
8	Éclairage de l’habitacle; Radio; Allume-cigare	20.0 A
9	Éclairage de l’avertisseur de danger; Tableau de bord	15.0 A
10	Éclairage des instruments; Éclairage de la plaque d’immatriculation	15.0 A
11	Feu de stationnement gauche; Feu arrière gauche (indépendant du système voyant lumière du jour actif)	15.0 A
12	Faisceau lumineux géré par le variateur droit (indépendant du système voyant lumière du jour); Faisceau lumineux géré par le variateur gauche (indépendant du système voyant lumière du jour); Feux antibrouillard arrière	15.0 A
15	Radio; Airbag	15.0 A
16	Unité de commande ABS/ABD	10.0 A
17	Système de chauffage	10.0 A
18	Système de chauffage	10.0 A
R1	Relais lampe clignotante
R2	Relais d’essuie-glace

Boîte à fusibles sous le tableau de bord.

N°	Fonction fusionnée	UN
1	fenêtres d’aération droite et gauche	7,5
2	vitre électrique avant droite, toit ouvrant avant	30
3	vitre électrique avant gauche, toit ouvrant arrière	30
4	Actionneurs du système de verrouillage centralisé	25
5	Éclairage intérieur, miroir de maquillage	10
6	prises intérieures gauche et droite	20
7	Téléphone du réseau D, téléphone cellulaire	7,5
8	Système d’alarme antivol (ATA), module de commande ATA (terme 30)	20
9	Système de stockage de chaleur résiduelle du moteur (MRA), relais de chauffage auxiliaire	10
10	Avertisseur sonore du système d’alarme antivol	7,5 10
11	Clignotant gauche (d’origine ATA)	7,5
12	Clignotant droit (d’origine ATA)	7,5
13	ATA	7,5 15 20
14	ATA	7,5
15	ATA	7,5
16	Non utilisé	–
17	Non utilisé	–
18	Non utilisé	–

Boîte à fusibles sous le siège du conducteur.

type 1.

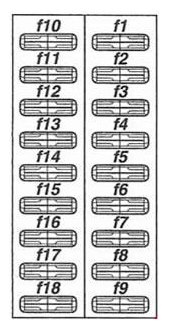

Fusibles	Ampères	Circuits protégés
f1	7,5A	Calculateur ABS, suspension pneumatique, 7,5 A
f2	25A	Relais d’essuie-glace arrière, 25 A
f3	7,5A	Ventilateur de radiateur, 7,5 A
f4	25A	Ventilateur de radiateur, 25 A
f5	25A	Calculateur ABS, 25A
f6	10A	Calculateur de transmission automatique, 10A
f7	30A	Ventilateur de chauffage, 30 A
f8	20A	Pompe lave-phares, 20 A
f9	7,5A	Chauffage indépendant à combustible, 7,5 A
f10	25A	Prise pour remorque, réfrigérateur, 25 A
f11	30A	Relais d’essuie-glace arrière, clignotant, 30 A
f12	10A	Calculateur de climatisation, 10 A
f13	30A	Suspension pneumatique, 30A
f14	7,5A	Chauffage indépendant au combustible, suspension pneumatique, tachygraphe, 7,5 A
f15	7,5A	Système de communication, 7,5 A
f16	15A	Calculateur de climatisation, 15 A
f17	15A	Calculateur de transmission automatique, Transmission automatique, 15A
f18	10A	Alarme de voiture, téléphone, rétroviseurs électriques, 10 A
f19	15A	Ventilateur de radiateur, réchauffeur de ventilation du carter, relais, 15 A
f20	15A	Sonde lambda, capteur d’arbre à cames, corps de papillon, 15 A
f21	15A	Débitmètre d’air, réchauffeur de ventilation du carter, bobine d’allumage, sonde lambda, vanne EGR, 15 A
f22	20A	Pompe à carburant, injecteurs de carburant, 20A
f23	7,5A	Gestion moteur (diesel), 7,5 A
f24	25A	Gestion moteur (diesel), 25A
f25	10A	Chauffage indépendant à combustible, 10 A
f26	25A	Chauffage d’appoint, 25 A
f27	25A	Chauffage d’appoint, 25 A
f28	15A	Phare antibrouillard, 15A
f29	10A	Feux de jour, 10 A
f30	10A	Feux de jour, 10 A
f31	10A	Éclairage intérieur, 10 A
f32	30A	Siège chauffant gauche, siège conducteur électrique, 30 A
f33	25A	Siège chauffant droit, siège passager électrique, 25 A
f34	7,5A
f35	7,5A
f36	15A
M1	40A	Ventilateur de radiateur, 40 A
M2	60A	Calculateur ABS, 60A
M3	50A	Pompe à air, 40 A
M4	40A

type 2.

Fusibles	Circuits protégés
f1	Calculateur ABS, suspension pneumatique, 10A
f2	Vanne EGR, moteur de ralenti, injection de carburant, 15 A
f3	Ventilateur de radiateur, 7,5 A
f4	Système d’avertissement de ceinture de sécurité, 15A
f5	Injecteurs de carburant, bobines d’allumage, 20 A
f6	Calculateur de transmission automatique, antidémarrage, 10A
f7	Suspension pneumatique, 15A
f8	Tendeur de ceinture de sécurité, 10A
f9	Voyant d’avertissement d’airbag, 7,5 A
f10	Prise pour remorque, réfrigérateur, 25 A
f11	Relais d’essuie-glace arrière, 30 A
f12	Calculateur ABS, 25A
f13	Suspension pneumatique, 30A
f14	Calculateur de suspension pneumatique, calculateur de chauffage auxiliaire, tachygraphe, 7,5 A
f15	Radio, 7,5 A
f16	Chauffage auxiliaire 1, relais du compresseur de climatisation, 15 A
f17	Calculateur de transmission automatique, climatisation, 15 A
f18	Alarme de voiture, téléphone, vitre électrique, 10 A
f19	Feux de jour, 10 A
f20	Feux de jour, 10 A
f21	Relais, 10 A
f22	Ventilateur de chauffage, 40 A
f23	Relais d’essuie-glace arrière, essuie-glace arrière, siège chauffant droit, 25 A
f24	Siège chauffant, gauche, 30A
f25	Chauffage d’appoint, chauffage indépendant au combustible, 10 A
f26	Pompe lave-phares, 20 A
f27	Chauffage d’appoint, ventilateur de radiateur, 25 A
f28	Non utilisé
f29	Non utilisé
f30	Non utilisé
f31	Non utilisé
f32	Non utilisé
f33	Non utilisé
f34	Non utilisé
f35	Non utilisé
f36	Non utilisé
M1	Ventilateur de radiateur, 40/60 A
M2	Calculateur ABS, 50 A
M3	Non utilisé
M4	Non utilisé

Boîtier de relais sous le siège du conducteur.

Relais	Circuits protégés
(1) K12	Relais de phares antibrouillard avant
(2) K12	Relais de phares antibrouillard avant
(3) V8	Chauffage auxiliaire
(4) V10	Alarme de voiture
(5) V9	Alarme de voiture
(6) K19	Relais de chauffage indépendant
(7) K04	Relais de gestion du moteur
(8) K36	relais de pompe de lave-phares
(9) K17-2	Relais des feux de jour – 2
(10) K17	Relais de feux de jour
(11) K05	Relais de verrouillage du démarreur
(12) K12	Relais de phares antibrouillard avant
(13) K69	Relais principal Electronic level control warning lamps
(14) K00	Capteur de poids de l’occupant Relais de siège déchargé
(15) K00	suspension pneumatique compresseur d’amortisseur pneumatique
(16) K16	Relais de feux de stationnement Relais de borne 58
(17) K27	Relais de borne 15a
(18) K02	Relais de klaxon
(19) K76	Relais de pompe de circulation de liquide de refroidissement
(20) K49	Relais de pompe à carburant
(21) K26	Relais de la borne 15
(22) K02	Relais de clignotant gauche (système de verrouillage centralisé avec télécommande)
(23) K76	Relais de pompe de circulation de liquide de refroidissement Relais de clignotant droit (système de verrouillage centralisé avec télécommande)
