Schéma boîte à fusibles Mercedes-Benz W219

Auteur: Ramon Watkins.

Nous examinons les modèles Mercedes-Benz CLS-Class (W219) 2005, 2006, 2007, 2008, 2009, 2010, 2011. Essence, diesel (280, 300, 320 CDI, 350, 350 CDI, 500, 55AMG, 63 AMG). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F12/15A – Boîte à fusibles dans le compartiment moteur.

Tableau fusible Mercedes-Benz W219.

La Mercedes-Benz W219, également connue sous le nom de Classe CLS de deuxième génération, est un véhicule élégant et puissant, reconnu pour son design et sa technologie moderne. Comme tout véhicule, elle nécessite un entretien régulier et une attention particulière à ses composants. Un aspect important de cet entretien est la compréhension du système de fusibles, qui protège les circuits électriques contre les surcharges et les courts-circuits. Cet article présente en détail le schéma des fusibles de la Mercedes-Benz W219, leurs fonctions et leur importance pour votre véhicule.

Contenu:

Boîte à fusibles №1 dans l’habitacle.

Boîte à fusibles №2 dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.

Boîte à fusibles dans le coffre à bagages.

Boîte à fusibles à côté de la batterie.



Boîte à fusibles №1 dans l’habitacle.

La boîte à fusibles se trouve sur le côté gauche du tableau de bord, derrière le cache.



Schéma de la boîte à fusibles.

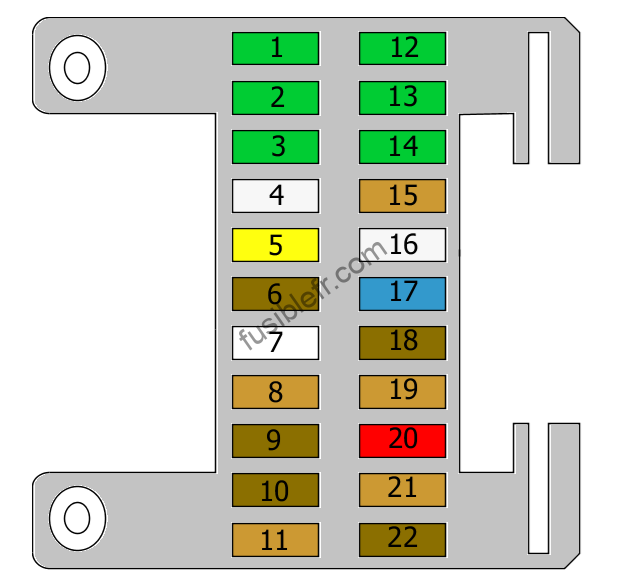

Mercedes-Benz W219. Boîte à fusibles №1 dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Unité de commande de porte, arrière droite30.0 A
2Unité de commande de porte, avant droite30.0 A
3Siège passager électrique Mémoire de siège30.0 A
4Récepteur d’entrée sans clé25.0 A
5Chauffage supplémentaire20.0 A
6Changeur de CD7.5 A
7Fusible de réserve
8Radio Système de navigation Ecran de navigation5.0 A
9Commutateur, éclairage extérieur Unité de commande de la colonne de direction7.5 A
10Connecteur Data-link7.5 A
11Module de tableau de commande supérieur Relais coupe-circuit5.0 A
12Unité de commande de porte, arrière gauche30.0 A
13Unité de commande de porte, avant gauche30.0 A
14Siège électrique du conducteur Mémoire de siège30.0 A
15Unité de commande du système de détection de poids (WSS) (Etats-Unis)5.0 A
16Siège(s) arrière chauffant(s) Ventilation du siège25.0 A
17Suspension pneumatique Unité de commande ASD15.0 A
18Appuis-tête7.5 A
19Module de tableau de commande inférieur5.0 A
20Siège(s) arrière chauffant(s) Ventilation du siège10.0 A
21Unité de console centrale5.0 A
22Unité de commande du moteur Unité de commande du côté conducteur7.5 A



Boîte à fusibles №2 dans l’habitacle.

Mercedes-Benz W219. Boîte à fusibles №2 dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Chauffage supplémentaire200.0 A
2Bougie de préchauffage150.0 A
3Relais de batterie supplémentaire150.0 A
4Ventilateur de climatiseur100.0 A
5Unité hydraulique SBC50.0 A
6Unité hydraulique SBC40.0 A
7Relais de suspension pneumatique40.0 A
8Unité de commande du côté passager40.0 A
9Fusible de réserve
10Unité de commande du climatiseur40.0 A



Boîte à fusibles dans le compartiment moteur.

La boîte à fusibles se trouve dans le compartiment moteur (côté gauche).



Schéma de la boîte à fusibles et relais.

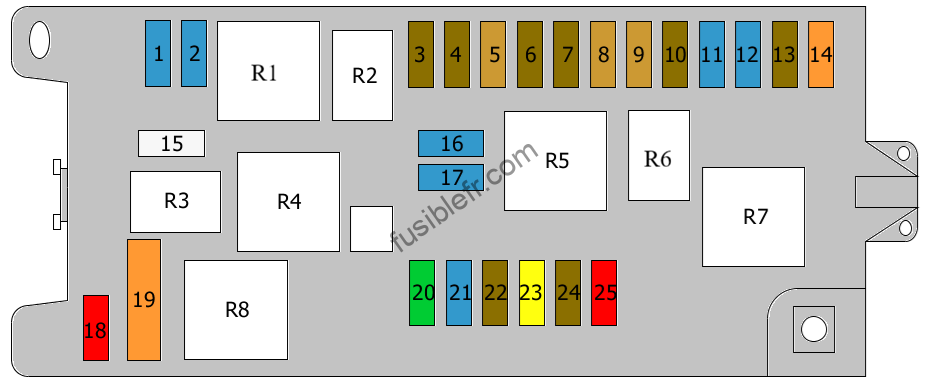

Mercedes-Benz W219. Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Unité de commande du moteur, Unité de commande arrière, Relais de la pompe à carburant, Relais de la pompe d’injection d’air secondaire15.0 A
2Non utilisé15.0 A
3Suspension pneumatique, Unité de commande ASD7.5 A
4Unité de commande de transmission7.5 A
5Unité de commande ESP5.0 A
6Unité de commande de retenue (RCM)7.5 A
7Unité de commande de retenue (RCM), Détection automatique de siège occupé, Témoin du capteur de détection automatique de siège enfant (ACSR)7.5 A
8Système de navigation (Japon)5.0 A
9Non utilisé5.0 A
10Commutateur, éclairage extérieur, Tableau de bord, Témoin de la boîte à gants, Correction de hauteur des projecteurs7.5 A
11Relais d’avertisseur15.0 A
12Relais de l’allume-cigare15.0 A
13Système de navigation (Japon)7.5 A
14Moteur d’essuie-glace40.0 A
15Soupape de commande de purge, Sonde lambda chauffante, Soupape de commande d’air supplémentaire (AAC/V)25.0 A
16Bobines d’allumage15.0 A
17Relais du démarreur15.0 A
18Refroidisseur d’huile10.0 A
19Pompe d’air40.0 A
20Non utilisé30.0 A
21Non utilisé15.0 A
22Commutateur, éclairage extérieur, Tableau de bord, Unité de commande de la colonne de direction, Unité de commande du climatiseur7.5 A
23Unité de commande EIS, Verrouillage de direction électrique20.0 A
24Projecteurs, Unité de commande des lampes au xénon7.5 A
25Interrupteur du feu d’arrêt10.0 A
R1Relais de borne 87, moteur
R2Relais de borne 87, châssis
R3Relais du démarreur
R4Relais de commande de la pompe Sequentronic
R5Relais de borne 15
R6Relais d’avertisseur
R7Relais de borne 15R
R8Refroidisseur d’huile, Relais de pompe d’air



Boîte à fusibles dans le coffre à bagages.

Du côté gauche du compartiment à bagages, derrière la garniture, se trouve un boîtier contenant des fusibles et des relais.



Schéma de la boîte à fusibles et relais.

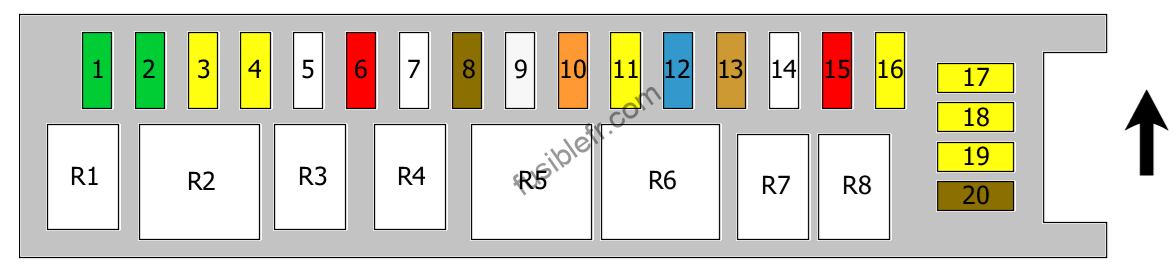

Mercedes-Benz W219. Boîte à fusibles dans le coffre à bagages. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Siège électrique du conducteur, Mémoire de siège, Ou, Réglage du siège passager30.0 A
2Siège passager électrique, Mémoire de siège, Ou, Réglage du siège conducteur30.0 A
3Processeur de navigation, Ou, Tuner T.V.20.0 A
4Pompe à carburant, Ou, Pompe de circulation du liquide de refroidissement20.0 A
5Fusible/relais de réserve
6Système audio10.0 A
7Non utilisé
8Système d’alarme de sécurité7.5 A
9Console suspendue25.0 A
10Lunette arrière chauffante40.0 A
11Non utilisé20.0 A
12Douille(s) du coffre à bagages, Ou, Non utilisé15.0 A
13Douille accessoire5.0 A
14Non utilisé
15Relais du clapet de remplissage du carburant10.0 A
16Ventilation du siège20.0 A
17Non utilisé20.0 A
18Non utilisé20.0 A
19Pompe pneumatique de siège multicontour20.0 A
20Relais de jalousie de fenêtre arrière7.5 A
R1Relais de la pompe à carburant, Ou, Relais de circulation continu du liquide de refroidissement
R2Relais 2 de borne 15R
R3Relais de réserve
R4Relais d’essuie-glace arrière
R5Relais de la lunette arrière chauffante
R6Relais 1 de borne 15R
R7Relais du clapet de remplissage du carburant, fermer
R8Relais du clapet de remplissage du carburant, détendre



Boîte à fusibles à côté de la batterie.

NumCircuits protégésAmps
1Boîte à fusibles dans le compartiment moteur, Unité de commande du côté conducteur200.0 A
2Boîte à fusibles Nº2 dans le coffre à bagages, Unité de commande arrière200.0 A
3Boîte à fusibles dans le compartiment moteur, Unité de commande du côté conducteur150.0 A
4Boîte à fusibles dans l’habitacle150.0 A
5Borne 30, Relais de la pompe d’injection d’air secondaire, Relais de la pompe à carburant150.0 A
6Non utilisé
7Unité de commande de la batterie5.0 A
8Téléphone, Système d’appel d’urgence, Unité de commande vocale5.0 A
9Unité de commande (Etats-Unis)5.0 A
10Pompe pneumatique de siège multicontour30.0 A
11Unité de commande TLC30.0 A
12Non utilisé40.0 A
13Fusible/relais de réserve
14Fusible/relais de réserve
