Schéma boîte à fusibles Mercedes W169

Auteur: Ramon Watkins.

Nous examinons les modèles Mercedes-Benz (A, W169) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Phase 1, phase 2. Essence, diesel (A150, A160 BlueEFF, A160 CDI, A170, A180 CDI, A200, A200 CDI, A200 turbo, E-CELL ). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare (avant) est situé sous le numéro F44/25A – Boîte à fusibles dans l’habitacle.

Le fusible de l’allume-cigare (arrière) est situé sous le numéro F47/30A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mercedes-Benz W169.

Dans le monde automobile, les fusibles jouent un rôle essentiel en protégeant les différents systèmes électriques. Le modèle Mercedes-Benz W169, un monospace compact produit de 2004 à 2012, a été particulièrement apprécié pour sa fiabilité, sa qualité de fabrication et son confort. Cependant, comme toute voiture, il est susceptible de rencontrer divers problèmes électriques. L’utilisation de fusibles est cruciale pour résoudre ces problèmes, car ils protègent le système électrique du véhicule contre les courts-circuits et les surcharges. Cet article présente en détail le système de fusibles de la Mercedes-Benz W169 : leur emplacement, leur fonction et les problèmes courants que les propriétaires peuvent rencontrer.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à relais dans l’habitacle.



Boîte à fusibles dans l’habitacle.

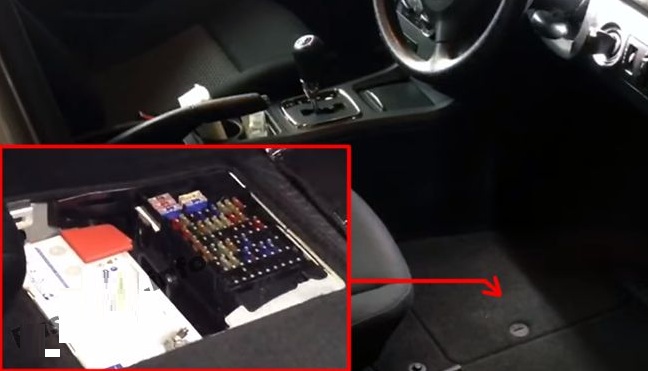

La boîte à fusibles se trouve sous le plancher, près du siège passager (ou près du siège conducteur pour les véhicules à conduite à droite).

Retirez le panneau de plancher, le cache et l’insonorisation.

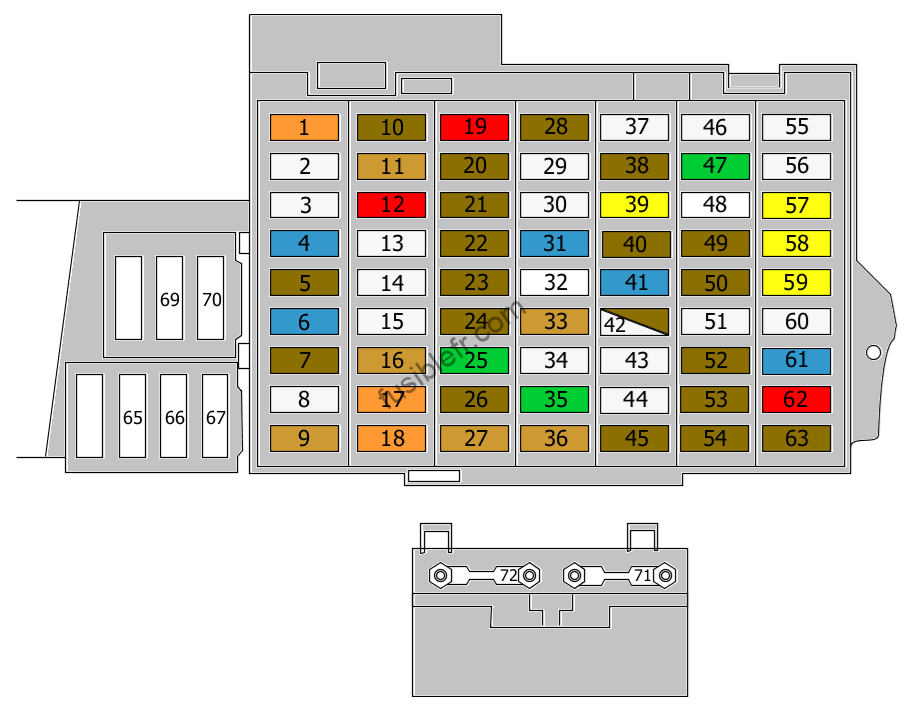

Schéma de la boîte à fusibles (2005-2008).

Mercedes-Benz W169. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles (2005-2008).

NumCircuits protégésAmps
1Unité de commande ESP, unité de commande ABS40.0 A
2Unité de commande du panneau de configuration suspendu25.0 A
3Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant25.0 A
4Avertisseur15.0 A
5Unité de commande du chauffage et de la climatisation automatique7.5 A
6Unité de commande EIS, Unité de commande du verrouillage de la colonne de direction15.0 A
7Unité de commande EIS, Tableau de bord7.5 A
8Lunette arrière chauffante25.0 A
9Interrupteur du feu d’arrêt, (10A est également utilisé)5.0 A
10Interrupteur de feu de recul7.5 A
11Equipement spécial5.0 A
12Connecteur Data-link, Système Parktronic10.0 A
13Unité de commande ESP, unité de commande ABS25.0 A
14Unité de commande de porte, avant droite25.0 A
15Unité de commande de porte, avant gauche25.0 A
16Volant multifonctions, Unité mécatronique pour boîte de vitesses à double embrayage, Sélecteur de vitesse, Ou, Non utilisé5.0 A
17Relais principal40.0 A
18Moteur de soufflerie40.0 A
19Unité de commande CVT (transmission à réglage continu)10.0 A
20Unité de commande CVT (transmission à réglage continu)7.5 A
21Interrupteur du feu d’arrêt, Unité de commande ABS, Unité de commande ESP7.5 A
22Unité de commande de direction assistée7.5 A
23Buses chauffantes7.5 A
24Tableau de bord7.5 A
25Relais du démarreur30.0 A
26Unité de commande de retenue (RCM)7.5 A
27Capteur de vitesse de lacet5.0 A
28Téléphone, Unité de commande de la remorque7.5 A
29Unité de commande de porte, arrière droite25.0 A
30Unité de commande de porte, arrière gauche25.0 A
31Radio, Unité de radio et de navigation, Système de navigation15.0 A
32Non utiliséN/A
33Unité de commande de la passerelle centrale ou non utilisé, Equipement spécial5.0 A
34Relais de borne 8725.0 A
35Unité de commande de l’alimentation30.0 A
36Commutateur, éclairage extérieur5.0 A
37Unité de commande du moteur25.0 A
38Borne 87 M2e7.5 A
39Borne 87 M1e20.0 A
40Commutateur d’éclairage de la boîte à gants, Éclairage miroir(s) de courtoisie, Equipement spécial7.5 A
41Moteur d’essuie-glace arrière15.0 A
42aUnité de commande du panneau de configuration suspendu7.5 A
42bMoteur du toit ouvrant25.0 A
43Moteur d’essuie-glace25.0 A
44Allume-cigare avant, Éclairage du cendrier25.0 A
45Unité de commande de retenue (RCM), Détection automatique de siège occupé, Détection automatique de siège enfant7.5 A
46Amplificateur audio, Caisson de basses25.0 A
47Allume-cigare arrière, Éclairage du cendrier, Douille 12V dans le coffre à bagages30.0 A
48Non utiliséN/A
49Fusible/relais de réserve7.5 A
50Changeur de CD7.5 A
51Module de tableau de commande supérieur, Sièges chauffants25.0 A
52Unité de commande ATA, Sirène d’alarme7.5 A
53CTEL, Téléphone, Unité de commande vocale7.5 A
54Réseau de communication, CTEL7.5 A
55Non utilisé25.0 A
56Relais de borne 1525.0 A
57Siège du passager20.0 A
58Siège conducteur20.0 A
59Unité de commande de la remorque, Ou, Douille du connecteur de la remorque20.0 A
60Unité de commande de la remorque25.0 A
61Douille du connecteur de la remorque, Ou, Non utilisé15.0 A
62Fusible/relais de réserve10.0 A
63Lampe(s) au xénon7.5 A
64Faisceau de câbles80.0 A
65Unité de commande de direction assistée80.0 A
66Unité de commande de l’alimentation60.0 A
67Relais 2 de borne 15R50.0 A
68Ventilateur de climatiseur, ou non utilisé60.0 A
69Relais 1 de borne 15R50.0 A
70Relais de borne 1560.0 A
71Chauffage PTC150.0 A
72Borne 3060.0 A

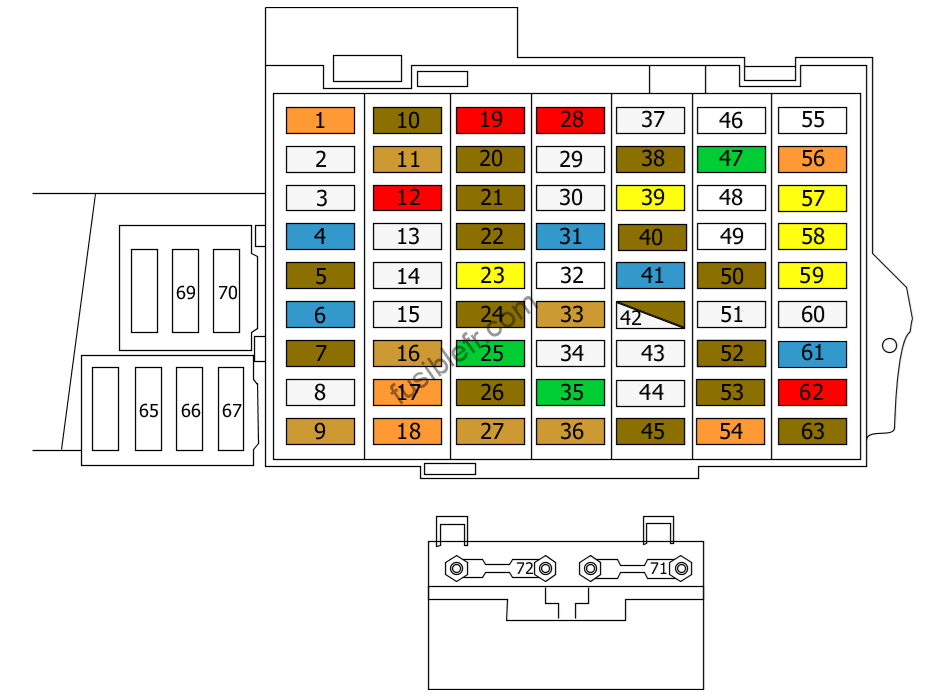

Schéma de la boîte à fusibles (2009-2012).

Mercedes-Benz W169. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles (2009-2012).

NumCircuits protégésAmps
1Unité de commande ESP, unité de commande ABS40.0 A
2Unité de commande du panneau de configuration suspendu25.0 A
3Pompe à carburant avec capteur du jauge de carburant25.0 A
4Avertisseur15.0 A
5Unité de commande du chauffage et de la climatisation automatique7.5 A
6Unité de commande EIS, Unité de commande du verrouillage de la colonne de direction15.0 A
7Unité de commande EIS, Tableau de bord7.5 A
8Lunette arrière chauffante25.0 A
9Interrupteur du feu d’arrêt5.0 A
10Interrupteur de feu de recul7.5 A
11Equipement spécial5.0 A
12Connecteur Data-link10.0 A
13Unité de commande ESP, unité de commande ABS25.0 A
14Unité de commande de porte, avant droite25.0 A
15Unité de commande de porte, avant gauche25.0 A
16Unité de commande de la colonne de direction5.0 A
17Relais principal40.0 A
18Commande de soufflerie40.0 A
19Unité de commande CVT (transmission à réglage continu)10.0 A
20Unité de commande CVT (transmission à réglage continu)7.5 A
21Interrupteur du feu d’arrêt, Unité de commande ABS, Unité de commande ESP7.5 A
22Unité de commande de direction assistée7.5 A
23Filtre à carburant chauffant, Capteur de présence d’eau dans le carburant20.0 A
24Tableau de bord7.5 A
25Relais du démarreur30.0 A
26Unité de commande de retenue (RCM)7.5 A
27Capteur de vitesse de lacet5.0 A
28Téléphone, Système Parktronic10.0 A
29Unité de commande de porte, arrière droite25.0 A
30Unité de commande de porte, arrière gauche25.0 A
31Radio, Unité de radio et de navigation, Système de navigation15.0 A
32Non utilisé
33Capteur de pluie et d’éclairage, Equipement spécial5.0 A
34Relais de la borne 87 F25.0 A
35Unité de commande de l’alimentation30.0 A
36Commutateur, éclairage extérieur5.0 A
37Unité de commande du moteur25.0 A
38Borne 87 M2e7.5 A
39Borne 87 M1e20.0 A
40Commutateur d’éclairage de la boîte à gants, Éclairage miroir(s) de courtoisie, Equipement spécial7.5 A
41Moteur d’essuie-glace arrière15.0 A
42aUnité de commande du panneau de configuration suspendu7.5 A
42bUnité de commande du panneau de configuration suspendu25.0 A
43Moteur d’essuie-glace25.0 A
44Allume-cigare avant, Éclairage du cendrier25.0 A
45Unité de commande de retenue (RCM), Détection automatique de siège occupé, Détection automatique de siège enfant7.5 A
46Fusible/relais de réserve
47Allume-cigare arrière, Éclairage du cendrier, Douille 12V dans le coffre à bagages30.0 A
48Fusible/relais de réserve
49Fusible/relais de réserve
50Unité de commande multimédia, Tuner T.V., Système audio7.5 A
51Module de tableau de commande supérieur25.0 A
52Unité de commande ATA, Sirène d’alarme7.5 A
53Téléphone7.5 A
54Amplificateur audio40.0 A
55Fusible/relais de réserve
56Borne 15 relais 240.0 A
57Siège du passager20.0 A
58Siège conducteur20.0 A
59Douille du connecteur de la remorque20.0 A
60Unité de commande de la remorque25.0 A
61Douille du connecteur de la remorque15.0 A
62Lampe(s) au xénon10.0 A
63Lampe(s) au xénon7.5 A
64Minuterie du système de bougies de préchauffage80.0 A
65Unité de commande de direction assistée80.0 A
66Unité de commande de l’alimentation60.0 A
67Relais 2 de borne 15R50.0 A
68Ventilateur de climatiseur60.0 A
69Relais 1 de borne 15R50.0 A
70Relais de borne 1560.0 A
71Chauffage PTC150.0 A
72Fusible/relais de réserve60.0 A



Boîte à relais dans l’habitacle.

Situé derrière la garniture côté passager.

Pour accéder au relais, retirez la garniture décorative située sous la boîte à gants.



Retirez le panneau près de la porte.



Déplacez la plinthe de sol sur le côté.

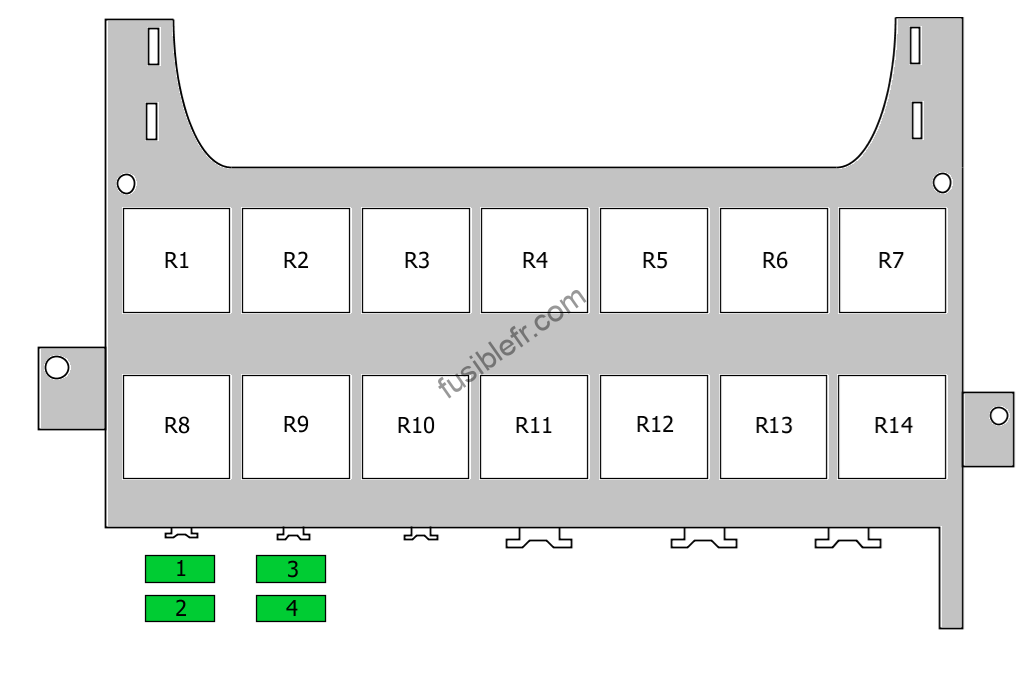

Schéma de la boîte à relais (2005-2008).

Mercedes-Benz W169. Boîte à relais dans l'habitacle. Schéma de la boîte à relais (2005-2008).

NumCircuits protégésAmps
1Véhicules spéciaux30.0 A
2Véhicules spéciaux30.0 A
3Véhicules spéciaux30.0 A
4Véhicules spéciaux30.0 A
R1Relais 2 de borne 15R
R2Relais 1 de borne 15R
R3Relais d’avertisseur
R4Relais de la lunette arrière chauffante
R5Relais de vitesse des essuie-glaces vite/lent
R6Relais d’essuie-glace
R7Relais de borne 15
R8Relais de feu de recul
R9Relais de pompe d’air
R10Relais de la pompe à carburant
R11Relais principal
R12Relais du démarreur
R13Relais de la borne 87 F
R14Borne 15 relais 2

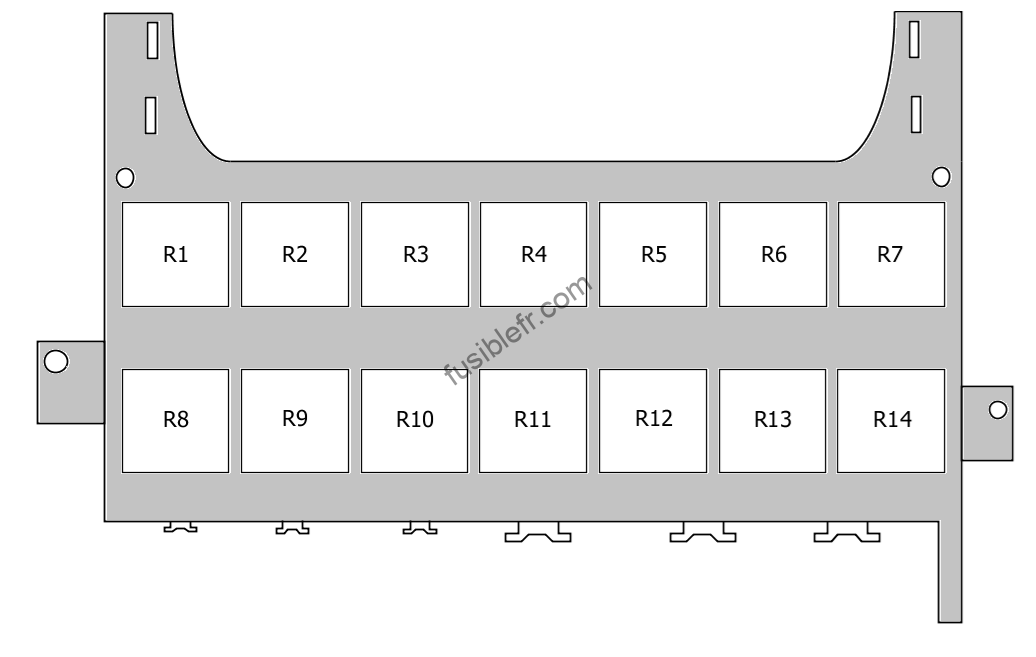

Schéma de la boîte à relais (2009-2012).

Mercedes-Benz W169. Boîte à relais dans l'habitacle. Schéma de la boîte à relais (2009-2012).

NumCircuits protégésAmps
R1Relais 2 de borne 15R
R2Relais 1 de borne 15R
R3Relais d’avertisseur
R4Relais de la lunette arrière chauffante
R5Relais de vitesse des essuie-glaces vite/lent
R6Relais d’essuie-glace
R7Relais de borne 15
R8Relais de feu de recul
R9Relais de pompe d’air
R9Non utilisé
R10Relais de la pompe à carburant
R11Relais principal
R12Relais du démarreur
R13Relais de la borne 87 F
R14Borne 15 relais 2
