Schéma boîte à fusibles Mercedes W168

Auteur: Ramon Watkins.

Nous examinons les modèles Mercedes-Benz (A, W168) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Essence, diesel (140, 160 CDI, 170 CDI, 190, 201 Evolution ). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F12/30A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mercedes-Benz W168.

La Mercedes-Benz W168, également connue sous le nom de Classe A de première génération, est un véhicule qui allie dimensions compactes et technologies embarquées pour un confort et une sécurité optimaux. Le système de fusibles joue un rôle essentiel dans la fiabilité du véhicule. Cet article propose un guide complet des fusibles de la W168, incluant leur emplacement, leurs fonctions et les méthodes de remplacement.

Contenu:

Boîte à fusibles dans l’habitacle.

Fusibles dans le module d’éclairage.

Relais dans la boîte d’unité de commande.



Boîte à fusibles dans l’habitacle.

La boîte à fusibles se trouve sous le plancher, près du siège passager (retirez le panneau de plancher, le couvercle et l’insonorisation).

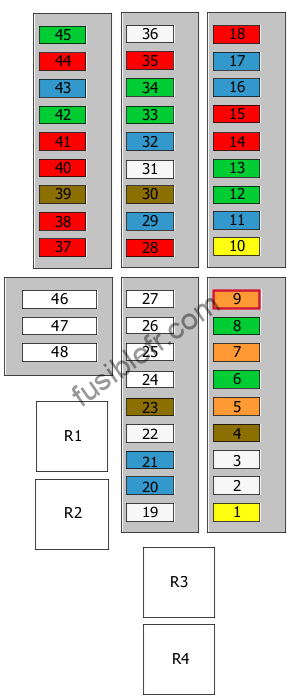

Schéma de la boîte à fusibles.

Mercedes-Benz W168. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Unité de commande du moteur20.0 A
2Unité de commande du moteur25.0 A
3Ventilateur de refroidissement25.0 A
4Unité de commande du moteur7.5 A
5Embrayage automatique40.0 A
6Pompe à carburant30.0 A
7Module d’éclairage40.0 A
8Relais du démarreur30.0 A
9Moteur d’essuie-glace40.0 A
10Système de lavage/balayage arrière, Toit repliable20.0 A
11Interrupteur multifonctions RNS/GPS15.0 A
12Allume-cigare, Éclairage de l’habitacle, Audio, Douille accessoire30.0 A
13Vitre, avant gauche30.0 A
14Tableau de bord, Pompe de lavage, Téléphone10.0 A
15Airbags, Capteur de détection automatique du siège enfant (ACSR)10.0 A
16Miroirs15.0 A
17Avertisseur15.0 A
18Tableau de bord, Transpondeur, Relais, électronique moteur10.0 A
19Connecteur de la remorque25.0 A
20Connecteur de la remorque15.0 A
21Aucune information est disponible15.0 A
22Système audio25.0 A
23Miroir de courtoisie7.5 A
24Non utilisé
25Non utilisé
26Non utilisé
27Non utilisé
28Tableau de bord10.0 A
29Fermeture centralisée15.0 A
30Transpondeur DAS, Tableau de bord, Ne pas affecter !7.5 A
31Lunette arrière chauffante25.0 A
32Téléphone, Radio, Changeur de CD15.0 A
33Vitres avant30.0 A
34Aucune information est disponible30.0 A
35Sirène, Unité de commande ATA10.0 A
36Sièges chauffants25.0 A
37Sélecteur VGS10.0 A
38Compresseur de climatiseur, Moteur pas à pas du recyclage, Jets du lave-phare chauffant10.0 A
39Module d’éclairage, Feux de recul7.5 A
40Interrupteur du feu d’arrêt, ABS, Capteur d’angle de braquage10.0 A
41Système de climatisation, Connecteur de diagnostic10.0 A
42Vitres arrière30.0 A
43Contact NC d’interrupteur de freinage ESP15.0 A
44VGS ou transmission automatique10.0 A
45Ventilateur30.0 A
46Fusible principal80.0 A
47Pompe de direction assistée60.0 A
48Système d’air secondaire30.0 A
R1Lunette arrière chauffante
R2ESP et VGS
R3Pompe à carburant
R4Gestion moteur

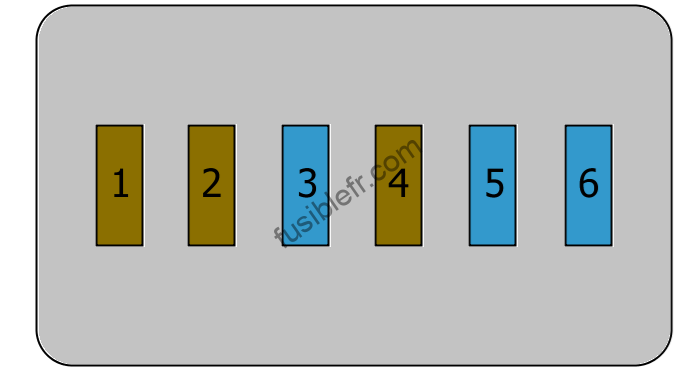

Fusibles dans le module d’éclairage.

Ils sont situés sur le côté du tableau de bord, côté conducteur.

Mercedes-Benz W168. Fusibles dans le module d'éclairage. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Faisceau lumineux géré par le variateur gauche7.5 A
2Faisceau lumineux géré par le variateur droit7.5 A
3Faisceau principal15.0 A
4Feux de côté, gauche Feu arrière, gauche7.5 A
5Feux de côté, droit Feu arrière, droit Éclairage de la plaque d’immatriculation15.0 A
6Feux antibrouillard15.0 A

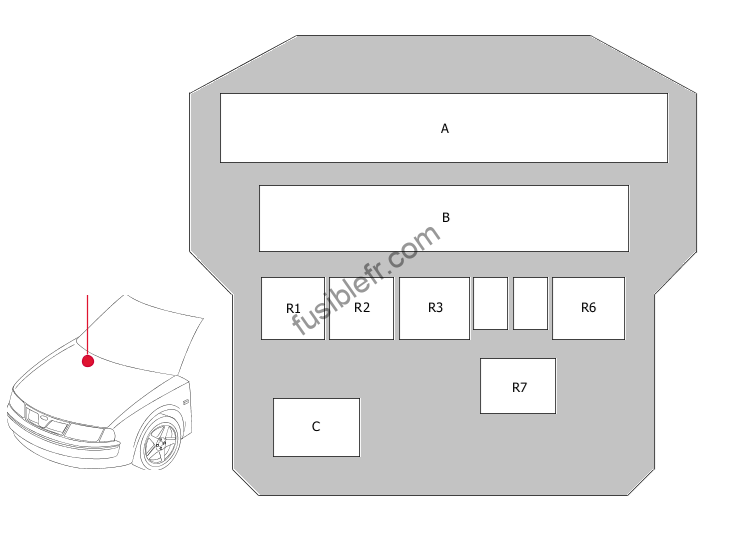

Relais dans la boîte d’unité de commande.

Sous le capot, sur le côté droit du compartiment moteur, un bloc contenant un relais est installé.

NumCircuits protégésAmps
R1Pompe ESP
R2Ventilateur supplémentaire
R3Système de démarrage
R4ESP
R5Avertisseur
R6Pompe de lavage
R7Ventilateur (Etats-Unis)
AUnité de commande d’antipatinage
BNon utilisé
CNon utilisé
