Schéma boîte à fusibles Nissan Terrano II /Mistral (R20)

Auteur: Ramon Watkins.

Nous examinons les modèles Nissan Terrano II /Mistral (R20) 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Phase 1, phase 2. Diesel, essence (2.4, 2.7D, 2.7 TD, 3.0 Di). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F2/15A – Boîte à fusibles et relais dans l’habitacle.

Tableau fusible Nissan Terrano 2.

Le Nissan Terrano II était un SUV de taille moyenne produit en grande série. Pour l’entretien du système électrique, il est généralement équipé d’au moins deux boîtes à fusibles : une dans le compartiment moteur et une dans l’habitacle. Le constructeur indique l’ampérage et la fonction des fusibles sur les couvercles des boîtes à fusibles et dans le manuel d’utilisation. Par conséquent, le manuel du propriétaire et la documentation technique Nissan constituent la source principale pour obtenir un tableau précis. Cet article fournit des informations générales et pratiques qui vous aideront à effectuer des réparations et des diagnostics sur les circuits électriques du Terrano II.

Contenu:

Boîte à fusibles dans l’habitacle.

Relais supplémentaires dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.



Schéma de la boîte à fusibles.

Nissan Terrano II /Mistral (R20). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Lunette arrière chauffante10.0 A
2Allume-cigare15.0 A
3Audio, Télécommande, Miroir(s)10.0 A
4Feux d’arrêt, Interrupteur du feu d’arrêt, ABS15.0 A
5Unité de réglage du temps, Fermeture centralisée, Unité de télécommande d’entrée sans clé, Système de sécurité10.0 A
6Système de lavage/balayage du pare-brise20.0 A
7Système de chauffage, Climatisation manuelle15.0 A
8Commutateur de position stationnement/neutre (transmission automatique), Alimentation principale et circuit de terre, Capteur de température ATF, Unité de commande de transmission, Système de démarrage, Feux de recul, Témoins d’avertissement, Système de navigation10.0 A
9Siège(s) chauffant(s)10.0 A
10Système de chauffage, Climatisation manuelle15.0 A
11Système voyant lumière du jour actif, Alimentation principale et circuit de terre, Unité de commande du relais, Système de sécurité10.0 A
12Feu(x) de recul, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Système de charge, Horloge, Système de retenue supplémentaire (SRS), ABS, Éclairage, Témoins d’avertissement, Détecteur de vitesse du véhicule (VSS), Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Capteur de vitesse du véhicule (transmission manuelle), Bougies de préchauffage10.0 A
13Lave-phare10.0 A
14Lunette arrière chauffante15.0 A
15Lunette arrière chauffante15.0 A
16Capteur de vitesse du véhicule, Alimentation principale et circuit de terre, Capteur de température ATF, Unité de commande de transmission, Capteur de vitesse du véhicule (transmission manuelle), Éclairage de l’habitacle, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Indicatif(s) musical d’avertissement, Horloge, Fermeture centralisée, Unité de télécommande d’entrée sans clé, Système de sécurité10.0 A
17Non utilisé
18Système de lavage/balayage arrière15.0 A
19ABS, Ou, Unité de commande ESP10.0 A
20Système de chauffage, Climatisation manuelle, Coupure du climatiseur, Unité de commande du ventilateur de refroidissement10.0 A
21Système de lavage/balayage du pare-brise, Système de lavage/balayage arrière, Lave-phare10.0 A
22Relais de feu antibrouillard, avant15.0 A
23Système de retenue supplémentaire (SRS)10.0 A
24Alimentation principale et circuit de terre, Commande de chauffage, Soupape de contrôle de tourbillon, solénoïde, Solénoïde de commande variable de la buse du turbocompresseur10.0 A
25Non utilisé
26Unité de réglage du temps, Indicateur d’anomalie de fonctionnement/Connecteur Data-link10.0 A
27Fusible de réserve
28Fusible de réserve
29Fusible de réserve
R1Relais de la lunette arrière chauffante
R2Relais de vitre électrique
R3Relais de feu antibrouillard, avant
R4Relais d’allumage
R5Relais du moteur de soufflerie
CBCoupe-circuit

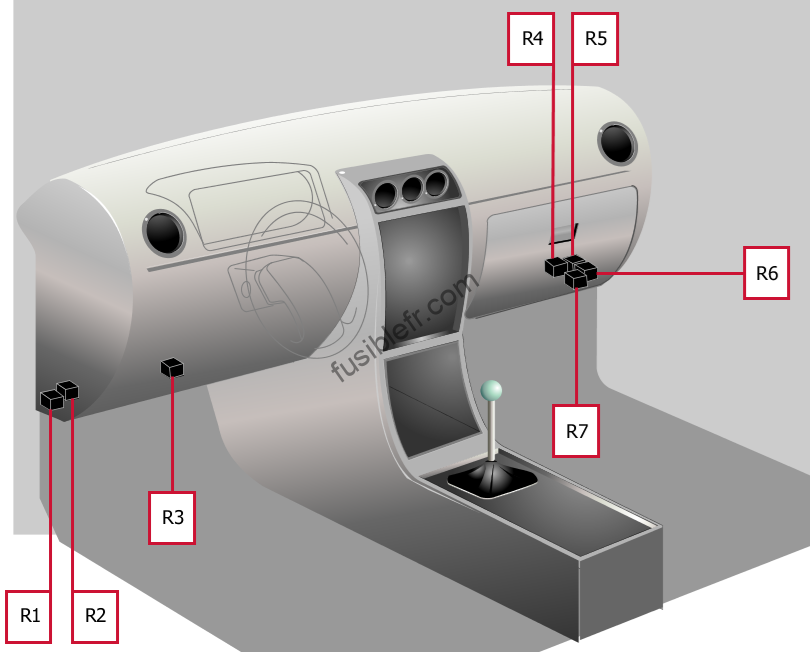

Relais supplémentaires dans l’habitacle.

Relais supplémentaires dans l'habitacle.

NumCircuits protégésAmps
R1Relais de la serrure de porte
R2Relais du projecteur, côté gauche
R3Relais de feu antibrouillard arrière
R4Relais du projecteur, côté droit
R5Relais de sirène d’alarme
R6Relais de douille accessoire
R7Relais de position stationnement/neutre (transmission automatique)

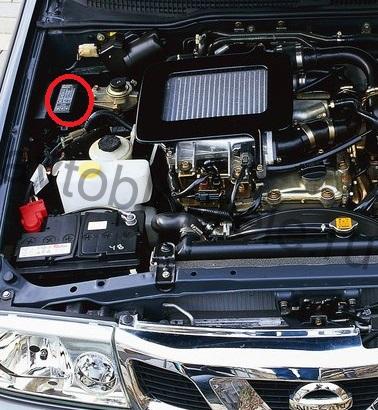

Boîte à fusibles dans le compartiment moteur.



Schéma de la boîte à fusibles (type 1).

Nissan Terrano II /Mistral (R20). Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles (type 1).

NumCircuits protégésAmps
1H/L R Right-hand headlight15A
2(H/L L) Left-hand headlight15A
3MAIN75A
4PWR WDW Vitres électriques30A
5(ABS SOL) Anti-lock braking system solenoid30A
6(RAD FAN) Radiator fan25A
7(FUEL H) Fuel heater, EGI25A
8(IGN) Ignition30A
9(ABS MTR) Anti-lock braking system50A
R1(REAR WIPER) Rear wiper
R2(HORN) Horn
R3(FUEL PUMP) Fuel pump, (FUEL HEAT) Fuel heater
R4EGI
R5(REAR DEFOG) Rear window defogger
R6(SUNROOF / P/WINDOW) Sunroof; Power windows, (FRONT WIPER) Front wipers

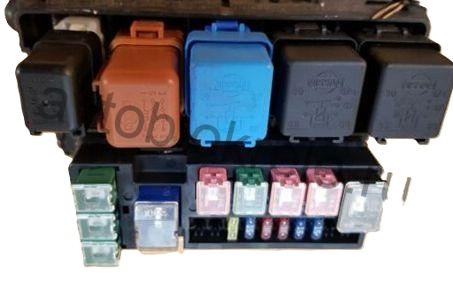

Schéma de la boîte à fusibles (type 2).

Nissan Terrano II /Mistral (R20). Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles (type 2).

NumCircuits protégésAmps
1Alimentation principale et circuit de terre, Débitmètre d’air massique, Pompe d’injection, diesel, Unité de commande du relais, Capteur de position de la pédale d’accélérateur, Soupape d’inversion à résonance variable du collecteur d’admission, Système de recirculation des gaz d’échappement, Solénoïde de turborégulation15.0 A
2Système de charge10.0 A
3Alimentation principale et circuit de terre, Débitmètre d’air massique, Pompe d’injection, diesel, Unité de commande du relais, Système de bougies de préchauffage, Soupape EGR, Solénoïde(s) de purge du bidon d’évaporation, Capteur de position de la pédale d’accélérateur, Soupape d’inversion à résonance variable du collecteur d’admission, Système de recirculation des gaz d’échappement, Solénoïde de turborégulation, Solénoïde d’embrayage du convertisseur de couple (transmission automatique), Commande d’accélérateur, Système de sécurité20.0 A
4Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Système audio, Télécommande15.0 A
5Système voyant lumière du jour actif, Interrupteur d’éclairage10.0 A
6Avertisseur10.0 A
7Projecteurs, Système voyant lumière du jour actif15.0 A
8Projecteurs, Système voyant lumière du jour actif15.0 A
9Système de bougies de préchauffage10.0 A
10Non utilisé
ABoîte à fusibles dans le compartiment moteur, fusibles E, F, I, H, Boîte à fusibles dans l’habitacle, fusibles 4, 5, 16, 22, Système de charge, Relais d’allumage, Relais de la lunette arrière chauffante100.0 A
BABS, Ou, Unité de commande ESP40.0 A
CInterrupteur d’allumage, Relais accessoire40.0 A
DABS, Ou, Unité de commande ESP40.0 A
ECommande du ventilateur de refroidissement30.0 A
FCoupe-circuit40.0 A
GNon utilisé
HAllume-cigare, Relais accessoire30.0 A
ISystème de bougies de préchauffage80.0 A
R1Relais d’avertisseur
R2Relais accessoire
R3Unité de commande du relais
R4Relais de climatisation
R5Relais du ventilateur de refroidissement (sauf de conduite à droite et transmission manuelle)
