Schéma boîte à fusibles Nissan Micra (K12)

Auteur: Ramon Watkins.

Nous examinons les modèles Nissan Micra, March (K12) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Essence, diesel (1.0 16V, 1.2 16V, 1.4 16V, 1.5 DCi, 160SR). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F11/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Nissan Micra (K12).

Les fusibles jouent un rôle essentiel dans la fiabilité et la sécurité du système électrique de la Nissan Micra (K12). Connaître leur emplacement, leur fonction et la procédure de remplacement permet d’entretenir son véhicule et de détecter les problèmes du système électrique. En cas de problème avec un fusible, il est conseillé de faire appel à un spécialiste pour un diagnostic. Comprendre les bases de ce système peut prolonger considérablement la durée de vie de votre véhicule et vous assurer une conduite en toute sérénité.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.

Boîtier de Servitude Intelligent dans le compartiment moteur.

Fusibles sur la borne positive de la batterie.

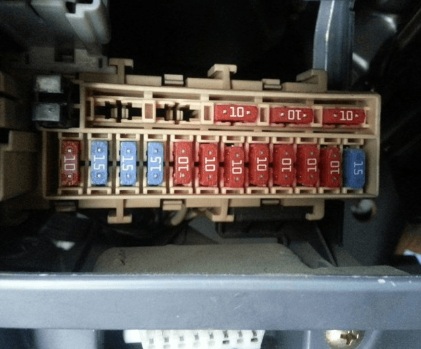

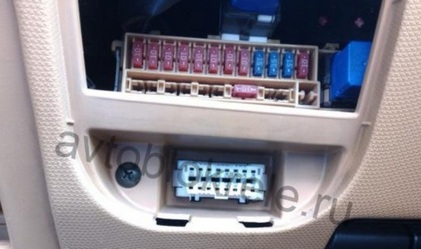

Boîte à fusibles dans l’habitacle.

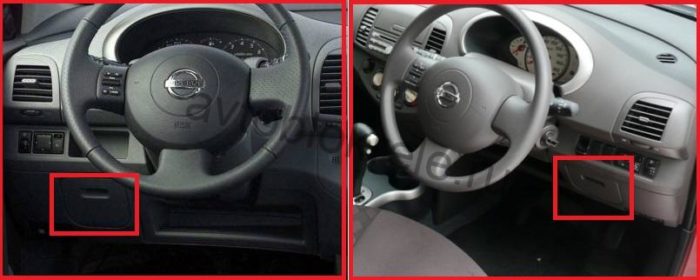

Il se trouve sous le tableau de bord, derrière un cache en plastique. Tirez le cache vers vous pour accéder aux fusibles.



Schéma de la boîte à fusibles.

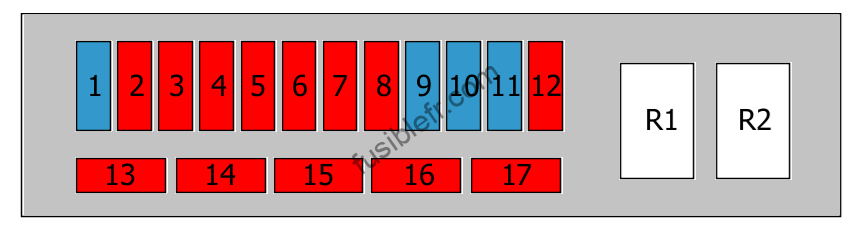

Nissan Micra, March (K12). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Essuie-glace de pare-brise, Lave-glace(s), Essuie(s)-glace de pare-brise automatique, avec détecteur de pluie, Essuie-glace de la lunette arrière, Essuie-glace(s) de la lunette chauffante15.0 A
2Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Capteur de vitesse du véhicule (transmission manuelle), NONDTC, Verrouillage de changement de vitesse de la transmission automatique, ABS, Direction assistée électronique (EPS), Système de retenue supplémentaire (SRS), Système de charge, Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Indicateurs de direction, Éclairage de l’avertisseur de danger, Feu(x) antibrouillard arrière(s), Tableau de bord, Ordinateur de bord, Lampe(s) d’avertissement, Indicatif(s) musical d’avertissement, Système de navigation10.0 A
3Système de retenue supplémentaire (SRS)10.0 A
4Alimentation principale et circuit de terre, Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Injecteur(s), Relais de l’unité de commande du moteur, NONDTC, Fermeture centralisée, Systeme de telecommande multifonctions, Système de clé intelligente, Système de sécurité, Câblage d’alarme, Lunette arrière chauffante, Vitres électriques, Éclairage du commutateur de lève-vitre électrique, Toit ouvrant électrique, Système de climatisation, Système de démarrage, Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Correction de hauteur des projecteurs, Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Indicateurs de direction, Éclairage de l’avertisseur de danger, Feux antibrouillard avant, Feu(x) antibrouillard arrière(s), Éclairage, Éclairage intérieur, Interrupteur de combinaison, Ordinateur de bord, Lampe(s) d’avertissement, Indicatif(s) musical d’avertissement, Essuie-glace de pare-brise, Lave-glace(s), Essuie(s)-glace de pare-brise automatique, avec détecteur de pluie, Essuie-glace(s) arrière, Essuie-glace(s) de la lunette chauffante, Lave-phares, Direction assistée électronique, Relais d’allumage10.0 A
5Interrupteur du feu d’arrêt, ABS, Système de clé intelligente, Feux d’arrêt, Lampe(s) d’avertissement10.0 A
6Fermeture centralisée, Systeme de telecommande multifonctions, Système de clé intelligente, Câblage d’alarme, Éclairage intérieur, Indicatif(s) musical d’avertissement, Système de climatisation, Chauffage PTC10.0 A
7Interrupteur de combinaison10.0 A
8Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Capteur de commande de préchauffage, Capteur de température ATF, Unité de commande de transmission, alimentation, NONDTC, Alimentation principale et circuit de terre, Système de clé intelligente, Système de sécurité, Système de climatisation, Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Indicateurs de direction, Éclairage de l’avertisseur de danger, Feu(x) antibrouillard arrière(s), Tableau de bord, Ordinateur de bord, Lampe(s) d’avertissement, Indicatif(s) musical d’avertissement, Système de navigation10.0 A
9Chauffage, Système de climatisation15.0 A
10Chauffage, Système de climatisation15.0 A
11Allume-cigare15.0 A
12Système de clé intelligente, Système de sécurité, Miroirs électriques, Ordinateur de bord, Audio, Système de navigation10.0 A
13Lunette arrière chauffante10.0 A
14Projecteurs (avec système voyant lumière du jour actif)10.0 A
15Sièges chauffants10.0 A
16Système de climatisation, Chauffage PTC10.0 A
17Fermeture centralisée, Système de clé intelligente, Système de sécurité, Éclairage intérieur, Indicatif(s) musical d’avertissement10.0 A
R1Relais accessoire
R2Relais du moteur de soufflerie

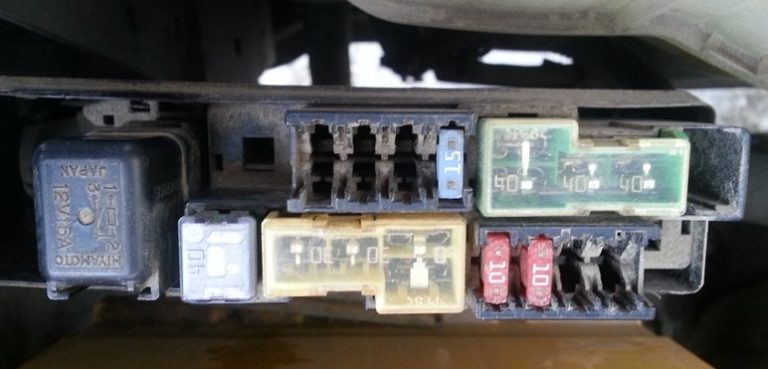

Boîte à fusibles dans le compartiment moteur.

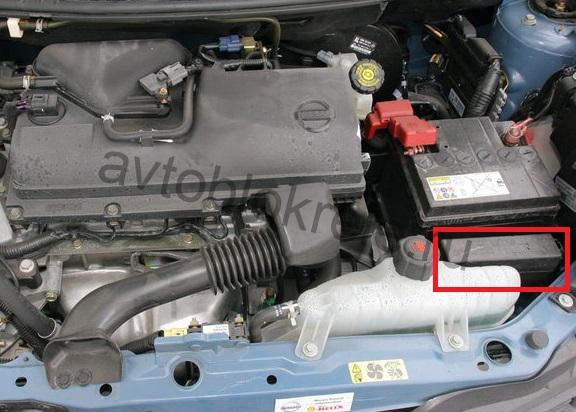

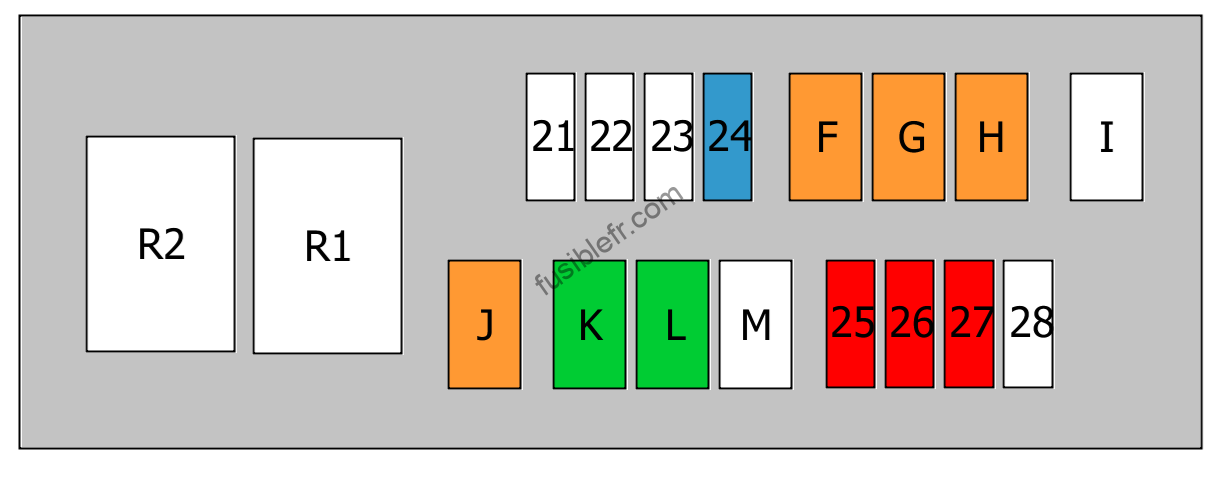

Nissan Micra, March (K12). Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
21Non utilisé
22Non utilisé
23Non utilisé
24Audio, Système de navigation15.0 A
25Avertisseur10.0 A
26Système de charge10.0 A
27Projecteurs (avec système voyant lumière du jour actif)10.0 A
28Non utilisé
FABS, Unité de commande ESP40.0 A
GRelais du ventilateur de refroidissement, étape 1, Relais du ventilateur de refroidissement, étape 240.0 A
HInterrupteur d’allumage40.0 A
INon utilisé
JFermeture centralisée, Systeme de telecommande multifonctions, Système de clé intelligente, Lunette arrière chauffante, Vitres électriques, Éclairage du commutateur de lève-vitre électrique, Toit ouvrant électrique, Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Indicateurs de direction, Feux antibrouillard avant, Feu(x) antibrouillard arrière(s), Éclairage, Éclairage intérieur, Indicatif(s) musical d’avertissement, Essuie-glace de pare-brise, Lave-glace(s), Essuie(s)-glace de pare-brise automatique, avec détecteur de pluie, Essuie-glace(s) arrière, Essuie-glace(s) de la lunette chauffante, Lave-phares40.0 A
KABS, Unité de commande ESP30.0 A
LLave-phares30.0 A
MDirection assistée électronique60.0 A
R1Relais d’avertisseur
R2Relais du système voyant lumière du jour



Boîtier de Servitude Intelligent dans le compartiment moteur.

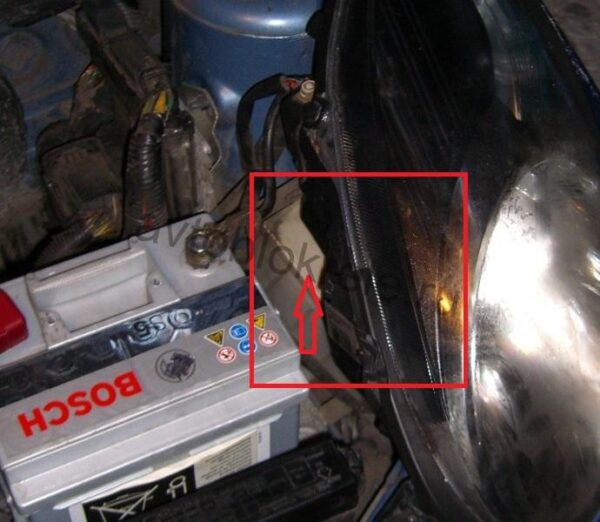

La boîte à fusibles se trouve dans le compartiment moteur (côté gauche), derrière le phare.

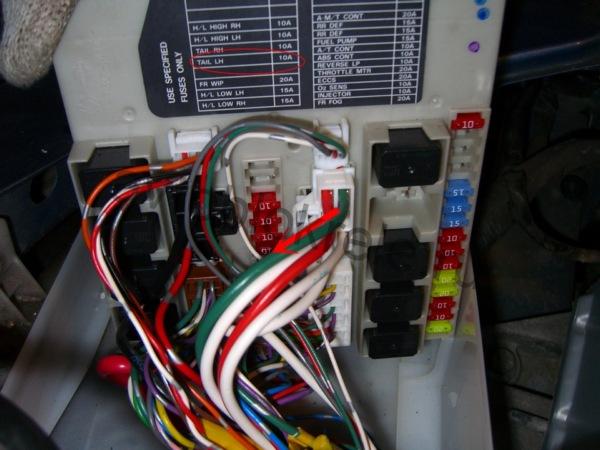

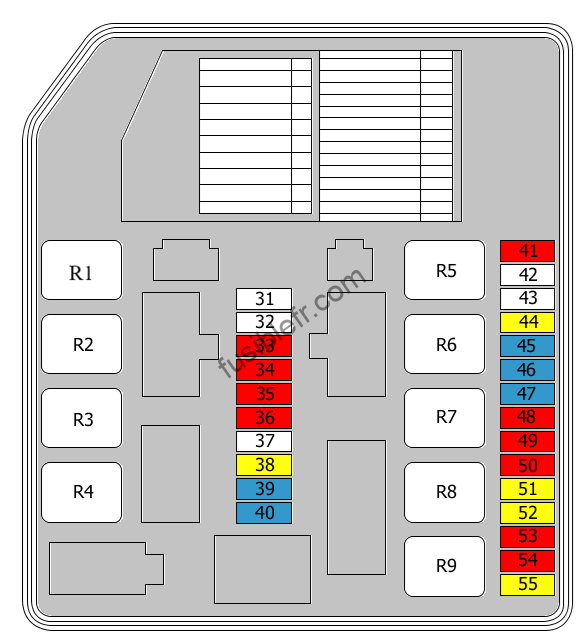

Nissan Micra, March (K12). Boîtier de Servitude Intelligent dans le compartiment moteur. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
31Non utilisé
32Non utilisé
33Projecteurs, Projecteurs (avec système voyant lumière du jour actif)10.0 A
34Projecteurs, Projecteurs (avec système voyant lumière du jour actif)10.0 A
35Feux arrière, Feux de stationnement10.0 A
35Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Éclairage10.0 A
36Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Éclairage10.0 A
38Relais principal de l’essuie-glace de pare-brise20.0 A
39Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Correction de hauteur des projecteurs15.0 A
40Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Correction de hauteur des projecteurs15.0 A
41Relais de climatisation10.0 A
42Non utilisé
43Non utilisé
44Aucune information est disponible20.0 A
45Relais de la lunette arrière chauffante15.0 A
46Relais de la lunette arrière chauffante15.0 A
47Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant15.0 A
48capteur de vitesse du véhicule (transmission automatique), Capteur de température ATF, Unité de commande de transmission, alimentation10.0 A
49ABS, Ou, Unité de commande ESP10.0 A
50Interrupteur de position stationnement/neutre, NONDTC, Système de démarrage, Feu(x) de recul, Système de navigation10.0 A
51Relais du moteur de commande du papillon des gaz20.0 A
52Alimentation électrique de l’unité de commande du moteur, Boîtier de Servitude Intelligent, Relais de l’unité de commande du moteur20.0 A
53Sonde(s) lambda chauffante(s), Injection de carburant10.0 A
54Injection de carburant, Injecteur(s)10.0 A
55Feux antibrouillard avant20.0 A
R1Relais de la lunette arrière chauffante
R2Relais de l’unité de commande du moteur
R3Relais du faisceau lumineux géré par le variateur
R4Relais de feu antibrouillard, avant
R5Relais du démarreur
R6Non utilisé
R7Ventilateur de refroidissement, relais à action rapide
R8Ventilateur de refroidissement, relais basse vitesse
R9Relais d’allumage

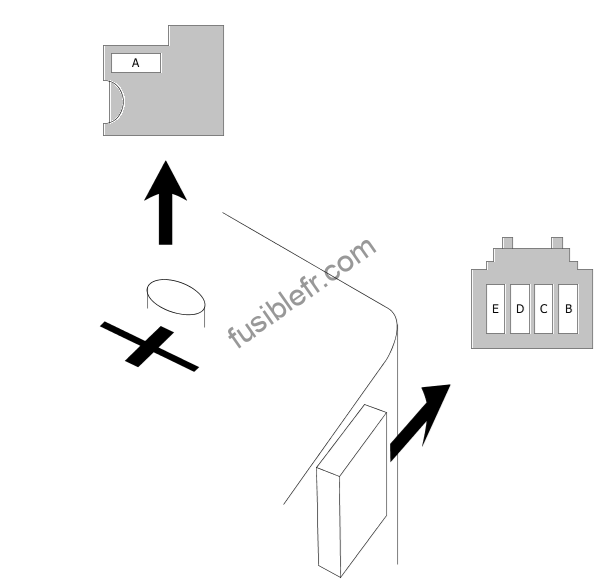

Fusibles sur la borne positive de la batterie.

NumCircuits protégésAmps
ABoîte à fusibles dans le compartiment moteur, fusibles B, C250.0 A
ERelais accessoire, Relais du moteur de soufflerie, Boîte à fusibles dans l’habitacle, fusibles 5 – 880.0 A
DRelais d’allumage, Boîte à fusibles dans le compartiment moteur, fusibles 45, 46, 51, 5260.0 A
CProjecteur droit, relais du faisceau principal, Projecteur gauche, relais du faisceau principal, Relais des feux arrière80.0 A
CProjecteur droit, relais du faisceau principal, Projecteur gauche, relais du faisceau principal, Relais des feux arrière, Relais du faisceau lumineux géré par le variateur, Relais de feu antibrouillard, avant, Boîte à fusibles dans le compartiment moteur, fusibles 38, 4180.0 A
BBoîte à fusibles dans le compartiment moteur, fusibles 24 – 27, F – H, J – M80.0 A
