Schéma boîte à fusibles Nissan Almera (N16)
Auteur: Ramon Watkins.Nous examinons les modèles Nissan Almera (N16) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007. Essence, diesel (1.5 16V, 1.5 DCi, 1.8 16V, 2.2 Di, 2.2 dCi). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F22/15A – Boîte à fusibles dans l’habitacle. |
Tableau fusible Nissan Almera (N16).
Connaître le rôle des fusibles facilitera grandement la vie des propriétaires de Nissan Almera (N16). Comprendre leur fonction et leur emplacement permet de diagnostiquer plus facilement les problèmes électriques. Un remplacement régulier des fusibles et un diagnostic du système électrique garantissent le bon fonctionnement de tous les composants du véhicule.
Par conséquent, vérifier régulièrement l’état des fusibles prolongera la durée de vie de votre véhicule et améliorera votre confort et votre sécurité sur la route.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
Boîte à fusibles dans le compartiment moteur.
- schéma de la boîte à fusibles (type 1, Berline, Transmission automatique).
- schéma de la boîte à fusibles (type 1, avec système voyant lumière du jour actif, (Hayon)).
- schéma de la boîte à fusibles (type 2, Berline, Transmission manuelle).
- schéma de la boîte à fusibles (type 2, sans système voyant lumière du jour actif, (Hayon)).
- schéma de la boîte à fusibles (type 3).
- schéma de la boîte à fusibles (type 4).

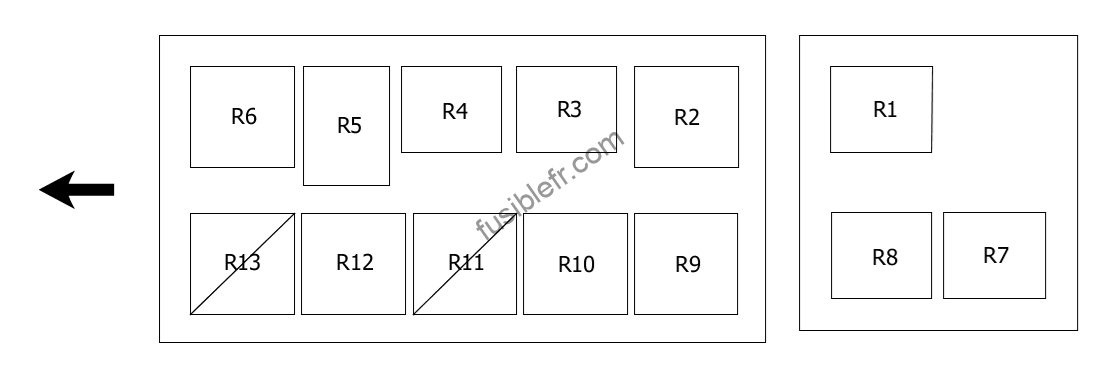

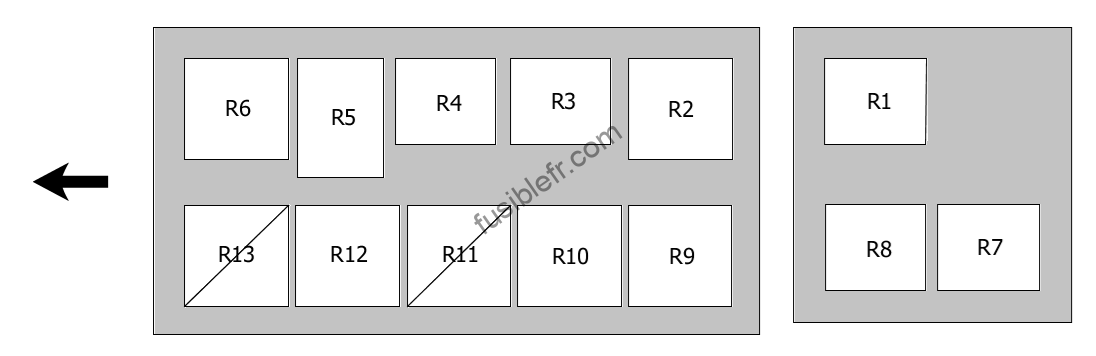

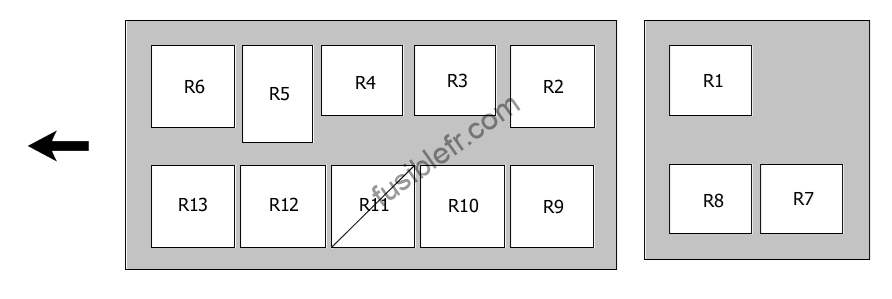

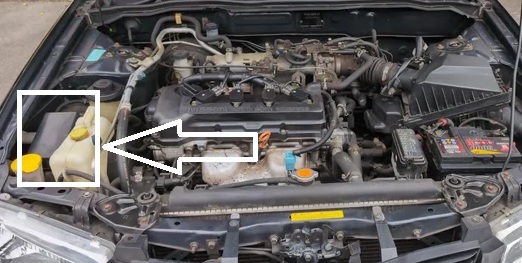

Boîte à relais dans le compartiment moteur.
Boîte à fusibles et relais dans l’habitacle.

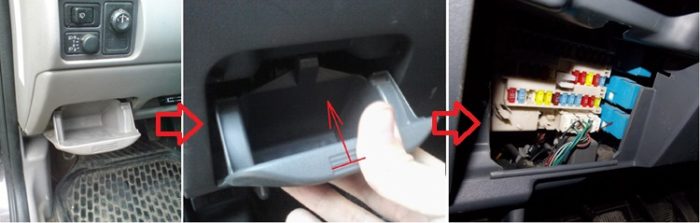

Il se trouve sur le tableau de bord, côté gauche, derrière la boîte à gants.
Schéma de la boîte à fusibles (Berline).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1a | Europe, Audio, Antenne électrique, Téléphone mains libres, Miroirs électriques, Système de navigation | 10.0 A |
| 1b | Modèles non-européens, Audio, Antenne électrique, Téléphone mains libres, Miroirs électriques, Système de navigation | 15.0 A |
| 2 | Interrupteur du feu d’arrêt, NONDTC, Verrouillage de changement de vitesse de la transmission automatique, ABS, Feux d’arrêt, Système de navigation | 10.0 A |
| 3 | Non utilisé | |
| 4 | Feu(x) antibrouillard arrière(s) | 10.0 A |
| 5 | Éclairage de l’avertisseur de danger, Indicateurs de direction, Systeme de telecommande multifonctions, Système de sécurité | 15.0 A |
| 6 | Modèles non-européens, Libération du hayon/coffre, Systeme de telecommande multifonctions | 10.0 A |
| 7 | Signal de charge, Lunette arrière chauffante | 20.0 A |
| 8 | Europe, Sondes lambda chauffantes, Injection de carburant | 10.0 A |
| 9 | Non utilisé | |
| 10 | Signal de charge, Indicateur d’anomalie de fonctionnement/Connecteur Data-link, NONDTC, Verrouillage de changement de vitesse de la transmission automatique, Climatisation automatique, Éclairage intérieur, Indicatif(s) musical d’avertissement, Lave-phares, Lunette arrière chauffante, Toit ouvrant électrique, Sièges chauffants, Vitres électriques, Fermeture centralisée, Systeme de telecommande multifonctions, Système de sécurité, Système de navigation | 10.0 A |
| 11 | Alimentation principale et circuit de terre, capteur de vitesse du véhicule (transmission automatique), Capteur de température ATF, Unité de commande de transmission, alimentation | 10.0 A |
| 12 | Capteur de vitesse du véhicule, Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Alimentation principale et circuit de terre, Capteur de température ATF, Unité de commande de transmission, alimentation, Climatisation automatique, Éclairage intérieur, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Indicatif(s) musical d’avertissement, Horloge, Lunette arrière chauffante, Antenne électrique, Fermeture centralisée, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 13 | Éclairage intérieur, Éclairage du coffre à bagages, Lunette arrière chauffante | 10.0 A |
| 14 | Chauffage, Climatisation automatique, Climatisation manuelle | 15.0 A |
| 15 | Coupure du climatiseur, Climatisation automatique, Climatisation manuelle | 10.0 A |
| 16 | Chauffage, Climatisation automatique, Climatisation manuelle | 15.0 A |
| 17 | Alimentation principale et circuit de terre, Injection de carburant, Injecteur(s), Unité de commande du relais, Pompe à carburant | 10.0 A |
| 18 | Système de retenue supplémentaire (SRS) | 10.0 A |
| 19 | Non utilisé | |
| 20 | Sonde(s) lambda chauffante(s), Capteur de position du papillon des gaz, Ventilateur de refroidissement, Solénoïde(s) de purge du bidon d’évaporation, Solénoïde de commande de synchronisation de la soupape d’admission, Solénoïde de commande du tourbillon, Solénoïde de recyclage des gaz d’échappement, Signal de démarrage, Système voyant lumière du jour actif, Système de sécurité | 10.0 A |
| 21 | Signal de démarrage, Système voyant lumière du jour actif | 10.0 A |
| 22 | Allume-cigare | 15.0 A |
| 23 | Non utilisé | |
| 24 | Modèles non-européens, Miroirs électriques, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 25 | Essuie-glace de pare-brise, Lave-glace(s) | 20.0 A |
| 26 | Éclairage de l’avertisseur de danger, Indicateurs de direction | 10.0 A |
| 27 | Europe, Essuie-glace de pare-brise, Lave-glace(s) | 10.0 A |
| 28 | Essuie-glace/lave-glace arrière | 10.0 A |
| 29 | Pompe à carburant | 15.0 A |
| 30 | Capteur de vitesse du véhicule, Indicateur d’anomalie de fonctionnement/Connecteur Data-link, NONDTC, Interrupteur de position stationnement/neutre, ABS, Système de retenue supplémentaire (SRS), Système de charge, Système voyant lumière du jour actif, Feu(x) de recul, Éclairage, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Indicatif(s) musical d’avertissement, Lampe de signalisation de position de la transmission automatique, Horloge, Système de sécurité, Système de navigation | 10.0 A |
| 31 | ABS, Ou, Unité de commande ESP | 10.0 A |
| SP1 | Fusible/relais de réserve | |
| SP2 | Fusible/relais de réserve | |
| SP3 | Fusible/relais de réserve | |
| R1 | Europe et Chine, Relais de feu antibrouillard arrière | |
| R2 | Modèles non-européens, Relais de vitre électrique | |
| R3 | Modèles non-européens, Relais de déclenchement du hayon/coffre | |
| R4a | Modèles non-européens, Relais du système de télécommande multi-fonctions |
Schéma de la boîte à fusibles (Hayon).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Miroirs électriques, Audio, Allume-cigare, Système de navigation | 10.0 A |
| 2 | Interrupteur du feu d’arrêt, NONDTC, Verrouillage de changement de vitesse de la transmission automatique | 10.0 A |
| 3 | Allume-cigare | 15.0 A |
| 4 | Non utilisé | |
| 5 | Vibreur(s) d’avertissement, Fermeture centralisée, Indicateurs de direction, Éclairage de l’avertisseur de danger, Éclairage intérieur, Lunette arrière chauffante, Systeme de telecommande multifonctions | 15.0 A |
| 6 | Non utilisé | |
| 7 | Lunette arrière chauffante | 20.0 A |
| 8 | Sonde(s) lambda chauffante(s), Injection de carburant | 10.0 A |
| 9 | Non utilisé | |
| 10 | Indicateur d’anomalie de fonctionnement/Connecteur Data-link, NONDTC, Verrouillage de changement de vitesse de la transmission automatique, Indicateurs de direction, Éclairage de l’avertisseur de danger, Éclairage intérieur, Indicatif(s) musical d’avertissement, Système de navigation, Vitres électriques, Lave-phares, Fermeture centralisée, Lunette arrière chauffante, Siège(s) chauffant(s), Toit ouvrant électrique, Systeme de telecommande multifonctions, Éclairage | 10.0 A |
| 11 | Alimentation principale et circuit de terre, capteur de vitesse du véhicule (transmission automatique), Capteur de température ATF, Unité de commande de transmission, alimentation | 10.0 A |
| 12 | Capteur de vitesse du véhicule, Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Capteur de température ATF, Unité de commande de transmission, alimentation, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Indicateurs de direction, Éclairage de l’avertisseur de danger, Système de sécurité, Horloge, Éclairage intérieur, Indicatif(s) musical d’avertissement, Fermeture centralisée, Systeme de telecommande multifonctions | 10.0 A |
| 13 | Éclairage intérieur, Éclairage du coffre à bagages, Lunette arrière chauffante | 10.0 A |
| 14 | Chauffage, Climatisation manuelle | 15.0 A |
| 15 | Coupure du climatiseur, Climatisation manuelle, Chauffage | 10.0 A |
| 16 | Chauffage, Climatisation manuelle | 15.0 A |
| 17 | Alimentation principale et circuit de terre, Injection de carburant, Injecteur(s), Unité de commande du relais, Pompe à carburant | 10.0 A |
| 18 | Système de retenue supplémentaire (SRS) | 10.0 A |
| 19 | Non utilisé | |
| 20 | Projecteurs (avec système voyant lumière du jour actif), Système de démarrage, Ventilateur de refroidissement, Solénoïde de commande de purge des vapeurs de carburant, Solénoïde de commande du tourbillon, Solénoïde de commande de synchronisation de la soupape d’admission, Capteur de position du papillon des gaz, Capteur de position du papillon des gaz, Système de sécurité | 10.0 A |
| 21 | Signal de démarrage, Système voyant lumière du jour actif | 10.0 A |
| 22 | Allume-cigare | 15.0 A |
| 23 | Non utilisé | |
| 24 | Non utilisé | |
| 25 | Essuie-glace de pare-brise, Lave-glace(s) | 20.0 A |
| 26 | Non utilisé | |
| 27 | Essuie-glace de pare-brise, Lave-glace(s), Essuie-glace arrière, Rondelle arrière | 10.0 A |
| 28 | Essuie-glace/lave-glace arrière | 15.0 A |
| 29 | Pompe à carburant | 15.0 A |
| 30 | Feu(x) de recul, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Système de charge, Horloge, Système de retenue supplémentaire (SRS), ABS, Éclairage, Témoins d’avertissement, Détecteur de vitesse du véhicule (VSS), Indicateur d’anomalie de fonctionnement/Connecteur Data-link, NONDTC, Interrupteur de position stationnement/neutre, Capteur de vitesse du véhicule (transmission manuelle), Système de navigation, Projecteurs (avec système voyant lumière du jour actif) | 10.0 A |
| 31 | ABS, Unité de commande ESP | 10.0 A |
| SP1 | Fusible/relais de réserve | |
| SP2 | Fusible/relais de réserve | |
| SP3 | Fusible/relais de réserve | |
| R1 | Non utilisé | |
| R2 | Modèles non-européens, Relais de vitre électrique | |
| R3 | Modèles non-européens, Relais de déclenchement du hayon/coffre | |
| R4 | Modèles non-européens, Relais du système de télécommande multi-fonctions | |
| R5 | Coupe-circuit |

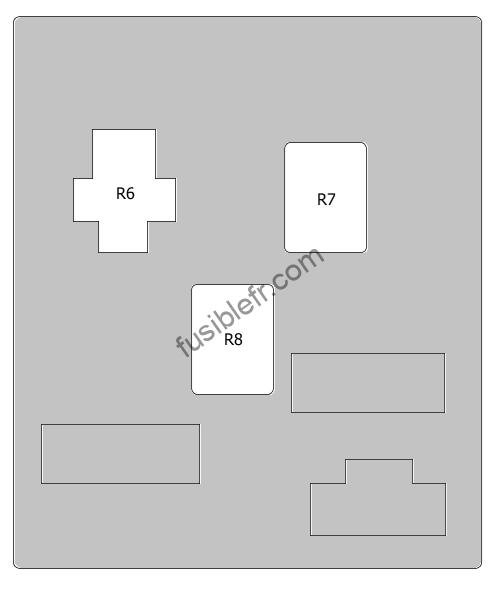

L’arrière du boîtier à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| R6 | Relais d’allumage | Non utilisé |
| R7 | Relais de soufflerie | Non utilisé |
| R8 | Relais accessoire | Non utilisé |
Boîte à fusibles dans le compartiment moteur.

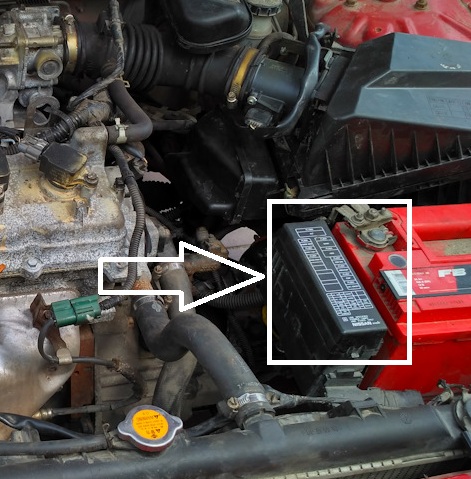

Il est situé près de la batterie.

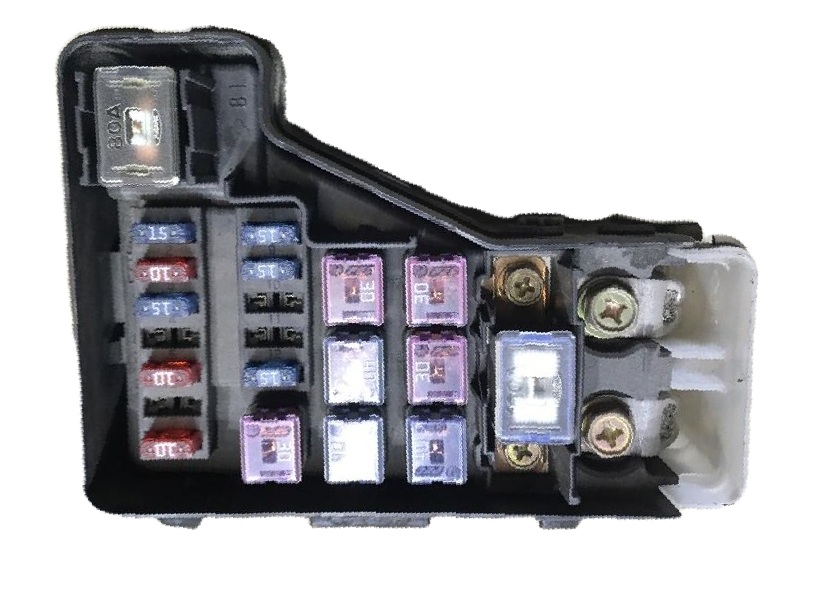

Boîte à fusibles dans le compartiment moteur (type 1).

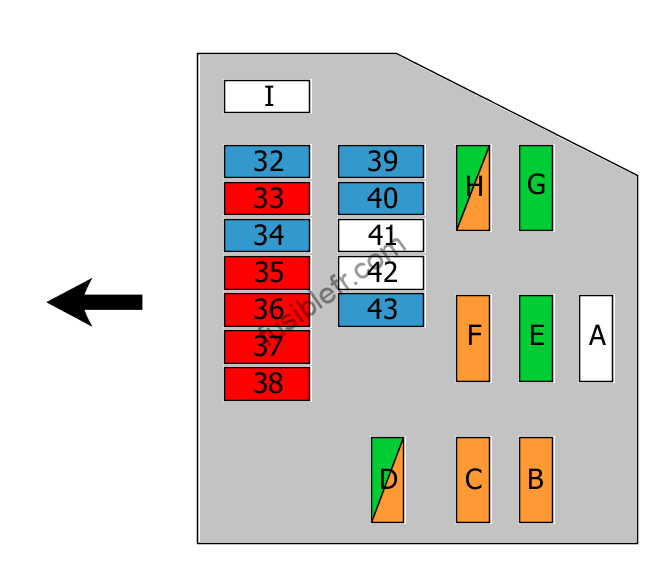

Schéma de la boîte à fusibles (type 1, Berline, Transmission automatique).
| Num | Circuits protégés | Amps |
|---|---|---|
| 32 | Audio, Téléphone mains libres, Système de navigation | 15.0 A |
| 33 | Système de charge, Avertisseur, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 34 | Alimentation principale et circuit de terre, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Système de commande du volume de la recirculation des gaz d’échappement (EGR), Résistance de réglage de monoxyde de carbone (CO), Relais de l’unité de commande du moteur, Pompe d’injection, Débitmètre d’air massique, Interrupteur de la pédale de frein, Capteur de position du papillon des gaz, Système de sécurité | 15.0 A |
| 35 | Modèles non-européens, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 36 | Alimentation principale et circuit de terre, Capteur de position d’arbre à cames, Capteur du position de vilebrequin, Débitmètre d’air massique, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Système de commande du volume de la recirculation des gaz d’échappement (EGR), Résistance de réglage de monoxyde de carbone (CO), Relais de l’unité de commande du moteur, Système de sécurité | 10.0 A |
| 37 | Modèles non-européens, Éclairage intérieur, Indicatif(s) musical d’avertissement, Lunette arrière chauffante, Fermeture centralisée, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 38 | Signal de charge, Système voyant lumière du jour actif, Correction de hauteur des projecteurs, Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Feux antibrouillard avant, Feu(x) antibrouillard arrière(s), Éclairage, Indicatif(s) musical d’avertissement, Lave-phares | 10.0 A |
| 39 | Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Feu(x) antibrouillard arrière(s) | 15.0 A |
| 40 | Signal de charge, Projecteurs, Projecteurs (avec système voyant lumière du jour actif) | 15.0 A |
| 41 | Non utilisé | |
| 42 | Non utilisé | |
| 43 | Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Feux antibrouillard avant, Éclairage | 15.0 A |
| A | Relais d’allumage, Système de charge, Boîte à fusibles dans l’habitacle, fusibles 2, 4 – 7, Boîte à fusibles dans le compartiment moteur, fusibles 39, 40, 43, D, E, H | 100.0 A |
| B | Interrupteur d’allumage | 40.0 A |
| C | ABS, Ou, Unité de commande ESP | 40.0 A |
| D1 | Europe, Ventilateur de refroidissement | 30.0 A |
| D2 | Modèles non-européens, Ventilateur de refroidissement | 40.0 A |
| E | Coupe-circuit, Éclairage intérieur, Indicatif(s) musical d’avertissement, Lunette arrière chauffante, Toit ouvrant, Vitres électriques, Fermeture centralisée, Systeme de telecommande multifonctions, Système de sécurité | 30.0 A |
| F | ABS, Ou, Unité de commande ESP | 40.0 A |
| G | Lave-phares | 30.0 A |
| H1 | Europe, Ventilateur de refroidissement | 30.0 A |
| H2 | Modèles non-européens, Ventilateur de refroidissement | 40.0 A |
| I | Relais accessoire, Relais d’allumage, Relais du moteur de soufflerie, Boîte à fusibles dans l’habitacle, fusibles 12, 13 | 80.0 A |

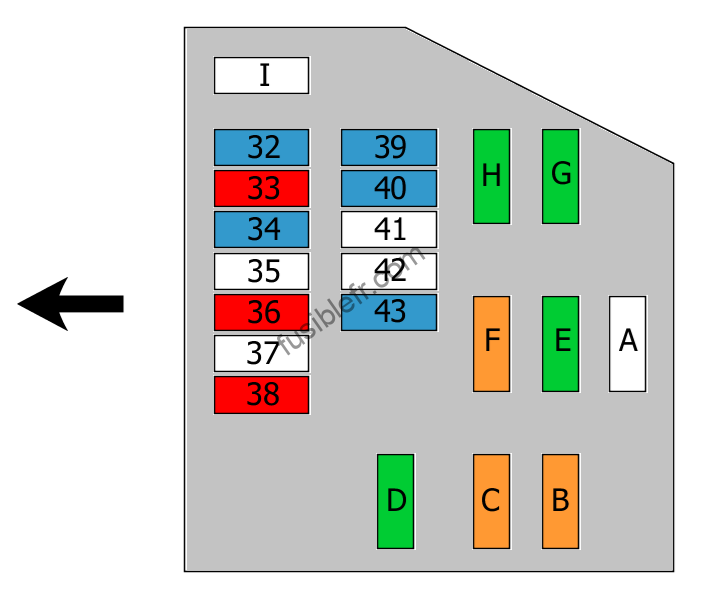

Schéma de la boîte à fusibles (type 1, avec système voyant lumière du jour actif, (Hayon)).
| Num | Circuits protégés | Amps |
|---|---|---|
| 32 | Audio, Système de navigation | 15.0 A |
| 33 | Système de charge, Avertisseur | 10.0 A |
| 34 | Alimentation principale et circuit de terre, Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Recirculation des gaz d’échappement (EGR), Relais de l’unité de commande du moteur, Pompe d’injection, Débitmètre d’air massique, Interrupteur de la pédale de frein, Système de sécurité | 15.0 A |
| 35 | Non utilisé | |
| 36 | Alimentation principale et circuit de terre, Capteur de position d’arbre à cames, Capteur du position de vilebrequin | 10.0 A |
| 37 | Non utilisé | |
| 38 | Projecteurs (avec système voyant lumière du jour actif), Feu(x) antibrouillard arrière(s), Interrupteur de feu antibrouillard arrière, Feux antibrouillard avant, Interrupteur des feux antibrouillards, avant, Éclairage, Correction de hauteur des projecteurs, Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Lave-phares, Vibreur(s) d’avertissement, Unité de commande du système voyant lumière du jour | 10.0 A |
| 39 | Projecteurs, Projecteurs (avec système voyant lumière du jour actif) | 15.0 A |
| 40 | Projecteurs, Projecteurs (avec système voyant lumière du jour actif) | 15.0 A |
| 41 | Non utilisé | |
| 42 | Non utilisé | |
| 43 | Feux antibrouillard avant | 15.0 A |
| A | Relais d’allumage, Système de charge, Boîte à fusibles dans l’habitacle, fusibles 2, 3, 5, 7, Boîte à fusibles dans le compartiment moteur, fusibles 39, 40, 43, D, E, H | 100.0 A |
| B | Interrupteur d’allumage | 40.0 A |
| C | ABS, Ou, Unité de commande ESP | 40.0 A |
| D | Ventilateur de refroidissement | 30.0 A |
| E | Coupe-circuit, Éclairage, Vitres électriques, Toit ouvrant électrique, Fermeture centralisée, Systeme de telecommande multifonctions | 30.0 A |
| F | ABS, Ou, Unité de commande ESP | 40.0 A |
| G | Lave-phares | 30.0 A |
| H | Ventilateur de refroidissement | 30.0 A |
| I | Relais accessoire, Relais d’allumage, Relais du moteur de soufflerie, Boîte à fusibles dans l’habitacle, fusibles 12, 13 | 80.0 A |

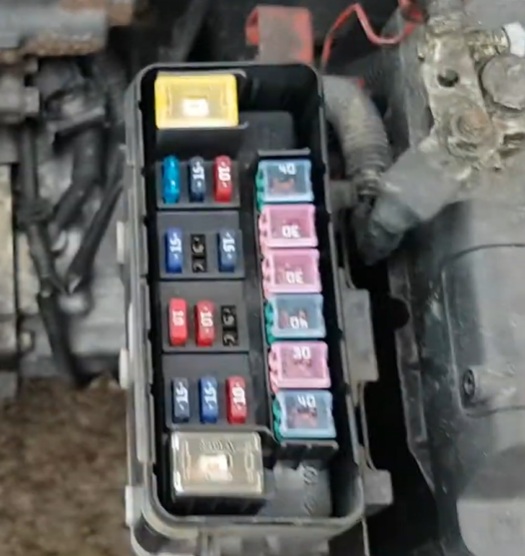

Boîte à fusibles dans le compartiment moteur (type 2).

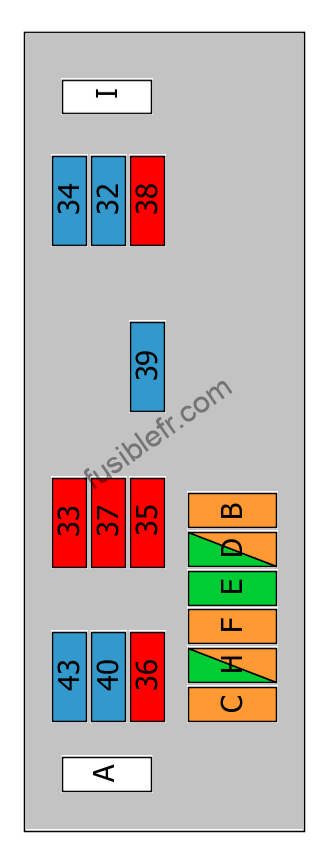

Schéma de la boîte à fusibles (type 2, Berline, Transmission manuelle).
| Num | Circuits protégés | Amps |
|---|---|---|
| 32 | Audio, Téléphone mains libres, Système de navigation | 15.0 A |
| 33 | Système de charge, Avertisseur, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 34 | Alimentation principale et circuit de terre, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Système de commande du volume de la recirculation des gaz d’échappement (EGR), Résistance de réglage de monoxyde de carbone (CO), Relais de l’unité de commande du moteur, Pompe d’injection, Débitmètre d’air massique, Interrupteur de la pédale de frein, Capteur de position du papillon des gaz, Système de sécurité | 15.0 A |
| 35 | Modèles non-européens, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 36 | Alimentation principale et circuit de terre, Capteur de position d’arbre à cames, Capteur du position de vilebrequin, Débitmètre d’air massique, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Système de commande du volume de la recirculation des gaz d’échappement (EGR), Résistance de réglage de monoxyde de carbone (CO), Relais de l’unité de commande du moteur, Système de sécurité | 10.0 A |
| 37 | Modèles non-européens, Éclairage intérieur, Indicatif(s) musical d’avertissement, Lunette arrière chauffante, Fermeture centralisée, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 38 | Signal de charge, Système voyant lumière du jour actif, Correction de hauteur des projecteurs, Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Feux antibrouillard avant, Feu(x) antibrouillard arrière(s), Éclairage, Indicatif(s) musical d’avertissement, Lave-phares | 10.0 A |
| 39 | Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Feu(x) antibrouillard arrière(s) | 15.0 A |
| 40 | Signal de charge, Projecteurs, Projecteurs (avec système voyant lumière du jour actif) | 15.0 A |
| 43 | Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Feux antibrouillard avant, Éclairage | 15.0 A |
| A | Relais d’allumage, Système de charge, Boîte à fusibles dans l’habitacle, fusibles 2, 4 – 7, Boîte à fusibles dans le compartiment moteur, fusibles 39, 40, 43, D, E, H | 80.0 A |
| B | Interrupteur d’allumage | 40.0 A |
| C | ABS, Ou, Unité de commande ESP | 40.0 A |
| D1 | Europe, Ventilateur de refroidissement | 30.0 A |
| D2 | Modèles non-européens, Ventilateur de refroidissement | 40.0 A |
| E | Coupe-circuit, Éclairage intérieur, Indicatif(s) musical d’avertissement, Lunette arrière chauffante, Toit ouvrant, Vitres électriques, Fermeture centralisée, Systeme de telecommande multifonctions, Système de sécurité | 30.0 A |
| F | ABS, Ou, Unité de commande ESP | 40.0 A |
| H1 | Europe, Ventilateur de refroidissement | 30.0 A |
| H2 | Modèles non-européens, Ventilateur de refroidissement | 40.0 A |
| I | Relais accessoire, Relais d’allumage, Relais du moteur de soufflerie, Boîte à fusibles dans l’habitacle, fusibles 12, 13 | 60.0 A |

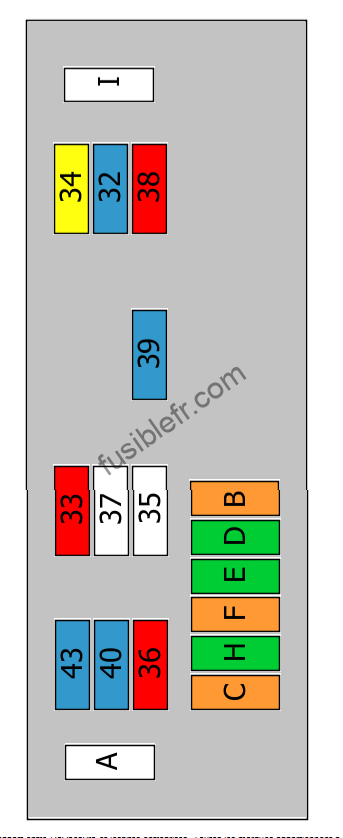

Schéma de la boîte à fusibles (type 2, sans système voyant lumière du jour actif, (Hayon)).
| Num | Circuits protégés | Amps |
|---|---|---|
| 32 | Audio, Système de navigation | 15.0 A |
| 33 | Système de charge, Avertisseur | 10.0 A |
| 34 | Alimentation principale et circuit de terre, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Relais de l’unité de commande du moteur, Pompe d’injection, Débitmètre d’air massique, Interrupteur de la pédale de frein, Système de sécurité | 20.0 A |
| 35 | Non utilisé | |
| 36 | Alimentation principale et circuit de terre, Capteur de position d’arbre à cames, Capteur du position de vilebrequin, Débitmètre d’air massique, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Relais de l’unité de commande du moteur, Système de sécurité | 10.0 A |
| 37 | Non utilisé | |
| 38 | Projecteurs, Feu(x) antibrouillard arrière(s), Interrupteur de feu antibrouillard arrière, Feux antibrouillard avant, Interrupteur des feux antibrouillards, avant, Éclairage, Correction de hauteur des projecteurs, Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Lave-phares, Vibreur(s) d’avertissement | 10.0 A |
| 39 | Projecteurs | 15.0 A |
| 40 | Projecteurs | 15.0 A |
| 43 | Feux antibrouillard avant | 15.0 A |
| A | Relais d’allumage, Système de charge, Boîte à fusibles dans l’habitacle, fusibles 2, 3, 5, 7, Boîte à fusibles dans le compartiment moteur, fusibles 39, 40, 43, D, E, H | 80.0 A |
| B | Interrupteur d’allumage | 40.0 A |
| C | ABS, Ou, Unité de commande ESP | 40.0 A |
| D | Ventilateur de refroidissement | 30.0 A |
| E | Coupe-circuit, Éclairage, Vitres électriques, Toit ouvrant électrique, Fermeture centralisée, Systeme de telecommande multifonctions | 30.0 A |
| F | ABS, Ou, Unité de commande ESP | 40.0 A |
| H | Ventilateur de refroidissement | 30.0 A |
| I | Relais accessoire, Relais d’allumage, Relais du moteur de soufflerie, Boîte à fusibles dans l’habitacle, fusibles 12, 13 | 60.0 A |

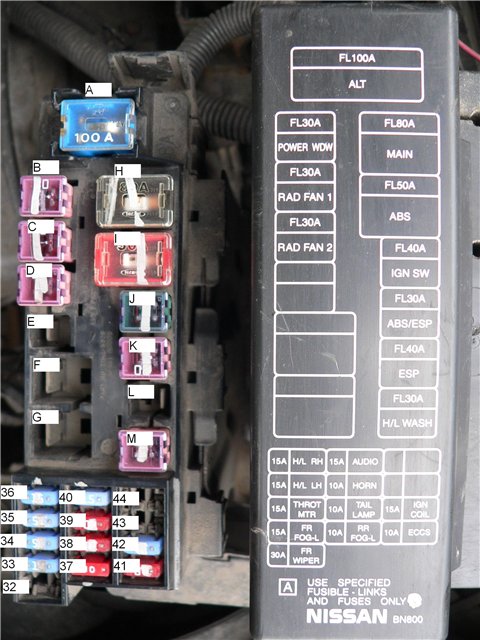

Boîte à fusibles dans le compartiment moteur (type 3).
| A | (100A) Générateur, boîte à fusibles/relais du compartiment moteur 1 – Fusibles FB-FE/FG/F33-F36, boîte à fusibles/relais du tableau de bord 1 – Fusibles F2/F5/F7/F25/F27-F31 |
| B | (30A) Verrouillage centralisé, toit ouvrant, vitres électriques, éclairage du tableau de bord |
| C | (30A) Moteur de ventilateur de refroidissement (essence) |
| D | (30A) Moteur de ventilateur de refroidissement (essence) |
| E | pour les moteurs diesel |
| F | pour les moteurs diesel |
| G | (60A) Bougies de préchauffage |
| H | (80A) Boîte à fusibles/relais du tableau de bord 1 – Fusibles F8/F10-14/F16/F22 |
| I | (40/60A) Système antiblocage des roues (ABS), programme de stabilité électronique (ESP) |
| J | (40A) Contacteur d’allumage |
| K | (30A) Système antiblocage des roues (ABS), programme électronique de stabilité (ESP) |
| L | (40A) Système antiblocage des roues (ABS), programme électronique de stabilité (ESP) |
| M | (30A) Lave-phares/Système de lave-phares |
| F32 | (20A) lave-glace arrière |
| F33 | (15A) Feux de brouillard |
| F34 | (15A) Système de gestion du moteur (essence) |
| F35 | (15A) Feu de jour, phare gauche |
| F36 | (15A) Feu de jour, phare droit |
| F37 | (10A) Feux de brouillard arrière |
| F38 | (10A) Feux de brouillard (sans phares antibrouillard) |
| F39 | (10A) Klaxon, système de charge, système audio |
| F40 | (15A) Système audio, téléphone, système de navigation, horloge |
| F41 | (10A) Gestion du moteur, gestion de la transmission (essence) |
| F42 | (15A) Système de gestion du moteur (essence) |
| F43 | (10A) Gestion du moteur, gestion de la transmission (Diesel) |
| F44 | (20A) Gestion du moteur, gestion de la transmission, antidémarrage (Diesel) |

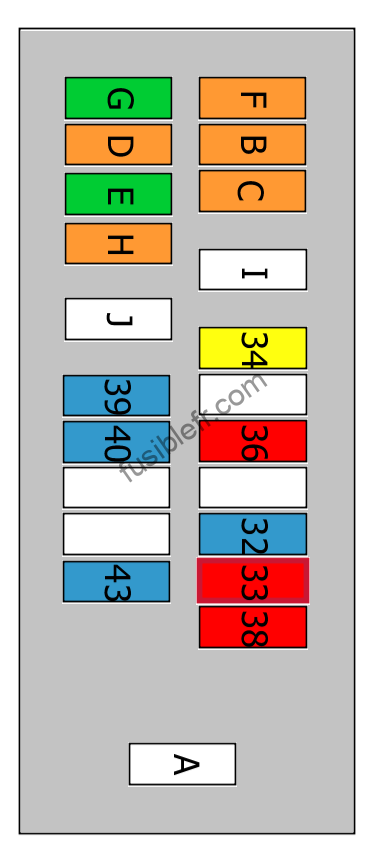

Boîte à fusibles dans le compartiment moteur (type 4, diesel).
| Num | Circuits protégés | Amps |
|---|---|---|
| 32 | Audio, Téléphone mains libres, Système de navigation | 15.0 A |
| 33 | Système de charge, Avertisseur, Systeme de telecommande multifonctions, Système de sécurité | 10.0 A |
| 34 | Alimentation principale et circuit de terre, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Système de commande du volume de la recirculation des gaz d’échappement (EGR), Résistance de réglage de monoxyde de carbone (CO), Relais de l’unité de commande du moteur, Pompe d’injection, Débitmètre d’air massique, Interrupteur de la pédale de frein, Capteur de position du papillon des gaz, Système de sécurité | 20.0 A |
| 36 | Alimentation principale et circuit de terre, Capteur de position d’arbre à cames, Capteur du position de vilebrequin, Débitmètre d’air massique, Recirculation des gaz d’échappement (EGR), Signal d’allumage, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde de recyclage des gaz d’échappement, Système de commande du volume de la recirculation des gaz d’échappement (EGR), Résistance de réglage de monoxyde de carbone (CO), Relais de l’unité de commande du moteur, Système de sécurité | 10.0 A |
| 38 | Signal de charge, Système voyant lumière du jour actif, Correction de hauteur des projecteurs, Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Feux antibrouillard avant, Feu(x) antibrouillard arrière(s), Éclairage, Indicatif(s) musical d’avertissement, Lave-phares | 10.0 A |
| 39 | Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Feu(x) antibrouillard arrière(s) | 15.0 A |
| 40 | Signal de charge, Projecteurs, Projecteurs (avec système voyant lumière du jour actif) | 15.0 A |
| 43 | Feux arrière, Feux de stationnement, Éclairage de la plaque d’immatriculation, Feux antibrouillard avant, Éclairage | 15.0 A |
| A | Relais d’allumage, Système de charge, Boîte à fusibles dans l’habitacle, fusibles 2, 4 – 7, Boîte à fusibles dans le compartiment moteur, fusibles 39, 40, 43, D, E, H, J | 100.0 A |
| B | Interrupteur d’allumage | 40.0 A |
| C | ABS, Ou, Unité de commande ESP | 40.0 A |
| D | Ventilateur de refroidissement | 40.0 A |
| E | Coupe-circuit, Éclairage intérieur, Indicatif(s) musical d’avertissement, Lunette arrière chauffante, Toit ouvrant, Vitres électriques, Fermeture centralisée, Systeme de telecommande multifonctions, Système de sécurité | 30.0 A |
| F | ABS, Ou, Unité de commande ESP | 40.0 A |
| G | Lave-phares | 30.0 A |
| H | Ventilateur de refroidissement | 40.0 A |
| I | Relais accessoire, Relais d’allumage, Relais du moteur de soufflerie, Boîte à fusibles dans l’habitacle, fusibles 12, 13 | 80.0 A |
| J | Bougies de préchauffage | 60.0 A |
Boîte à relais dans le compartiment moteur.
Boîte à relais dans le compartiment moteur, (Berline),(2000 – ).
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Modèles non-européens, Relais du projecteur droit | |
| R2 | Relais de feu antibrouillard, avant | |
| R3 | Relais de position stationnement/neutre (transmission automatique) | |
| R4 | Relais de climatisation | |
| R5 | Relais d’avertisseur | |
| R6 | Ventilateur de refroidissement, relais 1 | |
| R7 | Modèles non-européens, Relais du projecteur gauche | |
| R8 | Relais d’avertissement antivol (avec système de sécurité) | |
| R9 | Europe, Relais du projecteur gauche | |
| R10 | Ventilateur de refroidissement, relais 3 | |
| R11a | Relais de sirène d’alarme | |
| R11b | Europe, Relais du projecteur droit | |
| R12 | Ventilateur de refroidissement, relais 2 | |
| R13a | Résistance de réglage de monoxyde de carbone (CO) (avec convertisseur catalytique trois voies) | |
| R13b | Minuterie du lave-phare (avec système voyant lumière du jour actif) |
Boîte à relais dans le compartiment moteur, (Hayon),(2000 – ).
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Modèles non-européens; Relais du projecteur droit | |
| R2 | Relais de feu antibrouillard, avant | |
| R3 | Relais d’essuie-glace de pare-brise | |
| R4 | Relais de climatisation | |
| R5 | Relais d’avertisseur | |
| R6 | Ventilateur de refroidissement, relais 1 | |
| R7 | Modèles non-européens; Relais du projecteur gauche | |
| R8 | Relais d’avertissement antivol (avec système de sécurité) | |
| R9 | Relais de position stationnement/neutre (transmission automatique) | |
| R10 | Relais du projecteur gauche (avec système voyant lumière du jour actif) | |
| R11a | Relais de sirène d’alarme | |
| R11b | Relais d’essuie-glace arrière | |
| R12 | Relais du projecteur droit (avec système voyant lumière du jour actif) | |
| R13a | Résistance de réglage de monoxyde de carbone (CO) (avec convertisseur catalytique trois voies); Minuterie du lave-phare (avec système voyant lumière du jour actif) |
Boîte à relais dans le compartiment moteur, (Berline), (diesel).
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Relais du projecteur droit | |
| R2 | Relais de feu antibrouillard, avant | |
| R3 | Relais de position stationnement/neutre (transmission automatique) | |
| R4 | Relais de climatisation | |
| R5 | Relais d’avertisseur | |
| R6 | Ventilateur de refroidissement, relais 1 | |
| R7 | Relais du projecteur gauche | |
| R8 | Relais d’avertissement antivol (avec système de sécurité) | |
| R9 | Relais du projecteur gauche | |
| R10 | Ventilateur de refroidissement, relais 3 | |
| R11a | Relais de sirène d’alarme | |
| R11b | Relais du projecteur droit | |
| R12 | Ventilateur de refroidissement, relais 2 | |
| R13 | Minuterie du lave-phare (avec système voyant lumière du jour actif) |
Boîte à relais dans le compartiment moteur, (Hayon), diesel).
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Non utilisé | |
| R2 | Relais de feu antibrouillard, avant | |
| R3 | Relais d’essuie-glace de pare-brise | |
| R4 | Relais de climatisation | |
| R5 | Relais d’avertisseur | |
| R6 | Ventilateur de refroidissement, relais 1 | |
| R7 | Non utilisé | |
| R8 | Relais d’avertissement antivol (avec système de sécurité) | |
| R9 | Ventilateur de refroidissement, relais 4 | |
| R10 | Ventilateur de refroidissement, relais 3 | |
| R11a | Relais de sirène d’alarme | |
| R11b | Relais d’essuie-glace arrière | |
| R12 | Ventilateur de refroidissement, relais 2 | |
| R13 | Minuterie du lave-phare (avec système voyant lumière du jour actif) |
Schéma boîte à fusibles Nissan Cabstar E (TL0)
Schéma boîte à fusibles Nissan Note (E11)
Schéma boîte à fusibles Nissan Interstar (X70)
Schéma boîte à fusibles Nissan Pathfinder (R51)
Schéma boîte à fusibles Nissan Kubistar (X76)
Schéma boîte à fusibles Nissan Primastar (X83)
Schéma boîte à fusibles Nissan Navara (D40)
Schéma boîte à fusibles Nissan 350Z (Z33)
