Schéma boîte à fusibles Opel /Vauxhall Agila B
Auteur: Ramon Watkins.Nous examinons les modèles Opel /Vauxhall Agila B 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Diesel, essence (1.0 12V, 1.2 16V, 1.3 CDTi). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F23/15A –Boîte à fusibles dans l’habitacle. |
Tableau fusible Opel /Vauxhall Agila B.
Connaître l’emplacement et le rôle des fusibles de votre Opel/Vauxhall Agila B est essentiel pour une utilisation en toute confiance. Vérifier et remplacer régulièrement les fusibles permet de prévenir de nombreux problèmes et de prolonger la durée de vie du système électrique. Cela garantit non seulement la sécurité, mais aussi un confort de conduite accru. En comprenant parfaitement la conception de leur véhicule, les conducteurs peuvent optimiser son entretien et son utilisation.
Contenu:
Boîte à fusibles dans l’habitacle.
Boîte à fusibles et relais dans le compartiment moteur.
Boîte à fusibles et relais dans le compartiment moteur (diesel).
Fusibles principaux sur la batterie.
Boîte à fusibles dans l’habitacle.
Dans l’habitacle, la boîte à fusibles se trouve sous le tableau de bord, côté conducteur. Il faut retirer le couvercle de protection pour y accéder.

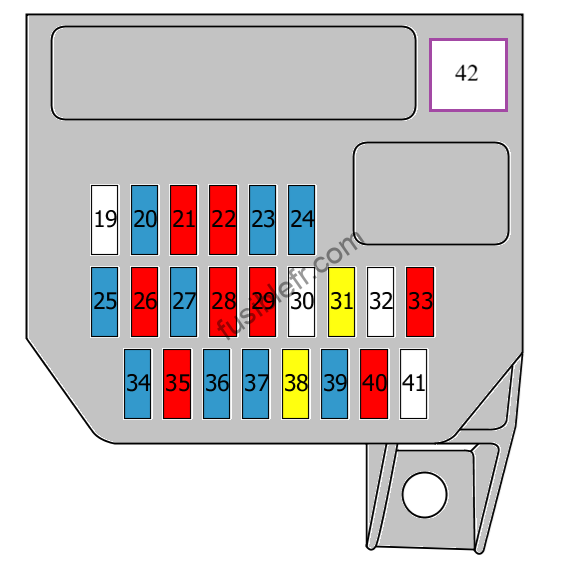

Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 19 | Non utilisé | |
| 20 | Alternateur; Bobines d’allumage; Unité de commande du moteur; Unité de commande d’immobilisateur | 15.0 A |
| 21 | Chauffage; Interrupteur de la transmission automatique; Feu de recul; Système de climatisation | 10.0 A |
| 22 | Tableau de bord; Interrupteur de lampe de détresse; Unité de commande de la carrosserie; Indicateur de direction | 10.0 A |
| 23 | Allume-cigare | 15.0 A |
| 24 | Alimentation | 15.0 A |
| 25 | Commande d’essuie-glace | 15.0 A |
| 26 | Unité de commande de démarrage; Contacteur de démarreur; Alimentation | 10.0 A |
| 27 | Unité de commande de l’airbag | 15.0 A |
| 28 | Unité de commande ABS; Capteur d’angle de braquage | 10.0 A |
| 29 | Interrupteur de l’éclairage; Système voyant lumière du jour actif | 10.0 A |
| 30 | Non utilisé | |
| 31 | Unité de commande de la carrosserie | 20.0 A |
| 32 | Aucune information est disponible | |
| 33 | Relais du démarreur | 10.0 A |
| 34 | Siège(s) chauffant(s) avant | 15.0 A |
| 35 | Ventilateur | 10.0 A |
| 36 | Interrupteur de l’éclairage | 15.0 A |
| 37 | Interrupteur d’allumage | 15.0 A |
| 38 | Lunette arrière chauffante | 20.0 A |
| 39 | Tableau de bord; Avertisseur; Indicateur de direction | 15.0 A |
| 40 | Unité de commande de démarrage | 10.0 A |
| 41 | Non utilisé | |
| 42 | Vitres | 30A |

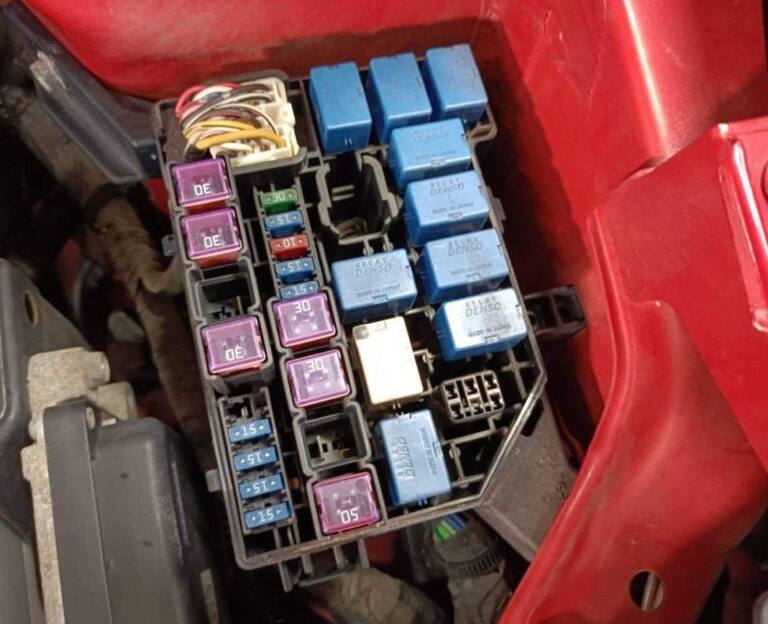

Boîte à fusibles et relais dans le compartiment moteur.
Sous le capot de la voiture, dans le compartiment moteur, la boîte à fusibles et à relais se trouve du côté gauche, à côté du montant.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Tableau de bord | 30.0 A |
| 2 | Relais de l’unité de commande du moteur | 15.0 A |
| 2 | Relais de l’unité de commande du moteur | 15.0 A |
| 3 | Compresseur, Système de climatisation | 10.0 A |
| 4 | Borne 15 | 15.0 A |
| 5 | Feux d’arrêt | 15.0 A |
| 6 | Unité de commande ABS | 30.0 A |
| 7 | Démarreur | 30.0 A |
| 8 | Tableau de bord | 30.0 A |
| 9 | Unité de commande de direction assistée | 50.0 A |
| 10 | Interrupteur d’allumage | 30.0 A |
| 11 | Moteur ventilateur de radiateur | 30.0 A |
| 12 | Non utilisé | |
| 13 | Unité de commande ABS/ESP | 30.0 A |
| 14 | Non utilisé | |
| 15 | Capteur de position du papillon des gaz | 15.0 A |
| 16 | Feu(x) antibrouillard avant | 15.0 A |
| 17 | Projecteur, gauche | 15.0 A |
| 18 | Projecteur, droit | 15.0 A |
| R1 | Relais du ventilateur du radiateur | |
| R2 | Relais du ventilateur du radiateur | |
| R3 | Relais du ventilateur du radiateur | |
| R4 | Relais de la pompe à carburant | |
| R5 | Compresseur, Système de climatisation | |
| R6 | Relais de borne 15 ou Système de démarrage | |
| R7 | Relais du démarreur | |
| R8 | Relais de l’unité de commande du moteur | |
| R9 | Relais de la soupape du papillon des gaz | |
| R10 | Relais de feu antibrouillard, avant |

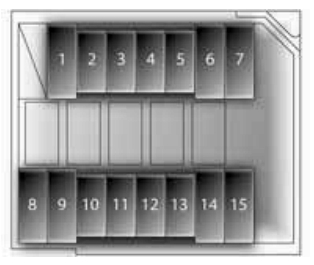

Boîte à fusibles et relais dans le compartiment moteur (diesel).
| N° | Circuit |
|---|---|
| 1 | Démarreur |
| 2 | Compresseur de climatisation |
| 3 | Pompe à carburant |
| 4 | Injection de carburant |
| 5 | Ventilateur de chauffage |
| 6 | Ventilateur de radiateur |
| 7 | module de commande de direction assistée |
| 8 | ABS, ESP |
| 9 | ABS, ESP |
| 10 | Interrupteur de feux stop |
| 11 | Phare (droit) |
| 12 | Phare (gauche) |
| 13 | Feux antibrouillard avant |
| 14 | Interrupteur d’allumage |
| 15 | Contacteur d’allumage, vitres électriques, essuie-glaces, démarreur |

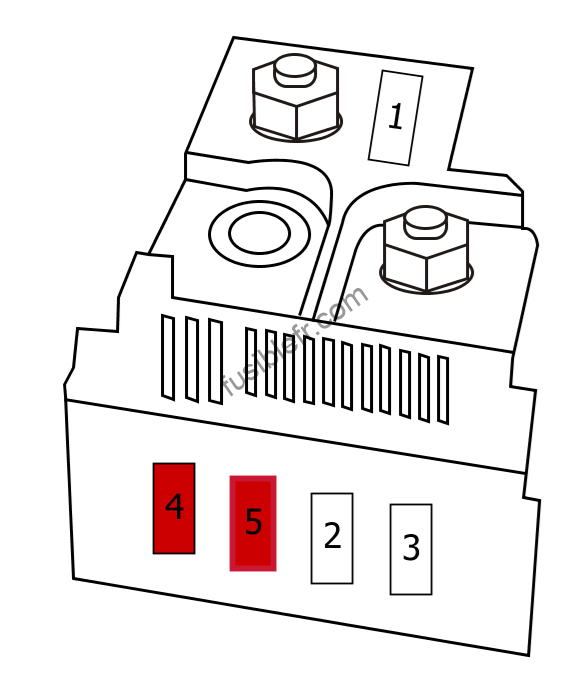

Fusibles principaux sur la batterie.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Alternateur, Fusibles principaux dans le compartiment moteur, fusibles 2 – 5 | 80.0 A |
| 2 | Boîte à fusibles et relais dans le compartiment moteur, fusibles 10, 11, 13, 16 – 18 | 80.0 A |
| 2 | Boîte à fusibles et relais dans le compartiment moteur, fusibles 10, 11, 13, 16 – 18 | 80.0 A |
| 3 | Boîte à fusibles et relais dans le compartiment moteur, fusibles 1 – 9 | 80.0 A |
| 4 | Boîte à fusibles dans l’habitacle, fusibles 29, 31, 36 – 39 | 50.0 A |
| 5 | Interrupteur d’allumage | 50.0 A |
