Schéma boîte à fusibles Opel /Vauxhall Calibra

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Calibra (C89) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997. Essence (2.0 16V, 2.0 Turbo, 2.0i, 2.5i V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F3/10A –Boîte à fusibles dans l’habitacle.

Le fusible de l’allume-cigare est situé sous le numéro F2/20A –Boîte à fusibles dans l’habitacle.

Tableau fusible Opel /Vauxhall Calibra.

L’Opel / Vauxhall Calibra a été produite de 1989 à 1997. Au cours de cette période, le véhicule a été proposé avec diverses motorisations, finitions et configurations électriques. Il n’existe donc pas de tableau de fusibles unique convenant sans exception à toutes les Calibra : les numéros d’emplacement et les intensités nominales peuvent varier selon l’année de fabrication, le marché et les équipements installés.

Vous trouverez ci-dessous un tableau pratique pour le diagnostic du système électrique. Il permet d’identifier le circuit à vérifier, mais ne remplace pas le schéma électrique spécifique à votre véhicule. Avant de remplacer un fusible, vérifiez le numéro de l’emplacement et l’intensité nominale en consultant le manuel du propriétaire ou le schéma figurant sur le couvercle du boîtier.

Contenu:

Boîte à fusibles dans l’habitacle.

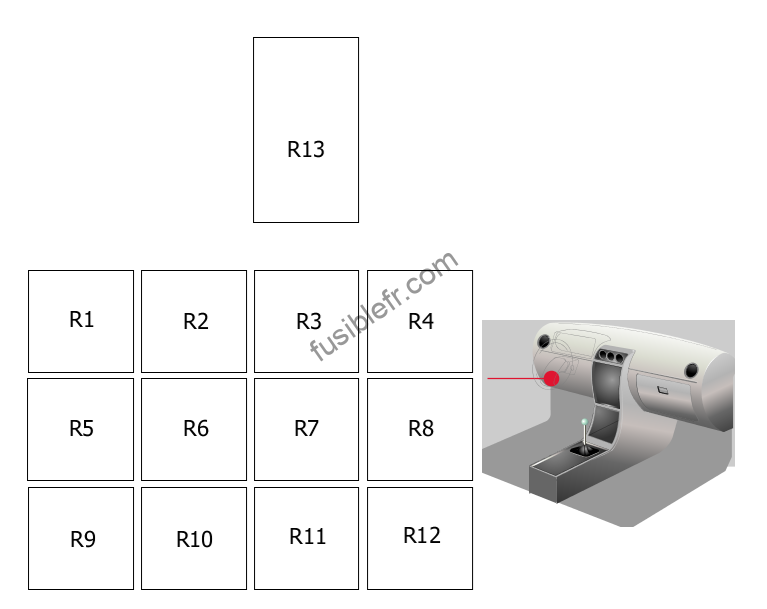

Relais dans l’habitacle, derrière la boîte à fusibles.



Boîte à fusibles dans l’habitacle.

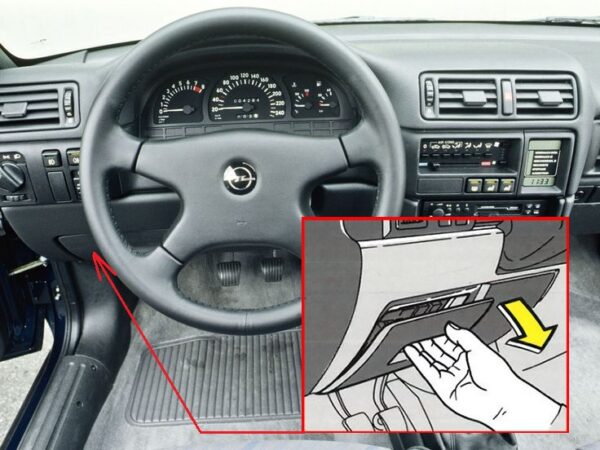

Les fusibles sont situés à droite de la colonne de direction, sous un cache. La disposition des fusibles est indiquée à l’intérieur de ce cache.

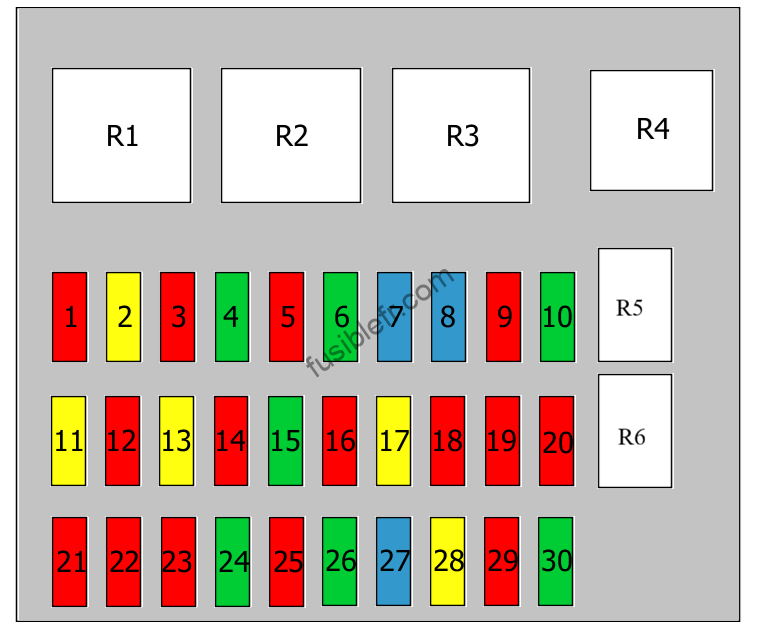

Schéma de la boîte à fusibles.

Opel /Vauxhall Calibra. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Feux arrière; Douille du connecteur de la remorque; Correction de hauteur des projecteurs, à gauche (1990)10.0 A
2Tableau de bord; Unité de commande de la suspension; Unité de commande de 4 roues motrices; Siège(s) chauffant(s), Allume-cigare20.0 A
3Allume-cigare; Convertisseur catalytique; Éclairage de l’habitacle; Relais du temporisateur des miroir(s) chauffant(s) et lunette arrière chauffante; Ventilateur de refroidissement; Moteur d’antenne10.0 A
4Ventilateur de refroidissement30.0 A
5Faisceau lumineux géré par le variateur gauche; Correction de hauteur des projecteurs, gauche (1989 et 05/1990 – 1994); Contrôle des ampoules (1990 – 1992)10.0 A
6Système de lavage/balayage; Relais du temporisateur du lave-phare; Avertisseur (-> 1992)30.0 A
7Unité de commande ABS; Feux d’arrêt; Douille du connecteur de la remorque; Contrôle des ampoules (1990 – 1992); Éclairage de l’avertisseur de danger; 4 roues motrices; Transmission automatique15.0 A
8Éclairage de l’avertisseur de danger; Éclairage intérieur; Ordinateur de bord; Horloge; Unité de commande 4 roues motrices (1989); Radio (1992 ->); Moteur d’antenne (1990 ->); Éclairage de l’habitacle; Ventilateur de refroidissement (1993 ->); Afficheur multifonctions15.0 A
9Éclairage de la plaque d’immatriculation; Interrupteurs; Faisceau lumineux géré par le variateur (-> 1992); Feu(x) antibrouillard; Phares allumés; Lave-phares; Système voyant lumière du jour actif (1992 ->)10.0 A
10Toit ouvrant coulissant30.0 A
11Pompe à carburant; Système d’alarme (à partir de 1994, sauf l’Allemagne); Immobilisateur (1995 ->)20.0 A
12Fermeture centralisée; Vitres; Miroir(s) chauffant(s)10.0 A
13Feux antibrouillard; Feu antibrouillard arrière (1992 ->)20.0 A
14ABS (1992 ->); Transmission automatique; Relais coupe-circuit d’alimentation10.0 A
15Lunette arrière chauffante; Miroir(s) chauffant(s); Système d’alarme (1993 ->)30.0 A
16Transmission automatique10.0 A
17Fermeture centralisée20.0 A
18Système voyant lumière du jour actif10.0 A
19Solénoïde de 4x10.0 A
20Radio (-> 1992); Avertisseur (1992 ->)10.0 A
21Feux de stationnement; Douille du connecteur de la remorque; Éclairage de plaque d’immatriculation en liaison avec le système voyant lumière du jour actif (1990 ->); Correction de hauteur des projecteurs, droit (1990 – 05/1991); Contrôle des ampoules (1990 – 1992)10.0 A
22Éclairage de l’avertisseur de danger; Feux arrière; Interrupteur de l’éclairage; Interrupteur de la transmission automatique; Suspension (1989); Ordinateur de bord; Chauffage du carburateur (-> 1993); Convertisseur catalytique (1992 ->); Afficheur multifonctions; Solénoïde de liquide de refroidissement (Japon à partir de 1994)10.0 A
23Faisceau principal droit10.0 A
24Ventilateur de refroidissement30.0 A
25Faisceau lumineux géré par le variateur droit; Correction de hauteur des projecteurs (1989)10.0 A
26Contrôle des ampoules (1990 – 1992)30.0 A
27Feu(x) antibrouillard arrière(s)15.0 A
28Douille du connecteur de la remorque20.0 A
29Lave-phares; Lave-glace; Lave-glace de la lunette arrière; Éclairage de l’habitacle (-> 1992)10.0 A
30Vitres30.0 A
R1Ronfleur
R2Centrale clignotante
R3Système de lavage/balayage intermittent
R4Feu(x) antibrouillard arrière(s)
R5Feux antibrouillard
R6Avertisseur ou lunette arrière chauffante



Relais dans l’habitacle, derrière la boîte à fusibles.

NumCircuits protégésAmps
R1Essuie-glace intermittent, arrière ou contrôle des ampoules
R2Lunette arrière et miroirs chauffants
R3Lave-phares
R4Faisceau principal
R5Non utilisé
R6Système de climatisation
R7Compresseur de climatiseur (transmission automatique)
R8Compresseur de climatiseur
R9Non utilisé
R10Ventilateur de refroidissement du climatiseur
R11Ventilateur de refroidissement du climatiseur
R12Aucune information est disponible
R13Convertisseur catalytique ou système voyant lumière du jour actif ou ronfleur
