Schéma boîte à fusibles Opel /Vauxhall Movano A (phase 1)

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Movano (X70) 1999, 2000, 2001, 2002, 2003 (phase 1). Diesel (1.9 TDi, 2.2 DTi, 2.5 D, 2.8 DTi). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F44/25A – Boîte à fusibles dans l’habitacle.

Tableau fusible Opel /Vauxhall Movano A.

Les fusibles de l’Opel Movano A protègent les circuits électriques du véhicule contre les surcharges et les courts-circuits. Si l’allume-cigare, les lève-vitres, l’éclairage ou tout autre équipement électrique cessent de fonctionner, la cause peut être un fusible grillé. Toutefois, la panne peut également provenir du câblage, d’un relais ou de l’appareil lui-même.

Il n’existe pas de schéma unique et universel pour l’Opel Movano A ; l’emplacement et l’affectation des fusibles peuvent varier selon l’année de fabrication, la motorisation, le niveau de finition et le marché de destination. Par conséquent, le tableau ci-dessous doit être utilisé à titre indicatif. Pour connaître le numéro exact du fusible et son intensité nominale, veuillez vous référer au schéma figurant sur le couvercle du boîtier à fusibles ou dans le manuel spécifique à votre véhicule.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

schéma de la boîte à fusibles et relais, (Minibus).
schéma de la boîte à fusibles et relais, (Camionnette).
schéma de la boîte à fusibles et relais, (option 2).

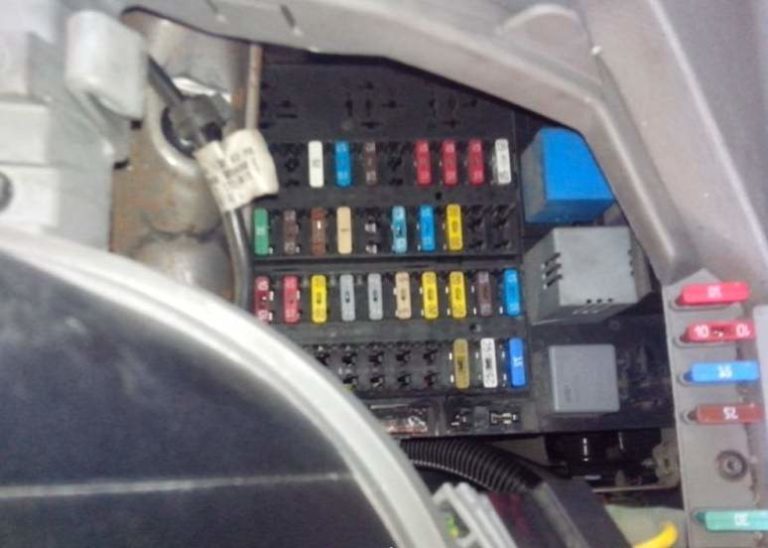

Boîte à fusibles dans l’habitacle.

Se trouve sous le tableau de bord.

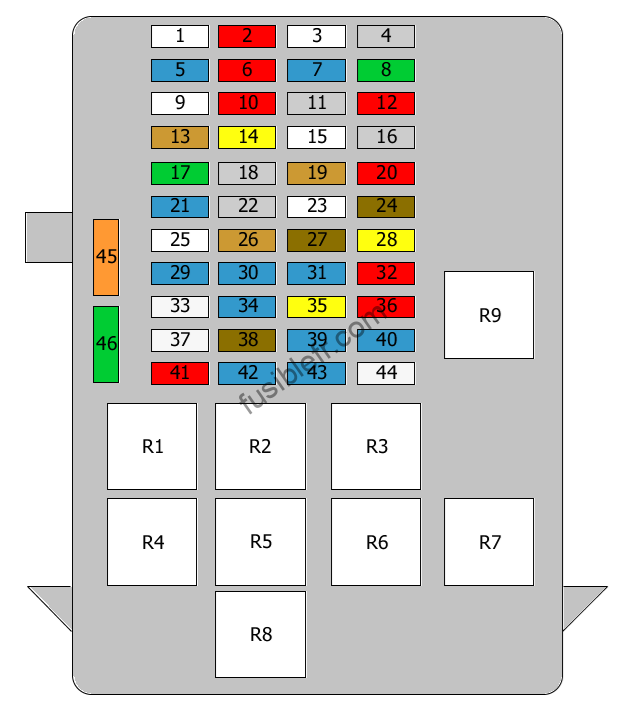

Schéma de la boîte à fusibles.

Num	Circuits protégés	Amps
1	Aucune information est disponible
2	Fermeture centralisée	10.0 A
3	Aucune information est disponible
4	Fermeture centralisée; Arrêt du carburant; Immobilisateur	2.0 A
5	Connecteur de diagnostic; Éclairage de l’avertisseur de danger	15.0 A
6	Tableau de bord; Projecteurs	10.0 A
7	ABS; Système GPS; Radio; Témoins d’avertissement; Éclairage de l’habitacle	15.0 A
8	Fusibles 7, 19	30.0 A
9	Aucune information est disponible
10	Projecteurs	10.0 A
11	ABS; Éclairage de l’avertisseur de danger; Feu(x) antibrouillard arrière (7.5A est également utilisé)	2.0 A
12	Fermeture centralisée	10.0 A
13	ABS; Système GPS; Radio; Tableau de bord	5.0 A
14	Système d’essuie-glace avant	20.0 A
15	Aucune information est disponible
16	Immobilisateur; Airbag; Arrêt du carburant (sauf S9W700)	2.0 A
17	Lave-phares	30.0 A
18	Immobilisateur; Connecteur de diagnostic; Fermeture centralisée	2.0 A
19	Suspension pneumatique	5.0 A
20	Feux antibrouillard	10.0 A
21	Témoins d’avertissement; Immobilisateur	15.0 A
22	ABS; Unité de commande ESP	2.0 A
23	Signal sonore
24	ABS; Tableau de bord; Feux arrière	7.5 A
25	Aucune information est disponible
26	Suspension pneumatique	5.0 A
27	Vitres; Système de climatisation; Lunette arrière chauffante; Radio; Pare-brise chauffant; Fermeture centralisée; Éclairage de l’habitacle; Feu arrière, gauche; Éclairage de la plaque d’immatriculation	7.5 A
28	Système de climatisation; Chauffage	20.0 A
29	Siège(s) chauffant(s)	15.0 A
30	Capteur de vitesse; Ventilateur de refroidissement; Compresseur de climatiseur; Lunette arrière chauffante (20A est également utilisé)	15.0 A
31	Miroir(s); Système d’essuie-glace avant; Pompe de lavage	15.0 A
32	Phare droit (feu de croisement)	10.0 A
33	Vitres	25.0 A
34	Feux d’arrêt	15.0 A
35	Système de climatisation; Chauffage	20.0 A
36	Tableau de bord; Correction de hauteur des projecteurs; Projecteurs Phare gauche (feux de croisement)	10.0 A
37	Vitres	25.0 A
38	Unité de commande du moteur	7.5 A
39	Lunette arrière chauffante; Vitre de porte chauffante	15.0 A
40	Réchauffeur de carburant; Compresseur de climatiseur; Radio	15.0 A
41	Lunette arrière chauffante	10.0 A
42	ABS; Airbag; Phares allumés; Éclairage de l’avertisseur de danger	15.0 A
43	Vitre de porte chauffante	15.0 A
44	Système d’essuie-glace avant Allume-cigare	25.0 A
45	Système de climatisation	40.0 A
46	Lunette arrière chauffante	30.0 A
R1	Relais lampe clignotante
R2	Phares allumés
R3	Système de lavage/balayage intermittent avant
R4	Pare-brise chauffant
R5	Relais du temporisateur
R6	Vitres
R7	Éclairage de l’avertisseur de danger
R8	Lunette arrière chauffante
R9	Lave-phares

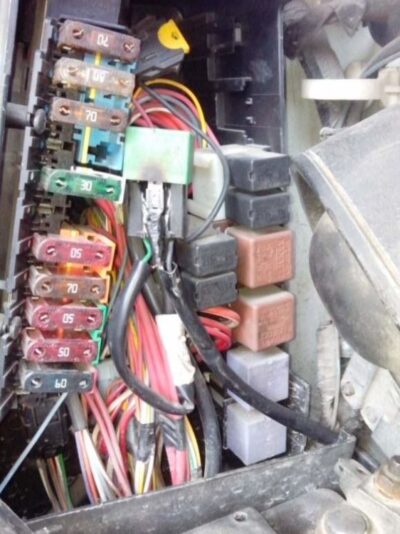

Boîte à fusibles et relais dans le compartiment moteur.

Il se trouve sous le capot, sur la gauche, près du compteur.

Schéma de la boîte à fusibles et relais, (Minibus).

Num	Circuits protégés	Amps
1	Boîte à fusibles dans l’habitacle, fusibles 4, 7, 8, 16, 19, 20, 45	70.0 A
2	Système de démarrage, interrupteur de l’éclairage	80.0 A
3	Boîte à fusibles dans l’habitacle, fusibles 17, 35, 41, 46	70.0 A
4	Pare-brise chauffant	70.0 A
5	Système de carburant	30.0 A
6	Suspension pneumatique	30.0 A
7	Ventilateur de refroidissement	50.0 A
8	Système de bougies de préchauffage	70.0 A
9	Réchauffeur de liquide de réfrigérant (50A est également utilisé)	30.0 A
10	Réchauffeur de liquide de réfrigérant (50A est également utilisé)	30.0 A
11	ABS ou Unité de commande ESP	60.0 A
12	Boîte à fusibles dans l’habitacle, fusibles 5, 13, 21	50.0 A
13	Réchauffeur de liquide de réfrigérant	30.0 A
14	Réchauffeur de liquide de réfrigérant	30.0 A
15	Pompe à carburant	7.5 A
16	Aucune information est disponible
17	Aucune information est disponible
18	Aucune information est disponible
19	Pare-brise chauffant	2.0 A
R1	Compresseur de la suspension pneumatique
R2	Filtre chauffant
R3	Pompe à carburant
R6	Système de carburant
R7	Pare-brise chauffant
R8	Système de climatisation
R9	Pare-brise chauffant

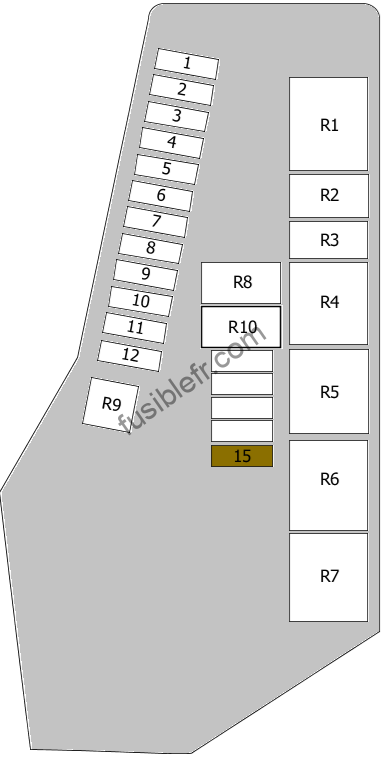

Schéma de la boîte à fusibles et relais, (Camionnette).

Num	Circuits protégés	Amps
1	Boîte à fusibles dans l’habitacle, fusibles 4, 7, 8, 16, 19, 20, 45	70.0 A
2	Système de démarrage, interrupteur de l’éclairage	80.0 A
3	Boîte à fusibles dans l’habitacle, fusibles 17, 35, 41, 46	70.0 A
4	Pare-brise chauffant	70.0 A
5	Système de carburant	30.0 A
6	Suspension pneumatique	30.0 A
7	Ventilateur de refroidissement	50.0 A
8	Système de bougies de préchauffage	70.0 A
9	Réchauffeur de liquide de réfrigérant (50A est également utilisé)	30.0 A
10	Réchauffeur de liquide de réfrigérant (50A est également utilisé)	30.0 A
11	ABS Ou Unité de commande ESP	60.0 A
12	Boîte à fusibles dans l’habitacle, fusibles 5, 13, 21	50.0 A
15	Pompe à carburant	7.5 A
R1	Compresseur de la suspension pneumatique
R2	Filtre chauffant
R3	Pompe à carburant
R4	Réchauffeur de liquide de réfrigérant
R5	Réchauffeur de liquide de réfrigérant
R6	Système de carburant
R7	Réchauffeur de liquide de réfrigérant
R8	Système de climatisation
R9	Aucune information est disponible
R10	Système de climatisation

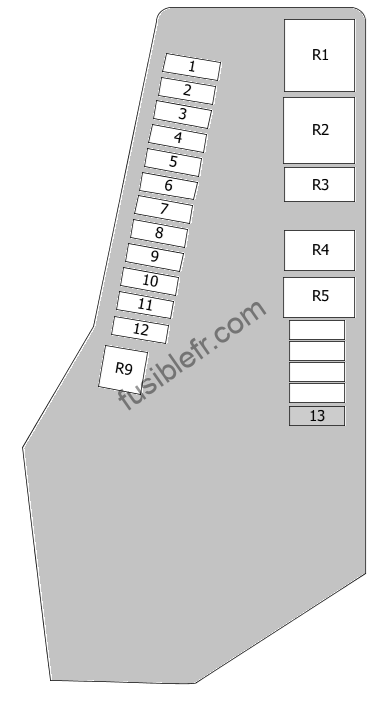

Schéma de la boîte à fusibles et relais, (option 2).

Num	Circuits protégés	Amps
1	Boîte à fusibles dans l’habitacle, fusibles 4, 7, 8, 16, 19, 20, 45	70.0 A
2	Système de démarrage, interrupteur de l’éclairage	80.0 A
3	Boîte à fusibles dans l’habitacle, fusibles 17, 35, 41, 46	70.0 A
4	Pare-brise chauffant	70.0 A
5	Système de carburant	30.0 A
6	Suspension pneumatique	30.0 A
7	Ventilateur de refroidissement	50.0 A
8	Système de bougies de préchauffage	70.0 A
9	Réchauffeur de liquide de réfrigérant (50A est également utilisé)	30.0 A
10	Réchauffeur de liquide de réfrigérant (50A est également utilisé)	30.0 A
11	ABS ou Unité de commande ESP	60.0 A
12	Boîte à fusibles dans l’habitacle, fusibles 5, 13, 21	50.0 A
13	Pare-brise chauffant	2.0 A
R1	Relais de préchauffage
R2	Compresseur de la suspension pneumatique
R3	Filtre chauffant
R4	Pare-brise chauffant
R5	Système de climatisation
R9	Aucune information est disponible
