Schéma boîte à fusibles Opel /Vauxhall Insignia A

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Insignia (G06) 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. Diesel, essence (1.4 16V Turbo, 1.6 16V, 1.6 Turbo, 2.0 16V Turbo, 2.0 CDTi, 2.8 V6 Turbo). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Allume-cigare avant; Douilles 12V, avant et arrière F6/20A – Boîte à fusibles dans l’habitacle.

Douilles 12V, avant et arrière F7/20A – Boîte à fusibles dans l’habitacle.

Allume-cigare arrière F24/20A – Boîte à fusibles dans l’habitacle.

Tableau fusible Opel /Vauxhall Insignia A.

Le tableau des fusibles de l’Opel Insignia A est utile pour un premier contrôle du système électrique ; toutefois, les numéros et les calibres exacts varient selon la version du véhicule. Identifiez le circuit concerné en vous référant au schéma situé sur le couvercle du boîtier ainsi qu’au manuel correspondant à l’année et à la finition de votre modèle. Installez uniquement un fusible du calibre préconisé ; si celui-ci grille à nouveau, recherchez la cause de la panne plutôt que de procéder à un simple remplacement.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles et relais dans le coffre à bagages.

Boîte à fusibles et relais dans le compartiment moteur.

Fusibles supplémentaires dans le compartiment moteur.

Fusibles principaux sur la batterie.



Boîte à fusibles dans l’habitacle.

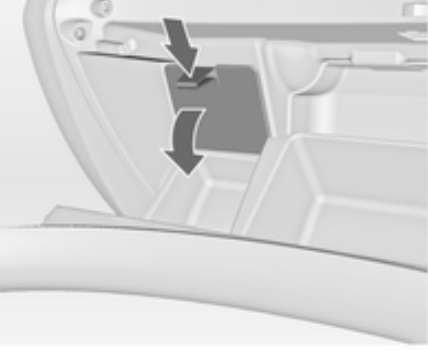

La boîte à fusibles se trouve derrière le compartiment de rangement situé dans le tableau de bord. Ouvrez le compartiment, comprimez les languettes de verrouillage, rabattez le compartiment vers le bas et retirez-le.



Sur les véhicules à conduite à droite, la boîte à fusibles se trouve derrière un cache situé dans la boîte à gants. Ouvrez la boîte à gants et retirez le cache.



Schéma de la boîte à fusibles.

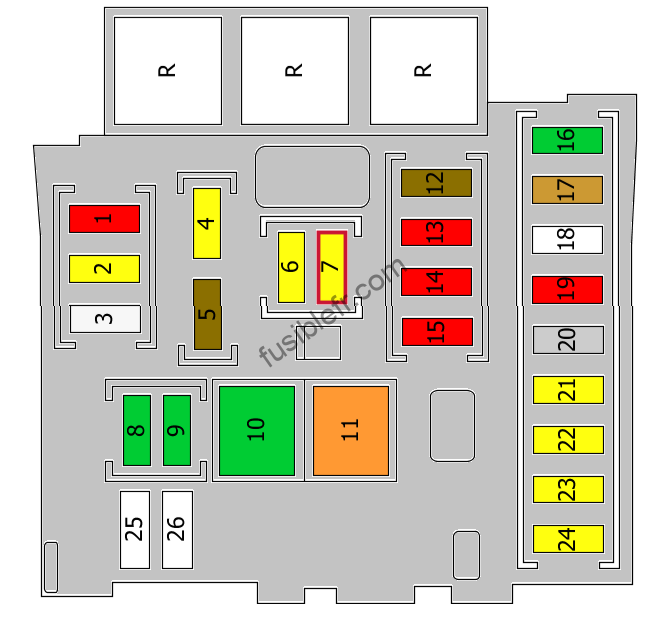

Opel /Vauxhall Insignia A. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Unité de commande du téléphone; Unité de commande du radio10.0 A
2Unité de commande de la carrosserie20.0 A
3Unité de commande de la carrosserie25.0 A
4Unité de commande d’alarme; Radio20.0 A
5Sirène d’alarme; Unité de commande de l’assistance au stationnement; Interrupteur multifonctions; Affichage des informations; Radio7.5 A
6Allume-cigare avant; Douilles 12V, avant et arrière20.0 A
7Douilles 12V, avant et arrière20.0 A
8Unité de commande de la carrosserie30.0 A
9Unité de commande de la carrosserie30.0 A
10Unité de commande de la carrosserie30.0 A
11Unité de commande moteur de soufflerie40.0 A
12Connecteur Data-link7.5 A
13Unité de commande de l’airbag10.0 A
14Relais de déclenchement du hayon/coffre10.0 A
15Unité de commande du chauffage et de la climatisation automatique10.0 A
16Aucune information est disponible30.0 A
17Unité de commande du/des siège(s) à mémoire5.0 A
18Aucune information est disponible
19Tableau de bord10.0 A
20Interrupteur d’allumage; Récepteur d’entrée sans clé2.0 A
21Unité de commande de la carrosserie20.0 A
22Unité de commande de la carrosserie20.0 A
23Unité de commande du verrouillage de la colonne de direction20.0 A
24Allume-cigare arrière20.0 A
25Interrupteur de réglage du siège du conducteur; Unité de commande du/des siège(s) à mémoire
26Commutateur réglage de siège avant côté de passager
Relais 1Relais 1 du mode logistique
RRelais de puissance supplémentaire
RLibération du hayon/coffre



Boîte à fusibles et relais dans le coffre à bagages.

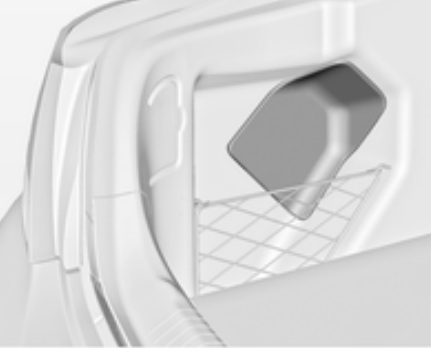

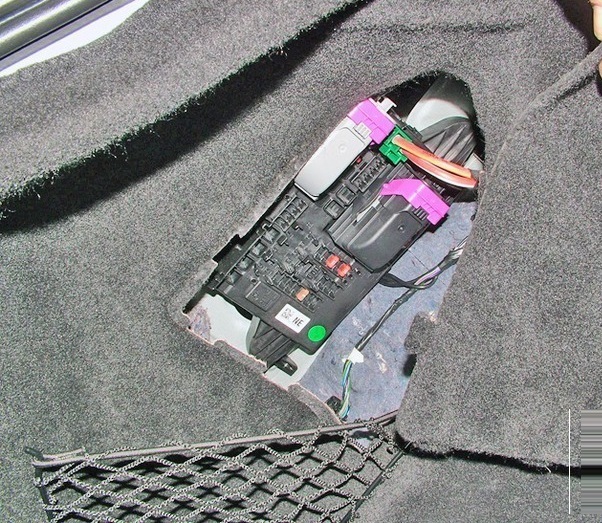

La boîte à fusibles se trouve sur le côté gauche de l’espace de chargement, derrière un cache. Retirez le cache.

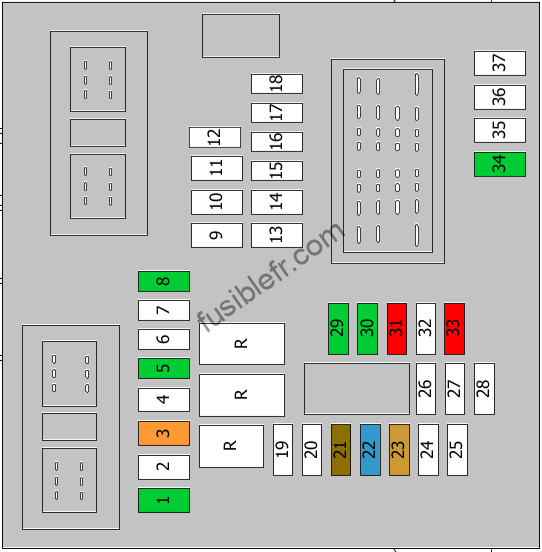

Opel /Vauxhall Insignia A. Boîte à fusibles et relais dans le coffre à bagages. Schéma de la boîte à fusibles et relais.

Non.DescriptionAmpères
1Système de verrouillage centralisé, hayon électrique30
2Moteur de soufflerie de climatisation/chauffage40
3module de commande de remorque40
4Non utilisé–
5Prise de connexion électrique pour remorque30
6De rechange–
7–
8Prise de connexion électrique pour remorque30
9Non utilisé–
10réchauffeur de liquide de refroidissement auxiliaire30
11Sièges avant électriques30
12module de mémoire pour siège électrique10
13Réglage de la portée des phares, correction automatique du niveau–
14Non utilisé–
15–
16–
17Sièges chauffants–
18module de commande du hayon/coffre électrique20
19pare-soleil électrique pour lunette arrière–
20ventilateur de siège conducteur–
21module de commande de remorque7,5
22pare-soleil électrique pour lunette arrière15
23Système d’alarme antivol5
24Feu de stationnement gauche–
25Feu de stationnement droit–
26Éclairage extérieur, clignotants–
27
28Non utilisé–
29fusible de mode transport / logistique30
3030
31Système d’amortissement adaptatif (FlexRide), assistant de feux de route automatiques, régulateur de vitesse adaptatif, reconnaissance des panneaux de signalisation, avertisseur de franchissement de ligne10
32module d’aide au stationnement–
33Module de commande de la transmission intégrale (AWD), blocage de différentiel électronique10
34toit ouvrant électrique30
35Système de verrouillage centralisé30
36Sièges avant électriques–
37De rechange
38Unité de commande du chauffage supplémentaire20
39Relais supplémentaire de chauffage
Récepteur du chauffage supplémentaire		5
40Unité de commande du chauffage supplémentaire
Résistance du chauffage supplémentaire		5



Boîte à fusibles et relais dans le compartiment moteur.

La boîte à fusibles se trouve à l’avant gauche du compartiment moteur. Déverrouillez le couvercle, soulevez-le et retirez-le.

Opel /Vauxhall Insignia A. Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais.



NumCircuits protégésAmps
1Unité de commande de transmission15.0 A
2Unité de commande du moteur15.0 A
3Non utilisé
4Non utilisé
5Unité de commande du moteur; Unité de commande de transmission15.0 A
6Relais d’essuie-glace de pare-brise30.0 A
7Non utilisé
8Injecteurs de carburant; Bobines d’allumage; Unité de commande du moteur15.0 A
9Injecteurs de carburant; Bobines d’allumage; Unité de commande du moteur15.0 A
10Unité de commande du moteur (20A est également utilisé)15.0 A
11Sonde lambda chauffante10.0 A
12Démarreur30.0 A
13Unité de commande de transmission; Commande de la pompe à carburant; Chauffage du carter-moteur7.5 A
14Relais du système voyant lumière du jour15.0 A
15Relais d’essuie-glace de pare-brise20.0 A
16Commutateur de dépression du servo-frein; Capteur de qualité de l’air; Capteur de présence d’eau dans le carburant7.5 A
17Unité de commande de l’airbag5.0 A
18Unité de commande projecteur15.0 A
19Actionneur(s) du système de correction de hauteur des projecteurs(s)10.0 A
20Relais de la pompe à carburant; Relais supplémentaire, pompe à carburant20.0 A
21Moteur de vitre électrique30.0 A
22Unité de commande du frein30.0 A
23Unité de commande de direction assistée10.0 A
24Moteur de vitre électrique30.0 A
25Inverseur de relais30.0 A
26Unité de commande du frein60.0 A
27Unité de commande de frein à main30.0 A
28Lunette arrière chauffante40.0 A
29Interrupteur du soutien lombaire du siège du conducteur15.0 A
30Interrupteur du soutien lombaire du siège du passager15.0 A
31Relais d’embrayage de compresseur du climatiseur10.0 A
32Unité de commande de la carrosserie20.0 A
33Unité de commande du siège chauffant25.0 A
34Unité de commande de toit ouvrant; Unité de commande de jalousie toit ouvrant25.0 A
35Amplificateur audio30.0 A
36Non utilisé
37Faisceau principal droit10.0 A
38Faisceau principal gauche10.0 A
39Non utilisé
40Non utilisé
41Récepteur de télécommande; Ou Servo-frein hydraulique30.0 A
42Ventilateur de refroidissement, relais à action modérée (40A et 50A sont également utilisés)30.0 A
43Buses chauffantes; Récepteur de télécommande30.0 A
44Relais de la pompe du lave-phare25.0 A
45Ventilateur de refroidissement, relais à action rapide (50A et 60A sont également utilisés)40.0 A
46Relais du ventilateur de refroidissement10.0 A
47Sonde(s) lambda chauffante(s)10.0 A
48Feu(x) antibrouillard15.0 A
49Faisceau lumineux géré par le variateur droit15.0 A
50Faisceau lumineux géré par le variateur gauche15.0 A
51Avertisseur15.0 A
52Tableau de bord5.0 A
53Actionneur(s) du système de correction de hauteur des projecteurs(s); Ventilation du siège; Rétroviseur; Unité de commande de pression des pneus10.0 A
54Interrupteur de projecteur5.0 A
55Interrupteur de la vitre avant électrique, côté passager; Interrupteur de miroir7.5 A
56Pompe de lave-glace15.0 A
57Unité de commande du verrouillage de la colonne de direction15.0 A
58Non utilisé
59Pompe d’injection d’air secondaire (40A est également utilisé)30.0 A
60Miroir extérieur7.5 A
61Miroir extérieur7.5 A
62Solénoïde de purge du bidon10.0 A
63Unité de commande de la carrosserie; Capteur de bris de verre7.5 A
64Unité de commande projecteur5.0 A
65Sirène d’alarme7.5 A
66Relais de la pompe de lavage15.0 A
67Unité de commande de pompe à carburant20.0 A
68Non utilisé
69Unité de commande de la carrosserie5.0 A
70Détecteur de pluie5.0 A
71Non utilisé5.0 A
R1Relais d’embrayage de compresseur du climatiseur
R2Démarreur
R3Ventilateur de refroidissement
R4Essuie-glace avant intermittent
R5Relais d’essuie-glace de pare-brise
R6Relais du système voyant lumière du jour
R7Relais de l’unité de commande du groupe motopropulseur (PCM)
R8Pompe à carburant
R9Ventilateur de refroidissement, basse-vitesse et moyenne vitesse; Ventilateur de refroidissement gauche, haute-vitesse
R10Ventilateur de refroidissement, basse-vitesse et moyenne vitesse
R11Pompe du lave-phare
R12Ventilateur de refroidissement
R13Ventilateur de refroidissement, haute-vitesse; Ventilateur de refroidissement droit, haute-vitesse
R14Faisceau lumineux géré par le variateur; Système voyant lumière du jour, gauche
R15Allumage
R16Pompe d’injection d’air secondaire
R17Lunette arrière chauffante
R18Avertisseur
R19Pompe de lave-glace
R20Essuie-glace de la lunette arrière
R21Pompe de lave-glace
R22Feu(x) antibrouillard
R23Faisceau principal
R24Fermeture de la porte conducteur
R25Sirène d’alarme



Fusibles supplémentaires dans le compartiment moteur.

NumCircuits protégésAmps
FL1Module de commande de bougie de préchauffage (80A est également utilisé); Non utilisé60.0 A
FL2AChauffage supplémentaire; Non utilisé100.0 A
FL2BFusibles supplémentaires dans le coffre à bagages, fusibles 38 – 4030.0 A
FL3Non utilisé
FL4Non utilisé

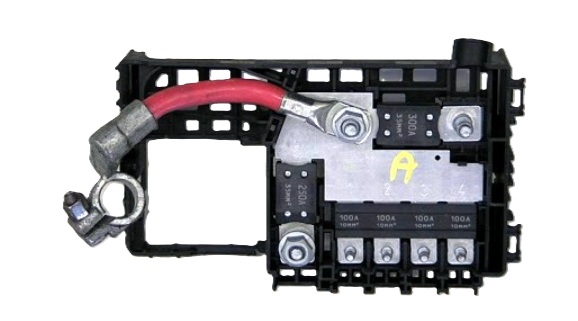

Fusibles principaux sur la batterie.

NumCircuits protégésAmps
1Boîte à fusibles et relais dans l’habitacle100.0 A
2Boîte à fusibles et relais dans l’habitacle100.0 A
3Boîte à fusibles et relais dans le coffre à bagages100.0 A
4Boîte à fusibles et relais dans le coffre à bagages100.0 A
5Boîte à fusibles et relais dans le compartiment moteur; Fusibles supplémentaires dans le compartiment moteur250.0 A
6Démarreur; Générateur (300A est également utilisé; 500A est également utilisé)250.0 A
