Schéma boîte à fusibles Opel /Vauxhall Movano B
Auteur: Ramon Watkins.Nous examinons les modèles Opel /Vauxhall Movano (X62) 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Phase 1, phase 2. Diesel (2.3 CDTi (125, 150)). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F2, F3/15A, 10A – Boîte à fusibles dans l’habitacle. |
Tableau fusible Opel /Vauxhall Movano B.
L’Opel Movano B est un fourgon utilitaire proposé dans diverses configurations de carrosserie et de niveaux d’équipement. Des fusibles protègent ses circuits électriques contre les surcharges et les courts-circuits. Si les phares, les lève-vitres, une prise de courant ou tout autre équipement cessent de fonctionner, la vérification des fusibles peut permettre d’en identifier la cause.
Il est important de noter qu’il n’existe pas de tableau des fusibles unique pour tous les Opel Movano B. L’affectation et l’emplacement des éléments varient en fonction de l’année de fabrication, du moteur, du niveau de finition, du type de carrosserie et des équipements supplémentaires installés. Par conséquent, avant tout remplacement, il est indispensable de vérifier les informations spécifiques à votre véhicule : consultez les indications figurant sur le couvercle du boîtier à fusibles ainsi que le schéma présent dans le manuel d’utilisation. Le numéro d’un fusible indiqué pour une autre version du véhicule pourrait ne pas correspondre au vôtre.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
- schéma de la boîte à fusibles (option 1).
- schéma de la boîte à fusibles (option 2).
- schéma de la boîte à fusibles (option 3).
Boîte à fusibles dans le compartiment moteur.
- schéma de la boîte à fusibles (type 1).
- schéma de la boîte à fusibles (type 2).
- schéma de la boîte à fusibles (type 3).
Boîte à fusibles et relais dans l’habitacle.

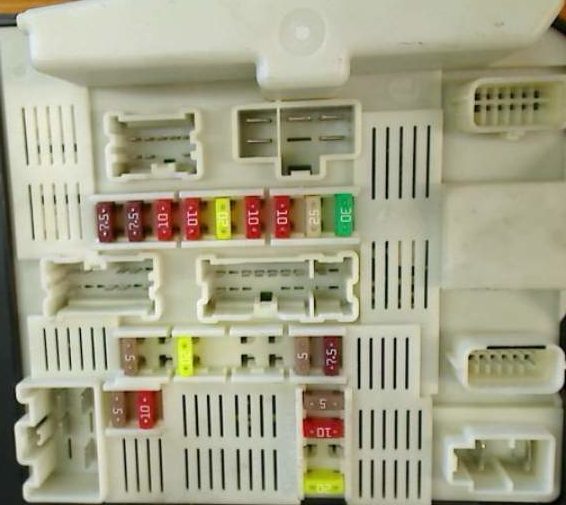

Situé derrière le panneau de garniture. Tirez sur la partie supérieure du panneau de garniture pour le retirer. Ne rangez aucun objet derrière ce panneau. Certains circuits peuvent être protégés par plusieurs fusibles.

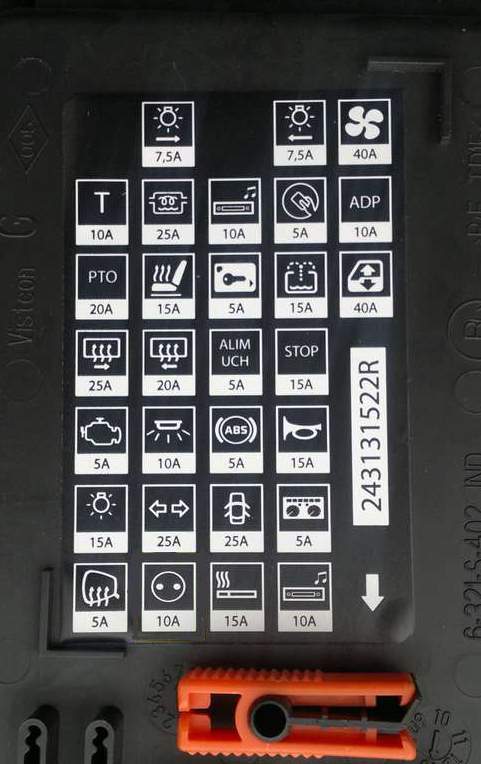

Sur la face interne du couvercle figure le schéma des fusibles correspondant à votre véhicule ; vous y trouverez également une pince destinée à extraire les fusibles.

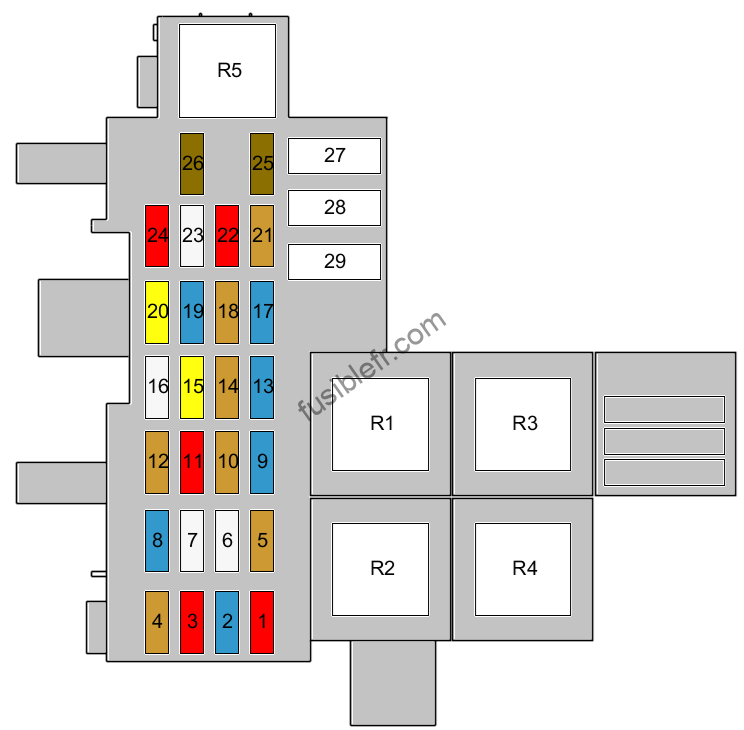

Schéma de la boîte à fusibles (option 1).

| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Radio; Relais d’allumage; Sièges chauffants; Relais accessoire 1; Relais accessoire 1 | 10.0 A |
| 2 | Allume-cigare; Tableau de bord | 15.0 A |
| 3 | Zone cargo | 10.0 A |
| 4 | Rétroviseur | 5.0 A |
| 5 | Groupe d’instrumentation; Connecteur Data-link | 5.0 A |
| 6 | Unité de commande de la carrosserie | 25.0 A |
| 7 | Unité de commande de la carrosserie | 25.0 A |
| 8 | Non utilisé | 15.0 A |
| 9 | Relais d’avertisseur | 15.0 A |
| 10 | Unité de commande de la carrosserie | 5.0 A |
| 11 | Chauffage supplémentaire; Unité de commande de la carrosserie; Chauffage, ventilation et climatisation (CVC); Unité de commande de chauffage supplémentaire (CPM); Alimentation; Relais accessoire | 10.0 A |
| 12 | Unité de commande de la carrosserie | 5.0 A |
| 13 | Interrupteur d’arrêt; Relais de feu d’arrêt | 15.0 A |
| 14 | Unité de commande de la carrosserie (BCM); Relais des vitres; Unité de commande du climatiseur | 5.0 A |
| 15 | Désembueur arrière | 20.0 A |
| 16 | Désembueur arrière | 25.0 A |
| 17 | Interrupteur multifonctions | 15.0 A |
| 18 | Unité de commande de la carrosserie; Amplificateur d’antenne; Immobilisateur | 5.0 A |
| 19 | Relais accessoire; Relais de(s) siège(s) chauffant(s) | 15.0 A |
| 20 | Commutateur d’avertissement de la prise de force | 20.0 A |
| 21 | Non utilisé | 5.0 A |
| 22 | Radio; Unité de commande de navigation; Communication de données; Système d’alarme de sécurité; Affichage des informations; Système audio; Emetteur d’inclinaison du véhicule | 10.0 A |
| 23 | Relais de réchauffeur de carburant | 25.0 A |
| 24 | Unité de commande tachygraphe | 10.0 A |
| 25 | Connecteur de la remorque | 7.5 A |
| 26 | Commande de chauffage; Lampe d’accueil; Connecteur de la remorque | 7.5 A |
| 27 | Moteur de soufflerie; Résistance de soufflerie | 40.0 A |
| 28 | Relais d’allumage | 10.0 A |
| 29 | Unité de commande de la carrosserie (BCM); Relais des vitres | 40.0 A |
| R1 | Relais 2 de chauffage supplémentaire | |
| R2 | Commutateur de lève-vitre électrique du conducteur | |
| R3 | Relais du dégivreur de lunette | |
| R4 | Relais 1 de chauffage supplémentaire | |
| R5 | Relais accessoire |
Schéma de la boîte à fusibles (option 2).

| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Radio; Relais d’allumage; Relais accessoire; Relais de chauffage du siège; Relais de puissance supplémentaire | 10.0 A |
| 2 | Relais de l’allume-cigare; Relais de puissance supplémentaire | 15.0 A |
| 3 | Relais de puissance supplémentaire; Zone cargo | 10.0 A |
| 4 | Miroirs | 5.0 A |
| 5 | Groupe d’instrumentation; Connecteur Data-link | 5.0 A |
| 6 | Unité de commande de la carrosserie | 25.0 A |
| 7 | Unité de commande de la carrosserie | 25.0 A |
| 8 | Non utilisé | 15.0 A |
| 9 | Relais d’avertisseur | 15.0 A |
| 10 | Unité de commande de la carrosserie | 5.0 A |
| 11 | Commande de chauffage supplémentaire; Unité de commande de la carrosserie; Chauffage, ventilation et climatisation (CVC); Unité de commande de chauffage supplémentaire (CPM); Relais de puissance; Alimentation | 10.0 A |
| 12 | Unité de commande de la carrosserie | 5.0 A |
| 13 | Feux d’arrêt | 15.0 A |
| 14 | Unité de commande de la carrosserie; Chauffage, ventilation et climatisation (CVC); Relais des vitres | 5.0 A |
| 15 | Désembueur arrière | 20.0 A |
| 16 | Désembueur arrière | 25.0 A |
| 17 | Indicateur de direction | 15.0 A |
| 18 | Unité de commande de la carrosserie; Amplificateur d’antenne; Immobilisateur | 5.0 A |
| 19 | Relais accessoire; Relais de(s) siège(s) chauffant(s) | 15.0 A |
| 20 | Commutateur d’avertissement de la prise de force | 20.0 A |
| 21 | Non utilisé | 5.0 A |
| 22 | Radio; Unité de commande de navigation; Communication unité de commande; Affichage des informations; Unité de commande de sécurité; Emetteur d’inclinaison du véhicule; Connexion audio | 10.0 A |
| 23 | Relais de réchauffeur de carburant | 25.0 A |
| 24 | Tachygraphe | 10.0 A |
| 25 | Connecteur de la remorque | 7.5 A |
| 26 | Unité de commande de chauffage supplémentaire; Connecteur de la remorque; Lampes d’accueil | 7.5 A |
| 27 | Moteur de soufflerie | 40.0 A |
| 28 | Relais d’allumage | 10.0 A |
| 29 | Unité de commande de la carrosserie; Vitres | 40.0 A |
| 30 | Aucune information est disponible | |
| R1 | Relais de chauffage supplémentaire électrique | |
| R2 | Relais de chauffage supplémentaire électrique | |
| R3A | Relais d’éclairage intérieur | |
| R3B | Relais des vitres | |
| R4 | Relais de chauffage supplémentaire électrique | |
| R5 | Désembueur arrière | |
| R6 | Relais de puissance supplémentaire |
Schéma de la boîte à fusibles (option 3).

| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Radio; Relais accessoire; Relais, sièges chauffants | 15.0 A |
| 2 | Tableau de bord | 10.0 A |
| 3 | Allume-cigare | 10.0 A |
| 4 | Zone cargo | 10.0 A |
| 5 | Groupe d’instrumentation | 5.0 A |
| 6 | Unité de commande de la carrosserie | 30.0 A |
| 7 | Unité de commande de la carrosserie | 25.0 A |
| 8 | Connecteur Data-link | 5.0 A |
| 9 | Non utilisé | |
| 10 | Connecteur Data-link | 5.0 A |
| 11 | Unité de commande de la carrosserie; Chauffage, ventilation et climatisation (CVC); Relais accessoire | 10.0 A |
| 12 | Unité de commande de la carrosserie | 5.0 A |
| 13 | Interrupteur du feu d’arrêt; Relais de feu d’arrêt | 15.0 A |
| 14 | Unité de commande de la carrosserie; Chauffage, ventilation et climatisation (CVC); Relais de vitre électrique | 5.0 A |
| 15 | Désembueur, gauche | 20.0 A |
| 16 | Désembueur, droit | 20.0 A |
| 17 | Indicateur de direction; Interrupteur multifonctions | 15.0 A |
| 18 | Unité de commande de la carrosserie; Amplificateur d’antenne | 5.0 A |
| 19 | Relais, sièges chauffants | 15.0 A |
| 20 | Non utilisé | |
| 21 | Phare(s) de virage | 10.0 A |
| 22 | Radio; Emetteur d’inclinaison du véhicule; Unité de commande de navigation; Unité de commande de passerelle; Système de sécurité; Sirène d’alarme; Affichage des informations; Audio | 10.0 A |
| 23 | Relais de la pompe à carburant ou non utilisé | 5.0 A |
| 24 | Tachygraphe | 10.0 A |
| 25 | Non utilisé | |
| 26 | Non utilisé | |
| 27 | Moteur de soufflerie; Résistance de soufflerie | 40.0 A |
| 28 | Relais d’allumage; Relais accessoire | 10.0 A |
| 29 | Unité de commande de la carrosserie; Relais de vitre électrique | 40.0 A |
| R1 | Relais de puissance | |
| R2 | Relais 1 de chauffage supplémentaire | |
| R3 | Relais 2 de chauffage supplémentaire |
Boîte à fusibles dans le compartiment moteur.

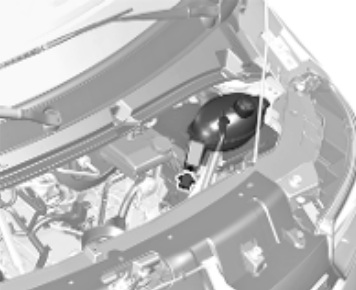

Situé sous le vase d’expansion du liquide de refroidissement. Retirez la vis pour décaler le vase d’expansion sur le côté.

Dévissez les quatre vis pour retirer le couvercle. Débloquez le couvercle de la boîte à fusibles et retirez-le.

Schéma de la boîte à fusibles (type 1).


| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Indicateur de direction, avant droit; Indicateur de direction, droit; Phare de virage, droit; Feu de stationnement, avant droit; Feu arrière, droit; Connecteur de la remorque | 7.5 A |
| 2 | Tachygraphe; Interrupteur de vitesse haute de ralenti; Feu de côté, avant gauche; Feu de côté, arrière gauche; Phare de virage, gauche; Feu de stationnement, avant gauche; Feu arrière, gauche; Éclairage de la plaque d’immatriculation, gauche; Éclairage de la plaque d’immatriculation, droit; Allume-cigare; Unité de commande de la correction de hauteur des projecteurs; Chauffage, ventilation et climatisation (CVC); Commutateur du régulateur de vitesse; Interrupteur de siège chauffant; Interrupteur multifonctions; Interrupteur de commande d’antipatinage; Commutateur de lève-vitre électrique du conducteur; Commutateur de lève-vitre électrique du passager; Commande de stabilité du véhicule (VSC); Assistance au stationnement; Connecteur de la remorque | 7.5 A |
| 3 | Projecteurs, faisceau lumineux géré par le variateur; Unité de commande de la correction de hauteur des projecteurs; Actionneur du système de correction de hauteur des projecteurs, droit | 10.0 A |
| 4 | Projecteurs, faisceau lumineux géré par le variateur; Actionneur du système de correction de hauteur des projecteurs, gauche | 10.0 A |
| 5 | Feu antibrouillard avant gauche; Feu antibrouillard avant droit | 20.0 A |
| 6 | Projecteur gauche, faisceau principal | 10.0 A |
| 7 | Projecteur droit, faisceau principal | 10.0 A |
| 8 | Unité de commande du frein | 25.0 A |
| 9 | Relais de balayage intermittent pare-brise | 30.0 A |
| 10 | Unité de commande de détection de sous-gonflage des pneus | 5.0 A |
| 11 | Non utilisé | |
| 12 | Unité de commande de transmission | 20.0 A |
| 13 | Relais de réchauffeur de carburant ou non utilisé | |
| 14 | Non utilisé | |
| 15 | Non utilisé | |
| 16 | Unité de commande de transmission | 5.0 A |
| 17 | Tachygraphe; Unité de commande de l’assistance au stationnement; Relais 1 de chauffage supplémentaire; Relais 2 de chauffage supplémentaire; Commutateur du régulateur de vitesse; Connecteur Data-link | 7.5 A |
| 18 | Interrupteur de vitesse haute de ralenti; Unité de commande du moteur; Relais de réchauffeur de carburant | 5.0 A |
| 19 | Interrupteur de feu de recul; Relais de feu de recul | 10.0 A |
| 20 | Non utilisé | |
| 21 | Non utilisé | |
| 22 | Embrayage de compresseur du climatiseur | 10.0 A |
| 23 | Miroirs électriques; Relais, désembueur arrière | 5.0 A |
| Relais 1 | Relais du miroir chauffant | |
| Relais 2 | Relais de balayage intermittent pare-brise | |
| Relais 3 | Relais principal de l’essuie-glace de pare-brise | |
| Relais 4 | Relais du ventilateur de refroidissement ou non utilisé | |
| Relais 5 | Relais du démarreur | |
| Relais 6 | Embrayage de compresseur du climatiseur | |
| Relais 7 | Relais de feu antibrouillard, avant | |
| Relais 8 | Relais du projecteur, faisceau principal | |
| Relais 9 | Relais du projecteur, faisceau lumineux géré par le variateur | |
| Relais 10 | Relais de feu de stationnement | |
| Relais 11 | Relais d’allumage |

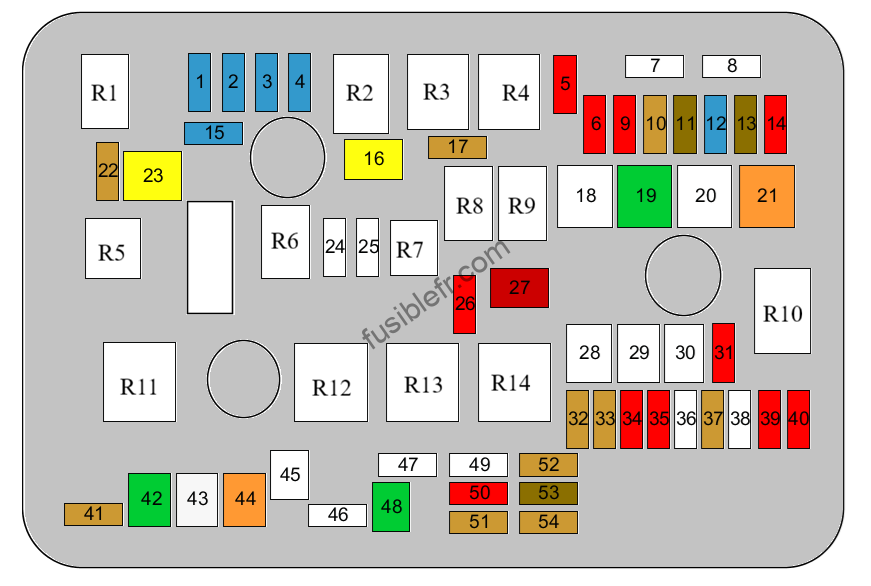

Schéma de la boîte à fusibles (type 2).

| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Unité de commande du moteur | 15.0 A |
| 2 | Sonde(s) lambda chauffante(s); Débitmètre d’air massique; Solénoïde de commande de purge des vapeurs de carburant | 15.0 A |
| 3 | Injecteur(s) | 15.0 A |
| 4 | Bobine d’allumage | 15.0 A |
| 5 | Non utilisé | 10.0 A |
| 6 | Dégivreur de lunette; Non utilisé | 10.0 A |
| 7 | Non utilisé | |
| 8 | Non utilisé | |
| 9 | Miroirs électriques | 10.0 A |
| 10 | Compresseur de climatiseur | 5.0 A |
| 11 | Inverseur de relais | 7.5 A |
| 12 | Pompe à liquide de refroidissement du chauffage supplémentaire; Soupape de liquide de refroidissement | 15.0 A |
| 13 | Non utilisé | 7.5 A |
| 14 | Non utilisé | 10.0 A |
| 15 | Inverseur de relais; Unité de commande de transmission | 15.0 A |
| 16 | Non utilisé | 20.0 A |
| 17 | Unité de commande du moteur | 5.0 A |
| 18 | Non utilisé | |
| 19 | Moteur de vitre électrique | 30.0 A |
| 20 | Non utilisé | |
| 21 | Unité de commande du frein électrique (EBCM) | 40.0 A |
| 22 | Phares, faisceau principal | 5.0 A |
| 23 | Relais de commande de la porte | 20.0 A |
| 24 | Non utilisé | |
| 25 | Non utilisé | |
| 26 | Non utilisé | 10.0 A |
| 27 | Non utilisé | 50.0 A |
| 28 | Non utilisé | |
| 29 | Non utilisé | |
| 30 | Unité de commande du frein électrique (EBCM) | 60.0 A |
| 31 | Batterie; Lampe d’avertissement, charge batterie | 10.0 A |
| 32 | Module de diagnostic II (Etats-Unis); Capteur de l’airbag | 5.0 A |
| 33 | Unité de commande de pompe à carburant; Unité de commande du groupe motopropulseur (PCM) | 5.0 A |
| 34 | Unité de commande du groupe motopropulseur (PCM) | 10.0 A |
| 35 | Pompe à liquide de refroidissement | 10.0 A |
| 36 | Non utilisé | |
| 37 | Unité de commande de chauffage supplémentaire (CPM) | 5.0 A |
| 38 | Non utilisé | |
| 39 | Batterie | 10.0 A |
| 40 | Pompe de lave-glace | 10.0 A |
| 41 | Faisceau principal droit | 5.0 A |
| 42 | Moteur du ventilateur de refroidissement; Ventilateur de refroidissement, droit | 30.0 A |
| 43 | Moteur d’essuie-glace | 25.0 A |
| 44 | Lampe d’avertissement, charge batterie | 40.0 A |
| 45 | Non utilisé | |
| 46 | Non utilisé | |
| 47 | Non utilisé | |
| 48 | Moteur du ventilateur de refroidissement | 30.0 A |
| 49 | Non utilisé | |
| 50 | Unité de commande de caméra de rétrovision | 10.0 A |
| 51 | Batterie; Unité de commande du frein électrique (EBCM); Lampe d’avertissement, charge batterie | 5.0 A |
| 52 | Unité de commande du moteur | 5.0 A |
| 53 | Inverseur de relais | 7.5 A |
| 54 | Compresseur de climatiseur; Témoin de désactivation d’airbag latéral du passager; Groupe d’instrumentation | 5.0 A |
| R1 | Non utilisé | |
| R2 | Solénoïde d’injection d’air secondaire | |
| R3 | Relais de l’unité de commande du groupe motopropulseur (PCM) | |
| R4 | Relais du miroir chauffant | |
| R5 | Actionneurs de serrure de porte | |
| R6 | Non utilisé | |
| R7 | Non utilisé | |
| R8 | Non utilisé | |
| R9 | Relais de la pompe d’injection d’air secondaire | |
| R10 | Non utilisé | |
| R11 | Non utilisé | |
| R12 | Non utilisé | |
| R13 | Non utilisé | |
| R14 | Relais d’allumage |
Schéma de la boîte à fusibles (type 3).

| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Non utilisé | |
| 2 | Non utilisé | |
| 3 | ||
| 4 | Unité de commande du frein électrique (EBCM) | 40.0 A |
| 5 | Relais 1 de chauffage supplémentaire | 50.0 A |
| 6 | ||
| 7 | Relais 2 de chauffage supplémentaire | 70.0 A |
| 8 | Tableau de bord | 70.0 A |
| 9 | Interrupteur d’allumage | 70.0 A |
| 10 | Ventilateur de refroidissement, relais basse vitesse | 50.0 A |
| 11 | Ventilateur de refroidissement, relais basse vitesse | 60.0 A |
| 12 | Réchauffeur de liquide de réfrigérant | 60.0 A |
| 13 | Réchauffeur de liquide de réfrigérant | 60.0 A |
| 14 | Module de commande de bougie de préchauffage | 70.0 A |
| 15 | Unité de commande de la carrosserie | 60.0 A |
| 16 | Unité de commande de la carrosserie | 60.0 A |
| 17 | Transmission, relais de la pompe hydraulique; Unité de commande de transmission (40A est également utilisé) | 50.0 A |
| 18 | Unité de commande du moteur | 25.0 A |
| 19 | Capteur de position d’arbre à cames; Sonde lambda chauffante; Débitmètre d’air massique; Capteur de présence d’eau dans le carburant; Régulateur de pression de carburant; Soupape du turbocompresseur; Recirculation des gaz d’échappement; Solénoïde d’arrêt du carburant; Pompe de circulation du liquide de refroidissement du moteur; Clapet de dérivation de refroidissement EGR; Électrovanne démarrage à froid; Injecteur de post-traitement de l’échappement | 15.0 A |
| 20 | Unité de commande de transmission; Relais de feu de recul | 7.5 A |
| 21 | Unité de commande de transmission | 7.5 A |
| 22 | Unité de commande de transmission | 25.0 A |
| 23 | Unité de commande de transmission | 25.0 A |
| 24 | Capteur de la batterie; Unité de commande de transmission | 25.0 A |
| 25 | Relais de la lampe d’accueil | 5.0 A |
| 26 | Liseuses | 5.0 A |
| 27 | Liseuses; Liseuses arrière | 5.0 A |
| 28 | Relais accessoire 2 | 15.0 A |
| 29 | Relais de réserve | 25.0 A |
| 30 | Non utilisé | 10.0 A |
| 31 | Non utilisé | 5.0 A |
| 32 | Non utilisé | |
| 33 | Non utilisé | |
| R1 | Unité de commande du moteur ou unité de commande de l’allumage | |
| R2 | Relais du ventilateur de refroidissement | |
| R3 | Pompe hydraulique | |
| R4 | Relais du ventilateur de refroidissement | |
| R5 | Moteur du ventilateur de refroidissement | |
| R6 | Relais de réchauffeur de carburant | |
| R7 | Moteur du ventilateur de refroidissement | |
| R8A | Relais d’avertisseur | |
| R8B | Relais de réchauffeur de carburant |
