Schéma boîte à fusibles Opel /Vauxhall Meriva B

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Meriva B (S10) 2011, 2012, 2013, 2014, 2015, 2016, 2017. Phase 1, phase 2. Diesel, essence (1.3 CDTi, 1.4 16V, 1.4 16V Turbo, 1.6 CDTi, 1.7 CDTi). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F29/20A – Boîte à fusibles et relais dans le compartiment moteur.

Tableau fusible Opel /Vauxhall Meriva B.

Les fusibles de l’Opel Meriva B protègent les circuits électriques du véhicule contre les surcharges et les courts-circuits. Si une prise de courant, un lève-vitre, l’éclairage ou le système audio cessent de fonctionner, la cause peut être un fusible grillé. Pour l’identifier, il est nécessaire de savoir où se trouvent les boîtiers à fusibles et comment consulter le schéma correspondant à votre version spécifique du véhicule.

Il n’existe pas de tableau des fusibles unique et universel pour l’Opel Meriva B ; la configuration peut varier d’un véhicule à l’autre. La disposition des circuits et la numérotation des éléments peuvent différer selon l’année de fabrication, la motorisation, le niveau de finition et le marché de destination. Par conséquent, le tableau ci-dessous présente les boîtiers et les groupes d’équipements courants, mais il ne remplace en aucun cas le schéma figurant sur le couvercle du boîtier ou dans le manuel d’utilisation propre à votre véhicule.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

Fusibles sur la batterie.

Boîte à fusibles du compartiment de chargement.

Boîte à fusibles dans l’habitacle.

Sur les véhicules à conduite à gauche, le boîtier de fusibles est situé derrière la boîte à gants du tableau de bord. Ouvrez la boîte, pincez les loquets, rabattez la boîte vers le bas et retirez-la.

Sur les véhicules à conduite à droite, la boîte à fusibles est située derrière un cache dans la boîte à gants. Ouvrez la boîte à gants, tirez le cache vers le haut et retirez-le.

Schéma de la boîte à fusibles.

Num	Circuits protégés	Amps
1	Ensemble du loquet de porte	5.0 A
2	Unité de commande du radio, Unité de commande du cellulaire, Unité de commande d’alarme, Groupe d’instrumentation, Unité de commande de l’affichage des informations, Unité de commande multimédia	10.0 A
3	Radio, Connecteur Data-link	20.0 A
4	Interrupteur du feu d’arrêt, Interrupteur d’allumage	3.0 A
5	Pompe de lavage arrière, Relais de la pompe de lavage	20.0 A
6	Relais de déverrouillage du hayon	15.0 A
7	Relais de déverrouillage de porte, Relais de la serrure de porte, Relais de serrure de la porte de conducteur	20.0 A
8	Ensemble du loquet de porte	5.0 A
9	Lampe(s) du pare-soleil, Éclairage du chargement, Liseuses, Liseuses arrière	10.0 A
10	Airbags frontaux	10.0 A
11	Non utilisé	7.5 A
12	Non utilisé	7.5 A
13	Rétroviseur intérieur, Groupe d’instrumentation, Interrupteur de rétroviseur électrique	7.5 A
14	Non utilisé	7.5 A
Relais à côté du boîtier de fusibles.
Relais 1	Relais de la pompe de lavage
Relais 2	Relais d’essuie-glace arrière
Relais 3	Relais de la pompe de lavage
Relais 4	Unité de commande d’essuie-glace
Relais 5	Éclairage(s) intérieur(s), temporisation
Relais 6	Relais d’allumage
Relais 7	Relais de déverrouillage de porte
Relais 8	Relais de déverrouillage du hayon
Relais 9	Relais de la serrure de porte
Relais 10	Relais de serrure de la porte de conducteur
Relais 11	Relais de la serrure de porte

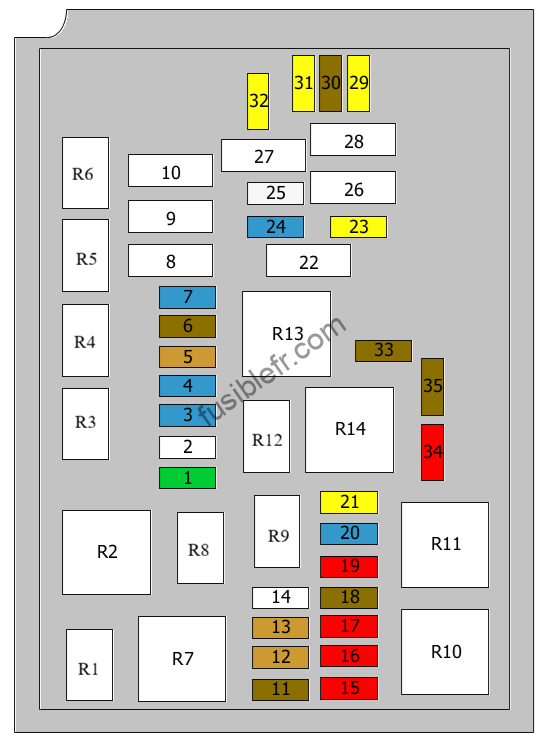

Boîte à fusibles et relais dans le compartiment moteur.

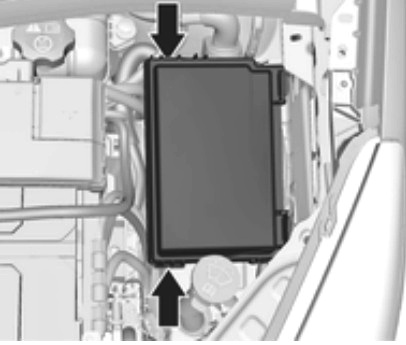

Le boîtier de fusibles se trouve à l’avant gauche du compartiment moteur. Déverrouillez le couvercle, soulevez-le et retirez-le.

Num	Circuits protégés	Amps
Années de production 2010-2012
1	Relais du démarreur	30.0 A
2	Non utilisé
3	Ventilateur de refroidissement; relais basse vitesse; Réchauffeur de carburant	15.0 A
4	Relais d’avertisseur	15.0 A
5	Relais de puissance supplémentaire; Relais d’allumage 1; Relais du projecteur, faisceau principal; Relais d’avertisseur; Relais d’allumage; Ventilateur de refroidissement, relais basse vitesse; Ventilateur de refroidissement droit, haute-vitesse; Ventilateur de refroidissement, relais à action modérée; Commande du ventilateur de refroidissement	5.0 A
6	Capteur de présence d’eau dans le carburant	7.5 A
7	Relais de feu antibrouillard, avant	15.0 A
8	Ventilateur de refroidissement droit, haute-vitesse	50.0 A
9	Commande du ventilateur de refroidissement; Ventilateur de refroidissement, relais à action modérée; Ventilateur de refroidissement gauche, basse-vitesse	20.0 A
10	Non utilisé
11	Débitmètre d’air massique; Capteur de température d’air d’admission	7.5 A
12	Interrupteur de projecteur; Unité de commande projecteur; Projecteur, gauche; Projecteur, droit; Ventilateur de refroidissement, relais basse vitesse; Relais de feu antibrouillard, avant	5.0 A
13	Chauffage, ventilation et climatisation (CVC); Capteur de qualité de l’air; Chauffage d’air supplémentaire	5.0 A
14	Non utilisé
15	Projecteur, droit	10.0 A
16	Projecteur, gauche	10.0 A
17	Unité de commande du moteur	10.0 A
18	Unité de commande du moteur	7.5 A
19	Unité de commande de détection de sous-gonflage des pneus	10.0 A
20	Solénoïde de commande de la soupape de surpression; Sonde lambda chauffante; Aération positive du carter-moteur; Actionneur de recirculation des gaz d’échappement	15.0 A
21	Unité de commande du moteur; Module de commande de bougie de préchauffage	20.0 A
22	Unité de commande du frein stationnement	30.0 A
23	Console centrale; Unité de commande du détecteur de compartiment arrière	20.0 A
24	Relais de la pompe à carburant	15.0 A
25	Unité de commande du frein	25.0 A
26	Désembueur arrière	30.0 A
27	Unité de commande du frein	40.0 A
28	Unité de commande moteur de soufflerie	40.0 A
29	Compresseur de la suspension pneumatique; Console centrale Allume-cigare	20.0 A
30	Chauffage, ventilation et climatisation (CVC)	7.5 A
31	Moteurs, vitres électriques avant; Ou Commutateur de lève-vitre électrique du conducteur	20.0 A
32	Moteurs, vitres électriques avant; Ou Commutateur de lève-vitre électrique du conducteur	20.0 A
33	Miroirs électriques	7.5 A
34	Unité de commande du frein	10.0 A
35	Unité de commande de détection de sous-gonflage des pneus	7.5 A
R1	Relais d’avertisseur
R2	Relais d’allumage 1
R3	Ventilateur de refroidissement, relais basse vitesse
R4	Relais du projecteur, faisceau principal
R5	Non utilisé
R6	Relais de feu antibrouillard, avant
R7	Ventilateur de refroidissement droit, haute-vitesse
R8	Relais d’allumage
R9	Relais du démarreur
R10	Ventilateur de refroidissement, relais à action modérée
R11	Commande du ventilateur de refroidissement
R12	Relais de la pompe à carburant
R13	Relais, désembueur arrière
R14	Relais de puissance supplémentaire
Années de production 2012-2017
1	Relais du démarreur	30.0 A
2	Projecteur, droit	10.0 A
3	Ventilateur de refroidissement, relais basse vitesse	15.0 A
4	Relais d’avertisseur	15.0 A
5	Relais d’avertisseur; Commande du ventilateur de refroidissement; Ventilateur de refroidissement droit, haute-vitesse; Ventilateur de refroidissement, relais à action modérée; Relais de l’embrayage de compresseur; Relais du projecteur, faisceau principal; Relais d’allumage 1; Relais principal; Relais accessoire	7.5 A
6	Non utilisé	15.0 A
7	Relais de feu antibrouillard, avant	15.0 A
8	Ventilateur de refroidissement droit, haute-vitesse	50.0 A
9	Commande du ventilateur de refroidissement; Ventilateur de refroidissement gauche, basse-vitesse; Ventilateur de refroidissement, relais à action modérée	40.0 A
10	Non utilisé
11	Compresseur de climatiseur	10.0 A
12	Projecteur, gauche; Projecteur, droit; Relais de feu antibrouillard, avant; Ventilateur de refroidissement, relais basse vitesse; Interrupteur de projecteur	7.5 A
13	Chauffage d’air supplémentaire; Unité de commande du frein	5.0 A
14	Capteur de présence d’eau dans le carburant; Débitmètre d’air massique; Capteur de température d’air d’admission	7.5 A
15	Alimentation	30.0 A
16	Projecteur, gauche	10.0 A
17	Unité de commande du moteur	10.0 A
18	Unité de commande du moteur	7.5 A
19	Unité de commande de détection de sous-gonflage des pneus	10.0 A
20	Sonde lambda chauffante; Aération positive du carter-moteur; Solénoïde de purge du bidon; Solénoïde de commande de la soupape de surpression; Solénoïde de recyclage des gaz d’échappement	15.0 A
21	Unité de commande du moteur; Module de commande de bougie de préchauffage	20.0 A
22	Unité de commande du frein stationnement	30.0 A
23	Console centrale; Unité de commande du détecteur de compartiment arrière	20.0 A
24	Relais de la pompe à carburant	15.0 A
25	Unité de commande du frein	25.0 A
26	Désembueur arrière	30.0 A
27	Unité de commande du frein	40.0 A
28	Unité de commande moteur de soufflerie	40.0 A
29	Compresseur de la suspension pneumatique; Console centrale Allume cigare	20.0 A
30	Chauffage, ventilation et climatisation (CVC)	7.5 A
31	Moteurs, vitres électriques avant; Ou Commutateur de lève-vitre électrique du conducteur	20.0 A
32	Moteurs, vitres électriques avant; Ou Commutateur de lève-vitre électrique du conducteur	20.0 A
33	Miroirs électriques	7.5 A
34	Unité de commande du frein	10.0 A
35	Unité de commande de détection de sous-gonflage des pneus	7.5 A
R1	Relais d’avertisseur
R2	Ventilateur de refroidissement, relais à action modérée
R3	Ventilateur de refroidissement, relais basse vitesse
R4	Relais du projecteur, faisceau principal
R5	Relais de l’embrayage de compresseur
R6	Relais de feu antibrouillard, avant
R7	Ventilateur de refroidissement droit, haute-vitesse
R8	Relais d’allumage
R9	Relais du démarreur
R10	Relais d’allumage 1
R11	Commande du ventilateur de refroidissement
R12	Relais de la pompe à carburant
R13	Relais, désembueur arrière
R14	Relais de puissance supplémentaire

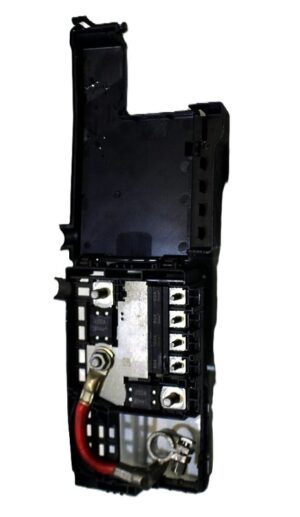

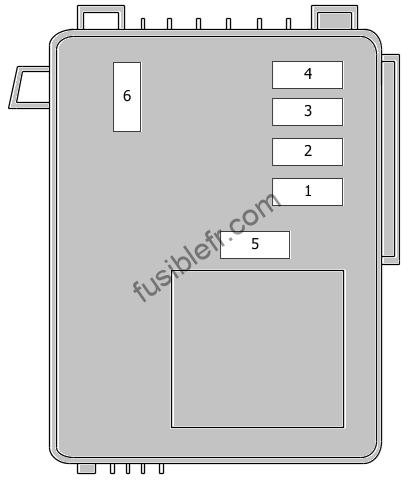

Fusibles sur la batterie.

Num	Circuits protégés	Amps
1	Unité de commande de la carrosserie	80.0 A
2	Boîte à fusibles et relais Nº2 dans l’habicle	100.0 A
3	Module de commande de bougie de préchauffage	80.0 A
4	Unité de commande de direction assistée	80.0 A
5	Boîte à fusibles et relais dans le compartiment moteur; Chauffage supplémentaire	250.0 A
6	Démarreur; Générateur	400.0 A

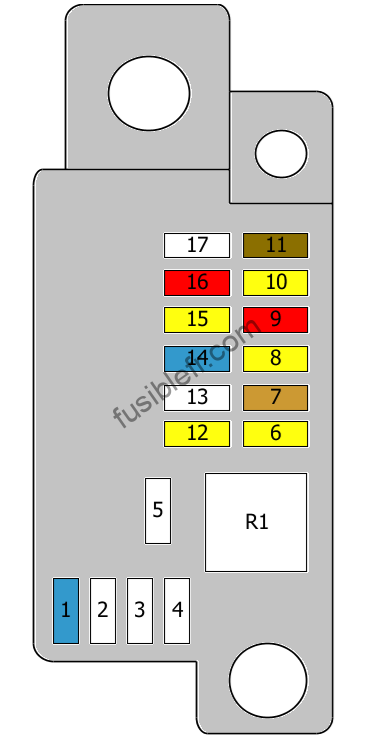

Boîte à fusibles du compartiment de chargement.

La boîte à fusibles se trouve sur le côté gauche de l’espace de chargement, derrière un cache.
1. Retirez le cache.
2. Débloquez les quatre pattes de fixation et retirez le cache.

Num	Circuits protégés	Amps
1	Unité de commande projecteur	15.0 A
2	Non utilisé
3	Non utilisé
4	Non utilisé
5	Non utilisé
6	Vitre électrique, arrière droit	20.0 A
7	Unité de commande projecteur	5.0 A
8	Connecteur de la remorque	20.0 A
9	Interrupteur du soutien lombaire du siège du conducteur; Ou; Interrupteur du soutien lombaire du siège du passager	10.0 A
10	Vitre électrique, arrière gauche	20.0 A
11	Unité de commande de l’assistance au stationnement	7.5 A
12	Module du toit ouvrant	20.0 A
13	Non utilisé
14	Unité de commande de siège chauffant conducteur	15.0 A
15	Feux de la remorque	20.0 A
16	Interrupteur du soutien lombaire du siège du conducteur; Ou; Interrupteur du soutien lombaire du siège du passager	10.0 A
17	Aucune information est disponible
R1	Relais du projecteur
