Schéma boîte à fusibles Opel /Vauxhall Astra G

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Astra G (Classic II) (T98) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011. Phase 1, phase 2. Diesel, essence (1.2 16V, 1.4 16V, 1.6, 1.6 16V CNG, 1.7 CDTi, 1.8 16V, 2.0 16V, 2.0 16V Turbo OPC, 2.0 TDi 16V, 2.2 16V, 2.2 DTi 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F36/20A –Boîte à fusibles dans l’habitacle (type 1).

Le fusible de l’allume-cigare est situé sous le numéro F36/15A –Boîte à fusibles dans l’habitacle (type 2).

Tableau fusible Opel /Vauxhall Astra G.

L’Opel Astra G a été produite avec différents niveaux de finition, motorisations et carrosseries. Elle était disponible avec des moteurs essence et diesel, des boîtes de vitesses manuelles et automatiques, la climatisation, la climatisation automatique, l’ABS, les phares antibrouillard et d’autres systèmes. Par conséquent, le schéma des fusibles peut varier selon l’année de fabrication, le marché et le niveau de finition.

Le tableau ci-dessous présente les références des fusibles les plus courantes pour l’Opel Astra G et la Vauxhall Astra G. Avant de remplacer un fusible, vérifiez que les informations sont conformes à l’étiquette apposée sur le couvercle de la boîte à fusibles, au manuel du propriétaire ou au schéma installé sur votre véhicule. Le numéro et le calibre du fusible peuvent différer même entre véhicules d’une même année.

Contenu:

Boîte à fusibles dans l’habitacle.

Fusibles principaux dans le compartiment moteur.

Boîte à relais dans le compartiment moteur.

Boîte à relais dans le coffre à bagages.



Boîte à fusibles dans l’habitacle.

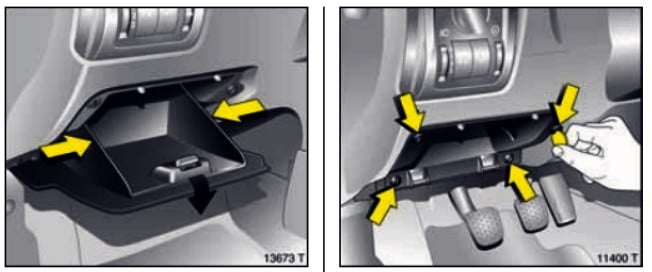

Il se trouve sous le tableau de bord, derrière la boîte à gants. Pour y accéder, il faut légèrement pincer les deux parois latérales, abaisser complètement la boîte à gants et la déconnecter. Ensuite, utilisez une pièce de monnaie pour faire pivoter les vis de fixation de 90° et retirer le support de la boîte à gants.

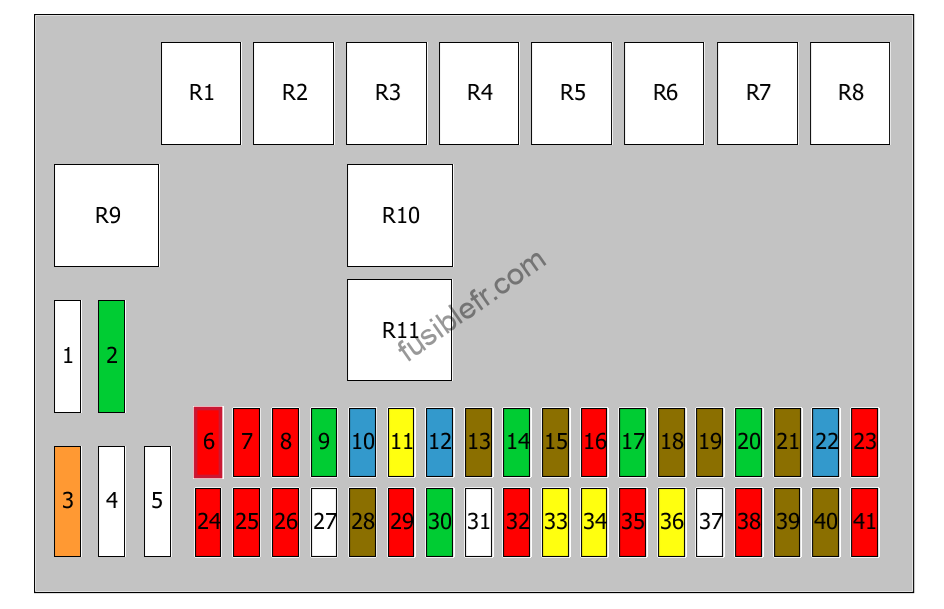

Schéma de la boîte à fusibles (type 1).

Opel /Vauxhall Astra G. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles (type 1).

NumCircuits protégésAmps
1Aucune information est disponible
2Chauffage; Système de climatisation30.0 A
3Lunette arrière chauffante40.0 A
4Aucune information est disponible
5Aucune information est disponible
6Faisceau lumineux géré par le variateur droit10.0 A
7Lave-phare10.0 A
8Faisceau principal droit10.0 A
9Lave-phare30.0 A
10Avertisseur15.0 A
11Fermeture centralisée20.0 A
12Feux antibrouillard avant15.0 A
13Tableau de bord; Affichage des informations; Téléphone7.5 A
14Laveur; Toit ouvrant30.0 A
15Miroirs; Vitres; Fermeture centralisée; Toit ouvrant7.5 A
16Feu antibrouillard arrière10.0 A
17Vitres30.0 A
18Système voyant lumière du jour actif; Éclairage de la plaque d’immatriculation; Multimètre; Transmission automatique7.5 A
19Radio; Lecteur de CD; Système GPS7.5 A
20Vitres30.0 A
21Multimètre; Fermeture centralisée; Radio; Téléphone7.5 A
22Éclairage de l’avertisseur de danger; Tableau de bord15.0 A
23ABS; ESP; Direction assistée10.0 A
24Faisceau lumineux géré par le variateur gauche10.0 A
25Feu de stationnement10.0 A
26Faisceau principal gauche10.0 A
27Aucune information est disponible
28Connecteur de diagnostic7.5 A
29Interrupteur de l’éclairage; Éclairage de l’avertisseur de danger; Éclairage boîte à gants; Feu de recul; Capteur de vitesse du véhicule; Transmission automatique10.0 A
30Toit ouvrant30.0 A
31Aucune information est disponible
32Système voyant lumière du jour actif; Alarme10.0 A
33Remorque20.0 A
34Affichage des informations20.0 A
35Transmission automatique; Chauffage supplémentaire; Refroidissement du moteur10.0 A
36Allume-cigare; Sièges chauffants20.0 A
37Aucune information est disponible
38Interrupteur du feu d’arrêt; Affichage des informations; Régulateur de vitesse10.0 A
39Transmission automatique; Refroidissement du moteur7.5 A
40Refroidissement du moteur7.5 A
41Miroirs10.0 A
R1Relais d’avertisseur
R2Relais de faisceau principal
R3Relais d’essuie-glace arrière
R4Relais du miroir chauffant
R5Relais de feu antibrouillard, avant
R6Relais de feu antibrouillard arrière
R7Indicateur de direction, droit
R8Indicateur de direction, gauche
R9Récepteur/Transmetteur
R10Essuie-glace de pare-brise
R11Lunette arrière chauffante

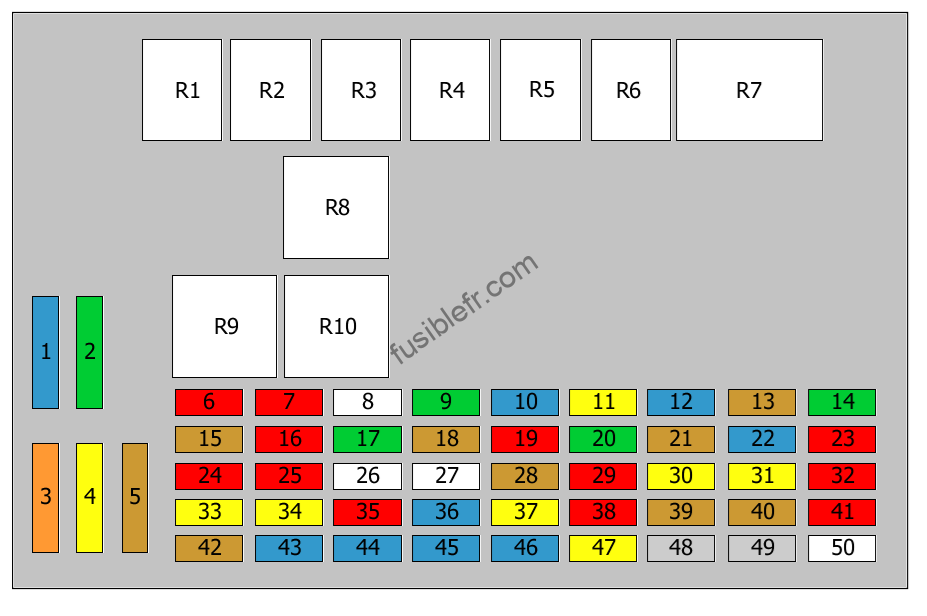

Schéma de la boîte à fusibles (type 2).

Opel /Vauxhall Astra G. Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles (type 2).

NumCircuits protégésAmps
1Système d’allumage; Chauffage supplémentaire; Siège(s) chauffant(s) (20A est également utilisé)15.0 A
2Système de climatisation; Chauffage30.0 A
3Lunette arrière chauffante40.0 A
4Ventilateur de refroidissement20.0 A
5Lampe(s) de la poignée de sélecteur5.0 A
6Projecteurs10.0 A
7Éclairage de la plaque d’immatriculation; Lave-phares; Feux de stationnement, droit10.0 A
8Aucune information est disponible
9Lave-phares30.0 A
10Avertisseur15.0 A
11Fermeture centralisée; Système d’alarme20.0 A
12Feux antibrouillard15.0 A
13Tableau de bord; Téléphone; Système d’alarme5.0 A
14Système d’essuie-glace30.0 A
15Vitres; Toit ouvrant coulissant5.0 A
16Feu(x) antibrouillard arrière(s)10.0 A
17Vitres30.0 A
18Système voyant lumière du jour actif; Temporisateur multifonctions; Transmission automatique5.0 A
19Changeur de CD; Téléphone; Système GPS10.0 A
20Vitres30.0 A
21Fermeture centralisée5.0 A
22Éclairage de l’avertisseur de danger; Tableau de bord; Système de climatisation15.0 A
23ABS; ESP; Commande d’antipatinage; Direction assistée10.0 A
24Lampe(s) au xénon10.0 A
25Feux de stationnement, gauche10.0 A
26Aucune information est disponible
27Aucune information est disponible
28Connecteur de diagnostic; Éclairage de l’habitacle5.0 A
29Interrupteur de la commande d’éclairage; Éclairage de l’avertisseur de danger10.0 A
30Toit ouvrant coulissant20.0 A
31Système d’essuie-glace20.0 A
32Système voyant lumière du jour actif; Système de l’avertisseur de danger; Système d’alarme10.0 A
33Afficheur multifonctions; Radio; Téléphone; Système GPS20.0 A
34Afficheur multifonctions20.0 A
35Transmission automatique; Chauffage supplémentaire10.0 A
36Allume-cigare15.0 A
37Siège(s) chauffant(s)20.0 A
38Régulateur de vitesse; Commutateur d’embrayage; Interrupteur de la pédale de frein; Affichage des informations; Commande de la climatisation10.0 A
39Transmission automatique5.0 A
40Unité de commande du ventilateur de refroidissement; Chauffage supplémentaire5.0 A
41Miroir(s); Chauffage supplémentaire10.0 A
42Éclairage intérieur; Airbag; Système de climatisation5.0 A
43Projecteurs15.0 A
44Lampe(s) au xénon15.0 A
45Projecteurs15.0 A
46Fonctions moteur15.0 A
47Chauffage supplémentaire20.0 A
48Transmission automatique2.0 A
49Capote2.0 A
50Non utilisé
R1Avertisseur
R2Faisceau principal
R3Système d’essuie-glace arrière
R4Miroir(s) chauffant(s)
R5Feux antibrouillard
R6Feu(x) antibrouillard arrière(s)
R7Relais lampe clignotante
R8Système d’essuie-glace avant
R9Relais coupe-circuit
R10Lunette arrière chauffante

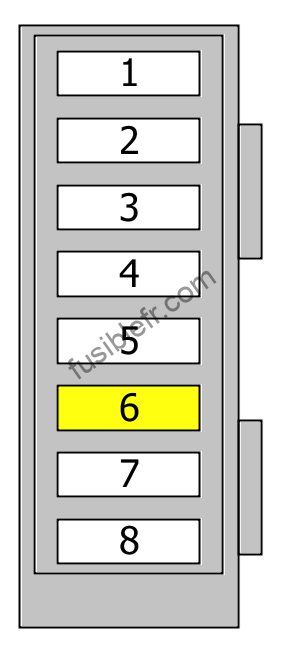

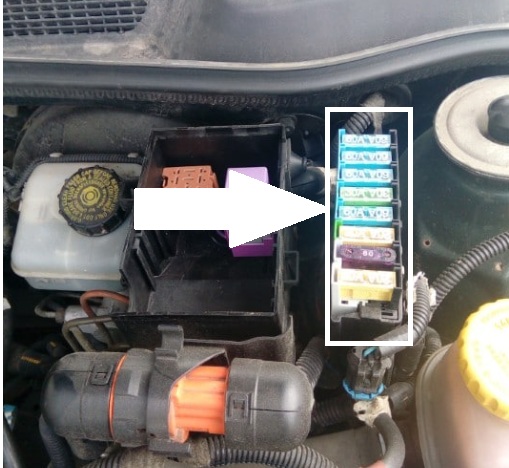

Fusibles principaux dans le compartiment moteur.



option 1.

NumCircuits protégésAmps
1Contacteur de démarreur60.0 A
2Système voyant lumière du jour actif; Interrupteur de l’éclairage; Alarme; Immobilisateur; Fermeture centralisée; Boîte à fusibles dans l’habitacle, fusibles 10 – 12, 16, 22, 3960.0 A
3Boîte à fusibles dans l’habitacle, fusibles 3, 9, 17, 19, 20, 28, 30, 33, 34, 4160.0 A
4Système de refroidissement30.0 A (40 A également utilisé)
5ABS; ESP60.0 A
6Gestion moteur20.0 A
7Direction assistée80.0 A
8Refroidissement du moteur; Filtre à carburant chauffant20.0 A (40 A également utilisé)



option 2.

NumCircuits protégésAmps
1Aucune information est disponible
2Interrupteur de l’éclairage; Unité de commande du moteur60.0 A
3Connecteur de diagnostic; Capote; Boîte à fusibles dans l’habitacle, fusibles 3, 9, 17, 19, 20, 28, 30, 33, 34, 4160.0 A
4Ventilateur de refroidissement80.0 A
5ABS; ESP; Commande d’antipatinage60.0 A
6Unité de commande du moteur20.0 A
7Direction assistée80.0 A
8Système de bougies de préchauffage; Filtre chauffant80.0 A

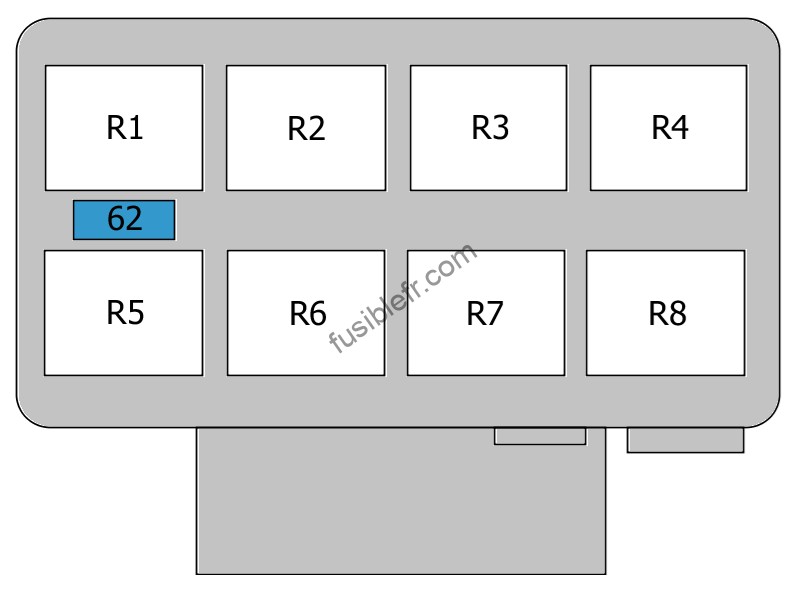

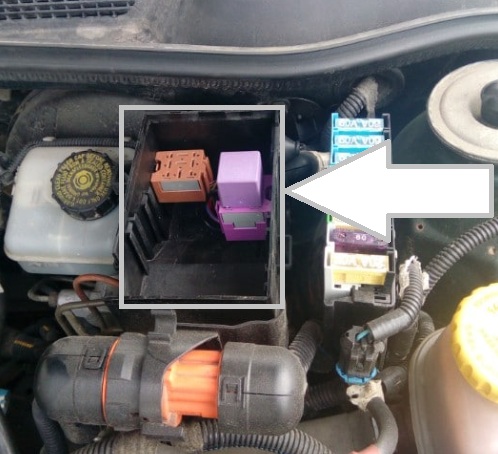

Boîte à relais dans le compartiment moteur.



type 1.

NumCircuits protégésAmps
62Sonde lambda, Twinport, Solénoïde de purge du bidon, Débitmètre d’air massique, Solénoïde EGR15.0 A
R1Non utilisé
R2Lave-phares
R3Ventilateur de refroidissement
R4Pompe à liquide de refroidissement
R5Distribution d’alimentation
R6Pompe à carburant
R7Ventilateur de refroidissement
R8Aucune information est disponible

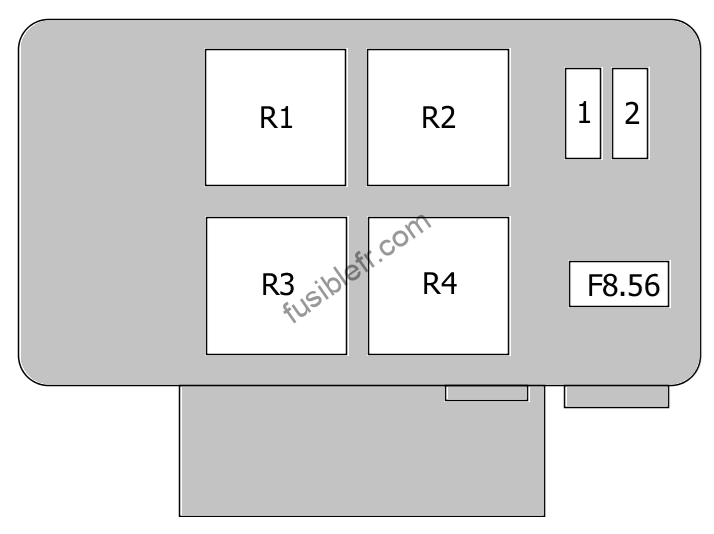

type 2.

NumCircuits protégésAmps
R1Lave-phares
R2Distribution d’alimentation
R3Ventilateur de refroidissement
R4Filtre chauffant
1Unité de commande du ventilateur de refroidissement
2Unité de commande du ventilateur de refroidissement
F8.56Aucune information est disponible

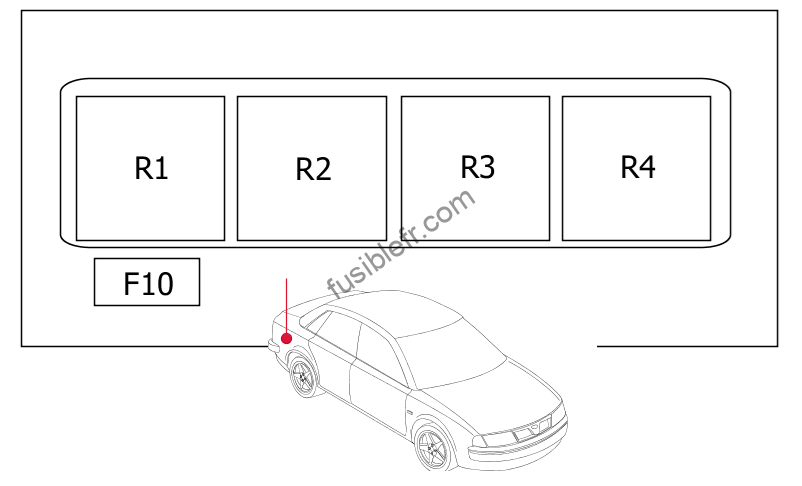

Boîte à relais dans le coffre à bagages.

NumCircuits protégésAmps
R1Vitre, arrière gauche
R2Vitre, arrière gauche
R3Vitre, arrière droit
R4Vitre, arrière droit
F10Aucune information est disponible
