Schéma boîte à fusibles Opel /Vauxhall Movano A (phase 2)

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Movano (X70) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 (phase 2). Diesel (1.9 TDi, 2.5 CDTi, 3.0 CDTi). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F11, F2/10A – Boîte à fusibles dans l’habitacle.

Tableau fusible Opel /Vauxhall Movano A.

L’Opel Movano A phase 2 est la version restylée de la première génération du Movano, produite de 2003 à 2010. Les fusibles protègent les circuits électriques du véhicule contre les surcharges et les courts-circuits. Si les phares, les essuie-glaces, l’allume-cigare ou tout autre équipement cessent de fonctionner, la vérification des fusibles constitue l’une des premières étapes du diagnostic.

Il est important de noter qu’il n’existe pas de tableau des fusibles unique pour tous les Opel Movano A phase 2. L’emplacement et l’ampérage peuvent varier en fonction de l’année de fabrication, du moteur, du niveau de finition, du type de carrosserie et du marché de destination. Par conséquent, avant tout remplacement, il convient de consulter le schéma figurant sur le couvercle du boîtier à fusibles ou dans le manuel spécifique à votre véhicule. Le tableau ci-dessous permet d’identifier où se trouve la protection du système concerné, mais il ne remplace en aucun cas le schéma d’origine propre à votre véhicule.

Contenu:

Boîte à fusibles №1 dans l’habitacle.

Boîte à fusibles №2 dans l’habitacle.

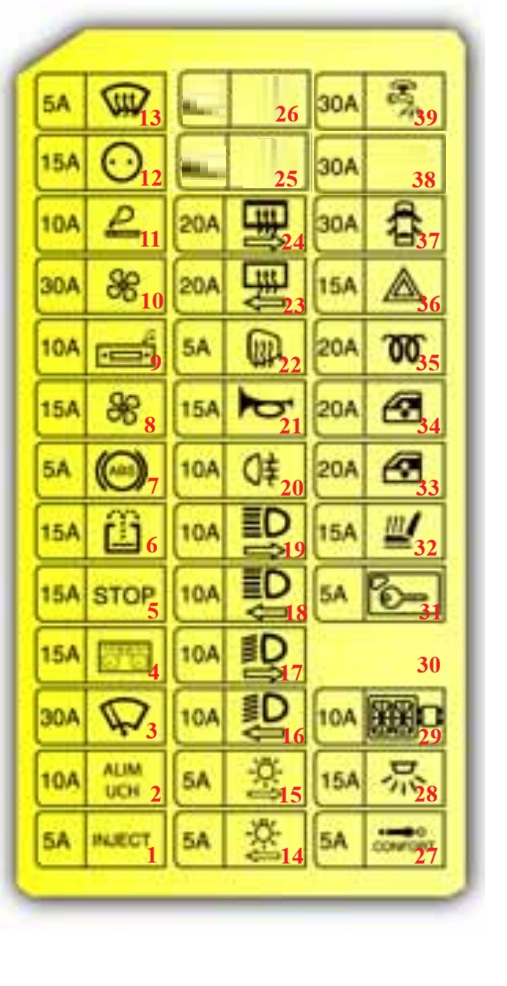

schéma de la boîte à fusibles (option 1).
schéma de la boîte à fusibles (option 2).
schéma de la boîte à fusibles (option 3).

Boîte à fusibles et relais dans le compartiment moteur.

schéma de la boîte à fusibles (type 1).
schéma de la boîte à fusibles (type 2).
schéma de la boîte à fusibles (type 3).

Boîte à fusibles №1 dans l’habitacle.

Se trouve sous le tableau de bord.

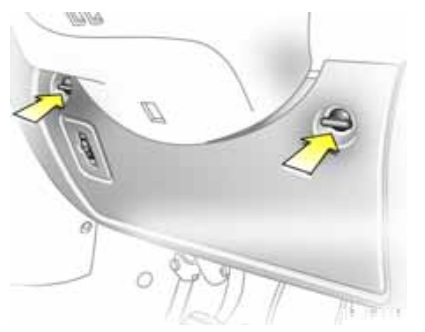

Pour ouvrir le couvercle, appuyez sur les languettes situées sur celui-ci, puis faites-le pivoter vers le bas.
Pour faciliter le remplacement des fusibles, un extracteur de fusibles est placé dans la boîte à fusibles.

Num	Circuits protégés	Amps
1	Unité de commande de démarrage; Système de diagnostic	5.0 A
2	Remorque; Unité de commande de la carrosserie (BCM); Correction de hauteur des projecteurs; Allume-cigare; Pare-brise chauffant; Chauffage; Fermeture centralisée; Régulateur de vitesse; Suspension pneumatique; Contrôle de distance de stationnement; Système de chauffage supplémentaire	10.0 A
3	Unité de commande de la carrosserie (BCM); Commande d’essuie-glace	30.0 A
4	Tableau de bord; Tachygraphe; Airbag	15.0 A
5	Interrupteur d’arrêt; Interrupteur de feu de recul; Unité de commande de démarrage	15.0 A
6	Laveur	15.0 A
7	Commande de vitesses; ABS	15.0 A
8	Chauffage; Filtre à carburant chauffant; Système de climatisation	15.0 A
9	Radio; Système de navigation	10.0 A
10	Chauffage; Système de climatisation	30.0 A
11	Allume-cigare	10.0 A
12	Douille accessoire	15.0 A
13	Unité de commande; Pare-brise chauffant ou Interrupteur de l’éclairage, Système voyant lumière du jour actif (20A)	5.0 A
14	Feu antibrouillard arrière gauche; Projecteurs; Unité de commande de la carrosserie (BCM); Éclairage intérieur; Radio; Système de navigation	5.0 A 10.0 A
15	Feu de stationnement, droit; Tableau de bord; Tachygraphe	5.0 A 10.0 A
16	Projecteurs, gauche; Indicateur de direction, gauche ou Faisceau lumineux géré par le variateur, Projecteurs, gauche, Correction de hauteur des projecteurs	10.0 A
17	Faisceau lumineux géré par le variateur; Projecteurs, droit ou ou Faisceau lumineux géré par le variateur, Projecteurs, droit, Correction de hauteur des projecteurs	10.0 A
18	Faisceau principal; Projecteurs, gauche	10.0 A
19	Faisceau principal; Projecteurs, droit	10.0 A
20	Tableau de bord; Module de remorquage de la remorque	10.0 A
21	Avertisseur; Interrupteur de l’éclairage	15.0 A
22	Miroirs	5.0 A
23	Vitre de porte chauffante	20.0 A
24	Vitre de porte chauffante	20.0 A
25	Fermeture centralisée avant ou Feux antibrouillard avant (15A)	10.0 A
26	Fermeture centralisée, portes arrière ou Interrupteur de l’éclairage, Système voyant lumière du jour actif	15.0 A
27	Suspension pneumatique ou Suivez-moi, Interrupteur de l’éclairage (20A)	5.0 A
28	Unité de commande de la carrosserie (BCM) ou Tableau de bord; Unité de commande de diagnostic; Éclairage intérieur; Tachygraphe	15.0 A
29	Radio; Système de navigation	10.0 A
30	Non utilisé ou Unité de commande de la carrosserie (BCM) (5A)
31	Unité de commande de la carrosserie (BCM); Arrêt du carburant	5.0 A
32	Chauffage de siège (conduite à gauche); Miroirs	15.0 A
33	Vitres électriques	20.0 A
34	Vitres électriques	20.0 A
35	Chauffage du filtre à carburant	20.0 A
36	Unité de commande de la carrosserie (BCM) ou Unité de commande de démarrage; Éclairage intérieur	15.0 A
37	Unité de commande de la carrosserie (BCM)	30.0 A
38	Boîte à fusibles Nº1 dans le coffre à bagages, fusible 36	30.0 A
39	Boîte à fusibles Nº1 dans le coffre à bagages, fusibles 27 – 29	30.0 A

Boîte à fusibles №2 dans l’habitacle.

Ces modules sont montés sur la platine de relais de l’habitacle, située sur la façade du tableau de bord, côté gauche.

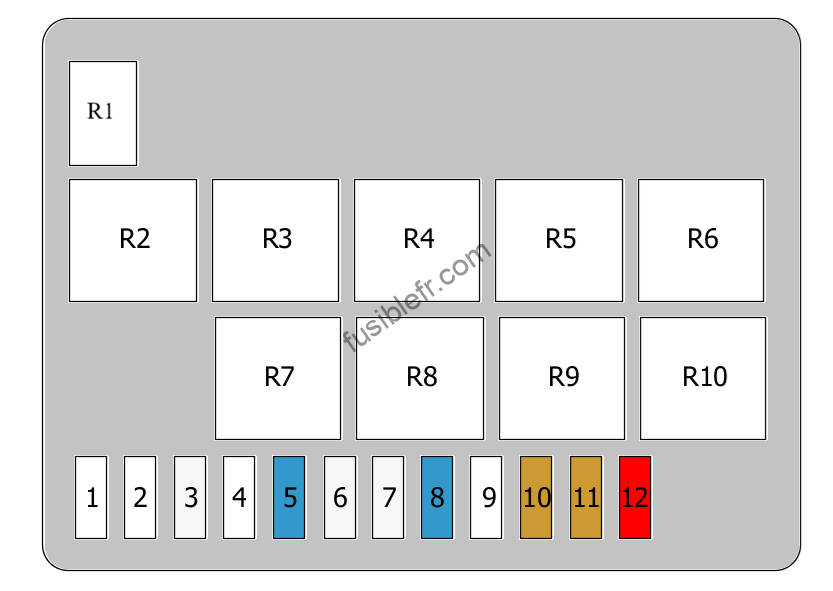

Schéma de la boîte à fusibles (option 1).

Num	Circuits protégés	Amps
1	Non utilisé
2	Non utilisé
3	Relais de borne 15	25.0 A
4	Non utilisé
5	Marchepied extensible; Éclairage intérieur	15.0 A
6	Système de chauffage supplémentaire	25.0 A
7	Système de chauffage supplémentaire	25.0 A
8	Coupure de la batterie	15.0 A
9	Non utilisé
10	Fermeture centralisée, portes arrière	5.0 A
11	Coupure de la batterie	5.0 A
12	Éclairage intérieur; Fermeture centralisée, portes arrière; Relais de borne 15	10.0 A
R1	Chauffage supplémentaire
R2	Pare-brise chauffant
R3	Commandes de vitre électrique
R4	Feu antibrouillard arrière
R5	Ventilateur, étape 4
R6	Chauffage supplémentaire
R7	Lunette arrière chauffante
R8	Climatisation arrière
R9	Relais de borne 15
R10	Coupure de la batterie
R11	Coupure de la batterie

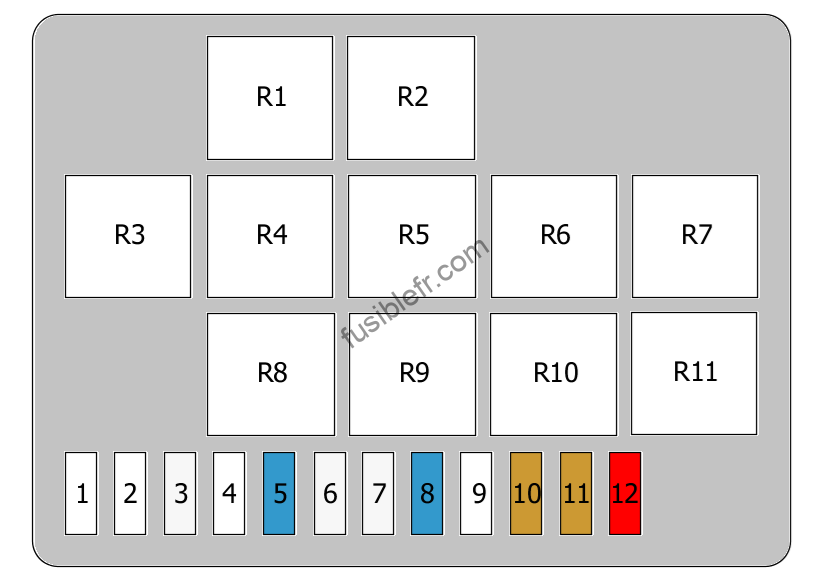

Schéma de la boîte à fusibles (option 2).

Num	Circuits protégés	Amps
1	Non utilisé
2	Non utilisé
3	Unité de commande de démarrage	25.0 A
4	Non utilisé
5	Marchepied extensible; Éclairage intérieur	15.0 A
6	Système de chauffage supplémentaire	25.0 A
7	Système de chauffage supplémentaire	25.0 A
8	Coupure de la batterie	15.0 A
9	Non utilisé
10	Fermeture centralisée; portes arrière	5.0 A
11	Coupure de la batterie; Unité de commande de démarrage	5.0 A
12	Éclairage intérieur; Fermeture centralisée; portes arrière; Relais de borne 15	10.0 A
R1	Feu de recul
R2	Commandes de vitre électrique
R3	Feu antibrouillard arrière
R4	Ventilateur, étape 4
R5	Chauffage supplémentaire
R6	Lunette arrière chauffante
R7	Climatisation arrière
R8	Relais de borne 15
R9	Coupure de la batterie
R10	Coupure de la batterie

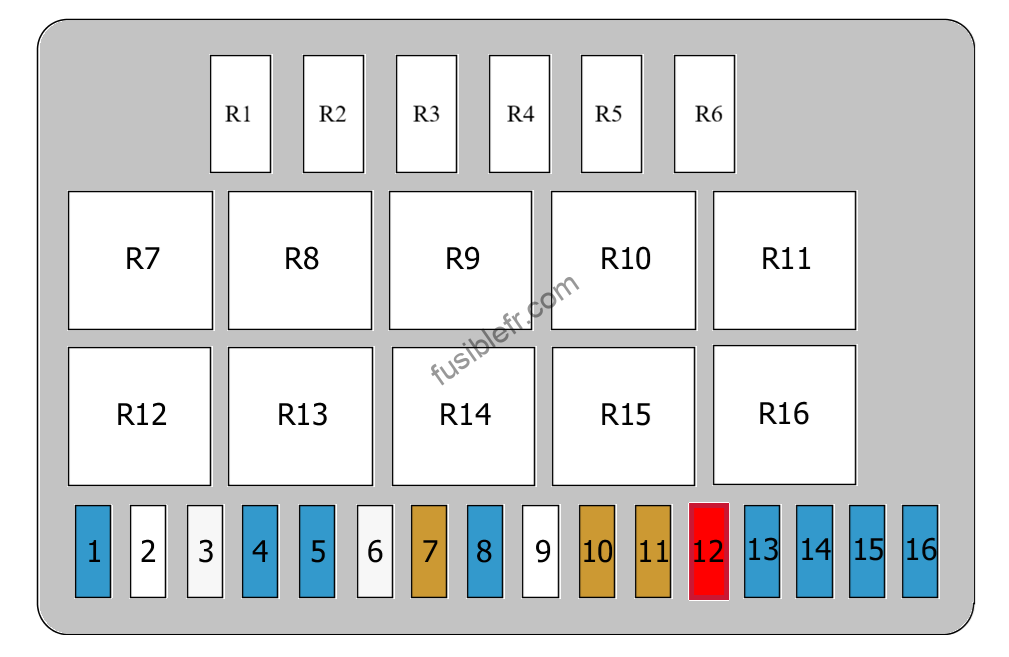

Schéma de la boîte à fusibles (option 3).

Num	Circuits protégés	Amps
1	Fermeture centralisée	15.0 A
2	Non utilisé
3	Système de démarrage, Système de charge	25.0 A
4	Fermeture centralisée	15.0 A
5	Marchepied extensible, Éclairage, Lampe d’avertissement Porte ouverte	15.0 A
6	Système de chauffage supplémentaire	25.0 A
7	Système de chauffage supplémentaire	5.0 A
8	Coupure de la batterie	15.0 A
9	Non utilisé
10	Fermeture centralisée, portes arrière	5.0 A
11	Coupure de la batterie, Unité de commande de démarrage	5.0 A
12	Éclairage intérieur, Fermeture centralisée, portes arrière, Relais de borne 15	10.0 A
13	Fermeture centralisée	15.0 A
14	Fermeture centralisée	15.0 A
15	Fermeture centralisée	15.0 A
16	Fermeture centralisée	15.0 A
R1	Relais de l’éclairage
R2	Feux de recul
R3	Relais du système voyant lumière du jour
R4	Relais du système voyant lumière du jour
R5	Relais du système voyant lumière du jour
R6	Relais de feu antibrouillard, avant
R7	Relais des vitres
R8	Relais d’essuie-glace
R9	Ventilateur, étape 4
R10	Relais de chauffage supplémentaire
R11	Relais de la lunette arrière chauffante
R12	Éclairage intérieur
R13	Climatisation arrière
R14	Relais de borne 15
R15	Relais de coupure de la batterie
R16	Relais de coupure de la batterie

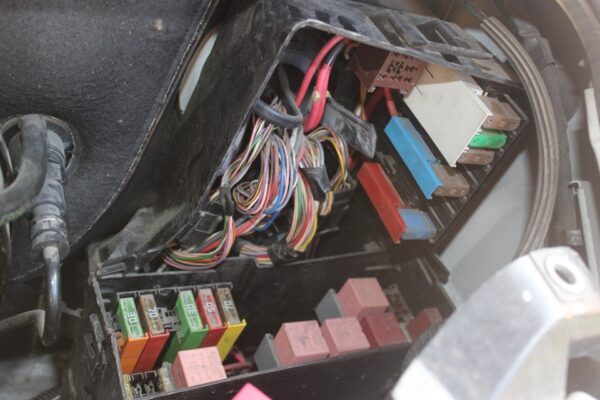

Boîte à fusibles et relais dans le compartiment moteur.

Il se trouve sous le capot, sur la gauche, près du compteur.

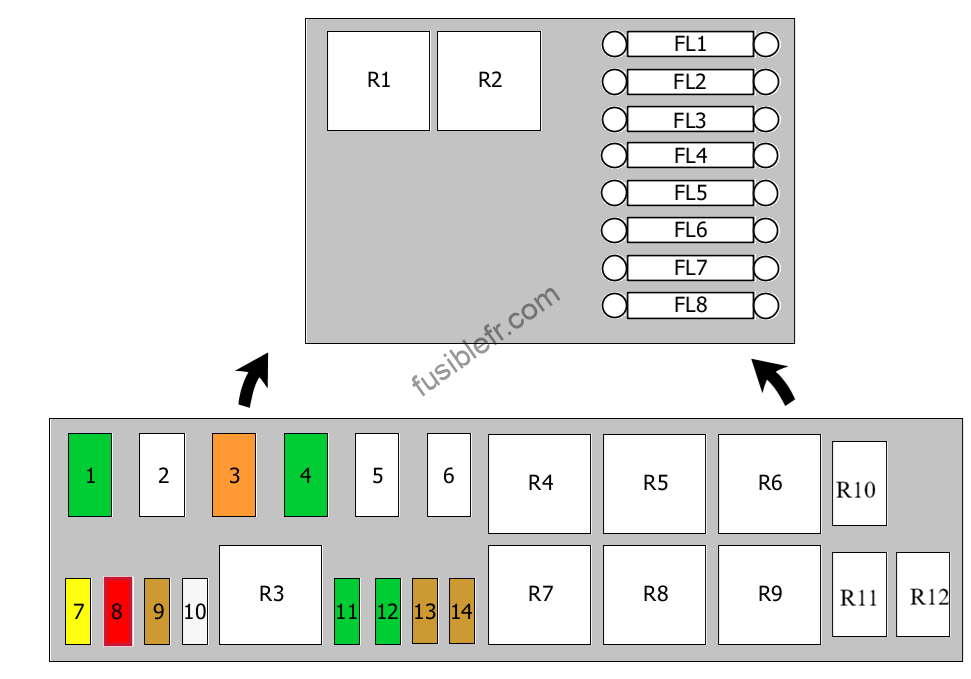

Schéma de la boîte à fusibles (type 1).

Num	Circuits protégés	Amps
1	Non utilisé
2	Chauffage supplémentaire	70.0 A
3	Refroidissement du moteur	40.0 A
4	Chauffage supplémentaire	30.0 A
5	Refroidissement du moteur (40A est également utilisé)	50.0 A
6	Module de commande de bougie de préchauffage	70.0 A
7	Chauffage supplémentaire	20.0 A
8	Non utilisé ou Relais de la pompe à carburant Relais supplémentaire, pompe à carburant (10A)
9	Unité de commande	25.0 A
10	Chauffage supplémentaire	30.0 A
11	Chauffage supplémentaire	30.0 A
12	Chauffage supplémentaire	30.0 A
FL1	Démarreur; Interrupteur de l’éclairage	70.0 A
FL2	Chauffage; Système de climatisation	30.0 A
FL3	Boîte à fusibles Nº2 dans l’habitacle, fusibles 3, 5; Boîte à fusibles Nº1 dans l’habitacle, fusibles 31, 39	70.0 A
FL4	Non utilisé
FL5	Vitres électriques; Relais de la lunette arrière chauffante	70.0 A
FL6	Suspension pneumatique	30.0 A
FL7	Pare-brise chauffant	70.0 A
FL8	ABS; Ou Unité de commande ESP	60.0 A
R1	Suspension pneumatique du compresseur
R2	Relais de pare-brise chauffant
R3	Relais de chauffage supplémentaire
R4	Radiateur
R5	Non utilisé
R6	Relais de chauffage supplémentaire
R7	Unité de commande du moteur
R8	Relais de chauffage supplémentaire
R9	Radiateur
R10	Non utilisé
R11	Compresseur d’air
R12	Relais du chauffage du filtre à carburant

Schéma de la boîte à fusibles (type 2).

Num	Circuits protégés	Amps
1	Transmission manuelle	30.0 A
2	Chauffage supplémentaire; Filtre à particules diesel; Réchauffeur de liquide de réfrigérant; Boîte à fusibles et relais dans le compartiment moteur, autobus, fusibles 11, 12	70.0 A
3	Refroidissement du moteur	40.0 A
4	Chauffage supplémentaire; Filtre à particules diesel; Réchauffeur de liquide de réfrigérant; Boîte à fusibles et relais dans le compartiment moteur, autobus, fusible 13	30.0 A
5	Refroidissement du moteur (40A est également utilisé)	50.0 A
6	Module de commande de bougie de préchauffage	70.0 A
7	Système de climatisation; Capteur d’arbre à cames; Solénoïde(s); Refroidissement du moteur	20.0 A
8	Transmission manuelle	10.0 A
9	Transmission manuelle	5.0 A
10	Unité de commande	25.0 A
11	Chauffage supplémentaire; Filtre à particules diesel; Réchauffeur de liquide de réfrigérant	30.0 A
12	Chauffage supplémentaire; Filtre à particules diesel; Réchauffeur de liquide de réfrigérant	30.0 A
13	Chauffage supplémentaire; Filtre à particules diesel; Réchauffeur de liquide de réfrigérant	5.0 A
14	Transformateur d’allumage	5.0 A
FL1	Démarreur; Interrupteur de l’éclairage	70.0 A
FL2	Chauffage; Système de climatisation	30.0 A
FL3	Boîte à fusibles Nº2 dans l’habitacle, fusibles 3, 5; Boîte à fusibles Nº1 dans l’habitacle, fusibles 31, 39	70.0 A
FL4	Non utilisé
FL5	Vitres électriques; Relais de la lunette arrière chauffante	70.0 A
FL6	Suspension pneumatique	30.0 A
FL7	Pare-brise chauffant	70.0 A
FL8	ABS; Unité de commande ESP	60.0 A
R1	Suspension pneumatique
R2	Moteur en marche
R3	Relais de chauffage supplémentaire
R4	Radiateur
R5	Non utilisé
R6	Relais de chauffage supplémentaire
R7	Unité de commande du moteur
R8	Relais de chauffage supplémentaire
R9	Radiateur
R10	Non utilisé
R11	Compresseur d’air
R12	Relais du chauffage du filtre à carburant

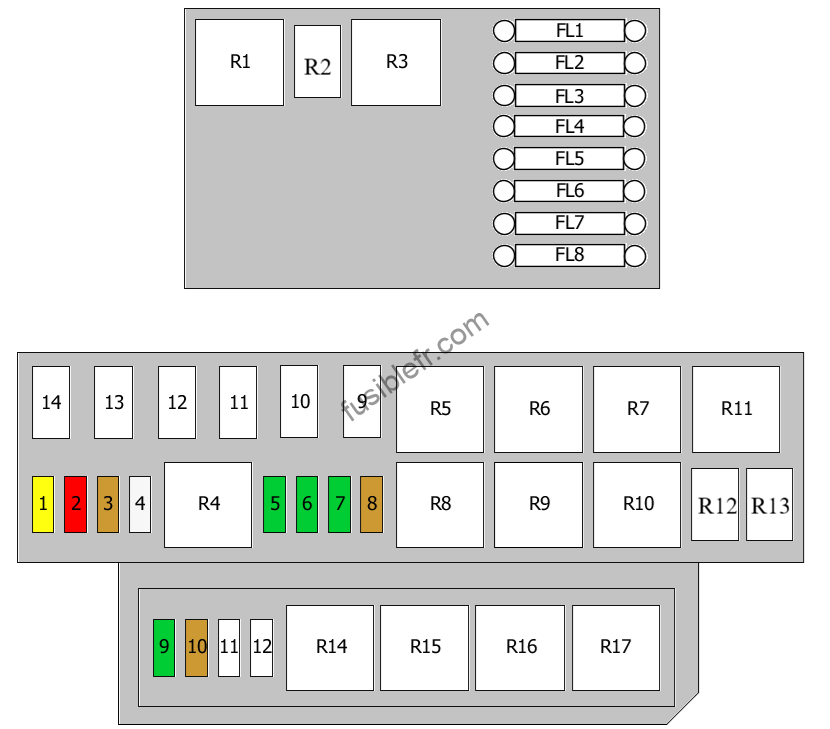

Schéma de la boîte à fusibles (type 3).

Num	Circuits protégés	Amps
1	Chauffage supplémentaire; Solénoïde de commande EGR; Solénoïde du compteur de carburant; Solénoïde du régulateur de pression de suralimentation; Capteur de position d’arbre à cames; Sonde lambda devant le convertisseur catalytique; Débitmètre d’air massique; Solénoïde de commande du papillon des gaz	20.0 A
2	Commande de la transmission semi-automatique	10.0 A
3	Commande de la transmission semi-automatique	5.0 A
4	Unité de commande du moteur	25.0 A
5	Chauffage supplémentaire; Réchauffeur de liquide de réfrigérant	30.0 A
6	Chauffage supplémentaire; Réchauffeur de liquide de réfrigérant	30.0 A
7	Chauffage supplémentaire; Réchauffeur de liquide de réfrigérant	30.0 A
8	Relais de moteur en marche; Remorque	5.0 A
9	Réchauffeur de liquide de réfrigérant	30.0 A
10	Réchauffeur de liquide de réfrigérant	5.0 A
11	Non utilisé
12	Non utilisé
FL1	Démarreur; Interrupteur de l’éclairage; Chauffage du filtre à carburant	70.0 A
FL2	Chauffage; Système de climatisation	30.0 A
FL3	Démarrage; Charge; Feu antibrouillard; ESP; Interrupteur de l’éclairage; Arrêt du carburant; Unité de commande de la carrosserie (BCM); Éclairage; Porte ouverte	70.0 A
FL4	Non utilisé
FL5	Vitres; Lunette arrière chauffante	70.0 A
FL6	Suspension pneumatique	30.0 A
FL7	ESP	40.0 A
FL8	ABS; ESP	60.0 A
FL9	Unité de commande temps de préchauffage	70.0 A
FL10	Refroidissement du moteur	50.0 A
FL11	Chauffage supplémentaire; Réchauffeur de liquide de réfrigérant	60.0 A
FL12	Refroidissement du moteur	40.0 A
FL13	Chauffage supplémentaire; Réchauffeur de liquide de réfrigérant	70.0 A
FL14	Commande de la transmission semi-automatique	30.0 A
R1	Suspension pneumatique du compresseur
R2	Relais de moteur en marche
R3	Relais du démarreur
R4	Relais de chauffage supplémentaire
R5	Relais du ventilateur du radiateur
R6	Relais du ventilateur du radiateur
R7	Relais de chauffage supplémentaire
R8	Relais de l’unité de commande du moteur
R9	Relais de chauffage supplémentaire
R10	Relais du ventilateur du radiateur
R11	Relais de pompe hydraulique
R12	Compresseur; Système de climatisation
R13	Relais de préchauffage
R14	Relais de réchauffeur de liquide de réfrigérant
R15	Relais de réchauffeur de liquide de réfrigérant
R16	Relais de réchauffeur de liquide de réfrigérant
R17	Relais de réchauffeur de liquide de réfrigérant
