Schéma boîte à fusibles Mercedes-Benz Vito /Viano W639

Auteur: Ramon Watkins.

Nous examinons les modèles Mercedes-Benz Vito /Viano (W639) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Essence, diesel (2.0, 2,2, 2.5, 3.0, 3.2, 3.5). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F18/15A, Douille 12V – F21, F22, F40 – Boîte à fusibles dans le compartiment moteur.

Le fusible de l’Douille 12V est situé sous le numéro F5/15A – Boîte à fusibles sous le siège du conducteur.

Tableau fusible Mercedes-Benz Vito /Viano W639.

Les véhicules Mercedes-Benz, notamment les modèles Vito et Viano W639, sont réputés pour leur qualité et leur fiabilité. Cependant, comme tout véhicule, ils peuvent rencontrer des problèmes électriques liés aux fusibles. Connaître leur fonction, leur emplacement et les schémas de câblage permet aux conducteurs d’éviter bien des désagréments et de réaliser des économies de temps et d’argent sur les réparations. Cet article présente en détail le système de fusibles des Mercedes-Benz Vito/Viano W639 : leur fonction, leur emplacement et les problèmes courants que peuvent rencontrer les propriétaires.

Contenu:

Boîte à fusibles et relais dans le compartiment moteur.

Boîte à fusibles sous le siège du conducteur.

Boîte à fusibles sous le siège passager.

Boîte à fusibles et relais dans le compartiment moteur.

La boîte à fusibles se trouve dans le compartiment moteur, côté passager.

Schéma de la boîte à fusibles et relais (option 1).

Schéma de la boîte à fusibles et relais (option 2).

Num	Circuits protégés	Amps
1	Essuie-glace avant	30.0 A
2	Avertisseur	15.0 A
3	Interrupteur d’arrêt	5.0 A
4	Chauffage	7.5 A
5	Douille de diagnostic; Commutateur, éclairage extérieur; Tableau de bord	5.0 A
6	Gestion moteur	5.0 A
7	Essuie-glace arrière	30.0 A
8	Alimentation; Gestion moteur	10.0 A
9	Alimentation; Gestion moteur	15.0 A
10	Alimentation; Gestion moteur	10.0 A
11	Borne 30	7.5 A
12	Lunette arrière chauffante	30.0 A
13	Interrupteur d’allumage; Tableau de bord	7.5 A
14	Système de freinage	7.5 A
15	Correction de hauteur des projecteurs	5.0 A
16	Démarreur	25.0 A
17	Pompe à carburant	15.0 A
18	Éclairage boîte à gants; Allume-cigare	15.0 A
19	Radio	5.0 A
20	Borne 30; Ordinateur de bord	225.0 A
21	Douille 12V	15.0 A
22	Douille 12V	15.0 A
23	Douille du connecteur de la remorque	30.0 A
24	Douille du connecteur de la remorque	25.0 A
25	Réglage du siège conducteur	30.0 A
26	Réglage du siège passager	30.0 A
27	Unité de commande de porte coulissante	30.0 A
28	Unité de commande de porte coulissante	30.0 A
29	Ventilateur arrière	30.0 A
30	Suspension pneumatique; Ou 4 roues motrices (40A est également utilisé)	20.0 A
31	Assistance au stationnement	10.0 A
32	Unité de contrôle de la pression des pneus	5.0 A
33	Unité de commande du téléphone	7.5 A
34	Tuner T.V.	5.0 A
35	Unité de commande de chauffage	20.0 A
36	Fermeture de hayon	30.0 A
37	Climatisation arrière	5.0 A
38	Unité de commande ABS	25.0 A
39	Package véhicule-taxi	5.0 A
40	Douille 12V arrière	15.0 A
41	Unité de commande d’indicateurs de direction	10.0 A
42	Non utilisé
43	Tachygraphe	5.0 A
44	Sièges chauffants	30.0 A
45	Téléphone	7.5 A
46	Tuner T.V.	15.0 A
47	Climatisation avant	7.5 A
48	Récepteur de télécommande du chauffage	5.0 A
49	Toit ouvrant coulissant arrière	25.0 A
50	Console suspendue; Ou Toit ouvrant coulissant (25A est également utilisé)	7.5 A
51	Éclairage intérieur	10.0 A
52	Tuner T.V.	7.5 A
53	Commutateur, éclairage extérieur	5.0 A
54	Unité de commande de navigation	15.0 A
55	Pompe à vide des freins	40.0 A
56	Système de freinage	25.0 A
57	Ventilateur avant	40.0 A
58	Verrouillage de direction électrique; Interrupteur d’allumage	20.0 A
59	Sirène; Unité de commande ATA	10.0 A
60	Lave-phares	30.0 A
61	Alimentation; Système de climatisation	5.0 A
62	Unité de commande de passerelle audio	5.0 A
63	Connecteur de diagnostic	10.0 A
64	Unité de commande de la passerelle centrale	5.0 A
65	Unité de commande du moteur, diesel	10.0 A
66	Unité de commande du moteur, diesel	10.0 A
67	Non utilisé
68	Tuner T.V.	7.5 A
69	Miroir, côté passager	7.5 A
70	Réglage de siège	10.0 A
71	Console suspendue	7.5 A
72	Borne 15	5.0 A
73	Unité de commande de l’airbag	10.0 A
74	Téléphone	5.0 A
75	Sirène d’alarme	10.0 A
76	Bobine d’allumage; Borne 15	15.0 A
77	Poignée du sélecteur de la transmission automatique	7.5 A
78	Tachygraphe	7.5 A
79	Unité de commande de l’airbag	10.0 A
80	Miroirs	5.0 A
81	Connecteur de la remorque	5.0 A
82	Relais coupe-circuit; Ou Non utilisé	5.0 A
83	Borne 15	5.0 A
84	Borne 87	10.0 A
85	Interrupteur de position stationnement/neutre	5.0 A
86	Non utilisé
87	Ventilateur de climatiseur	60.0 A
88	Pompe d’injection d’air secondaire	40.0 A
R1	Relais d’avertisseur
R2	Relais Nº1 d’essuie-glace
R3	Relais Nº2 d’essuie-glace
R4	Relais d’alimentation; Gestion moteur
R5	Relais du démarreur
R6	Relais de la pompe à carburant
R7	Relais de borne 15R
R8	Relais de borne 15
R9	Relais de la lunette arrière chauffante
R10	Relais de borne 15R
R11	Relais de borne 15R
R12	Relais du lave-phare
R13	Relais de la pompe d’injection d’air secondaire

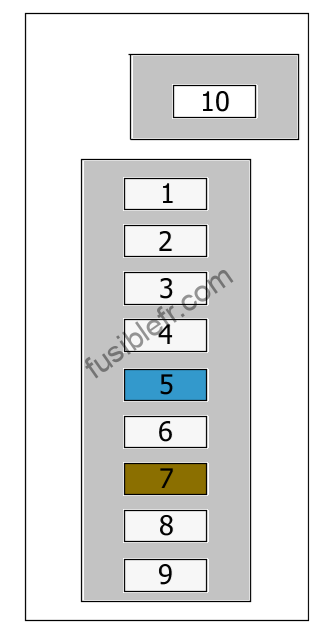

Boîte à fusibles sous le siège du conducteur.

Num	Circuits protégés	Amps
1	Unité de commande de porte (DCM), côté gauche	25.0 A
2	Unité de commande de porte (DCM), côté droit	25.0 A
3	Unité de commande du module spécial paramétrable (PSM)	25.0 A
4	Unité de commande du module spécial paramétrable (PSM)	25.0 A
5	Douille 12V allume-cigare	15.0 A
6	Système de charge	25.0 A
7	Commande de minuterie	7.5 A
8	Commande de chauffage	25.0 A
9	Toit ouvrant	25.0 A
10	Système de retenue supplémentaire (SRS)	80.0 A

Boîte à fusibles sous le siège passager.

Num	Circuits protégés	Amps
1	Alimentation électrique de la boîte à fusibles, Fusibles supplémentaires	40.0 A
2	Alimentation électrique de la boîte à fusibles, Fusibles supplémentaires	40.0 A
3	Deuxième batterie, Système de charge	25.0 A
4	Système de charge	5.0 A
5	Batterie, Capteur de température	5.0 A
