Schéma boîte à fusibles Nissan Pathfinder (R51)
Auteur: Ramon Watkins.Nous examinons les modèles Nissan Pathfinder (R51) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Diesel, essence (2.5 DCi, 3.0 Dci, 4.0 V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F7/15A – Boîte à fusibles dans l’habitacle. |
Tableau fusible Nissan Pathfinder (R51).
Le Nissan Pathfinder (R51) est un 4×4 produit entre 2005 et 2012. Son excellente maniabilité, ses moteurs puissants et son habitacle spacieux en font un choix populaire auprès des amateurs d’aventure et pour les voyages en famille. Cependant, comme tout véhicule, le Nissan Pathfinder nécessite un entretien régulier, notamment le bon fonctionnement du système électrique et des fusibles. Cet article présente en détail le schéma des fusibles du Nissan Pathfinder (R51), leur rôle et leur emplacement, ainsi que la procédure de diagnostic et de remplacement des fusibles défectueux.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
Boîtier de Servitude Intelligent dans le compartiment moteur.
- schéma de la boîte à fusibles et relais (option 1).
- schéma de la boîte à fusibles et relais (option 2).
Boîte à fusibles et relais dans le compartiment moteur, auprès de la batterie.
Boîtier de relais dans le compartiment moteur.
Boîte à fusibles et relais dans l’habitacle.

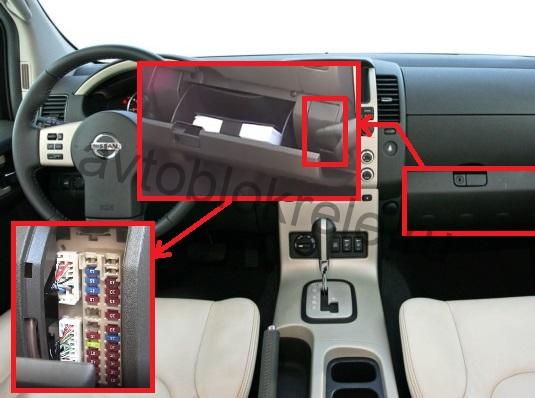

On ouvre la boîte à gants et, à droite, derrière le cache de protection, se trouve la boîte à fusibles.

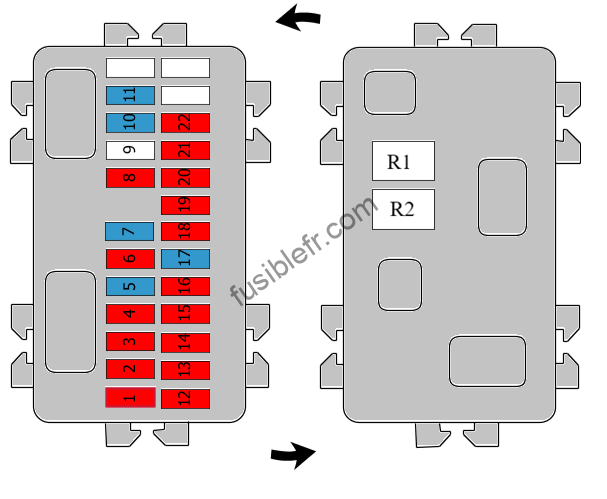

Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Alimentation principale et circuit de terre, Relais de l’unité de commande du moteur, Systeme de telecommande multifonctions, Système d’alarme, Vitres électriques, Dégivreur de lunette, Toit ouvrant, Projecteur, Unité d’éclairage automatique, Lave-phare, Système de lavage/balayage du projecteur | 10.0 A |
| 2 | Signal de démarrage | 10.0 A |
| 3 | Entraînement final arrière | 10.0 A |
| 4 | Systeme de telecommande multifonctions, Système d’alarme, Interrupteur de combinaison, Système de navigation, Audio, Système audio, Système vidéo | 10.0 A |
| 5 | Douille de relais | 15.0 A |
| 6 | Miroirs | 10.0 A |
| 7 | Allume-cigare | 15.0 A |
| 8 | Système de climatisation, Dégivreur de lunette | 10.0 A |
| 9 | Non utilisé | |
| 10 | Aucune information est disponible | 15.0 A |
| 11 | Aucune information est disponible | 15.0 A |
| 12 | Interrupteur de la pédale de frein, Connecteur Data-link, Lampe de signalisation, Système de navigation, Régulation de la chaleur, Sièges chauffants, Vitres électriques, Serrure du levier de changement de vitesse de la transmission automatique, Système vidéo, Système audio, Téléphone | 10.0 A |
| 13 | Système de retenue supplémentaire (SRS) | 10.0 A |
| 14 | Système de bougies de préchauffage, Lampe de signalisation, Connecteur Data-link, ABS, Rétroviseur anti-éblouissement automatique, Système de retenue supplémentaire (SRS), Feux antibrouillard avant, Feu antibrouillard arrière, Projecteurs (avec système voyant lumière du jour actif), Éclairage, Éclairage de l’avertisseur de danger, Compteur de vitesse, Tachymètre, Jauge de carburant, Lampe(s) d’avertissement, Sélecteur de mode de la transmission, Entraînement final arrière, Rétroviseur anti-éblouissement, Régulateur de vitesse constante automatique, Système de charge | 10.0 A |
| 15 | Système de lavage/balayage avant, Lave-phare | 10.0 A |
| 16 | Siège(s) chauffant(s) | 10.0 A |
| 17 | Aucune information est disponible | 15.0 A |
| 18 | Système d’alarme, Système de charge, Avertisseur, Climatisation automatique, Climatisation manuelle | 10.0 A |
| 19 | Lampe de signalisation, Connecteur Data-link, ABS, Sélecteur de mode de la transmission, Entraînement final arrière, Système de climatisation, Relais de feu antibrouillard, avant, Relais de feu antibrouillard arrière, Projecteur(s) (sans système voyant lumière du jour actif), Éclairage, Téléphone, Système de communication, Indicatif(s) musical d’avertissement, Compteur de vitesse, Tachymètre, Jauge de carburant | 10.0 A |
| 20 | Interrupteur de la pédale de frein, ABS, Interrupteur d’arrêt, Lampe(s) d’avertissement | 10.0 A |
| 21 | Serrure de porte, Systeme de telecommande multifonctions, Système d’alarme, Vitres électriques, Toit ouvrant, Siège(s) électrique(s), Interrupteur de combinaison, Liseuse(s) de carte routière | 10.0 A |
| 22 | Serrure de porte, Systeme de telecommande multifonctions, Système de clé intelligente, Système d’alarme, Liseuse(s) de carte routière | 10.0 A |
| R1 | Relais de soufflerie arrière ou non utilisé | |
| R2 | Relais accessoire |

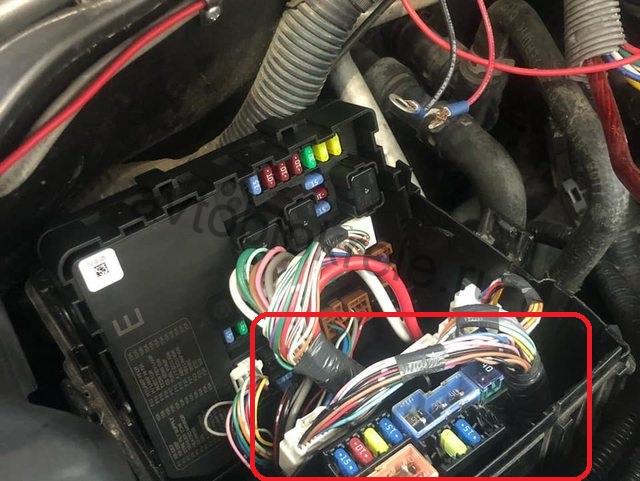

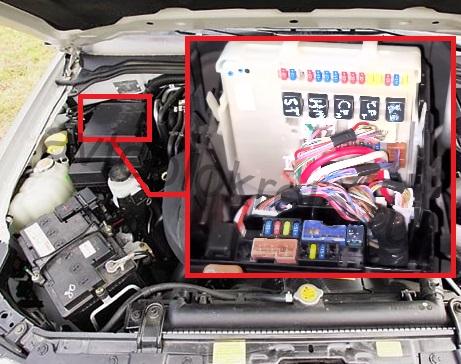

Boîtier de Servitude Intelligent dans le compartiment moteur.
Schéma de la boîte à fusibles et relais (option 1).
| Num | Circuits protégés | Amps |
|---|---|---|
| 32 | Non utilisé | 10.0 A |
| 33 | Non utilisé | 10.0 A |
| 34 | Projecteur, Projecteur(s) (sans système voyant lumière du jour actif), Unité d’éclairage automatique | 10.0 A |
| 35 | Projecteur, Projecteur(s) (sans système voyant lumière du jour actif), Unité d’éclairage automatique | 10.0 A |
| 36 | Unité d’éclairage automatique, Feux de stationnement et arrière, Éclairage de la plaque d’immatriculation | 10.0 A |
| 37 | Unité d’éclairage automatique, Feux de stationnement et arrière, Éclairage de la plaque d’immatriculation, Éclairage | 10.0 A |
| 38 | Lave-phare | 10.0 A |
| 39 | Relais d’essuie-glace(s) avant | 30.0 A |
| 40 | Projecteur, Projecteur(s) (sans système voyant lumière du jour actif), Unité d’éclairage automatique | 15.0 A |
| 41 | Projecteur, Projecteur(s) (sans système voyant lumière du jour actif), Unité d’éclairage automatique | 15.0 A |
| 42 | Relais de climatisation | 10.0 A |
| 43 | Relais du miroir chauffant, Lunette arrière chauffante | 15.0 A |
| 44 | Non utilisé | 10.0 A |
| 45 | Feux de stationnement et arrière, Éclairage de la plaque d’immatriculation | 10.0 A |
| 46 | Dégivreur de lunette, Relais de dégivreur | 15.0 A |
| 47 | Dégivreur de lunette, Relais de dégivreur | 15.0 A |
| 48 | Pompe à carburant, Ou, Non utilisé | 15.0 A |
| 49 | Système de démarrage, Alimentation principale et circuit de terre | 10.0 A |
| 50 | ABS | 10.0 A |
| 51 | Rétroviseur anti-éblouissement automatique, Unité boussole, Système de navigation, Feux d’arrêt | 10.0 A |
| 52 | Relais du moteur de commande du papillon des gaz, Ou, Non utilisé | 20.0 A |
| 53 | Système d’alarme, Relais de commande moteur, Alimentation principale et circuit de terre | 20.0 A |
| 54 | Non utilisé | 10.0 A |
| 55 | Non utilisé | 15.0 A |
| 56 | Feu antibrouillard | 20.0 A |
| R1 | Relais du dégivreur de lunette | |
| R2 | Relais de l’unité de commande du moteur | |
| R3 | Relais du projecteur | |
| R4 | Relais de feu antibrouillard | |
| R5 | Relais du démarreur | |
| R6 | Relais du miroir chauffant | |
| R7 | Ventilateur de refroidissement, relais à action rapide | |
| R8 | Ventilateur de refroidissement, relais basse vitesse | |
| R9 | Relais d’allumage |

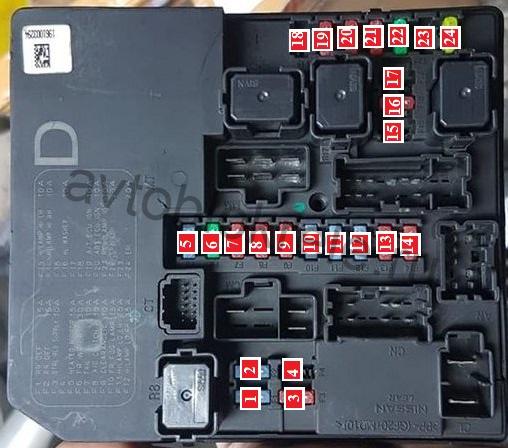

Schéma de la boîte à fusibles et relais (option 2).
| Nom. | Amp | Circuits protégés |
|---|---|---|
| 1 | 15A | Relais de dégivrage de lunette arrière |
| 2 | 15A | Relais de dégivrage de lunette arrière |
| 3 | 10A | Feux de jour |
| 4 | ||
| 5 | 15A | Miroirs chauffants |
| 6 | 30A | Essuie-glaces avant |
| 7 | 10A | Éclairage De plaque d’immatriculation, Feux de recul |
| 8 | 10A | Climatiseur |
| 9 | 10A | Feu latéral |
| 10 | 15A | Phares antibrouillard |
| 11 | 15A | Phare gauche (feux de croisement) |
| 12 | 15A | Phare droit, feux de croisement |
| 13 | 10A | Phare gauche (feux de route) |
| 14 | 10A | Phare droit feux de route |
| 15 | Unité de commande du moteur | |
| 16 | 10A | Lave-phares |
| 17 | ||
| 18 | ||
| 19 | 10A | Unité de commande électronique de transmission automatique |
| 20 | 10A | Unité de commande électronique ABS |
| 21 | 10A | Feu de recul |
| 22 | 30A | |
| 23 | ||
| 24 | 20A | Unité de commande du moteur |

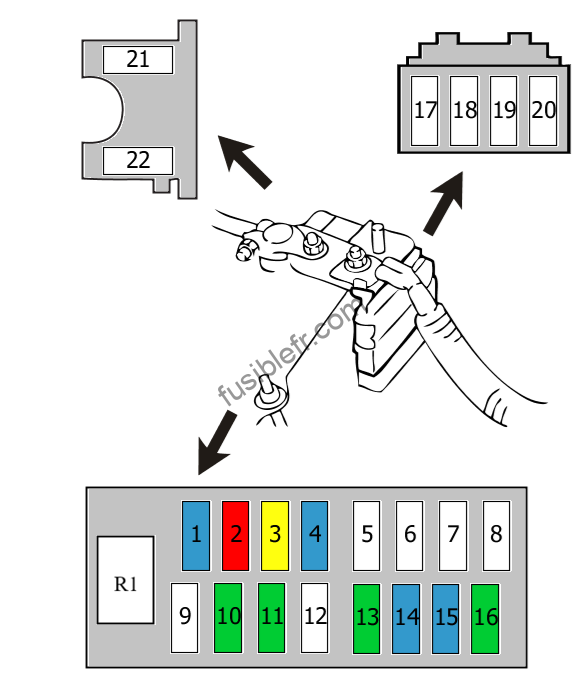

Boîte à fusibles et relais dans le compartiment moteur, auprès de la batterie.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Climatisation automatique, Climatisation manuelle | 15.0 A |
| 2 | Alimentation principale et circuit de terre | 10.0 A |
| 3 | Douille de relais | 20.0 A |
| 4 | Climatisation automatique, Climatisation manuelle | 15.0 A |
| 5 | Serrure de porte, Systeme de telecommande multifonctions, Vitres électriques, Système d’alarme, Projecteur, Projecteur(s) (sans système voyant lumière du jour actif), Unité de commande projecteur, Feux antibrouillard avant, Dégivreur de lunette, Toit ouvrant, Sièges électriques, Feux antibrouillard arrière, Unité d’éclairage automatique, Éclairage de l’avertisseur de danger, Indicatif(s) musical d’avertissement, Interrupteur de combinaison, Feux de stationnement et arrière, Éclairage de la plaque d’immatriculation, Liseuse(s) de carte routière, Éclairage, Essuie-glace(s) et rondelles avant, Lave-phare | 50.0 A |
| 6 | Non utilisé | 30.0 A |
| 7 | Commande du ventilateur de refroidissement | 40.0 A |
| 8 | Bloc-fusibles Nº2, fusibles 25, 26 | 40.0 A |
| 9 | ABS | 40.0 A |
| 10 | ABS | 30.0 A |
| 11 | Non utilisé | 30.0 A |
| 12 | Système de bougies de préchauffage | 60.0 A |
| 13 | Climatisation automatique, Climatisation manuelle | 30.0 A |
| 14 | Audio, Système de navigation, Système de communication | 15.0 A |
| 15 | Système d’alarme, Système de charge, Avertisseur, Climatisation automatique, Climatisation manuelle | 15.0 A |
| 16 | Climatisation automatique, Climatisation manuelle (15A est également utilisé) | 30.0 A |
| 17 | Boîte à fusibles dans l’habitacle, fusibles 18 – 22 | 60.0 A |
| 18 | Relais du projecteur, Relais des feux arrière, Relais de feu antibrouillard, avant, Boîtier de Servitude Intelligent dans le compartiment moteur, fusibles 42, 43, 45 | 80.0 A |
| 19 | Boîte à fusibles dans le compartiment moteur, fusibles à lamelles 2, 3, 5, 7, 9, 14, 15 | 80.0 A |
| 20 | Boîte à fusibles dans le compartiment moteur, fusibles à lamelles 1, 4, 8, 10, 12, 13, 16 | 100.0 A |
| 21 | Système de charge, Boîte à fusibles dans le compartiment moteur, fusibles à lamelles 18- 20 | 140.0 A |
| 22 | Relais d’allumage, Boîtier de Servitude Intelligent dans le compartiment moteur, fusibles 46, 47, 52, 53 | 80.0 A |
| R1 | Relais d’avertisseur |

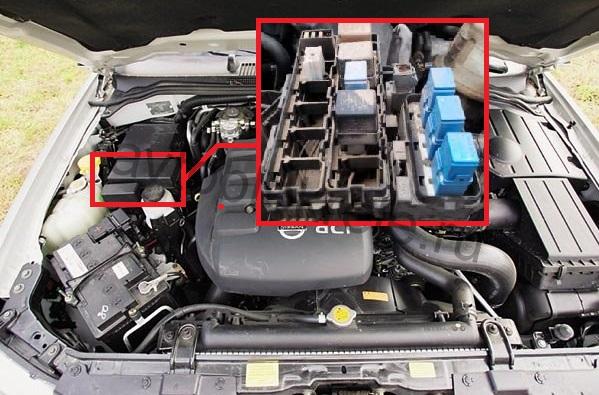

Boîtier de relais dans le compartiment moteur.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Boîte de transfert | 20.0 A |
| 2 | Boîte de transfert | 30.0 A |
| 3 | Boîte de transfert | 10.0 A |
| 4 | Non utilisé | |
| 5 | Système de climatisation | 15.0 A |
| 6 | Système de climatisation | 15.0 A |
| 7 | Non utilisé | |
| 8 | Non utilisé | |
| R1 | Feu de recul | |
| R2 | Non utilisé | |
| R3 | Relais de pompe de circulation du chauffage | |
| R4 | Relais du système voyant lumière du jour | |
| R5 | Relais du lave-phare | |
| R6 | Relais de soufflerie arrière | |
| R7 | Boîte de transfert, relais haut du transfert | |
| R8 | Relais du moteur de soufflerie | |
| R9 | Boîte de transfert, relais bas du transfert | |
| R10 | Relais du moteur de soufflerie avant | |
| R11 | Relais du chauffage Nº1 | |
| R12 | Relais du chauffage Nº2 | |
| R13 | Relais du chauffage Nº3 |
