Schéma boîte à fusibles Nissan Primera (P11)
Auteur: Ramon Watkins.Nous examinons les modèles Nissan Primera (P11) 1996, 1997, 1998, 1999, 2000, 2001, 2002. Phase 1, phase 2. Diesel, essence (1.6 16V, 1.8, 2.0, 2.0 TD). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F13/15A – Boîte à fusibles dans l’habitacle (type 1). Le fusible de l’allume-cigare est situé sous le numéro F2/15A – Boîte à fusibles dans l’habitacle (type 2). |
Tableau fusible Nissan Primera (P11).
La Nissan Primera P11 est une voiture populaire produite par le constructeur japonais Nissan de 1996 à 2002. Elle s’est fait connaître pour sa fiabilité, son confort de conduite et son excellent compromis entre performances et consommation. Cependant, comme toute voiture, la Nissan Primera nécessite un entretien régulier de ses différents systèmes, notamment le système électrique. Parmi les éléments clés de ce système figurent les fusibles, qui protègent les composants électriques contre les surcharges et les courts-circuits. Cet article présente en détail le schéma des fusibles de la Nissan Primera P11, leurs fonctions, leur emplacement et les problèmes potentiels qu’ils peuvent engendrer.
Contenu:
Boîte à fusibles dans l’habitacle.
Relais et unités de commande dans l’habitacle (1996-1999).
Relais dans l’habitacle (1999-2002).
Relais dans le compartiment moteur (1996-1999).
Boîte des lames fusibles dans le compartiment moteur (1999-2002).
Boîte à relais dans le compartiment moteur (1999-2002).
Boîte à fusibles dans l’habitacle.

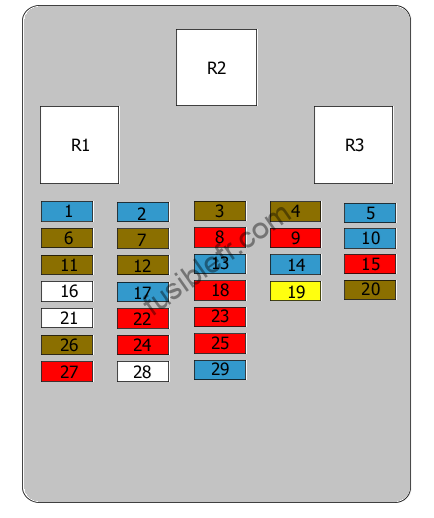

Schéma de la boîte à fusibles (type 1).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Ventilateur | 15.0 A |
| 2 | Ventilateur | 15.0 A |
| 3 | Aucune information est disponible | 7.5 A |
| 4 | Gestion moteur | 7.5 A |
| 5 | Gestion moteur | 15.0 A |
| 6 | Système de climatisation | 7.5 A |
| 7 | Connecteur de diagnostic | 7.5 A |
| 8 | Alternateur | 10.0 A |
| 9 | Système de lavage/balayage arrière | 10.0 A |
| 10 | Système audio | 15.0 A |
| 11 | Éclairage de l’avertisseur de danger, Indicateurs de direction | 7.5 A |
| 12 | ABS, Unité de commande ESP | 7.5 A |
| 13 | Allume-cigare | 15.0 A |
| 14 | Feux d’arrêt | 15.0 A |
| 15 | Éclairage de l’avertisseur de danger, Indicateurs de direction | 10.0 A |
| 16 | Non utilisé | |
| 17 | Pompe à carburant | 15.0 A |
| 18 | Système d’alarme de sécurité | 10.0 A |
| 19 | Système de lavage/balayage avant | 20.0 A |
| 20 | Système d’alarme de sécurité | 7.5 A |
| 21 | Non utilisé | |
| 22 | Airbag, Prétendeurs de ceinture de sécurité | 10.0 A |
| 23 | Miroirs | 10.0 A |
| 24 | Éclairage intérieur | 10.0 A |
| 25 | Unité de commande de la transmission automatique, Lunette arrière chauffante, Ventilateur de refroidissement, Unité de commande du moteur, Système de commande de purge des vapeurs de carburant, EGR, Sonde lambda | 10.0 A |
| 26 | Gestion moteur | 7.5 A |
| 27 | Aucune information est disponible | 10.0 A |
| 28 | Non utilisé | |
| 29 | Lave-phares | 15.0 A |
| R1 | Allumage | |
| R2 | Ventilateur | |
| R3 | Accessoires |

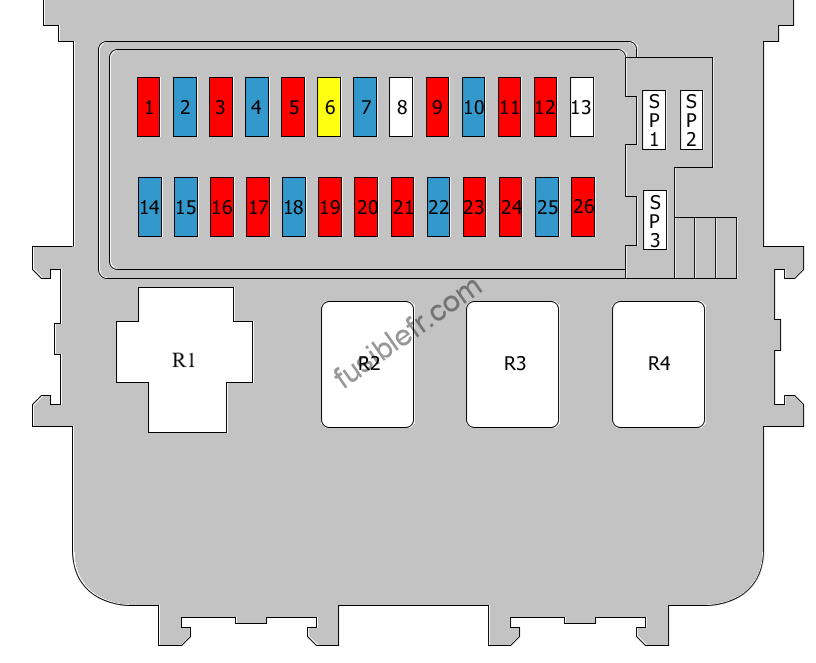

Schéma de la boîte à fusibles (type 2).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Lunette arrière chauffante | 10.0 A |
| 2 | Avertisseur, Allume-cigare, Horloge | 15.0 A |
| 3 | Miroirs électriques, Audio | 10.0 A |
| 4 | Feux d’arrêt, ABS, Alimentation principale et circuit de terre | 15.0 A |
| 5 | Unité de réglage du temps | 10.0 A |
| 6 | Lave-glace(s), Essuie-glace de pare-brise | 20.0 A |
| 7 | Chauffage, Climatisation manuelle | 15.0 A |
| 8 | Non utilisé | N/A |
| 9 | Sièges chauffants | 10.0 A |
| 10 | Chauffage, Climatisation manuelle | 15.0 A |
| 11 | Projecteurs (avec système voyant lumière du jour actif), Climatisation manuelle, Système de démarrage, Injection de carburant, Ventilateur de refroidissement, Solénoïde de commande de purge des vapeurs de carburant, Solénoïde de recyclage des gaz d’échappement, Sonde(s) lambda chauffante(s), Soupape de commande d’air de ralenti, commande d’air supplémentaire, Alimentation principale et circuit de terre, Commande de la synchronisation de la soupape d’admission (IVC) | 10.0 A |
| 12 | Feu(x) de recul, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Système de sécurité, Système de charge, Avertisseur, Allume-cigare, Horloge, Système de retenue supplémentaire (SRS), ABS, Éclairage, Témoins d’avertissement, Détecteur de vitesse du véhicule (VSS), Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Correction de hauteur des projecteurs, NONDTC, Interrupteur de position stationnement/neutre, Lave-phares | 10.0 A |
| 13 | Non utilisé | N/A |
| 14 | Lunette arrière chauffante | 15.0 A |
| 15 | Lunette arrière chauffante | 15.0 A |
| 16 | Vibreur(s) d’avertissement, Fermeture centralisée, Éclairage intérieur, Éclairage du coffre à bagages, Détecteur de vitesse du véhicule (VSS), NONDTC, Système de sécurité, Compteur de vitesse, Tachymètre, Indicateur de température, Jauge de carburant, Avertisseur, Allume-cigare, Horloge | 10.0 A |
| 17 | Projecteurs (avec système voyant lumière du jour actif), Signal de démarrage, Alimentation principale et circuit de terre | 10.0 A |
| 18 | Essuie-glace/lave-glace arrière | 15.0 A |
| 19 | ABS, Ou, Unité de commande ESP | 10.0 A |
| 20 | Chauffage, Climatisation manuelle, Soupape de commande d’air de ralenti, solénoïde FICD, Commande de coupure du climatiseur | 10.0 A |
| 21 | Essuie-glace de pare-brise, Lave-glace(s), Essuie-glace arrière, Rondelle arrière | 10.0 A |
| 22 | Relais de feu antibrouillard, avant, Feux antibrouillard avant | 15.0 A |
| 23 | Système de retenue supplémentaire (SRS) | 10.0 A |
| 24 | Injecteur, Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Pompe à carburant, Alimentation principale et circuit de terre | 10.0 A |
| 25 | Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant | 15.0 A |
| 26 | Chauffage, Climatisation manuelle, Unité de réglage du temps | 10.0 A |
| SP1 | Fusible/relais de réserve | N/A |
| SP2 | Fusible/relais de réserve | N/A |
| SP3 | Fusible/relais de réserve | N/A |
| R1 | Relais de la lunette arrière chauffante | N/A |
| R2 | Relais de vitre électrique | N/A |
| R3 | Relais de feu antibrouillard, avant | N/A |
| R4 | Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant | N/A |

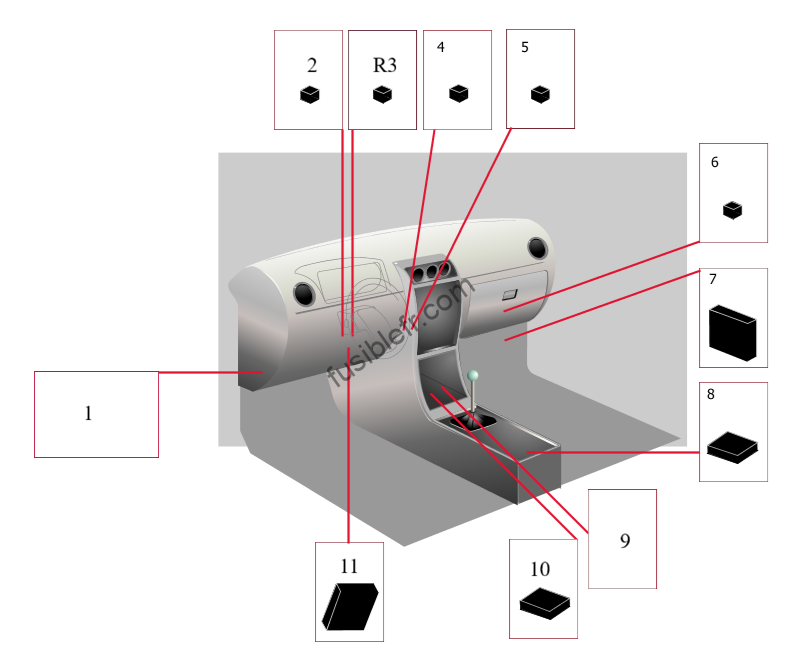

Relais et unités de commande dans l’habitacle (1996-1999).
| Num | Circuits protégés | Amps |
|---|---|---|
| 3 | Vitres électriques | |
| 5 | Immobilisateur | |
| 2 | Ronfleur | |
| 4 | Centrale clignotante | |
| 6 | Unité de commande du système voyant lumière du jour | |
| 7 | Unité de commande ABS | |
| 8 | Unité de commande de l’airbag | |
| 9 | Unité de commande du moteur | |
| 10 | Unité de commande de la transmission automatique | |
| 11 | Unité de commande de fermeture centralisée | |
| 1A | Unité de commande du système d’alarme de sécurité | |
| 1B | Relais de la pompe à carburant Relais supplémentaire, pompe à carburant | |
| 1C | Relais du système de commande électronique concentré (ECCS) |
Relais dans l’habitacle (1999-2002).
Conduite à gauche est montrée, conduite à droite est l’opposée.
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Relais de climatisation | Non utilisé |
| R5 | Relais de sirène d’alarme | Non utilisé |
| R6 | Coupe-circuit Nº2 | Non utilisé |
| R7 | Relais de haut-parleur | Non utilisé |
| R8 | Relais de haut-parleur | Non utilisé |
| A | Unité de commande d’indicateurs de direction | Non utilisé |
| B | Minuterie du lave-phare | Non utilisé |
Relais dans le compartiment moteur (1996-1999).
| Nom. | Désignation Ampère/A |
|---|---|
| F1 | (10A) Lave-glace arrière, lave-glaces |
| F2 | (20A) Prise d’alimentation accessoire – Certains modèles |
| F3 | (15A) Phare gauche |
| F4 | (15A) Phare droit |
| F5 | (10A) Système d’éclairage diurne, feux latéraux avant/arrière |
| F6 | (10A) Signal sonore |
| F7 | (15A) Dégivreur de lunette arrière |
| F8 | (15A) Dégivreur de lunette arrière |
| F9 | (15A) Feux de brouillard |
| F10 | (40A) Système de freinage antiblocage (ABS) |
| F11 | (40A) Système de freinage antiblocage (ABS) |
| F12 | (40A) Générateur, interrupteur d’allumage |
| F13 | (80A) Générateur, Boîte à fusibles/relais 1 – Compartiment moteur (14 et 16), Boîte à fusibles/relais – Tableau de bord (4-5, 14-15, 20 et 24), Relais du moteur de ventilation de chauffage, Relais d’allumage auxiliaire, Relais d’allumage principal |
| F14 | (40A) Fusible thermique du circuit de verrouillage centralisé/toit ouvrant électrique/vitres électriques, fusible thermique du circuit de siège électrique |
| F15 | – |
| 16 | (40A) Moteur électrique 1/2 ventilateur de refroidissement |
| R1 | Relais 1 du moteur du ventilateur du système de refroidissement |
| R2 | Relais moteur de pompe ABS |
| R3 | Relais 3 du moteur électrique du ventilateur du système de refroidissement – Diesel |
| R4 | Relais de klaxon |
| R5 | Relais de phares antibrouillard |
| R6 | Relais ABS |
| R7 | Relais de chauffage de rétroviseur intérieur – ^09/97 |
| R8 | Relais du moteur d’essuie-glace arrière – ^09/97 |
| R9 | Relais de moteur d’essuie-glace arrière -10/97^ |
| R10 | Relais 2 du moteur électrique du ventilateur du système de refroidissement – diesel |
| R11 | Relais d’inhibition de démarrage – certains modèles |
| R12 | Relais d’embrayage électromagnétique du compresseur de climatisation |
| R13 | Relais de préchauffage |

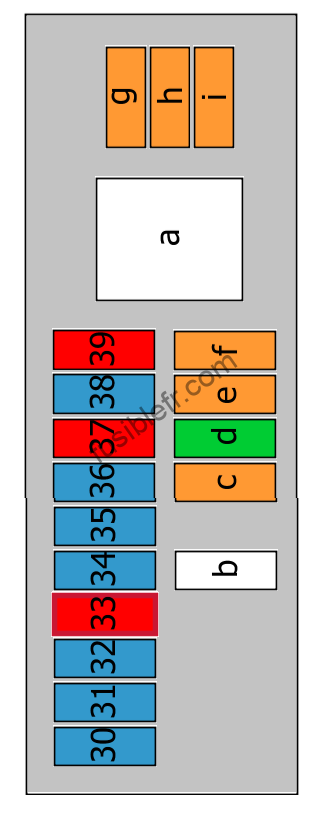

Boîte des lames fusibles dans le compartiment moteur (1999-2002).
| Num | Circuits protégés | Amps |
|---|---|---|
| 30 | Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Relais accessoire (sans phares au xénon), Fusible d’alimentation 15A (avec phares au xénon) | 15.0 A |
| 31 | Correction de hauteur des projecteurs, Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Interrupteur de combinaison | 15.0 A |
| 32 | Correction de hauteur des projecteurs, Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Lave-phares | 15.0 A |
| 33 | Avertisseur, Allume-cigare, Horloge | 10.0 A |
| 34 | Projecteurs (avec système voyant lumière du jour actif), Interrupteur de combinaison | 15.0 A |
| 35 | Audio | 15.0 A |
| 36 | Alimentation principale et circuit de terre, Recirculation des gaz d’échappement (EGR), Système de commande du volume de la recirculation des gaz d’échappement (EGR), Soupape de commande d’air supplémentaire (AAC/V) | 15.0 A |
| 37 | Alimentation principale et circuit de terre, Capteur de position d’arbre à cames, Débitmètre d’air massique, Recirculation des gaz d’échappement (EGR), Système de commande du volume de la recirculation des gaz d’échappement (EGR), Soupape de commande d’air supplémentaire (AAC/V), Capteur de position du papillon des gaz, Signal d’allumage, Capteur du position de vilebrequin | 10.0 A |
| 38 | Projecteurs, Projecteurs (avec système voyant lumière du jour actif), Lave-phares | 15.0 A |
| 39 | Système de sécurité | 10.0 A |
| a | Boîte à fusibles dans l’habitacle, fusibles 4, 5, 16, 22; Boîte à fusibles dans le compartiment moteur, fusibles D – F, Relais d’allumage, Lunette arrière chauffante, Relais de soufflerie, Système de charge | 100.0 A |
| b | Non utilisé | |
| c | Non utilisé | 40.0 A |
| d | Lave-phares | 30.0 A |
| e | Coupe-circuit Nº1, Coupe-circuit Nº2 | 40.0 A |
| f | Système de climatisation, Ventilateur de refroidissement | 40.0 A |
| g | ABS, Ou, Unité de commande ESP | 40.0 A |
| h | Système de charge, Alimentation principale et circuit de terre, Signal de démarrage, Interrupteur d’allumage, Fusible d’alimentation 15A (avec phares au xénon), Relais accessoire | 40.0 A |
| i | ABS, Ou, Unité de commande ESP | 40.0 A |

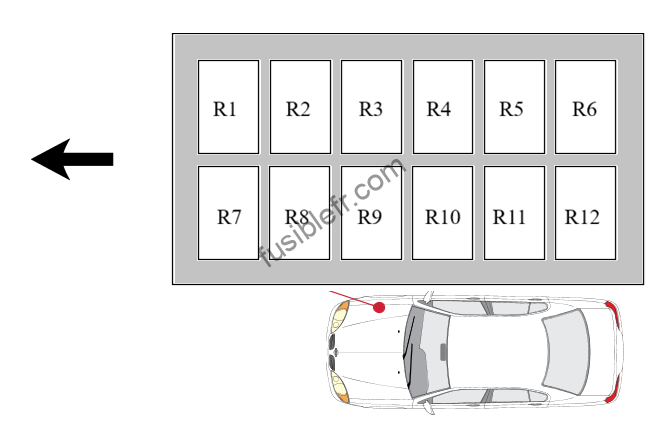

Boîte à relais dans le compartiment moteur (1999-2002).
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Relais accessoire | |
| R2 | Relais de l’unité de commande du moteur | |
| R3 | Relais du ventilateur de refroidissement Nº3 | |
| R4 | Relais d’avertisseur | |
| R5 | Relais du projecteur gauche | |
| R6 | Relais du ventilateur de refroidissement Nº1 | |
| R7 | Relais d’essuie-glace de pare-brise | |
| R8 | Relais du projecteur droit | |
| R9 | Relais d’essuie-glace arrière | |
| R10 | Relais de climatisation | |
| R11 | Relais de position stationnement/neutre (transmission automatique) | |
| R12 | Relais du ventilateur de refroidissement Nº2 |
