Schéma boîte à fusibles Nissan Qashqai (+2) (J10)
Auteur: Ramon Watkins.Nous examinons les modèles Nissan Qashqai (+2) (J10) 2007, 2008, 2009, 2010, 2011, 2012, 2013. Phase 1, phase 2. Diesel, essence (1.5 dCi, 1.6 16V, 2.0, 2.0 dCi). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F2/15A – Boîte à fusibles et relais dans l’habitacle. |
Tableau fusible Nissan Qashqai (J10).
Depuis son lancement en 2007, le Nissan Qashqai a conquis de nombreux pays grâce à son design moderne, son intérieur confortable et ses performances remarquables. Cependant, comme tout véhicule, il est sujet à divers problèmes électriques, souvent dus à des fusibles grillés. Connaître l’emplacement et le rôle des fusibles de votre voiture peut grandement simplifier le dépannage. Cet article présente en détail le schéma des fusibles du Nissan Qashqai (J10), en indiquant leur emplacement et leurs fonctions.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
Boîte à fusibles et relais №1 dans le compartiment moteur.
Boîte à fusibles et relais №2 dans le compartiment moteur.
Boîte à fusibles et relais dans l’habitacle.
Il se trouve sous le tableau de bord, derrière le cache.
Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Miroir électrique, Douille 12V arrière | 10.0 A |
| 2 | Douille 12V Allume-cigare | 15.0 A |
| 3 | Non utilisé | |
| 4 | Système de climatisation | 10.0 A |
| 5 | Moteur de soufflerie | 15.0 A |
| 6 | Moteur de soufflerie | 15.0 A |
| 7 | Non utilisé | |
| 8 | Unité de commande de transmission | 15.0 A |
| 9 | Audio | 15.0 A |
| 10 | Interrupteur du feu d’arrêt | 10.0 A |
| 11 | Audio | 20.0 A |
| 12 | Verrouillage de direction, Unité de commande de la carrosserie, Alarme, Interrupteur d’allumage, Système de clé intelligente | 10.0 A |
| 13 | Connecteur data-link (DLC), Amplificateur d’antenne, Amplificateur, Combimètre | 10.0 A |
| 14 | Douille 12V arrière | 15.0 A |
| 15 | Miroir(s) électrique(s) | 10.0 A |
| 16 | Unité de commande de la carrosserie, Audio | 10.0 A |
| 17 | Relais de la pompe à carburant, Système de climatisation, Interrupteur de combinaison, Unité de commande EPS, Unité de commande de la carrosserie, Connecteur data-link (DLC), Combimètre, Témoin de la boîte à gants, Système de clé intelligente, Interrupteur du feu d’arrêt, Convertisseur DC, Unité de commande du moteur | 10.0 A |
| 18 | Interrupteur de combinaison | 20.0 A |
| 19 | Airbag | 10.0 A |
| 20 | Sièges chauffants | 10.0 A |
| 21 | Non utilisé | |
| 22 | Combimètre | 10.0 A |
| 23 | Système de climatisation | 10.0 A |
| 24 | Non utilisé | |
| 25 | Audio | 15.0 A |
| 26 | Non utilisé | |
| 27 | Non utilisé | |
| 28 | Audio | 10.0 A |
| 29 | Non utilisé | |
| 30 | Non utilisé | |
| 31 | Non utilisé | |
| 32 | Non utilisé | |
| 33 | Non utilisé | |
| 34 | Non utilisé | |
| 35 | Non utilisé | |
| 36 | Non utilisé | |
| 37 | Non utilisé | |
| 38 | Non utilisé | |
| 39 | Non utilisé | |
| 40 | Non utilisé | |
| 41 | Non utilisé | |
| 42 | Audio | 20.0 A |
| R1 | Relais accessoire | |
| R2 | Relais de soufflerie | |
| R3 | Relais accessoire | |
| R4 | Relais d’allumage |

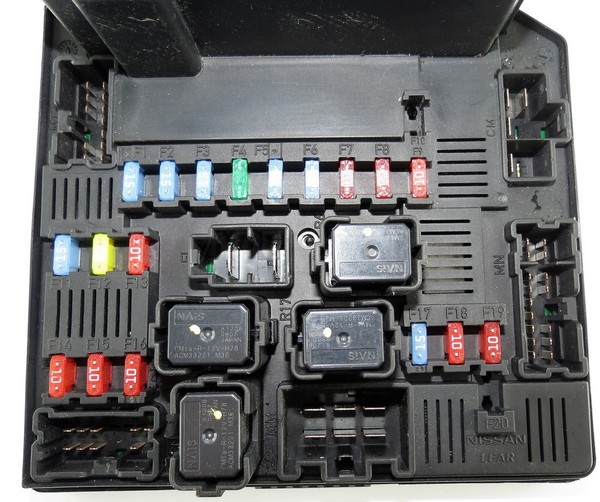

Boîte à fusibles et relais №1 dans le compartiment moteur.

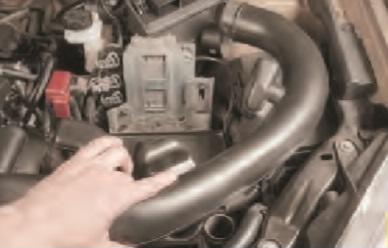

Pour accéder aux supports de fixation situés dans le compartiment moteur, retirez la prise d’air.
Appuyez sur le loquet.

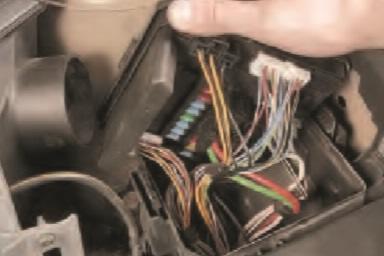

Sortez l’appareil de son logement et retournez-le pour faciliter sa manipulation.

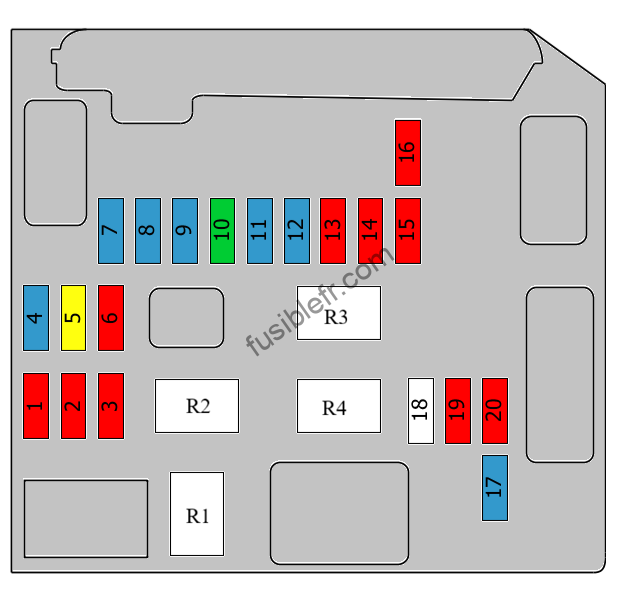

Schéma de la boîte à fusibles et relais.
La fonction des fusibles peut différer (EURO 4, EURO 5, diesel).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Sélecteur de vitesse, Ou, Feu de recul | 10.0 A |
| 1 | Commutateur d’embrayage Ou Non utilisé | 10.0 A |
| 1 | Interrupteur du feu d’arrêt, Interrupteur de position stationnement/neutre, Commutateur d’embrayage, Interrupteur de transmission, Interrupteur de feu de recul | |
| 2 | Sélecteur de vitesse, Capteur de gamme de transmission, Unité de commande de transmission, Capteur de vitesse de l’arbre d’entrée, Capteur de vitesse de l’arbre de sortie | 10.0 A |
| 2 | Commutateur d’embrayage, Unité de commande du moteur, Capteur de vitesse de l’arbre d’entrée, Capteur de vitesse de l’arbre d’entrée, Sélecteur de vitesse, Interrupteur de transmission, Unité de commande de transmission | 10.0 A |
| 2 | Interrupteur de transmission, Interrupteur du feu d’arrêt, Sélecteur de vitesse, Unité de commande de transmission, Capteur de vitesse de l’arbre d’entrée, Capteur de vitesse de l’arbre de sortie, Commutateur d’embrayage, Capteur de vitesse du véhicule | 10.0 A |
| 3 | Non utilisé | |
| 3 | Sonde(s) lambda chauffante(s) | 10.0 A |
| 3 | Sondes lambda chauffantes Ou Sondes lambda chauffantes, Solénoïde à distribution d’arbre à cames d’admission, Solénoïde à distribution d’arbre à cames d’échappement | |
| 4 | Non utilisé | |
| 4 | Relais du moteur de commande du papillon des gaz | 15.0 A |
| 5 | Unité de commande du moteur | 20.0 A |
| 5 | Non utilisé | |
| 5 | Condenseur, Bobines d’allumage, Solénoïde de commande de synchronisation de la soupape d’admission, Unité de commande du moteur, Débitmètre d’air massique, Solénoïde de purge du bidon | 20.0 A |
| 6 | Système de climatisation | 10.0 A |
| 7 | Désembuage et dégivreur du lunette arrière | 15.0 A |
| 8 | Désembuage et dégivreur du lunette arrière | 15.0 A |
| 9 | Relais de feu antibrouillard | 15.0 A |
| 10 | Essuie-glace avant | 30.0 A |
| 11 | Projecteur, Réglage du projecteur | 15.0 A |
| 11 | Réglage du projecteur, Unité de commande d’asservissement automatique, Éclairage de combinaison, avant droit | 15.0 A |
| 12 | Projecteur, gauche | 15.0 A |
| 13 | Projecteur, droit | 10.0 A |
| 14 | Projecteur, gauche | 10.0 A |
| 15 | Interrupteur 4 roues motrices, Éclairage de l’avertisseur de danger, Audio, Serrure de porte, Commande de miroir électrique, Système de climatisation, Interrupteur ESP, Réglage du projecteur, Feu de stationnement, Éclairage de combinaison arrière, Éclairage de la plaque d’immatriculation, Projecteur, Sélecteur de vitesse, Navigation | 10.0 A |
| 15 | Projecteur, Audio, Éclairage de l’avertisseur de danger, Sélecteur de vitesse, Feu(x) de stationnement, Éclairage, arrière gauche, Démarrage | 10.0 A |
| 15 | Réglage du projecteur, Interrupteur de détresse, Unité audio, Sélecteur de vitesse, Interrupteur démarrage/arrêt moteur, Feu de stationnement, Éclairage de combinaison, arrière gauche | 10.0 A |
| 16 | Non utilisé | 10.0 A |
| 16 | Interrupteur 4 roues motrices, Interrupteur ESP, Miroir(s) électrique(s), Système de climatisation, Lave-phare, Démarrage, Sièges chauffants, Serrure de porte, Éclairage, arrière gauche, Éclairage de la plaque d’immatriculation, Feu de stationnement, Réglage du projecteur | 10.0 A |
| 16 | Interrupteur ESP, Interrupteur de rétroviseur électrique, Interrupteur 4 roues motrices, Climatisation automatique, Unité de commande de chauffage, Sièges chauffants, Interrupteur de lave-phare, Interrupteurs de serrure de porte, Unité de commande d’asservissement automatique, Éclairage de combinaison, arrière gauche, Éclairage de la plaque d’immatriculation, droit, Feu de stationnement, droit, Connecteur supplémentaire | 10.0 A |
| 17 | Non utilisé | |
| 17 | Relais de la pompe à carburant, ou non utilisé | 15.0 A |
| 18 | Relais de la pompe à carburant ou non utilisé | 15.0 A |
| 18 | Non utilisé | |
| 19 | Non utilisé | |
| 19 | Injecteurs de carburant Ou Injecteurs de carburant, Interrupteur du feu d’arrêt, Unité de commande du moteur | 10.0 A |
| 19 | Unité de commande du moteur, Régulateur de vitesse constante automatique (ASCD), interrupteur de freinage, Injecteurs | 10.0 A |
| 20 | Unité de commande ABS/ESP, Capteur d’angle de braquage, Capteur de vitesse de lacet, Unité de commande de 4 roues motrices | 10.0 A |
| R1 | Désembuage et dégivreur du lunette arrière | |
| R2 | Relais du ventilateur de refroidissement Nº1 | |
| R3 | Relais d’allumage | |
| R4 | Relais du ventilateur de refroidissement Nº2 | |
| R5 | Relais principal | |
| R6 | Relais de la pompe à carburant | |
| R7 | Pompe à liquide de refroidissement du turbo | |
| R8 | Relais de bougies de préchauffage |
Boîte à fusibles et relais №2 dans le compartiment moteur.
Pour accéder aux supports de fixation situés dans le compartiment moteur, retirez la prise d’air.
Appuyez ensuite sur le loquet et retirez le couvercle du bloc.
Schéma de la boîte à fusibles.
La fonction des fusibles peut différer (EURO 4, EURO 5, diesel).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Non utilisé | |
| 1 | Pompe à liquide de refroidissement du turbo | 20.0 A |
| 1 | Unité de commande du moteur | 10.0 A |
| 2 | Unité de commande de 4 roues motrices | 10.0 A |
| 3 | Alternateur | 10.0 A |
| 4 | Relais d’avertisseur | 10.0 A |
| 5 | Unité de commande EPS | 60.0 A |
| 6 | Relais du lave-phare | 30.0 A |
| 7 | Unité de commande ABS/ESP | 30.0 A |
| 8 | Unité de commande ABS/ESP | 40.0 A |
| 9 | Unité de commande de la carrosserie | 40.0 A |
| 10 | Interrupteur d’allumage | 40.0 A |
| 11 | Boîte à fusibles et relais dans le compartiment moteur | 30.0 A |
| 11 | Relais du ventilateur de refroidissement | 30.0 A |
| 12 | Boîte à fusibles et relais dans le compartiment moteur / Relais du ventilateur de refroidissement / Non utilisé | 50.0 A |
| 13 | Non utilisé | |
| 13 | Relais de chauffage PTC | 30.0 A |
| 13 | Convertisseur DC | 30.0 A |
| 14 | Non utilisé | |
| 14 | Unité de commande du moteur | 10.0 A |
| 14 | Relais de réchauffeur de carburant | 20.0 A |
| 15 | Non utilisé | |
| 15 | Relais de chauffage PTC | 30.0 A |
| 16 | Audio / Système de caméra de rétrovision / Non utilisé | 15.0 A |
| 16 | Relais de chauffage PTC | 30.0 A |
| R1 | Signal sonore | |
| R4 | Ventilateur de refroidissement du moteur | |
| R5 | Pompe lave-phares |

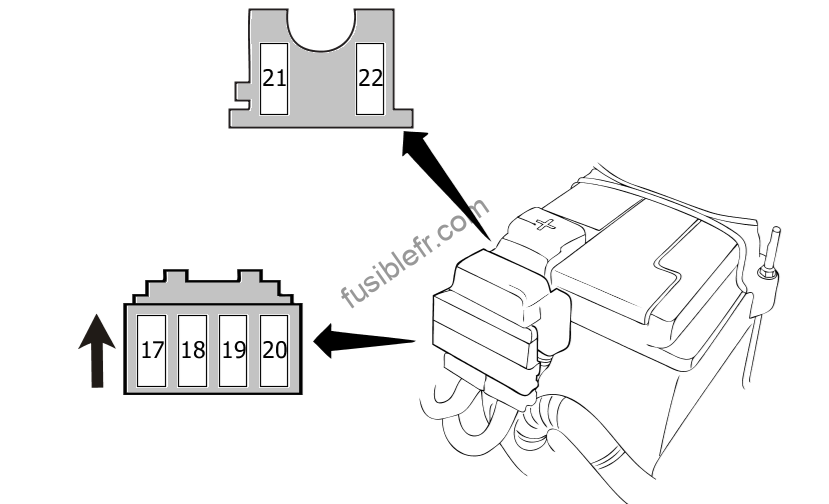

Fusibles sur la batterie.
| Nombre | Ampère | rendez-vous |
|---|---|---|
| 17 | 100 | Réchauffeur de liquide de refroidissement des bougies de préchauffage ou module de commande des bougies de préchauffage ou boîte à fusibles du compartiment moteur arrièreOu non utilisé (60A est également utilisé) |
| 18 | 100 | Boîte à fusibles et relais dans l’habitacle Boîte à fusibles arrière dans le compartiment moteur (80A est également utilisé) Ou Ou bien Boîte à fusibles et relais dans l’habitacle relais de ventilateur |
| 19 | 100 | Boîte à fusibles et relais dans l’habitacle ou Boîte à fusibles arrière Ou Ou bien Boîte à fusibles arrière alimentation d’allumage |
| 20 | 100 | Boîte à fusibles et relais du compartiment moteur ou boîte à fusibles et relais de l’habitacle |
| 21 | 100 | Boîte à fusibles et relais dans l’habitacle ou générateur ou Boîte à fusibles et relais dans l’habitacle relais de ventilateur |
| 22 | 450 | Circuit du générateur Circuit de démarragenon utilisé ou Circuit générateur (250 A) |
