Schéma boîte à fusibles Nissan Murano (Z50)

Auteur: Ramon Watkins.

Nous examinons les modèles Nissan Murano (Z50) 2003, 2004, 2005, 2006, 2007, 2008. Essence (3.5L). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F5/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Nissan Murano (Z50).

Les véhicules de la série Nissan Murano Z50 offrent une combinaison de style, de confort et de technologie. Cependant, comme toute voiture, la Murano nécessite un entretien régulier, notamment en ce qui concerne son système électrique. Parmi les composants les plus importants de ce système figurent les fusibles. Cet article présente en détail le schéma des fusibles de la Nissan Murano Z50, en précisant leurs fonctions, leur emplacement et des conseils pour leur remplacement.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

Boîte à fusibles №2 dans le compartiment moteur.

Fusibles sur la borne positive de la batterie.



Boîte à fusibles dans l’habitacle.

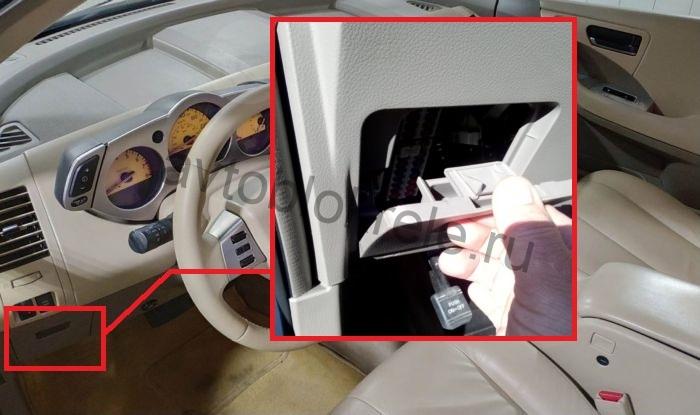

Il est situé sous le tableau de bord, derrière un cache en plastique.

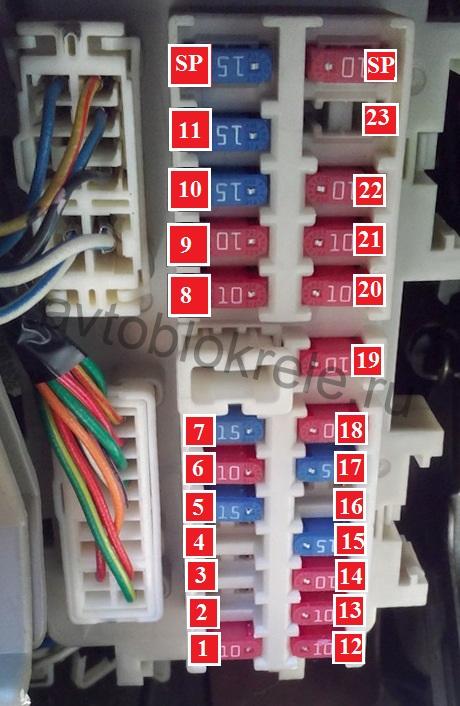

Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Alimentation principale et circuit de terre; Système d’injection de carburant; Injecteur; Système d’alarme de sécurité; Vitre(s); Lunette arrière chauffante; Toit ouvrant; Unité de commande de la mémoire de position; Projecteur(s); Système voyant lumière du jour actif; Indicateur de direction; Éclairage de l’avertisseur de danger; Interrupteur de combinaison; Feu(x) de stationnement; Éclairage de la plaque d’immatriculation; Feux arrière; Feu antibrouillard arrière; Éclairage intérieur; Éclairage; Indicatif(s) musical d’avertissement; Système d’essuie-glace; Essuie-glace/lave-glace arrière10.0 A
2Non utilisé
3Non utilisé
4Non utilisé
5Allume-cigare15.0 A
6Relais d’avertissement antivol (avec système de sécurité); Lunette arrière chauffante; Unité de commande de la mémoire de position; Système de climatisation; Projecteur(s); Système voyant lumière du jour actif; Indicateur de direction; Éclairage de l’avertisseur de danger; Interrupteur de combinaison; Feu(x) de stationnement; Feu(x) arrière; Feu antibrouillard arrière; Éclairage; Audio; Système de navigation10.0 A
7Connecteur d’alimentation15.0 A
8Lunette arrière chauffante10.0 A
9Unité de commande de la mémoire de position10.0 A
10Système de climatisation; Compteur de vitesse; Tachymètre; Capteur de température; Jauge de carburant15.0 A
11Système de climatisation; Compteur de vitesse; Tachymètre; Capteur de température; Jauge de carburant15.0 A
12Régulateur de vitesse constante automatique (ASCD); Interrupteur de la pédale de frein; Connecteur Data-link; Transmission manuelle; NONDTC; Serrure du levier de changement de vitesse; Système de commande de 4x; ESP; Serrure de porte; Unité de télécommande d’entrée sans clé; Lunette arrière chauffante; Siège(s) chauffant(s); Système de climatisation; Indicateur de direction; Éclairage de l’avertisseur de danger; Compteur de vitesse; Tachymètre; Capteur de température; Jauge de carburant; Lampe(s) d’avertissement; Indicatif(s) musical d’avertissement; Système de navigation; Téléphone; Lampe(s) de signalisation de position de la transmission automatique10.0 A
13Système de retenue supplémentaire (SRS)10.0 A
14Régulateur de vitesse constante automatique (ASCD); Connecteur Data-link; Transmission manuelle; NONDTC; Système de commande de 4x; ESP; Système de retenue supplémentaire (SRS); Miroir, côté passager; Système de charge; Projecteur(s); Système voyant lumière du jour actif; Indicateur de direction; Éclairage de l’avertisseur de danger; Feu antibrouillard arrière; Éclairage; Compteur de vitesse; Tachymètre; Capteur de température; Jauge de carburant; Lampe(s) d’avertissement; Lampe(s) de signalisation de position de la transmission automatique; Indicatif(s) musical d’avertissement; Système de navigation10.0 A
15Sonde lambda chauffante; Système d’injection de carburant; Capteur de rapport air-carburant15.0 A
16Non utilisé
17Connecteur d’alimentation15.0 A
18Éclairage intérieur; Système d’alarme de sécurité10.0 A
19Solénoïdes de montage du moteur électrohydraulique; Connecteur Data-link; Transmission manuelle; NONDTC; Système de commande de 4x; ESP; Serrure de porte; Unité de télécommande d’entrée sans clé; Lunette arrière chauffante; Système de climatisation; Indicateur de direction; Éclairage de l’avertisseur de danger; Compteur de vitesse; Tachymètre; Capteur de température; Jauge de carburant; Lampe(s) d’avertissement; Lampe(s) de signalisation de position de la transmission automatique; Indicatif(s) musical d’avertissement10.0 A
20Régulateur de vitesse constante automatique (ASCD); Interrupteur de la pédale de frein; NONDTC; Serrure du levier de changement de vitesse; ESP; Feu(x) d’arrêt10.0 A
21Régulateur de vitesse constante automatique (ASCD); Connecteur Data-link; Transmission manuelle; Connecteur d’alimentation; NONDTC; Serrure du levier de changement de vitesse; Système de commande de 4x; ESP; Serrure de porte; Système d’alarme de sécurité; Unité de commande de la mémoire de position; Projecteur(s); Système voyant lumière du jour actif; Indicateur de direction; Éclairage de l’avertisseur de danger; Feu(x) antibrouillard arrière(s); Éclairage intérieur; Éclairage; Compteur de vitesse; Tachymètre; Capteur de température; Jauge de carburant; Lampe(s) d’avertissement; Lampe(s) de signalisation de position de la transmission automatique; Indicatif(s) musical d’avertissement10.0 A
22Non utilisé

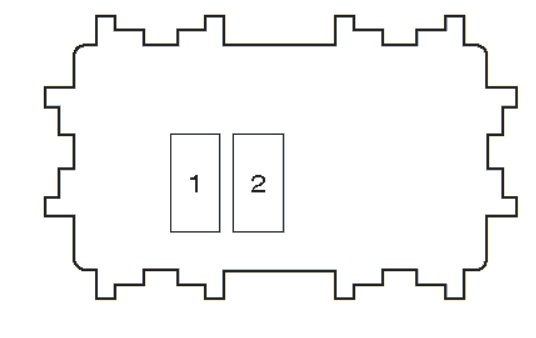

Arrière de la boîte à fusibles dans l’habitacle.

1 – Relais du ventilateur de chauffage.

2 – Relais du circuit d’allumage auxiliaire.

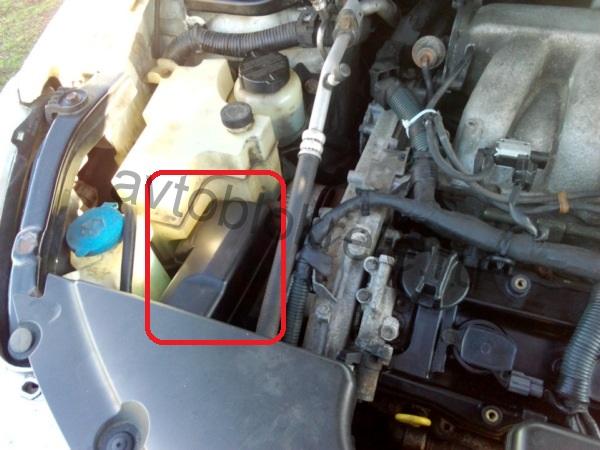

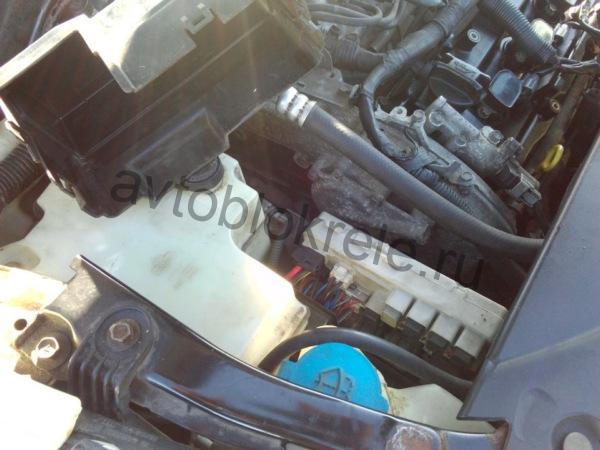

Boîte à fusibles et relais dans le compartiment moteur.

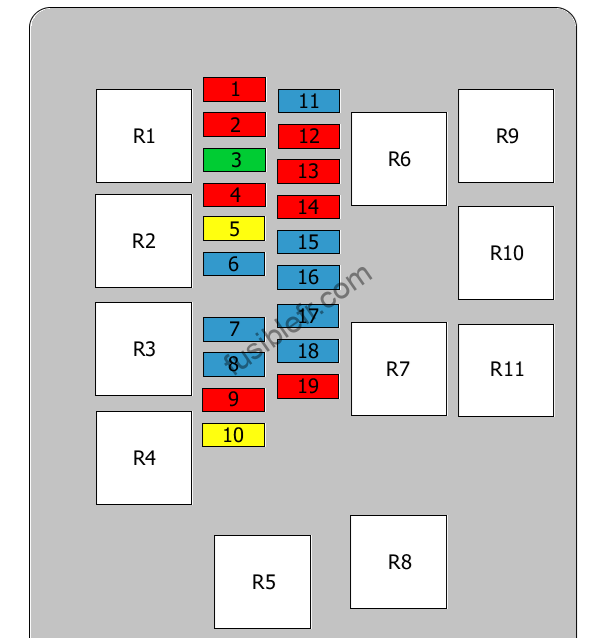

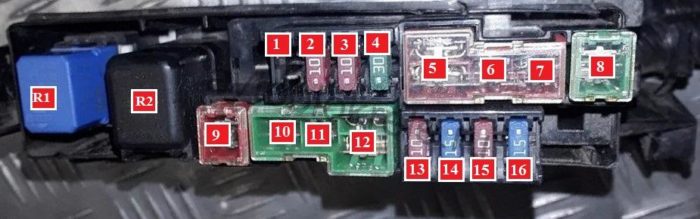

Schéma de la boîte à fusibles (type 1).

NumCircuits protégésAmps
1Feu(x) arrière10.0 A
2Phare droit (feux de route)
Système d’éclairage diurne		10.0 A
3Relais d’essuie-glace avant30.0 A
4Projecteur(s)10.0 A
5Lunette arrière chauffante20.0 A
6Non utilisé15.0 A
7Solénoïde de commande de synchronisation de la soupape d’admission, Bobine d’allumage, Unité de commande, Débitmètre d’air massique, Capteur du position de vilebrequin, Capteur de position d’arbre à cames, Système de commande de purge des vapeurs de carburant15.0 A
8Non utilisé15.0 A
9Système de climatisation10.0 A
10Lunette arrière chauffante20.0 A
11Indicateur de consommation de carburant, Pompe à carburant, Condenseur15.0 A
12Actionneur ABS, Unité de commande de 4 roues motrices10.0 A
13Unité de commande de transmission, Capteur de vitesse10.0 A
14Interrupteur de combinaison10.0 A
15Non utilisé15.0 A
16Projecteur(s)15.0 A
17Moteur de commande du papillon des gaz15.0 A
18Feu(x) antibrouillard avant15.0 A
19Non utilisé10.0 A
R1Unité de commande du relais
R2Relais du projecteur
R3Relais du projecteur
R4Relais du démarreur
R5Relais d’allumage
R6Relais 3 du ventilateur de refroidissement
R7Relais 1 du ventilateur de refroidissement
R8Relais 2 du ventilateur de refroidissement
R9Relais du moteur de commande du papillon des gaz
R10Relais de la pompe à carburant
R11Relais de feu antibrouillard, avant

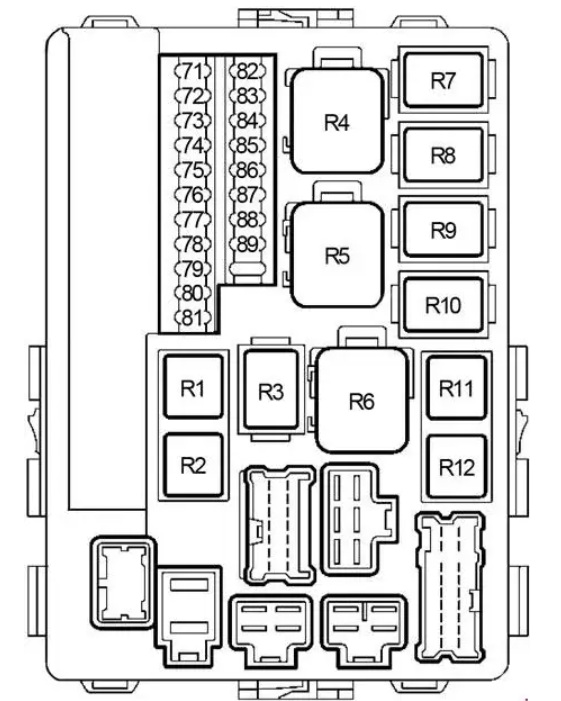

Schéma de la boîte à fusibles (type 2).

Non.AmpCircuits protégés
7110Unité de commande de boîte de vitesses, capteur de changement de vitesse (capteur de régime)
7215Relais de phare antibrouillard avant
7315IPDM E/R
7430Relais d’essuie-glace avant
7510Relais de feux de stationnement
7615Relais d’accélérateur
7720Relais de dégivrage de lunette arrière
7820Relais de dégivrage de lunette arrière
7910Relais de climatiseur
8010Relais d’essuie-glace avant
8115Relais de pompe à carburant
8215relais de l’unité de commande du moteur
8315Phare droit – feux de croisement
8415Phare gauche – feux de croisement
8510Phare gauche – feux de route
8610Phare droit – feux de route
8710Essuie-glaces avant et arrière et lave-glace
8810Transmission intégrale, ABS, système de stabilisation dynamique
8910 –
Relais
R1Pompe à carburant
R2Climatiseur
R3Allumage
R4Ventilateur du système de refroidissement n° 3
R5Ventilateur du système de refroidissement n° 2
R6Ventilateur du système de refroidissement n° 1
R7Feux de croisement
R8Phares
R9Phare antibrouillard avant
R10Démarreur
R11Papillon des gaz
R12Unité de commande du moteur



Boîte à fusibles №2 dans le compartiment moteur.

NumCircuits protégésAmps
1Non utilisé
2Avertisseur10.0 A
3Système de charge10.0 A
4Feu(x) de stationnement, Éclairage de la plaque d’immatriculation, Feu(x) arrière30.0 A
5Serrure de porte, Unité de télécommande d’entrée sans clé, Système d’alarme de sécurité, Vitres, Lunette arrière chauffante, Toit ouvrant, Unité de commande de la mémoire de position, Siège(s) chauffant(s), Projecteur(s), Système voyant lumière du jour actif, Indicateurs de direction, Éclairage de l’avertisseur de danger, Interrupteur de combinaison, Feu(x) de stationnement, Éclairage de la plaque d’immatriculation, Feu(x) arrière, Feu antibrouillard arrière, Éclairage intérieur, Éclairage, Indicatif(s) musical d’avertissement, Système d’essuie-glace, Essuie-glace/lave-glace arrière, Lave-phare50.0 A
6Non utilisé30.0 A
7ESP30.0 A
8Lave-phare40.0 A
9ESP50.0 A
10Commande du ventilateur de refroidissement40.0 A
11Commande du ventilateur de refroidissement40.0 A
12Interrupteur d’allumage40.0 A
13Ouverture de la porte arrière10.0 A
14Sièges chauffants15.0 A
15Système de commande de 4x10.0 A
16Audio, Système de navigation, Téléphone15.0 A
R1Relais du lave-phare
R2Relais d’avertisseur

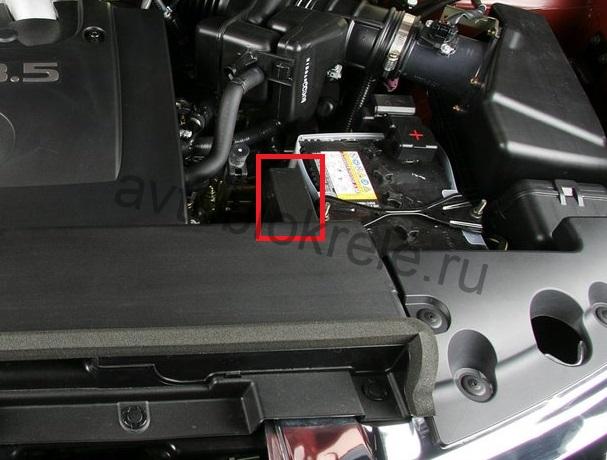

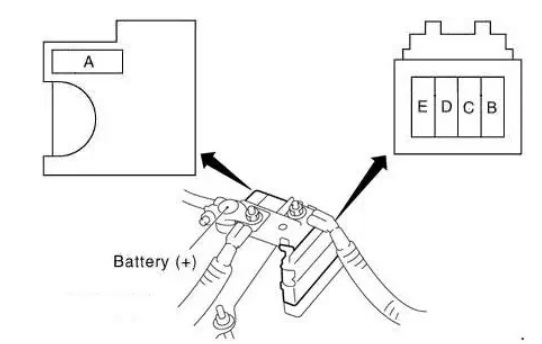

Fusibles sur la borne positive de la batterie.

Non.AmpRôle du fusible
UN120Générateur, fusibles : « B », « C »
B100Fusibles : « 31 », « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 », « F », « G », « H », « I », « J », « K », « L », « M »
C80Option 1 : Relais de feux de route (fusibles : « 85 », « 86 »), relais de feux de croisement (fusibles : « 83 », « 84 »), fusibles : « 72 », « 74 », « 75 », « 76 », « 77 », « 79 » ;
Option 2 : Relais de feux de route (fusibles : « 72 », « 74 »), relais de feux de croisement (fusibles : « 76 », « 86 »), fusibles : « 71 », « 73 », « 75 », « 87 »
D60Relais auxiliaire (fusibles : « 5 », « 6 », « 7 »), relais du moteur de chauffage (fusibles : « 10 », « 11 »), fusibles : « 17 », « 18 », « 19 », « 20 », « 21 »
E80Option 1 : Relais d’allumage (Fusibles : « 71 », « 80 », « 81 », « 87 », « 88 »), Fusibles : « 73 », « 78 », « 82 »
Option 2 : Relais d’allumage (Relais de climatisation, Relais d’essuie-glace avant, Relais d’essuie-glace avant – Grande vitesse, Fusibles : « 81 », « 82 », « 83 », « 84 »), Fusibles : « 77 », « 78 », « 79 », « 80 »
