Schéma boîte à fusibles Opel /Vauxhall Antara

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Antara (L07) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. Phase 1, phase 2. Diesel, essence (2.0 CDTi, 2.4, 3.0 V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F33/20A –Boîte à fusibles dans l’habitacle (type 1).

Le fusible de l’allume-cigare est situé sous le numéro F8/20A –Boîte à fusibles dans l’habitacle (type 2).

Tableau fusible Opel /Vauxhall Antara.

L’Opel/Vauxhall Antara, appréciée des conducteurs pour sa fiabilité et son confort, nécessite, comme toute voiture, un entretien régulier. Un aspect essentiel de cet entretien est la compréhension du schéma des fusibles. Les fusibles protègent le système électrique du véhicule contre les courts-circuits et les surcharges. Connaître l’emplacement et le rôle des fusibles permet de diagnostiquer rapidement les problèmes et d’éviter des pannes plus graves.

Ce guide détaille les fusibles de l’Opel/Vauxhall Antara : leur emplacement, leur fonction et des conseils pour leur remplacement. Cette approche vous permettra non seulement de maintenir votre véhicule en bon état de fonctionnement, mais aussi de réaliser des économies sur les réparations.


Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

Boîte à fusibles et relais Nº2 dans le compartiment moteur.




Boîte à fusibles et relais dans l’habitacle.

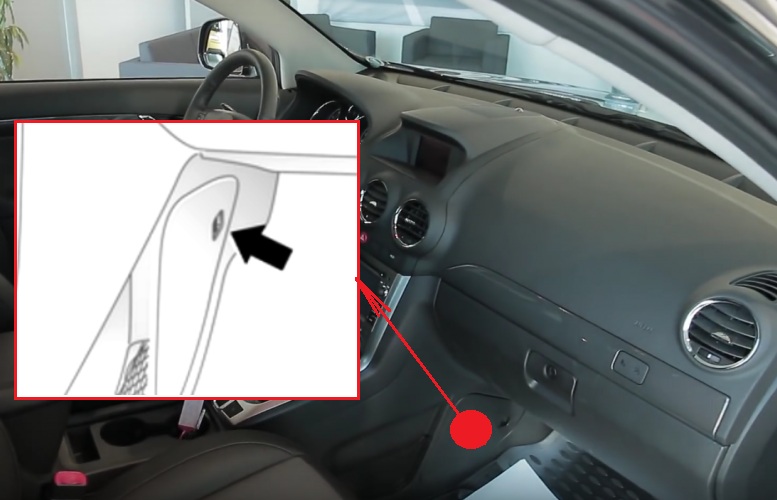

La boîte à fusibles se trouve du côté gauche du plancher du siège passager avant, ou, dans les véhicules à conduite à droite, du côté gauche du plancher du siège conducteur.

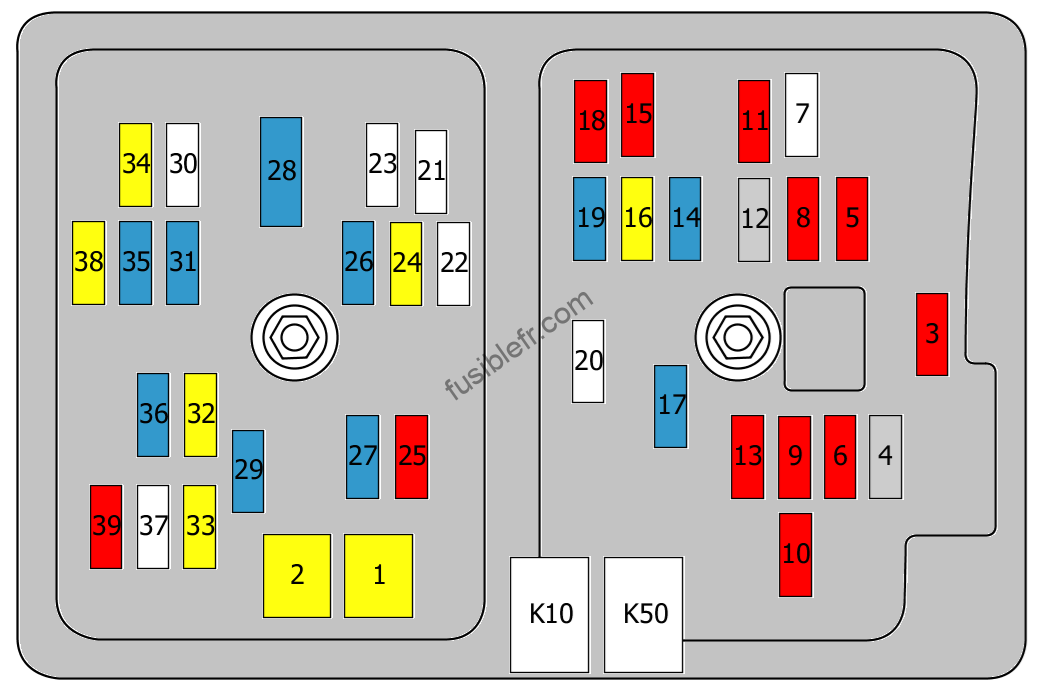

Schéma de la boîte à fusibles (2006-2011).

NumCircuits protégésAmps
1Vitres20.0 A
2Vitres20.0 A
3Lave-phares10.0 A
4Récepteur de télécommande2.0 A
5Airbag10.0 A
6Airbag10.0 A
7Non utilisé
8Feux antibrouillard arrière10.0 A
9Commutateur d’embrayage, Pompe à carburant, Miroir
10Transmission automatique10.0 A
11Unité de commande de la carrosserie10.0 A
12Interrupteur d’allumage, Immobilisateur2.0 A
13Tableau de bord, Unité interrupteur10.0 A
14Unité de commande de la carrosserie, Remorque15.0 A
15Direction assistée, Lampe(s) au xénon10.0 A
16Unité de commande de la carrosserie20.0 A
17Lunette arrière chauffante15.0 A
18Système de climatisation, Commande de la climatisation, Sièges chauffants10.0 A
19Système de climatisation, Connecteur de diagnostic15.0 A
20Non utilisé
21Aucune information est disponible
22Aucune information est disponible
23Aucune information est disponible
24Unité de commande de la carrosserie20.0 A
25Système d’alarme, Unité de commande de la carrosserie (BCM)10.0 A
26Unité de commande de la carrosserie15.0 A
27Unité de commande du moteur15.0 A
28Tableau de bord, Affichage des informations, Radio, Télécommande, Unité interrupteur, Téléphone, Assistance au stationnement, Alarme15.0 A
29Transmission automatique15.0 A
30Non utilisé
31Unité de commande de la carrosserie15.0 A
32Douille accessoire, Douille du connecteur de la remorque20.0 A
33Allume-cigare20.0 A
34Douille accessoire, Douille du connecteur de la remorque20.0 A
35Unité de commande de la carrosserie15.0 A
36Fermeture centralisée15.0 A
37Non utilisé
38Fermeture centralisée20.0 A
39Toit ouvrant électrique, Unité interrupteur, Miroirs, Console centrale10.0 A
K10Relais accessoire
K50Relais de borne 15

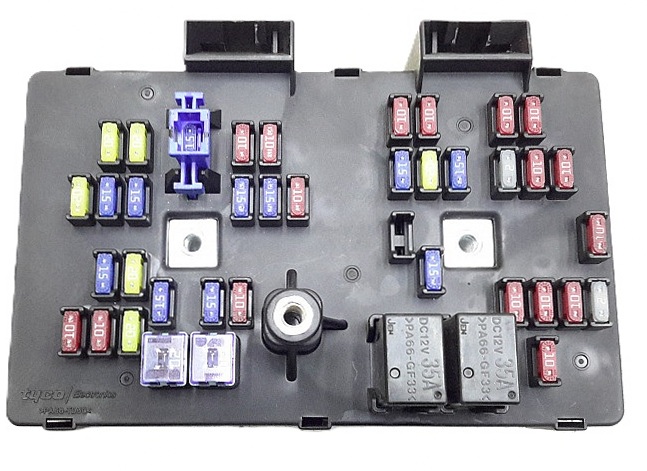

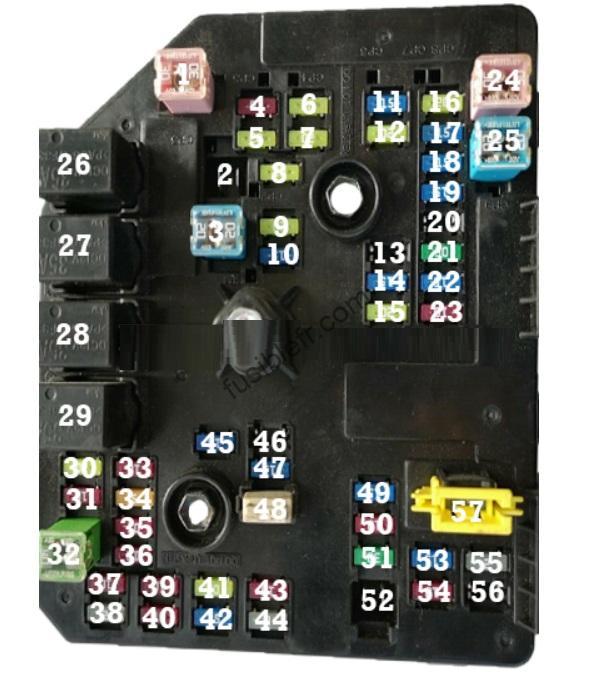

Schéma de la boîte à fusibles (2012-2017).

FusibleFonctions
1DRVR PWR SEATsiège conducteur électrique
2Spare
3S/ROOF BATTBatterie de toit ouvrant
4S/ROOFToit ouvrant
5TRLRBande-annonce
6FSCM/VENT SOLSystème d’alimentation en carburant, électrovanne de purge
7APO JACK (CONSOLE)Prise de courant (console centrale)
8CIGARAllume-cigare
9APO JACK (REAR CARGO)Prise de courant (compartiment de chargement)
10RUN/CRNKManivelle
11F/DOOR LOCKtrappe de remplissage de carburant
12HTD SEAT PWRSiège chauffant
13SPARE
14BCM (TRN SIG)Clignotants
15CIMModule d’intégration des communications
16DR/LCKVerrouillage de la porte conducteur
17BCM (PRK/ TRN)Feux de stationnement, clignotants
18BCM (STOP)Feux de freinage
19BCM (CTSY)Éclairage de courtoisie
20Spare
21AMPAmplificateur
22DRLFeux de jour
23L/GATEhayon
24PASS PWR WNDWvitre électrique côté passager
25DRV/PWR WNDWlève-vitre électrique côté conducteur
26ACC/RAP RLY –
27CIGAR APO JACK RLY –
28RUN RLY –
29RUN/CRNK RLY –
30HEATING MAT SWinterrupteur de tapis chauffant
31RUN2Mise sous tension de la batterie
32HVAC BLWRClimatisation, ventilateur de climatisation
33FSCMSystème d’alimentation en carburant
34ISRVM/RCMRétroviseur intérieur, module de boussole à distance
35CLSTRTableau de bord
36SDM (IGN 1)Module de diagnostic de sécurité (allumage)
37SSPSDirection assistée
38OSRVMRétroviseurs extérieurs
39XBCMModule de contrôle de carrosserie export
40KEY CAPTURECapture de clés
41BCM (INT LIGHT TRLR FOG)Éclairage intérieur, feu antibrouillard de remorque
42RADIORadio
43IPCTableau de bord
44STR/WHL SWVolant
45AWD/VENTTransmission intégrale, ventilation
46Spare
47RR FOGLunette arrière chauffante
48PWR DIODEdiode de puissance
49BCM (DIMMER)Éclairage des instruments
50BCM (VBATT)Tension de la batterie
51TRLR BATTBatterie de remorque
52Spare
53XM/HVAC/ DLCRadio satellite XM, climatisation, connexion de données
54SDM (BATT)Module de diagnostic de sécurité (batterie)
55PWR MODINGModification de puissance
56CIMModule d’intégration des communications
57LOGISTIC MODEMode logistique

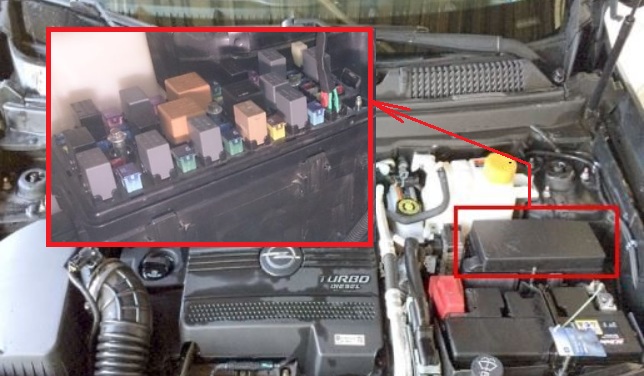

Boîte à fusibles et relais dans le compartiment moteur.

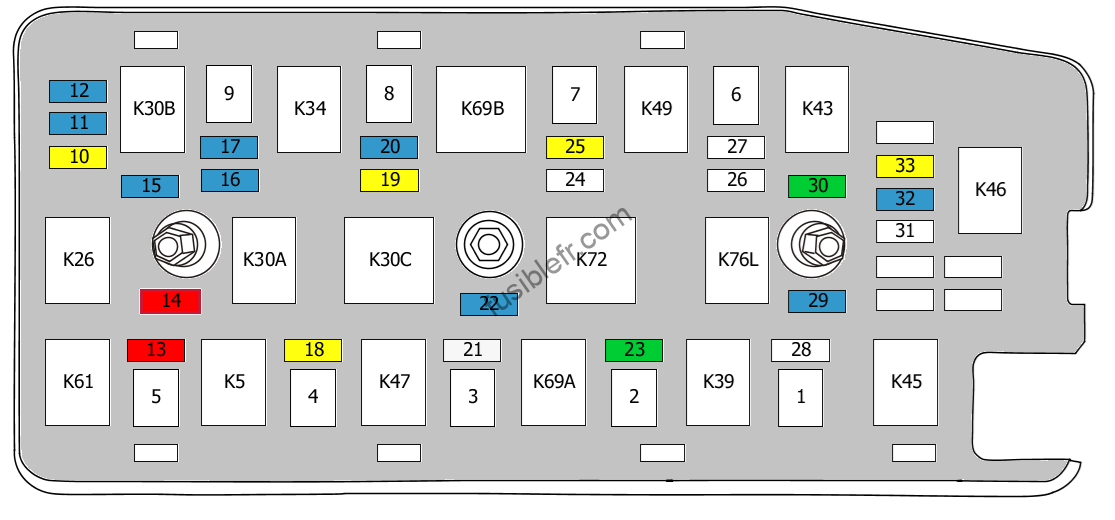

Schéma de la boîte à fusibles et relais (2006-2011).

NumCircuits protégésAmps
1Essuie-glace arrière20.0 A
2Boîte à fusibles et relais dans l’habitacle; fusibles 3, 5, 8, 11, 14, 16, 17, 19, 24, 26, 28, 31, 32, 34-36, 3860.0 A
3Boîte à fusibles et relais dans l’habitacle; fusible 15, 18; Direction assistée; Lampe(s) au xénon; Chauffage de siège; Système de climatisation40.0 A
4ABS40.0 A
5Relais du démarreur20.0 A
6Aucune information est disponible
7Borne 1540.0 A
8Refroidissement du moteur30.0 A
9Refroidissement du moteur30.0 A
10Unité de commande du moteur20.0 A
11Unité de commande du moteur15.0 A
12Unité de commande du moteur15.0 A
13Unité de commande du moteur; Démarreur10.0 A
14Compresseur de climatiseur10.0 A
15Pompe à liquide de refroidissement supplémentaire; Unité de commande du moteur15.0 A
16Unité de commande de la boîte de transfert15.0 A
17Pompe à carburant15.0 A
18ABS20.0 A
19Siège chauffant du conducteur20.0 A
20Interrupteur d’arrêt15.0 A
21Système d’essuie-glace25.0 A
22Avertisseur15.0 A
23Réglage de siège30.0 A
24Aucune information est disponible
25Toit ouvrant20.0 A
26Aucune information est disponible
27Aucune information est disponible
28Aucune information est disponible
29Feu(x) antibrouillard avant15.0 A
30Réglage de siège30.0 A
31Aucune information est disponible
32Transmission automatique15.0 A
33Laveur20.0 A
K5Relais de compresseur du climatiseur
K26Relais de l’unité de commande du moteur
K30ARelais du ventilateur du radiateur
K30BRelais du ventilateur du radiateur
K30CRelais du ventilateur du radiateur
K34Relais de la pompe à carburant
K39Relais de feu antibrouillard
K43Relais du faisceau lumineux géré par le variateur
K45Relais de faisceau principal
K46Lave-phares
K47Avertisseur
K49Lunette arrière chauffante
K61Relais du démarreur
K69ARelais 1 d’essuie-glace de pare-brise
K69BRelais 2 d’essuie-glace de pare-brise
K72Borne 15A
K76LFeu de stationnement, gauche

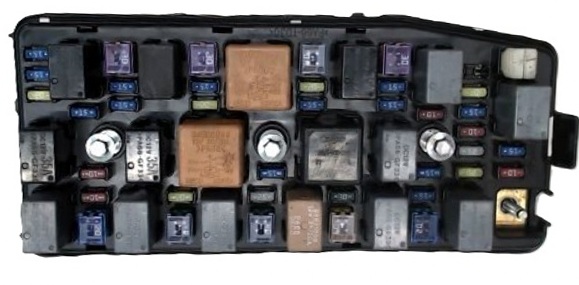

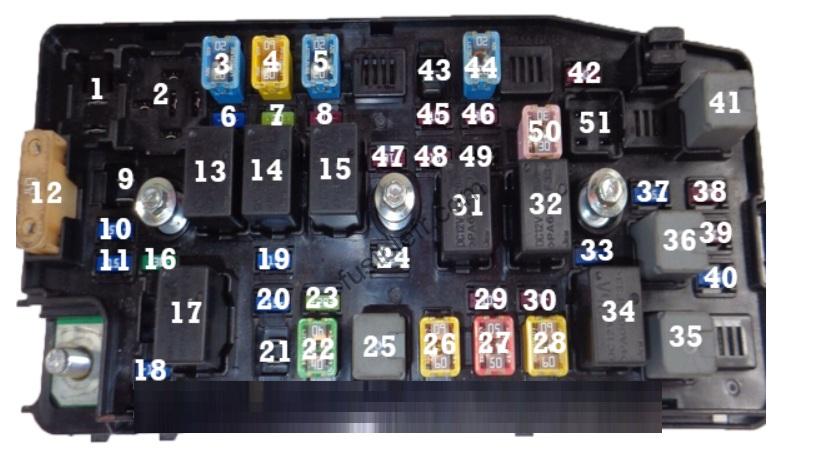

Schéma de la boîte à fusibles et relais (2012-2017).

FusibleFonctions
1FAN1 RLY –
2FAN1 RLY –
3STRTRDémarreur
4BATT 3boîte à fusibles du tableau de bord
5FUEL/VACPompe à carburant, pompe à vide
6ENG SNSRCapteurs moteur
7ABSSystème de freinage antiblocage
8BCMModule de commande de carrosserie
9FAN1ventilateur de refroidissement
10IGN COIL BBobine d’allumage
11IGN COIL ABobine d’allumage
12PWM FANVentilateur à modulation de largeur d’impulsion
13PWR/TRN RLY –
14STRTR RLY –
15FUEL/VAC PUMP RLY –
16ECM PWR TRNModule de commande du moteur, groupe motopropulseur
17FAN3ventilateur de refroidissement
18ECMModule de commande du moteur
19Spare
20TCMModule de commande de transmission
21Spare
22EPBFrein de stationnement électrique
23STOP LAMPFeux de freinage
24FRT WPREssuie-glace avant
25STOP LAMP RLY –
26BATT2boîte à fusibles du tableau de bord
27ABSSystème de freinage antiblocage
28BATT1boîte à fusibles du tableau de bord
29LO BEAM RHFeu de croisement (côté droit)
30LO BEAM LHFeux de croisement (gauche)
31WPR CNTRL RLY –
32WPR SPD RLY –
33HTD WASH/ WPR –
34REAR DEFOG RLY –
35LOW BEAM RLY –
36HI BEAM RLY –
37FRT FOGFeux antibrouillard avant
38HI BEAM RHPhare (à droite)
39HI BEAM LHPhare (gauche)
40HORNCorne
41FRT FOG RLY –
42PRK LP RHFeu de stationnement (côté droit)
43Spare
44REAR WPREssuie-glace arrière
45PRK LP LHFeu de stationnement (gauche)
46TRLR PRL LPFeux de stationnement pour remorque
47A/CSystème de climatisation
48PRK LP RHFeu de stationnement (côté droit)
49HDLP WASHERlave-phares
50REAR DEFOGLunette arrière chauffante
51HLMP WSHR RLY –

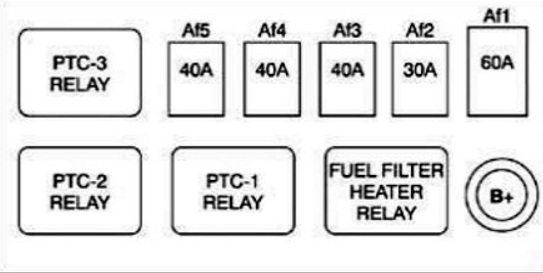

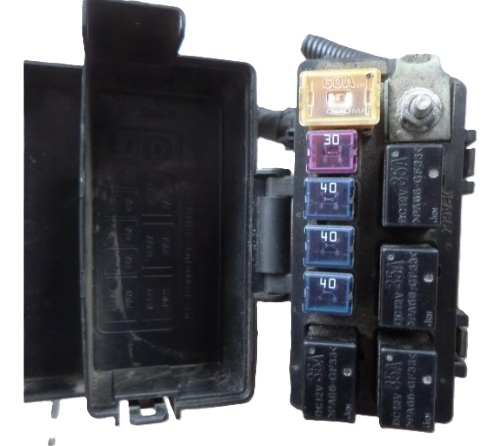

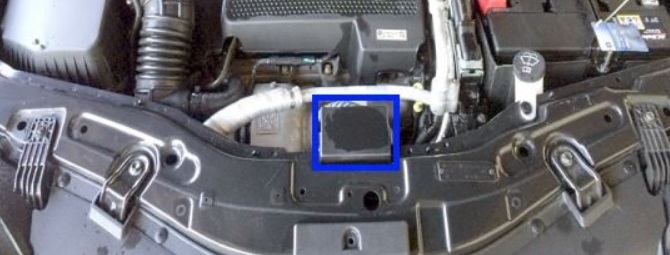

Boîte à fusibles et relais Nº2 dans le compartiment moteur.

Non.ButAmpères
AF1Contrôleur de prise de préchauffage60
AF2Relais de chauffage du filtre à carburant30
AF3Relais PTC-140
AF440
AF540
