Schéma boîte à fusibles Opel /Vauxhall Combo D
Auteur: Ramon Watkins.Nous examinons les modèles Opel /Vauxhall Combo /-Tour (X12) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Diesel, essence (1.3 CDTi, 1.4 16V, 1.4 CNG, 1.6 CDTi, 2.0 CDTi, ). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F8/15A –Boîte à fusibles dans l’habitacle. |
Tableau fusible Opel /Vauxhall Combo D.
L’Opel Combo D a été produit avec diverses motorisations, finitions et configurations de carrosserie. Par conséquent, l’emplacement du boîtier de fusibles et l’affectation des différents fusibles peuvent varier, même entre des véhicules de la même année-modèle. Le schéma exact dépend de la date de fabrication, du marché, du type de moteur et des équipements installés.
Vous trouverez ci-dessous un tableau récapitulatif des principaux boîtiers et groupes de circuits électriques de l’Opel Combo D. Il vous aidera à localiser le boîtier concerné et à identifier où rechercher une éventuelle panne. Pour connaître le numéro et l’ampérage exacts d’un fusible, veuillez consulter le schéma figurant sur le couvercle du boîtier ou le manuel spécifique à votre véhicule, car il n’existe pas de numérotation universelle pour tous les modèles Combo D.
Contenu:
Boîte à fusibles dans l’habitacle.
Boîte à fusibles et relais dans le compartiment moteur.
Boîte à fusibles dans l’habitacle.

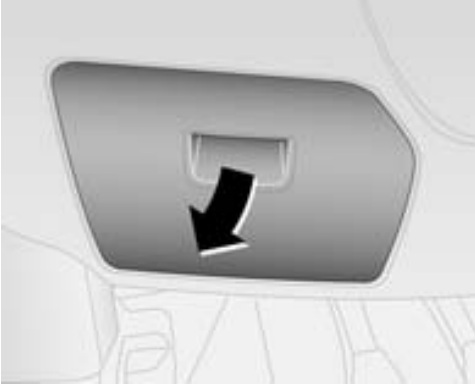

La boîte à fusibles est située derrière un cache dans la partie inférieure du tableau de bord, côté conducteur.

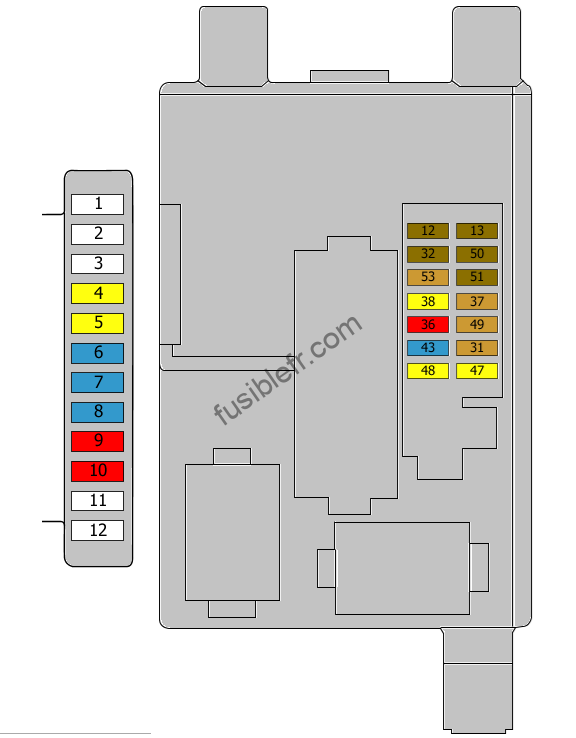

Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 12 | Faisceau lumineux géré par le variateur droit | 7.5 A |
| 13 | Faisceau lumineux géré par le variateur gauche | 7.5 A |
| 31 | Relais accessoire | 5.0 A |
| 32 | Relais de l’éclairage intérieur | 7.5 A |
| 36 | Commande de climatiseur; Unité de commande du climatiseur; Unité de commande du système d’alarme; Sirène d’alarme; Module multimédia; Connecteur Data-link; Radio; Régulateur de tension du système | 10.0 A |
| 37 | Interrupteur du feu d’arrêt; Tableau de bord | 5.0 A |
| 38 | Unité de commande de la carrosserie | 20.0 A |
| 43 | Lave-glace de la lunette arrière | 15.0 A |
| 47 | Unité de commande de la carrosserie | 20.0 A |
| 48 | Unité de commande de la carrosserie | 20.0 A |
| 49 | Unité de commande multifonctions; Interrupteur de chauffage du siège du conducteur; Interrupteur du siège chauffant du conducteur; Interrupteur multifonctions; Interrupteur de rétroviseur électrique; Module de carburant flexible | 5.0 A |
| 50 | Système de retenue supplémentaire (SRS); Unité de commande de diagnostic | 7.5 A |
| 51 | Commandes de climatiseur; Commande de chauffage supplémentaire; Interrupteur de feu de recul; Capteur de pression du liquide de servo-frein; Interrupteur de position de la pédale d’embrayage; Interrupteur du feu d’arrêt; Unité de commande du climatiseur; Unité de commande de chauffage supplémentaire; Relais du dégivreur de lunette; Relais 1 de chauffage supplémentaire; Relais 2 de chauffage supplémentaire; Pompe à liquide de refroidissement liquide de la transmission; Miroirs électriques; Affichage multimédia; Radio; Régulateur de tension du système | 7.5 A |
| 53 | Groupe d’instrumentation | 5.0 A |
| Relais | Relais du faisceau lumineux géré par le variateur | |
| Relais | Relais d’essuie-glace intermittent | |
| Relais | Relais d’essuie-glace de pare-brise | |
| Relais | Relais d’essuie-glace arrière | |
| Relais | Pompe de lave-glace | |
| Relais | Pompe de lave-glace | |
| Relais | Vitre électrique du conducteur | |
| Relais | Vitre électrique du conducteur | |
| Relais | Vitre électrique du passager | |
| Relais | Vitre électrique du passager | |
| Relais | Relais de fermeture centralisée | |
| Relais | Relais de fermeture centralisée | |
| Relais | Relais de fermeture centralisée | |
| Relais | Relais du hayon | |
| Relais | Relais de l’éclairage intérieur | |
| 1 | Non utilisé | |
| 2 | Non utilisé | |
| 3 | Non utilisé | |
| 4 | Vitre électrique, arrière gauche ou non utilisé | 20.0 A |
| 5 | Vitre électrique, arrière droit ou non utilisé | 20.0 A |
| 6 | Alimentation accessoires; Tableau de bord | 15.0 A |
| 7 | Alimentation accessoires; Zone cargo | 15.0 A |
| 8 | Allume-cigare avant | 15.0 A |
| 9 | Interrupteur de chauffage du siège du conducteur | 10.0 A |
| 10 | Interrupteur de chauffage du siège du conducteur | 10.0 A |
| 11 | Non utilisé | |
| 12 | Non utilisé |
Boîte à fusibles et relais dans le compartiment moteur.

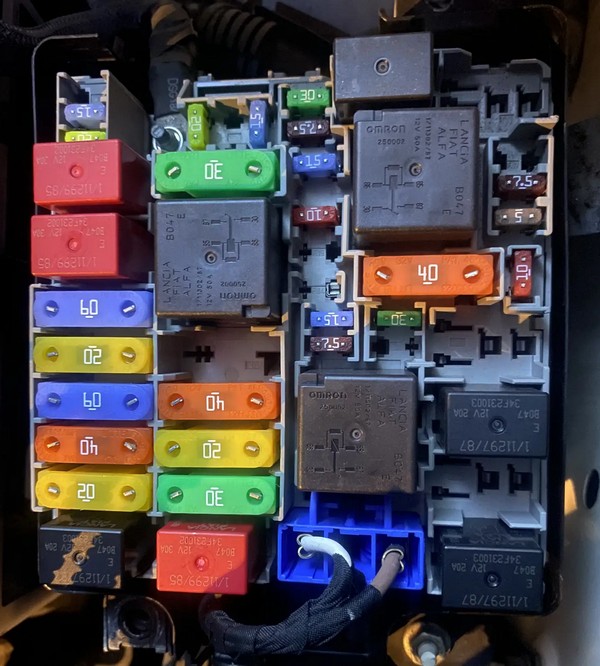

La boîte à fusibles se trouve à droite du compartiment moteur, à côté de la batterie. Pour retirer le couvercle de protection et accéder aux fusibles, déposez les deux vis (voir illustration).
Schéma de la boîte à fusibles et relais.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Boîte à fusibles et relais dans l’habitacle, fusibles 32, 36, 38, 43, 47, 48; Relais d’essuie-glace de pare-brise; Relais de balayage intermittent pare-brise | 60.0 A |
| 2 | Vitre électrique, arrière gauche; Ou: Boîte à fusibles dans l’habitacle, fusibles 4, 5 (30A est également utilisé) | 20.0 A |
| 3 | Interrupteur d’allumage; Boîte à fusibles et relais dans le compartiment moteur, conduite à gauche | 20.0 A |
| 4 | Unité de commande du frein | 40.0 A |
| 5 | Relais 2 de chauffage supplémentaire | 50.0 A |
| 6 | Ventilateur de refroidissement, relais basse vitesse | 30.0 A |
| 7 | Ventilateur de refroidissement, relais à action rapide (40A est également utilisé) | 60.0 A |
| 8 | Unité de commande de soufflage; Moteur de soufflerie | 40.0 A |
| 9 | Hayon | 10.0 A |
| 10 | Corne | 10.0 A |
| 11 | Sonde(s) lambda chauffante(s); Aération positive du carter-moteur; Module de commande de bougie de préchauffage; Carter de papillon des gaz; Soupape du turbocompresseur | 10.0 A |
| 14 | Relais du projecteur, faisceau principal | 15.0 A |
| 15 | Chauffage auxiliaire | 30.0 A |
| 16 | Unité de commande du moteur | 7.5 A |
| 17 | Unité de commande du moteur | 10.0 A |
| 18 | Unité de commande du moteur; Relais d’allumage | 7.5 A |
| 19 | Relais d’embrayage de compresseur du climatiseur | 7.5 A |
| 20 | Dégivreur de lunette | 30.0 A |
| 21 | Relais de la pompe à carburant | 15.0 A |
| 22 | Unité de commande du moteur | 20.0 A |
| 23 | Unité de commande du frein | 20.0 A |
| 24 | Unité de commande du frein; Capteur d’angle de braquage | 5.0 A |
| 30 | Relais de feu antibrouillard, avant | 15.0 A |
| 81 | Module de commande de bougie de préchauffage | 60.0 A |
| 82 | Relais de la pompe du lave-phare; Vitre électrique, arrière droit (si installé); Ou: Unité de commande multifonctions (50A est également utilisé) | 20.0 A |
| 83 | Pompe à liquide de refroidissement de la transmission; Relais de la pompe du lave-phare | 30.0 A |
| 84 | Unité de commande de transmission | 15.0 A |
| 85 | Boîte à fusibles dans l’habitacle, fusibles 6, 7 | 30.0 A |
| 86 | Boîte à fusibles dans l’habitacle, fusibles 8 – 10 | 30.0 A |
| 87 | Capteur de la batterie | 5.0 A |
| 88 | Miroirs électriques | 7.5 A |
| T02 | Relais de faisceau principal | |
| T03 | Relais d’avertisseur | |
| T05 | Relais de compresseur du climatiseur | |
| T06 | Ventilateur de refroidissement, relais basse vitesse | |
| T07 | Ventilateur de refroidissement, relais à action rapide | |
| T08 | Relais accessoire | |
| T09 | Relais d’allumage | |
| T10 | Relais de la pompe à carburant | |
| T14 | Relais de feu antibrouillard | |
| T17 | Relais d’interrupteur d’allumage | |
| T19 | Relais, désembueur arrière | |
| T20 | Relais du démarreur | |
| T30 | Pompe à liquide de refroidissement de la transmission; Ou: Relais du lave-phare |
