Schéma boîte à fusibles Opel /Vauxhall Monterey

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Monterey (M92), Isuzu Trooper 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998. Diesel, essence (3.0 DTi, 3.1 TD, 3.2 V6, 3.5 V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F12/20A – Boîte à fusibles dans l’habitacle

Tableau fusible Opel /Vauxhall Monterey.

Les fusibles de l’Opel Monterey protègent le câblage électrique et les équipements contre les surcharges et les courts-circuits. Si les phares, les lève-vitres, le système audio ou tout autre équipement cessent de fonctionner, la cause peut être un fusible grillé. Toutefois, avant de le remplacer, il est essentiel d’identifier le bon boîtier et de vérifier les indications en les comparant avec le marquage spécifique à votre véhicule.

Il n’existe pas de tableau des fusibles unique et universel pour l’Opel Monterey ; la configuration peut varier selon l’année de fabrication, le niveau de finition, la motorisation et le marché de destination du véhicule. Par conséquent, le tableau ci-dessous présente les groupes de circuits protégés les plus courants, sans toutefois préciser les numéros des emplacements ni les intensités nominales : ces informations doivent être vérifiées sur le couvercle du boîtier, dans le manuel d’utilisation ou dans la documentation spécifique à votre véhicule.

Contenu:

Boîte à fusibles dans l’habitacle, ( – 1996).

Boîte à fusibles dans l’habitacle, (1996 -).

Boîte à fusibles dans le compartiment moteur, (1996 – ), (Norvège, Finlande).

Boîte à fusibles dans le compartiment moteur, (1996 – ), (Europe sauf Norvège, Finlande)

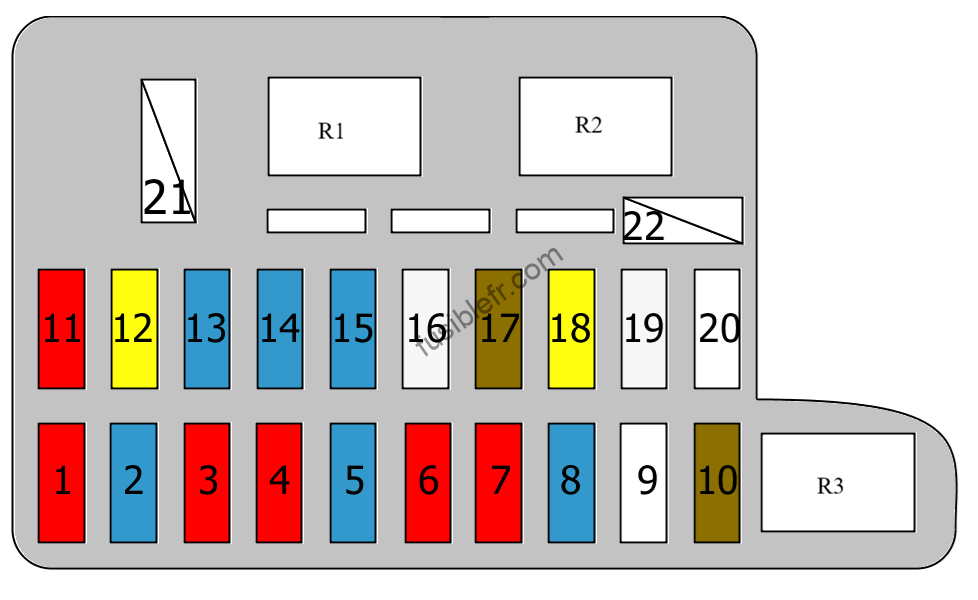

Boîte à fusibles dans l’habitacle, ( – 1996).

La boîte à fusibles est située derrière le cache, sous le tableau de bord côté conducteur (à côté du repose-pied).

Num	Circuits protégés	Amps
1	Relais du démarreur; Bougies de préchauffage	10.0 A
2	Sièges chauffants avant; Téléphone	15.0 A
3	Indicateurs de direction; Feu(x) de recul; Lampe du sélecteur de mode (transmission automatique)	10.0 A
4	Désembueur; Miroir(s) chauffant(s); Vitres électriques; Phares allumés; Distributeur électronique de la force de freinage; Régulateur de vitesse; Toit ouvrant; Unité de commande du verrouillage du changement de vitesse; Correction de hauteur des projecteurs; Interrupteur de transmission	10.0 A
5	Système de lavage/balayage	15.0 A
6	Système de lavage/balayage arrière	10.0 A
7	Lave-phare; Essuie-glaces de projecteur	10.0 A
8	Recirculation des gaz d’échappement (EGR); Alternateur; Ventilateur; Relais de climatisation; Unité de commande de préchauffage	15.0 A
9	Non utilisé
10	Arrêt du carburant	7.5 A
11	Radio; Téléphone; Vitres électriques	10.0 A
12	Allume-cigare	20.0 A
13	Feu(x) arrière; Feu(x) de côté; Éclairage de la plaque d’immatriculation; Éclairage des instruments; Feux antibrouillard avant; Feux antibrouillard arrière; Éclairage Codes/route; Éclairage du cendrier; Éclairage de l’allume-cigare; Éclairage boîte à gants	15.0 A
14	Feux d’arrêt; Unité de commande du verrouillage du changement de vitesse; Unité de commande de la transmission automatique	15.0 A
15	Éclairage de l’avertisseur de danger; Avertisseur	15.0 A
16	Désembueur	25.0 A
17	Lampe(s) d’accueil; Radio; Téléphone; Connecteur; Alarme; Horloge; Antenne électrique; Éclairage de l’habitacle; Liseuses; Éclairage du coffre à bagages	7.5 A
18	Fermeture centralisée	20.0 A
19	Ventilateur	25.0 A
20	Non utilisé
21a	Vitres électriques; Sièges électriques; Toit ouvrant	20.0 A
21b	Non utilisé
22a	Non utilisé
22b	Vitres électriques; Sièges électriques; Toit ouvrant	30.0 A
R1	Relais de désembueur
R2	Relais du chauffage
R3	Relais de vitre électrique

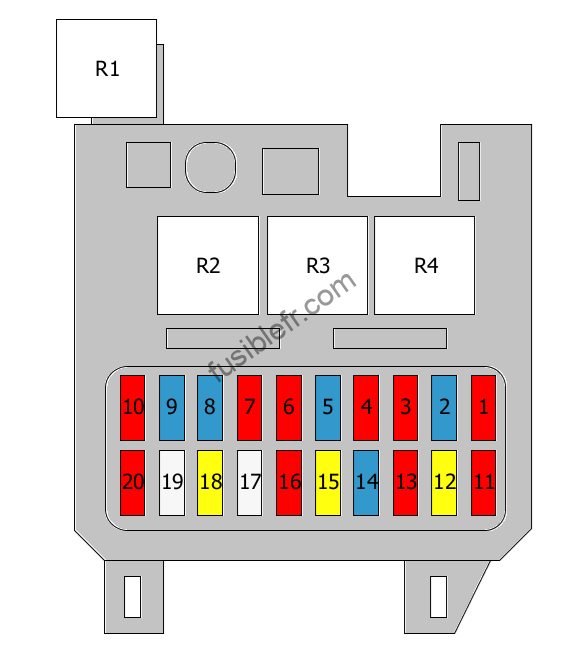

Boîte à fusibles dans l’habitacle, (1996 -).

Num	Circuits protégés	Amps
1	Relais du démarreur; Bougies de préchauffage	10.0 A
2	Sièges chauffants avant; Téléphone	15.0 A
3	Indicateurs de direction; Feu(x) de recul; Lampe du sélecteur de mode (transmission automatique); Indicateur automatique de position de la transmission	10.0 A
4	Désembueur; Miroir(s) chauffant(s); Vitres électriques; Phares allumés; Distributeur électronique de la force de freinage; Régulateur de vitesse; Toit ouvrant; Unité de commande du verrouillage du changement de vitesse; Correction de hauteur des projecteurs; Interrupteur de transmission; Prétendeurs de ceinture de sécurité	10.0 A
5	Système de lavage/balayage	15.0 A
6	Système de lavage/balayage arrière	10.0 A
7	Lave-phare; Essuie-glaces de projecteur	10.0 A
8	Recirculation des gaz d’échappement (EGR); Unité de commande de préchauffage; Alternateur; Soupape EGR; Relais de bougies de préchauffage	15.0 A
9	Arrêt du carburant	15.0 A
10	Tableau de bord; Voyants de contrôle; Capteur de vitesse	10.0 A
11	Radio; Téléphone; Vitres électriques; Relais de soufflerie; Relais de climatisation; Interrupteur d’antenne	10.0 A
12	Allume-cigare	20.0 A
13	Système d’alarme de sécurité	10.0 A
14	Feux d’arrêt; Unité de commande du verrouillage du changement de vitesse; Unité de commande de la transmission automatique	15.0 A
15	Téléphone; Radio; Horloge	20.0 A
16	Lampe(s) d’accueil; Horloge; Antenne électrique; Éclairage de l’habitacle; Liseuses; Éclairage du coffre à bagages; Immobilisateur	10.0 A
17	Désembueur	25.0 A
18	Fermeture centralisée	20.0 A
19	Ventilateur	25.0 A
20	Relais de préchauffage; Chauffage supplémentaire	10.0 A
R1	Relais lampe clignotante
R2	Relais de soufflerie; Relais de climatisation
R3	Relais de vitre électrique; Relais du toit ouvrant
R4	Relais de désembueur

Boîte à fusibles dans le compartiment moteur, (1996 – ),(Norvège,Finlande).

Num	Circuits protégés	Amps
1	Non utilisé
2	Non utilisé
3	Éclairage de l’avertisseur de danger; Avertisseur; Dispositif d’alarme sonore	15.0 A
4	Projecteur, gauche	15.0 A
5	Projecteur, droit	15.0 A
6	Non utilisé
7	Non utilisé
8	Feux antibrouillard avant; Feu(x) antibrouillard arrière(s)	20.0 A
9	ABS; Unité de commande ESP	20.0 A
10	Non utilisé
11	Non utilisé
12	Feu(x) arrière; Feu(x) de côté; Éclairage de la plaque d’immatriculation; Éclairage du cendrier; Éclairage de l’allume-cigare; Éclairage boîte à gants; Voyant(s) de contrôle de ABS	10.0 A
13	Aucune information est disponible
14	Ventilateur du condenseur	30.0 A
15	Aucune information est disponible
R1	Non utilisé
R2	Non utilisé
R3	Aucune information est disponible
R4	Relais du système voyant lumière du jour
R5	Relais des feux arrière
R6	Non utilisé

Boîte à fusibles dans le compartiment moteur, (1996 – ), (Europe sauf Norvège, Finlande).

Num	Circuits protégés	Amps
1	Non utilisé
2	Non utilisé
3	Éclairage de l’avertisseur de danger; Avertisseur; Dispositif d’alarme sonore	15.0 A
4	Faisceau principal gauche	10.0 A
5	Faisceau principal droit	10.0 A
6	Faisceau lumineux géré par le variateur gauche	10.0 A
7	Faisceau lumineux géré par le variateur droit	10.0 A
8	Feux antibrouillard avant; Feu(x) antibrouillard arrière(s)	20.0 A
9	ABS; Unité de commande ESP	20.0 A
10	Non utilisé
11	Feu arrière, gauche; Feu de côté, gauche; Éclairage de la plaque d’immatriculation	10.0 A
12	Feu arrière, droit; Feu de côté, droit; Éclairage du cendrier; Éclairage de l’allume-cigare; Éclairage boîte à gants; Voyant(s) de contrôle de ABS	10.0 A
13	Aucune information est disponible
14	Ventilateur du condenseur	30.0 A
15	Aucune information est disponible
R1	Non utilisé
R2	Non utilisé
R3	Aucune information est disponible
R4a	Relais du ventilateur de condenseur
R4b	Non utilisé
R5	Relais des feux arrière
R6	Non utilisé
