Schéma boîte à fusibles Opel /Vauxhall Campo

Auteur: Ramon Watkins.

Nous examinons les modèles Opel /Vauxhall Campo /Brava (TF0, TF1) 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2001, 2002. Phase 1, phase 2. Diesel, essence (2.3, 2.3i, 2.5 D, 2.5 TD, 3.1 TDS). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F13/15A –Boîte à fusibles dans l’habitacle, (1992 – 1997).

Le fusible de l’allume-cigare est situé sous le numéro F20/15A –Boîte à fusibles dans l’habitacle, (1997 – ).

Tableau fusible Opel /Vauxhall Campo.

Les Opel Campo et Vauxhall Campo sont des pick-ups basés sur des modèles Isuzu. Par conséquent, le schéma électrique et la disposition des fusibles peuvent varier selon l’année de fabrication, le moteur, la finition et le marché. Sur deux véhicules d’apparence identique, un même équipement peut être raccordé à des emplacements différents ou protégé par un fusible d’un calibre différent.

Vous trouverez ci-dessous un tableau récapitulatif des principaux circuits électriques présents sur le Campo. Il ne s’agit pas d’un schéma d’usine indiquant les numéros exacts des emplacements : sans connaître l’année de fabrication et la finition, il serait risqué de préciser les numéros et les calibres. Pour une vérification précise, veuillez consulter le schéma figurant sur le couvercle du boîtier de fusibles ou le manuel spécifique à votre véhicule.

Contenu:

Boîte à fusibles dans l’habitacle, (1992 – 1997).

Boîte à fusibles dans l’habitacle, (1997 – ).

Boîte à fusibles et relais dans le compartiment moteur, (1995 – 1997).

Boîte à fusibles et relais dans le compartiment moteur, (1997 – ).

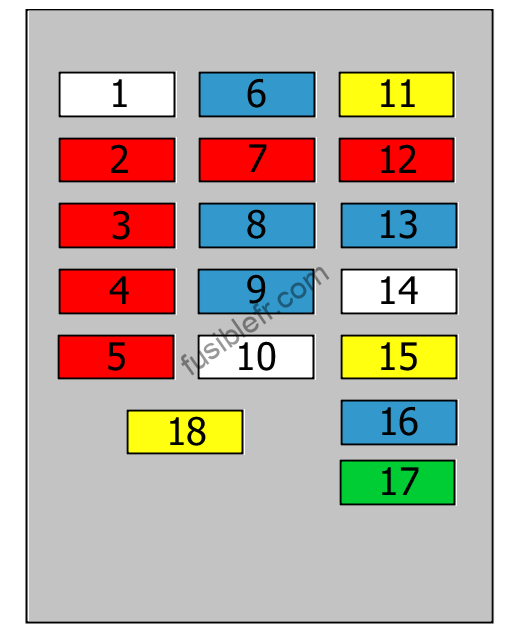

Boîte à fusibles dans l’habitacle, (1992 – 1997).

Num	Circuits protégés	Amps
1	Non utilisé
2	Feu(x) d’arrêt	10.0 A
3	Éclairage intérieur	10.0 A
4	Lunette arrière chauffante, Feu(x) antibrouillard	10.0 A
5	Siège(s) chauffant(s)	10.0 A
6	Système d’essuie-glace avant	15.0 A
7	Témoins d’avertissement, Indicateurs de direction, Miroir(s) chauffant(s), Jets du lave-phare chauffant, Phares allumés, Lave-phares, Siège(s) chauffant(s)	10.0 A
8	Alternateur, Fonctions moteur, Feu(x) de recul, Système de bougies de préchauffage	15.0 A
9	Aucune information est disponible	15.0 A
10	Non utilisé
11	Aucune information est disponible	20.0 A
12	Système de démarrage	10.0 A
13	Radio, Horloge, Allume-cigare, Correction de hauteur des projecteurs	15.0 A
14	Non utilisé
15	Fusible/relais de réserve	20.0 A
16	Fusible/relais de réserve	15.0 A
17	Fusible/relais de réserve	30.0 A
18	Vitres	20.0 A

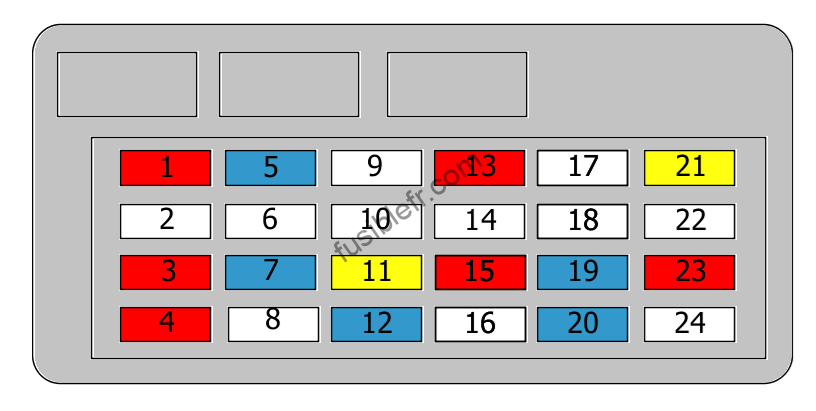

Boîte à fusibles dans l’habitacle, (1997 – ).

Num	Circuits protégés	Amps
1	Relais du démarreur	10.0 A
2	Non utilisé
3	Fonctions moteur	10.0 A
4	Fonctions moteur	10.0 A
5	Tableau de bord	15.0 A
6	Non utilisé
7	Tableau de bord	15.0 A
8	Non utilisé
9	Non utilisé
10	Non utilisé
11	Système d’essuie-glace	20.0 A
12	Éclairage de l’avertisseur de danger; Indicateurs de direction	15.0 A
13	Éclairage intérieur	10.0 A
14	Non utilisé
15	Feu(x) antibrouillard arrière(s)	10.0 A
16	Non utilisé
17	Non utilisé
18	Non utilisé
19	Radio; Horloge	15.0 A
20	Allume-cigare	15.0 A
21	Lunette arrière chauffante	20.0 A
22	Non utilisé
23	Siège(s) chauffant(s)	10.0 A
24	Non utilisé

Boîte à fusibles et relais dans le compartiment moteur, (1995 – 1997).

Num	Circuits protégés	Amps
1	Projecteur, gauche	10.0 A
2	Projecteur, droit	10.0 A
3	Système de climatisation	15.0 A
4	Ventilateur	20.0 A
5	Alternateur	10.0 A
6	Système de charge	10.0 A
7	Avertisseur	10.0 A
8	Éclairage de l’avertisseur de danger	10.0 A
9	Feu(x) de stationnement, droit; Feu(x) arrière, droit; Allume-cigare; Horloge; Radio; Éclairage de l’habitacle; Système d’allumage	10.0 A
10	Feu(x) de stationnement, gauche; Feu(x) de côté, gauche	10.0 A
11	Fusible principal; Système d’allumage; Feux arrière; Feux de côté; Éclairage de la plaque d’immatriculation; Vitres; Ventilateur	60.0 A
12	Non utilisé
13	Aucune information est disponible
14	Fusible principal; Éclairage de l’avertisseur de danger; Projecteurs; Avertisseur	30.0 A
R8	Système d’essuie-glace avant
R60	Système de climatisation
R79	Système de charge
R89	Feu(x) antibrouillard arrière(s)
R92	Ventilateur
R129	Système de bougies de préchauffage
R153	Feu(x) de côté; Feux arrière
R157	Projecteurs

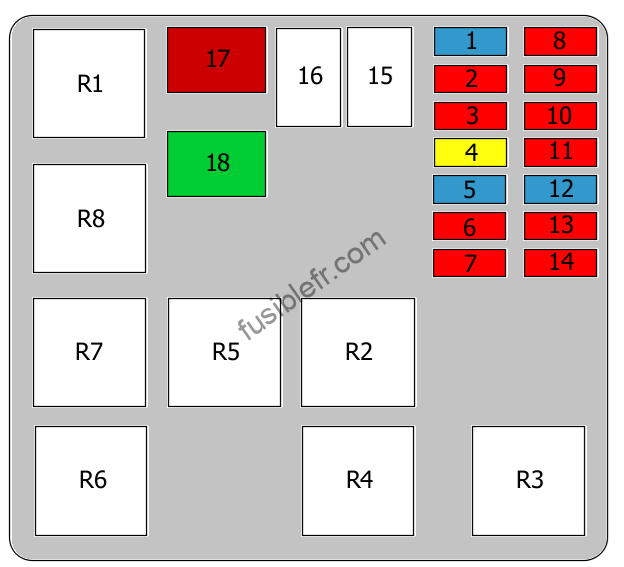

Boîte à fusibles et relais dans le compartiment moteur, (1997 – ).

Num	Circuits protégés	Amps
1	Éclairage de l’avertisseur de danger	15.0 A
2	Avertisseur	10.0 A
3	Feux d’arrêt	10.0 A
4	Ventilateur	20.0 A
5	Système de climatisation	15.0 A
6	Feu(x) antibrouillard arrière(s)	10.0 A
7	Système de charge	10.0 A
8	Faisceau principal gauche	10.0 A
9	Faisceau principal droit	10.0 A
10	Faisceau lumineux géré par le variateur gauche	10.0 A
11	Faisceau lumineux géré par le variateur droit	10.0 A
12	Aucune information est disponible	15.0 A
13	Feu(x) arrière, droit	10.0 A
14	Feu(x) arrière, gauche	10.0 A
15	Allumage	60.0 A
16	Fusible principal	100.0 A
17	Bougies de préchauffage	50.0 A
18	Lave-phares	30.0 A
R1	Projecteurs
R2	Système de climatisation
R3	Feu(x) antibrouillard arrière(s)
R4	Aucune information est disponible
R5	Système de charge
R6	Avertisseur
R7	Ventilateur
R8	Feu(x) arrière; Feu(x) de stationnement; Éclairage de la plaque d’immatriculation
