Schéma boîte à fusibles Mitsubishi ASX (GA, 2010-2023)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi ASX (GA) première génération 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. Essence (1.6 16V, 1.8 16V, 1.8 16V DI-D, 2.0 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F13/15A – Boîte à fusibles et relais dans l’habitacle.

Tableau fusible Mitsubishi ASX MK1.

Intervenir sur le système électrique exige de la prudence et de l’attention, mais avec les bonnes informations et les outils adéquats, vous pouvez entretenir vous-même vos fusibles. Remplacer rapidement les fusibles endommagés ou grillés améliorera non seulement la sécurité de conduite, mais réduira également le risque de dommages importants à votre Mitsubishi ASX MK1.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.



Boîte à fusibles et relais dans l’habitacle.

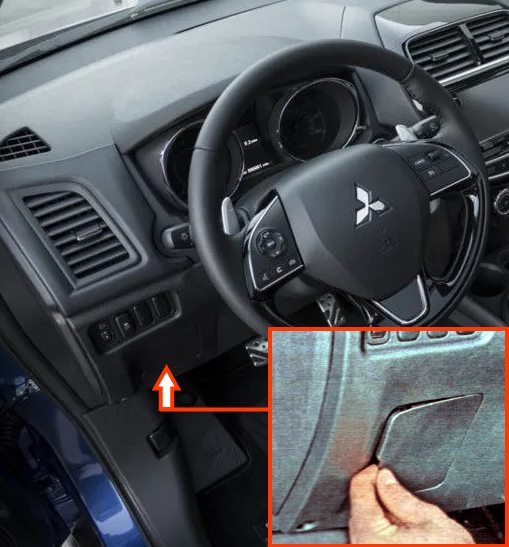

Située du côté conducteur, sous le tableau de bord, retirez le cache de protection pour y accéder.



Schéma de la boîte à fusibles (Conduite à gauche).

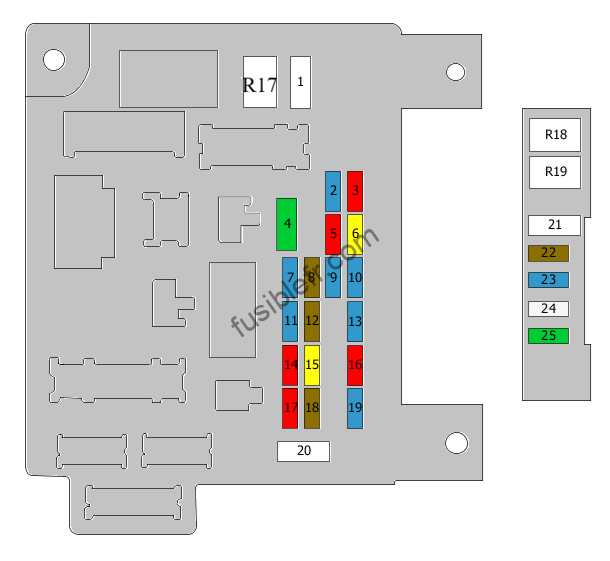

Mitsubishi ASX MK1. Boîte à fusibles et relais dans l'habitacle. Schéma de la boîte à fusibles (Conduite à gauche).

Schéma de la boîte à fusibles (Conduite à droite).

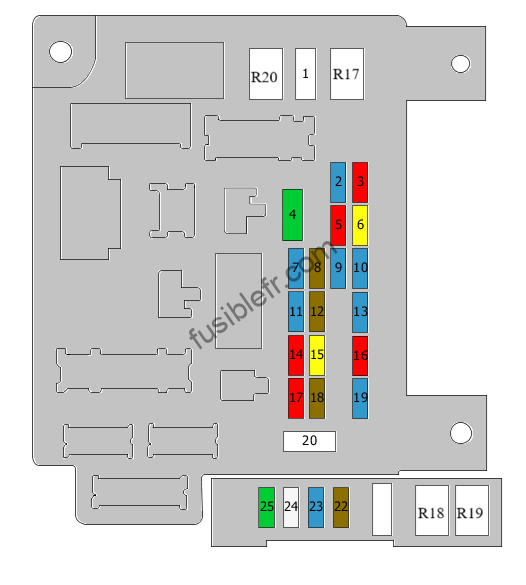

Mitsubishi ASX MK1. Boîte à fusibles et relais dans l'habitacle. Schéma de la boîte à fusibles (Conduite à droite).

NumCircuits protégésAmps
1Chauffage30.0 A
2Feu d’arrêt15.0 A
3Feu antibrouillard arrière10.0 A
4Essuie-glace de pare-brise30.0 A
5Connecteur data-link (DLC)10.0 A
6Commande de serrure porte20.0 A
7Audio15.0 A
8Unité de commande du relais7.5 A
9Éclairage intérieur15.0 A
10Clignotants de l’avertisseur de danger15.0 A
11Essuie-glace arrière15.0 A
12Groupe d’instrumentation7.5 A
13Allume-cigare, Douille accessoire15.0 A
14Interrupteur d’allumage10.0 A
15Toit ouvrant20.0 A
16Miroirs électriques10.0 A
17Système de 4x10.0 A
18Feu de recul7.5 A
19Douille accessoire15.0 A
20Commande de la vitre électrique30.0 A
21Désembuage et dégivreur du lunette arrière30.0 A
22Miroir(s) chauffant(s)7.5 A
23Inverseur de relais15.0 A
24Sièges électriques (20A est également utilisé)25.0 A
25Siège chauffant30.0 A
R17Relais de soufflerie
R18Relais sièges chauffants
R19Relais du dégivreur de lunette
R20Relais de serrure à pêne



Boîte à fusibles et relais dans le compartiment moteur.

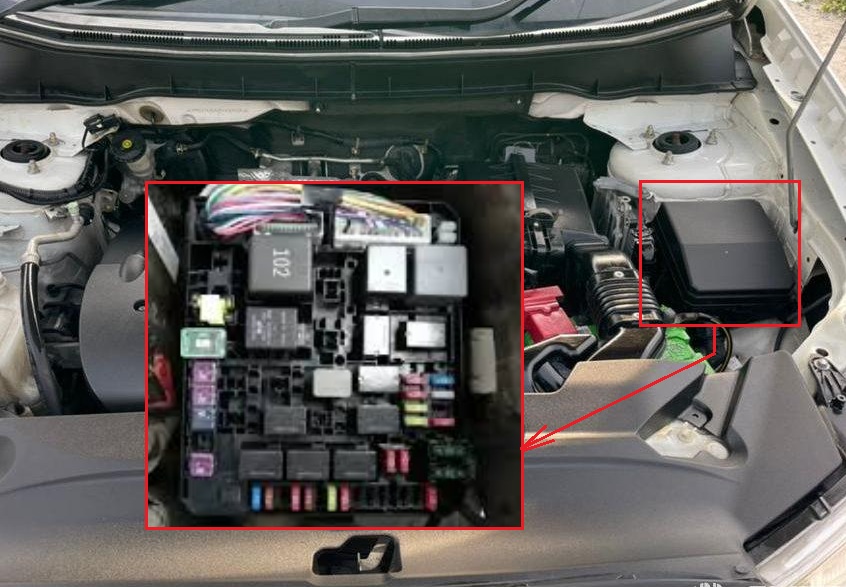

Le boîtier principal de fusibles et de relais est installé dans le compartiment moteur, du côté gauche, à côté de la batterie.

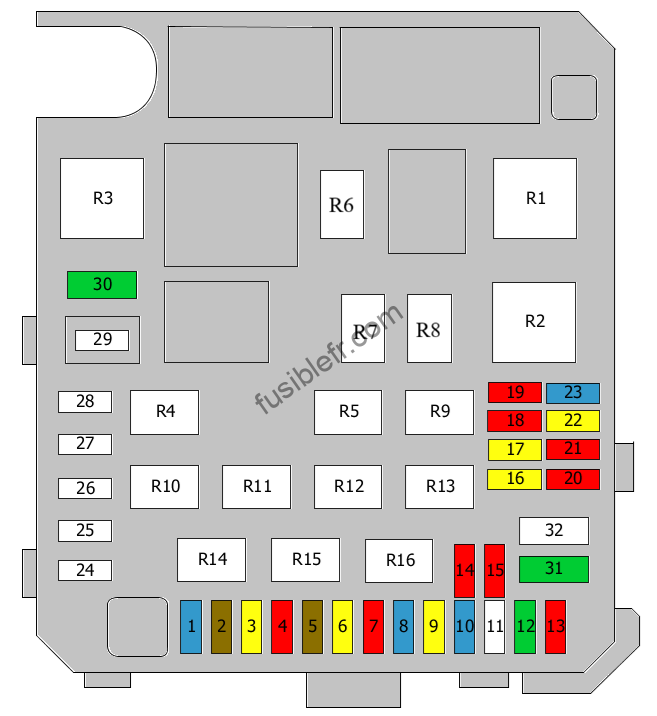

Mitsubishi ASX MK1. Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Feux antibrouillard avant15.0 A
2Unité de commande du moteur7.5 A
3Transmission automatique20.0 A
4Avertisseur10.0 A
5Alternateur7.5 A
6Lave-phare20.0 A
7Système de climatisation10.0 A
8Refroidisseur d’huile15.0 A
9Avertisseur du système de sécurité20.0 A
10Dégivreur électrique d’essuie-glace15.0 A
11Non utilisé
12Hayon30.0 A
13Système voyant lumière du jour actif10.0 A
14Faisceau principal gauche10.0 A
15Faisceau principal droit10.0 A
16Faisceau lumineux géré par le variateur gauche; Décharge Grande Intensité (HID)20.0 A
17Faisceau lumineux géré par le variateur droit; Décharge Grande Intensité (HID)20.0 A
18Faisceau lumineux géré par le variateur gauche10.0 A
19Faisceau lumineux géré par le variateur droit10.0 A
20Alimentation électrique de l’unité de commande du moteur10.0 A
21Bobines d’allumage10.0 A
22(25A est également utilisé) Injecteurs; Relais de la soupape du papillon des gaz; Sonde lambda devant le convertisseur catalytique; Sondes lambda derrière le convertisseur catalytique; Solénoïde de purge du bidon; Capteur de vitesse du véhicule; Débitmètre d’air massique avec capteur de température d’air; Unité de commande du moteur, alimentation électrique; Réchauffeur de carburant20.0 A
23Pompe à carburant15.0 A
24Démarreur30.0 A
25Non utilisé
26ABS40.0 A
27ABS30.0 A
28Ventilateur de condenseur de la climatisation30.0 A
29Moteur ventilateur de radiateur40.0 A
30Boîte à fusibles dans l’habitacle, fusibles 7 – 930.0 A
31Amplificateur audio30.0 A
32Non utilisé
33Fusible de réserve10.0 A
34Fusible de réserve15.0 A
35Fusible de réserve20.0 A
R1Relais principal
R2Relais du faisceau lumineux géré par le variateur
R3Relais du ventilateur du radiateur
R4Relais de la soupape du papillon des gaz
R5Relais du système voyant lumière du jour
R6Relais de commande du ventilateur
R7Relais du ventilateur de condenseur
R8Relais du démarreur
R9Relais d’injecteur
R10Relais de l’avertisseur du système de sécurité
R11Relais CVT (transmission à réglage continu)
R12Relais du lave-phare
R13Relais de faisceau principal
R14Relais de feu antibrouillard, avant
R15Relais d’avertisseur
R16Relais de compresseur du climatiseur
