Schéma boîte à fusibles Mitsubishi Pajero (V80, V90)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Pajero /Shogun /Montero (V80, V90) quatrième génération 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. Essence, diesel (3.2 DI-D, 3.8 V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F9/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi Pajero MK4.

Pour plus de commodité et un accès rapide à l’information, nous présentons un tableau des fusibles du Mitsubishi Pajero MK4. Il répertorie les noms des composants et les fusibles correspondants, facilitant ainsi leur localisation et leur remplacement.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

Boîte à relais dans le compartiment moteur.



Boîte à fusibles et relais dans l’habitacle.

Le boîtier à fusibles situé à l’intérieur du véhicule se trouve devant le siège du conducteur, à l’endroit indiqué sur l’illustration.



Schéma de la boîte à fusibles.

Mitsubishi Pajero /Shogun /Montero (V80, V90). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Bobine d’allumage10.0 A
2Combimètre; Unité de commande de la carrosserie; Interrupteurs de la colonne de direction; Correction automatique de hauteur des projecteurs; Unité de commande de l’airbag; Vitesse de lacet avec le capteur d’accélération latérale; Unité de commande d’immobilisateur; Unité de commande de distance de stationnement; Bus de données (CAN)7.5 A
3Unité de commande du moteur, diesel; Relais de commande de transmission automatique; Unité de commande de l’airbag; Unité de commande de la transmission automatique; Capteur de vitesse de l’arbre d’entrée; Capteur de vitesse de l’arbre de sortie; Feu de recul; Unité de commande de la carrosserie; Témoin de désactivation d’airbag latéral du passager; Rétroviseur anti-éblouissement automatique; Unité de commande de 4 roues motrices; Unité de commande de divertissement; Unité de commande ESP; Unité de commande de distance de stationnement7.5 A
4Non utilisé7.5 A
5Unité de commande avant; Relais de chauffage PTC; Relais de soufflerie avant; Climatisation arrière; Moteur de commande du mode de recyclage de l’air; Relais du ventilateur de condenseur du climatiseur; Relais de compresseur du climatiseur; Relais, sièges chauffants; Relais de réchauffeur de carburant7.5 A
6Relais de dégivreur d’essuie-glace7.5 A
7Aucune information est disponible30.0 A
8Unité de commande du moteur, diesel; Unité de commande de la transmission automatique; Relais de la pompe à carburant; Relais Nº2 de la pompe à carburant7.5 A
9Allume-cigare; Douille accessoire15.0 A
10Non utilisé
11Combimètre; Miroirs électriques7.5 A
12Rétroviseur anti-éblouissement automatique; Capteur du volant de direction; Unité de commande de 4 roues motrices; Moteur du toit ouvrant; Unité de commande ESP; Vibreur d’avertissement hydraulique7.5 A
13Non utilisé
14Unité de commande de la carrosserie; Moteur d’essuie-glace arrière; Pompe de lavage arrière15.0 A
15Connecteur data-link (DLC); Alternateur; Actionneurs de serrure de porte; Unité de commande de la carrosserie; Rétroviseurs de porte15.0 A
16Relais de feu antibrouillard arrière; Feu(x) antibrouillard arrière(s)10.0 A
17Non utilisé
18Non utilisé
19Moteur de soufflerie avant30.0 A
20Lunette arrière et miroirs chauffants30.0 A
21Moteur du toit ouvrant20.0 A
22Unité de commande ESP10.0 A
23Sièges chauffants avant; Interrupteurs de siège chauffant20.0 A
24Lampes d’accueil10.0 A
25Unité de commande de 4 roues motrices10.0 A
26Clapet de dérivation de refroidissement EGR; Électrovanne du turbocompresseur à géométrie variable (VGT)10.0 A
27Unité de commande du moteur; Relais du démarreur10.0 A
28Non utilisé
R1Relais de la pompe à carburant
R2Relais de feu antibrouillard arrière
R3Relais Nº2 de la pompe à carburant
R4Relais de douille accessoire
R5Relais de soufflerie arrière
R6Relais de vitre électrique
R7Relais de soufflerie avant
R8Relais de la lunette arrière chauffante
R9Relais, sièges chauffants
R10Non utilisé

29-32 fusible de rechange.



Boîte à fusibles et relais dans le compartiment moteur.

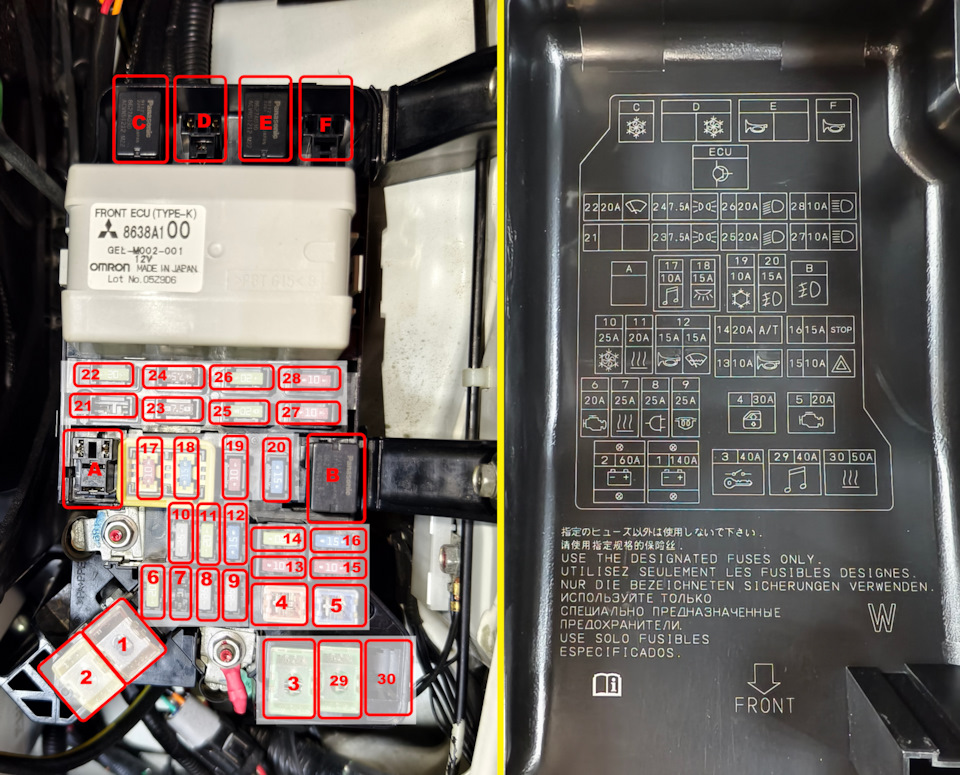

Les boîtes à fusibles sont situées dans le compartiment moteur, comme indiqué sur l’illustration.



Type A.

NumCircuits protégésAmps
1Alternateur, Boîte à fusibles et relais Nº2 dans le compartiment moteur, fusibles 2, 6 – 12, 18, 19, 29, 30140.0 A
2Boîte à fusibles et relais dans l’habitacle, fusibles 6, 15 – 2060.0 A
3Interrupteur d’allumage, Démarreur, Relais du démarreur, Module de commande de bougie de préchauffage, Unité de commande du moteur, Unité de commande de la transmission automatique, Boîte à fusibles et relais dans l’habitacle, fusible 22, 2340.0 A
4Boîte à fusibles et relais dans l’habitacle, fusible 21, Unité de commande avant, Lave-phare, Vitres électriques, interrupteur principal, Moteurs, vitres électriques avant, Moteurs, vitres électriques arrière, Sièges électriques30.0 A
5Relais de bougies de préchauffage, Relais principal, Unité de commande du moteur, Unité de commande de la transmission automatique, Relais de la soupape du papillon des gaz, Injecteurs, essence, capteur Hall/ MRE sur le vilebrequin, capteur Hall/ MRE sur arbre à cames, Débitmètre d’air massique avec capteur de température d’air, Solénoïde de purge du bidon, Soupape EGR, Solénoïde EGR, Soupape de réglage du collecteur d’admission, Sonde(s) lambda chauffante(s), Solénoïde de distribution d’arbre à cames, Unité de commande d’immobilisateur20.0 A
6Pompe à carburant20.0 A
7Chauffage arrière25.0 A
8Boîte à fusibles et relais dans l’habitacle, fusible 24, Douille accessoire25.0 A
9Réchauffeur de carburant25.0 A
10Ventilateur de condenseur de la climatisation25.0 A
11Chauffage arrière, Ventilateur arrière20.0 A
12Non utilisé15.0 A
13Avertisseur, Relais d’avertisseur10.0 A
14Unité de commande de la transmission automatique, Solénoïde de la transmission automatique20.0 A
15Alternateur, Unité de commande de la carrosserie, Indicateurs de direction10.0 A
16Interrupteur d’arrêt, Unité de commande du moteur, Unité de commande de la transmission automatique, Unité de commande ABS, Unité de commande de 4 roues motrices, Unité de commande ESP15.0 A
17Relais de douille accessoire, Unité de commande de la carrosserie, Système audio, Horloge, Capteur de champ magnétique pour la boussole, Affichage des informations arrière, Ecran d’affichage central10.0 A
18Combimètre, Unité de commande de la carrosserie, Interrupteurs de la colonne de direction, Éclairage des portes, Audio, commandes du volant, Éclairage intérieur, Éclairage du coffre à bagages, Unité de commande du climatiseur, Lampe du clé de contact, Lampe de cave à pieds, Éclairage miroir(s) de courtoisie, Affichage des informations arrière, Ecran d’affichage central, Capteur d’angle de braquage, Unité de commande de la boîte de transfert, Moteur du toit ouvrant, Unité de commande avant15.0 A
19Unité de commande du climatiseur10.0 A
20Feux antibrouillard avant15.0 A
21Non utilisé
22Essuie-glace avant, Moteur de lave-glace, Unité de commande avant20.0 A
23Éclairage du sélecteur de vitesses de la transmission automatique, Système audio, Combimètre, Audio, commandes du volant, Correction de hauteur des projecteurs, Interrupteur ultrasonique, Interrupteur des feux antibrouillards, Feux arrière, Éclairage de la plaque d’immatriculation, Interrupteur de lampe de détresse, Interrupteur de commande d’antipatinage, Climatisation arrière, Verrouillage du différentiel arrière, Commutateur, sièges chauffants avant7.5 A
24Feux arrière7.5 A
25Phare droit, faisceau lumineux géré par le variateur (20A est également utilisé), Décharge Grande Intensité (HID) droit10.0 A
26Phare gauche, faisceau lumineux géré par le variateur, Correction de hauteur des projecteurs (20A est également utilisé), Décharge Grande Intensité (HID) gauche, Correction automatique de hauteur des projecteurs10.0 A
27Projecteur droit, faisceau principal10.0 A
28Projecteur gauche, faisceau principal10.0 A
29Amplificateur audio30.0 A
30Système de chauffage PTC50.0 A
BRelais de feu antibrouillard, avant
CRelais du ventilateur de condenseur du climatiseur
DRelais de faible vitesse du ventilateur de condenseur du climatiseur
ERelais d’avertisseur
FNon utilisé

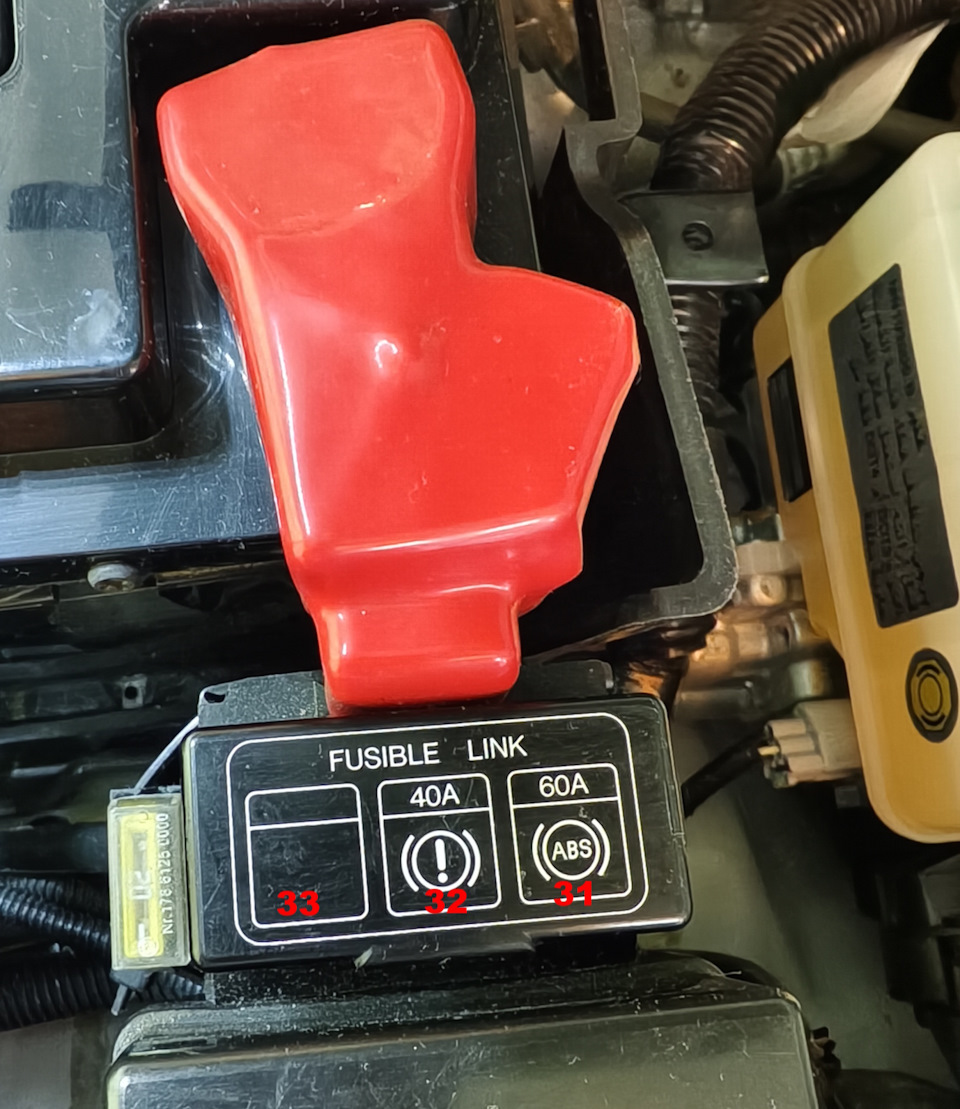

Type B.

NumCircuits protégésAmps
31ABS60.0 A
32ABS40.0 A
33Système de bougies de préchauffage80.0 A



Boîte à relais dans le compartiment moteur.

NumCircuits protégésAmps
R1Relais de soupapeNon utilisé
R2Relais de réchauffeur de carburantNon utilisé
R3Relais de la soupape du papillon des gazNon utilisé
R4Relais de démarreur, dieselNon utilisé
R5Relais principalNon utilisé
R6Relais de compresseur du climatiseurNon utilisé
