Schéma boîte à fusibles Mitsubishi Lancer (CB, CD)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Lancer (/Wagon 1996 ->) (CB, CD) 1991, 1992, 1993, 1994, 1995. Diesel, essence (1.3i 12V, 1.6i, 1.8 GTi, 2.0 D). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F4/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi Lancer (/Wagon 1996 ->) (CB, CD).

L’utilisation d’une Mitsubishi Lancer exige une attention particulière à son système électrique. Les fusibles jouent un rôle essentiel dans la protection de ce système ; connaître leur emplacement et leur fonction permet d’éviter des problèmes importants. Nous espérons que ce guide vous a aidé à comprendre le schéma des fusibles de votre véhicule et comment les remplacer.

Vérifiez régulièrement l’état de vos fusibles, surtout si vous constatez un fonctionnement anormal d’un système. N’oubliez pas qu’ignorer les problèmes peut entraîner des pannes plus graves. Un entretien régulier des fusibles garantira le bon fonctionnement et la longévité de votre Mitsubishi Lancer.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

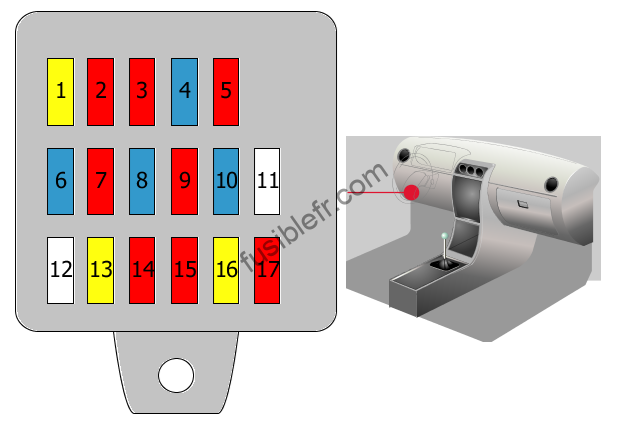

Boîte à fusibles dans l’habitacle.

NumCircuits protégésAmps
1Ventilateur de refroidissement20.0 A
2Feux de recul, Système de diagnostic, SRS10.0 A
3Tableau de bord, Phares allumés10.0 A
4Allume-cigare, Miroir(s)15.0 A
5Horloge, Radio10.0 A
6Feux d’arrêt15.0 A
7Éclairage de l’avertisseur de danger, Indicateurs de direction, Système de diagnostic, SRS10.0 A
8Fermeture centralisée15.0 A
9Avertisseur10.0 A
10Système de lavage/balayage15.0 A
11Non utilisé2
12Non utilisé
13Toit ouvrant20.0 A
14Éclairage intérieur, Éclairage du coffre à bagages, Horloge, Radio, Commande de fermeture centralisée, Unité de commande du moteur, Transmission automatique10.0 A
15Ventilateur de refroidissement, Lunette arrière chauffante, Vitres, Lave-phares, Toit ouvrant, Relais de l’embrayage de compresseur, ABS, Témoins d’avertissement10.0 A
16Sièges chauffants20.0 A
17Tableau de bord, Transmission automatique10.0 A

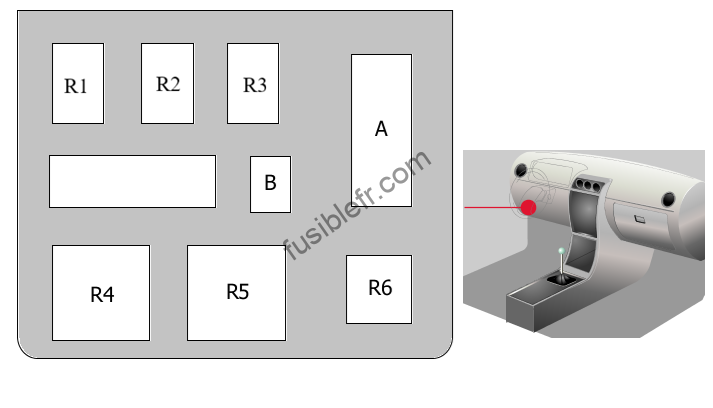

Boîte à relais dans l’habitacle.

NumCircuits protégésAmps
R1ABS, Unité de commande ESP
R2Vitres
R3Lunette arrière chauffante
R4Feux antibrouillard
R5Non utilisé
R6Feu(x) antibrouillard arrière(s), Unité de commande de fermeture centralisée, Diode

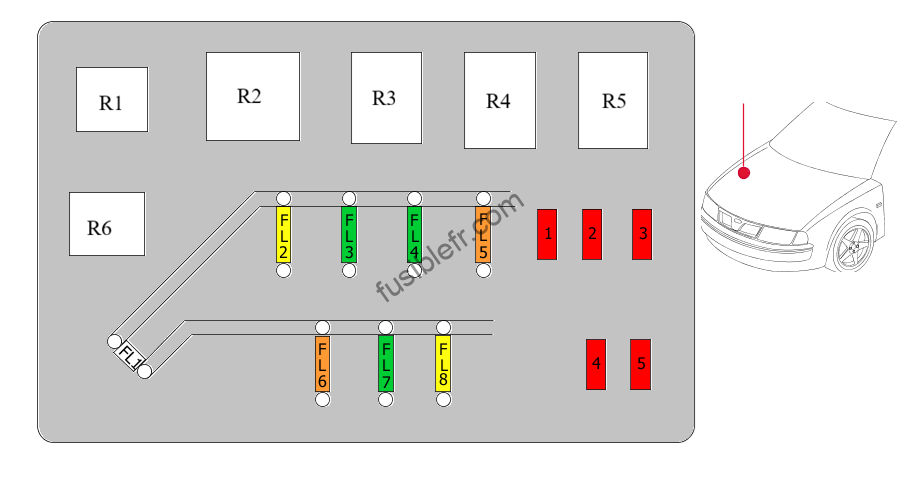

Boîte à fusibles et relais dans le compartiment moteur.

NumCircuits protégésAmps
1Éclairage de l’avertisseur de danger10.0 A
2Feux arrière, Éclairage intérieur10.0 A
3Feu(x) de recul10.0 A
4Projecteurs, Feu(x) antibrouillard arrière(s)10.0 A
5ABS, Unité de commande ESP10.0 A
FL1Fusibles FL2 – FL8, Fusibles 2 – 5, 980.0 A
FL2Système de carburant20.0 A
FL3Projecteurs, Alternateur30.0 A
FL4Ventilateur de refroidissement, Ventilateur du condenseur, Compresseur de climatiseur30.0 A
FL5Antivol de contact40.0 A
FL6Boîte à fusibles dans l’habitacle, fusibles 1, 6, 8, 13, 1440.0 A
FL7Vitres30.0 A
FL8Lunette arrière chauffante20.0 A
R1Alternateur
R2Démarreur
R3Ventilateur de refroidissement
R4Projecteurs
R5Feu(x) de recul
R6Aucune information est disponible
