Schéma boîte à fusibles Mitsubishi L300 (L0, P0)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi L300 (L0, P0) 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000. Diesel, essence (1.6, 2.0, 2.5 D, 2.5 Turbo). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F13/15A – Boîte à fusibles №1 dans l’habitacle.

Tableau fusible Mitsubishi L300 (L0, P0).

Le Mitsubishi L300 possède plusieurs boîtes à fusibles réparties à différents endroits. Chaque boîte à fusibles contrôle des systèmes spécifiques du véhicule, assurant ainsi la protection des composants électriques. Vous trouverez ci-dessous un tableau des fusibles utilisés dans le Mitsubishi L300.

Contenu:

Boîte à fusibles №1 dans l’habitacle.

Boîte à fusibles №2 dans l’habitacle.

Boîte à relais dans l’habitacle.

Relais supplémentaires dans l’habitacle.

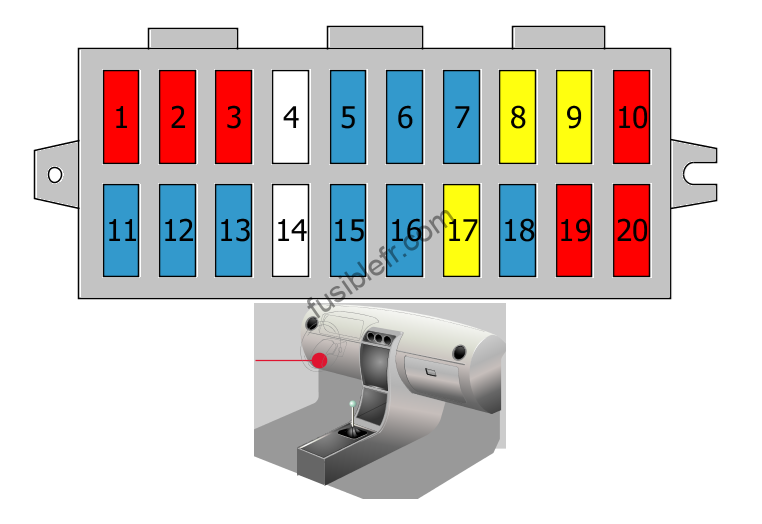

Boîte à fusibles №1 dans l’habitacle.

NumCircuits protégésAmps
1Éclairage intérieur, Horloge10.0 A
2Éclairage de l’avertisseur de danger10.0 A
3Feu(x) d’arrêt, Régulateur de vitesse10.0 A
4Non utilisé
5Faisceau principal15.0 A
6Faisceau lumineux géré par le variateur15.0 A
7Désembueur15.0 A
8Chauffage arrière20.0 A
9Vitres électriques, Fermeture de hayon, Serrure de porte arrière20.0 A
10Feux antibrouillard arrière10.0 A
11Avertisseur15.0 A
12Système de lavage/balayage du pare-brise15.0 A
13Système audio, Allume-cigare15.0 A
14Non utilisé
15Toit ouvrant15.0 A
16Feux de recul, Carburateur15.0 A
17Relais d’éclairage 1 codes/route, Vitres électriques, Chauffage arrière, Chauffage avant, Désembueur, Lave-phare20.0 A
18Siège(s) chauffant(s)15.0 A
19Feu(x) arrière, Feu(x) de stationnement, Lave-phare10.0 A
20Feu(x) arrière, Feu(x) de stationnement, Éclairage de la plaque d’immatriculation, Relais d’éclairage 2 codes/route, Lampes10.0 A



Boîte à fusibles №2 dans l’habitacle.

NumCircuits protégésAmps
FL1Alimentation du contact d’allumage50.0 A
FL2Désembueur, Chauffage arrière40.0 A
FL3Feux arrière, Avertisseur (50A Australie)40.0 A
FL4Fermeture centralisée, Vitres électriques40.0 A

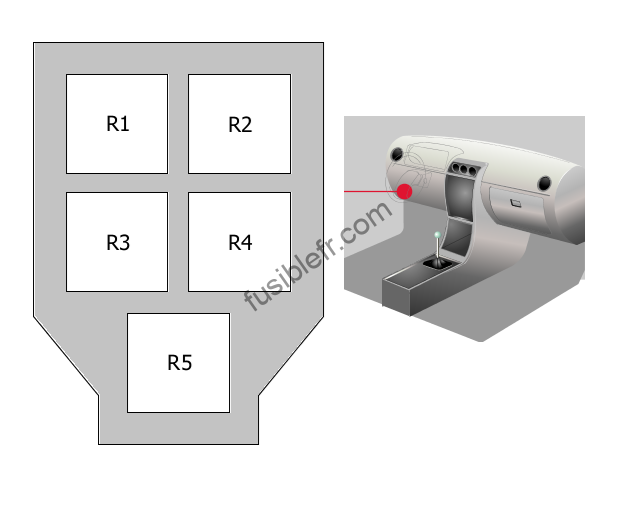

Boîte à relais dans l’habitacle.

NumCircuits protégésAmps
R1Relais du minuterie de ceinture de sécurité
R2Relais du chauffage arrière
R3Non utilisé
R4Relais de désembueur
R5Indicateurs de direction, Relais de lampe de détresse

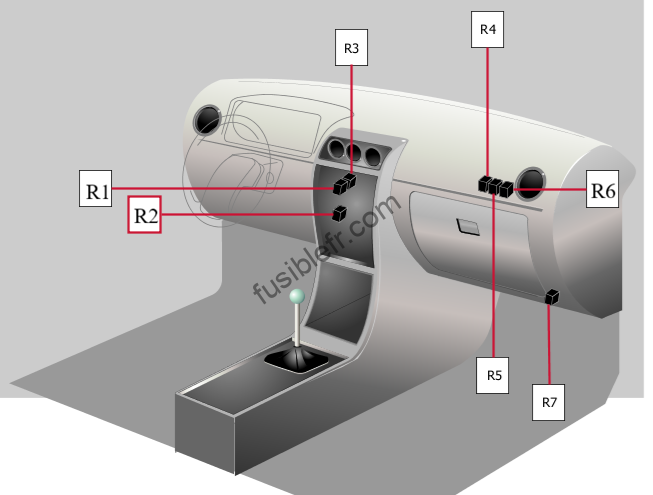

Relais supplémentaires dans l’habitacle.

NumCircuits protégésAmps
R1Relais du lave-phare
R2Relais de vitre électrique
R3Relais d’alternateur
R4Relais d’injection
R5Système voyant lumière du jour, relais 1
R6Système voyant lumière du jour, relais 2
R7Relais d’essuie-glace arrière
