Schéma boîte à fusibles Mitsubishi Galant (EA)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Galant (EA) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004. Essence, diesel (2.0, 2.0 TD, 2.4 GDI, 2.5 V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F7/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi Galant EA.

Les fusibles sont des éléments essentiels du système électrique de tout véhicule, y compris la Mitsubishi Galant EA. Ces petits composants indispensables protègent le système électrique du véhicule contre les surcharges et les courts-circuits, garantissant ainsi un fonctionnement sûr et fiable. Cet article présente en détail le schéma des fusibles de la Mitsubishi Galant EA et aborde l’importance de leur entretien et de leur remplacement.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.



Boîte à fusibles et relais dans l’habitacle.

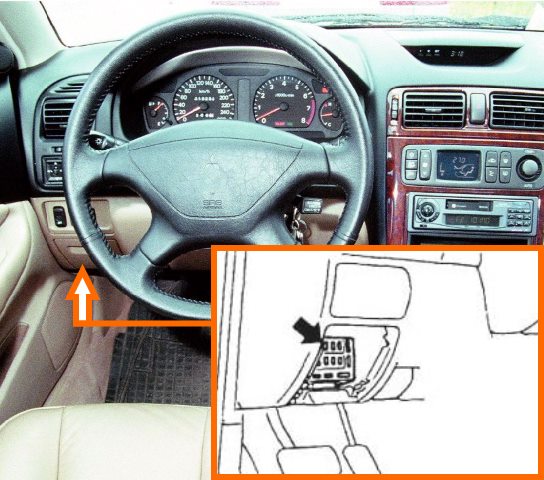

Il se trouve sous le tableau de bord, du côté gauche.

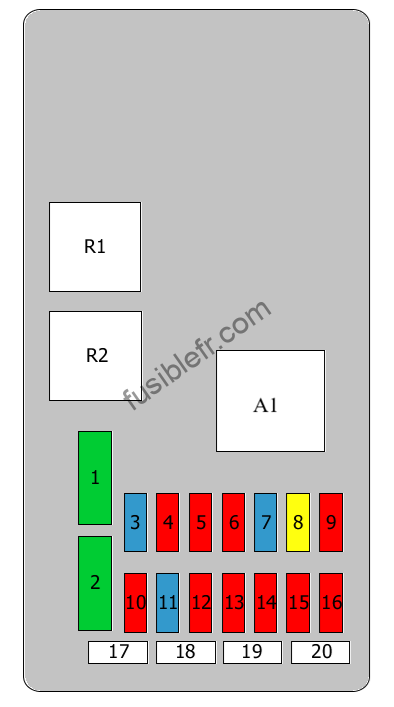

Schéma de la boîte à fusibles.

Mitsubishi Galant EA. Boîte à fusibles et relais dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
R1Ventilateur
R2Lunette arrière chauffante
Fusible 1Lunette arrière et miroirs chauffants30.0 A
Fusible 2Ventilateur30.0 A
Fusible 3Feux d’arrêt15.0 A
Fusible 4Éclairage de l’avertisseur de danger, Indicateurs de direction10.0 A
Fusible 5Unité de commande de la transmission automatique, Capteur de vitesse, Feux d’arrêt, Unité de commande SRS, Feux de recul, Combimètre, Immobilisateur10.0 A
Fusible 6Horloge, Moteur d’antenne, Radio10.0 A
Fusible 7Allume-cigare, Lave-phares15.0 A
Fusible 8Unité de commande ETAC, Système de lavage/balayage, Miroir(s), Fermeture centralisée20.0 A
Fusible 9Unité de commande ABS, Unité de commande d’antipatinage10.0 A
Fusible 10Non utilisé10.0 A
Fusible 11Combimètre, Unité de commande ETAC, Porte ouverte15.0 A
Fusible 12Relais d’alternateur, Capteur d’angle de braquage10.0 A
Fusible 13Non utilisé10.0 A
Fusible 14Avertisseur10.0 A
Fusible 15Sièges chauffants10.0 A
Fusible 16Unité de commande du climatiseur10.0 A
Fusible 17Fusible/relais de réserve
Fusible 18Fusible/relais de réserve
Fusible 19Fusible/relais de réserve
Fusible 20Fusible/relais de réserve



13Non utilisé
14Lunette arrière et miroirs chauffants10.0 A
15Toit ouvrant20.0 A
16Non utilisé



Boîte à fusibles et relais dans le compartiment moteur.

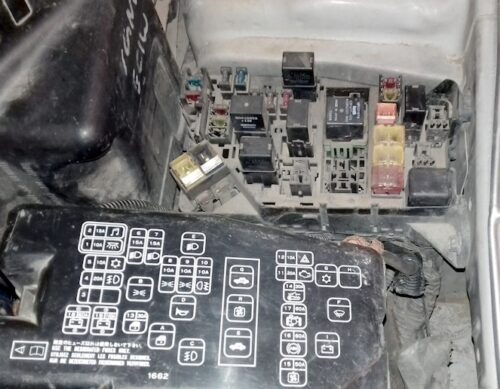

Situé sur le côté gauche du compartiment moteur.



Schéma de la boîte à fusibles et relais.

Mitsubishi Galant EA. Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Non utilisé
2Feux antibrouillard, Système de charge20.0 A
3Compresseur de climatiseur10.0 A
4Horloge, Éclairage des portes, Unités de commande de l’alimentation, Éclairage du coffre à bagages, Radio, Éclairage de l’habitacle, Témoins d’avertissement10.0 A
5Boîte à fusibles dans l’habitacle, fusible 615.0 A
6Projecteurs15.0 A
7Projecteurs15.0 A
8Horloge, Feux antibrouillard, Lave-phares, Éclairage de l’habitacle, Éclairage de la plaque d’immatriculation, Feux de stationnement, Radio, Rheostat, Feux arrière10.0 A
9Éclairage de l’habitacle, Allume-cigare, Éclairage de la plaque d’immatriculation (berline), Feux de stationnement, Feux arrière10.0 A
10Feux antibrouillard arrière10.0 A
11Immobilisateur, Gestion moteur20.0 A
12Éclairage de l’avertisseur de danger, Indicateurs de direction10.0 A
FL1Boîte à fusibles dans l’habitacle, fusibles 16 – 18, Boîte à fusibles dans le compartiment moteur, fusible 160.0 A
FL2Système de charge, Fusibles 2 – 4100.0 A
FL3Fusible 15, Lave-phares, Vitres, Sièges30.0 A
FL4Ventilateur de refroidissement50.0 A
FL5ABS, Ou, Unité de commande ESP60.0 A
FL6Non utilisé
FL7Antivol de contact30.0 A
R1Projecteurs
R2Sirène d’alarme
R3Compresseur de climatiseur
R4Aucune information est disponible
R5Feux arrière
R6Avertisseur
R7Ventilateur de refroidissement
R8Aucune information est disponible
R9Vitre(s)
R10Feux antibrouillard
R11Aucune information est disponible
R12Alternateur
