Schéma boîte à fusibles Mitsubishi Carisma (DA, 1995-2004)
Auteur: Ramon Watkins.Nous examinons les modèles Mitsubishi Carisma (DA) première génération 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004. Essence, diesel (1.3 16V, 1.6 16V, 1.8 16V, 1.9 TD). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F9/15A – Boîte à fusibles et relais dans l’habitacle. |
Tableau fusible Mitsubishi Carisma.
Il est important de surveiller l’état de vos fusibles et de les remplacer au premier signe de dommage ou de fusible grillé afin d’éviter d’éventuels problèmes.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
Boîte à relais dans l’habitacle.
Boîte à fusibles et relais dans le compartiment moteur.
Boîte à relais dans le compartiment moteur.

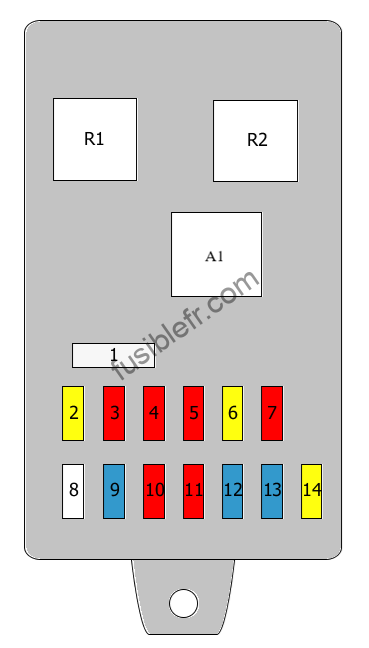

Boîte à fusibles et relais dans l’habitacle.

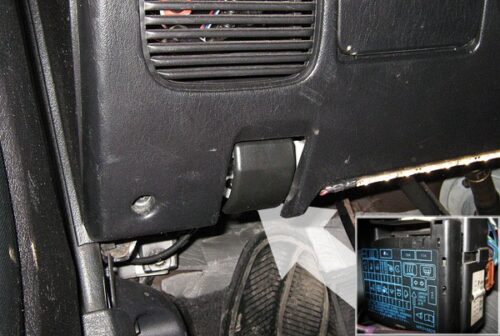

Il se trouve sous le tableau de bord, côté conducteur. Retirez le cache de protection pour y accéder.
Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Ventilateur | 25.0 A |
| 2 | Unité de commande, Toit ouvrant | 20.0 A |
| 3 | Avertisseur | 10.0 A |
| 4 | Transmission automatique, Feu(x) de recul, Système de retenue supplémentaire (SRS), Alternateur | 10.0 A |
| 5 | ABS, Régulateur de vitesse, Vitre(s), Commande d’antipatinage | 10.0 A |
| 6 | Sièges chauffants | 20.0 A |
| 7 | Transmission automatique, ABS, Régulateur de vitesse, Tableau de bord, Moteur d’antenne, Alternateur, Système de retenue supplémentaire (SRS) | 10.0 A |
| 8 | Non utilisé | |
| 9 | Allume-cigare, Horloge | 15.0 A |
| 10 | Récepteur d’entrée sans clé, Miroir(s) | 10.0 A |
| 11 | Immobilisateur, Éclairage de l’avertisseur de danger, Indicateurs de direction, Système de retenue supplémentaire (SRS), Capteur du volant de direction | 10.0 A |
| 12 | Système de climatisation, Lunette arrière chauffante, Système voyant lumière du jour actif, Lave-phares, Toit ouvrant | 15.0 A |
| 13 | Fermeture centralisée | 15.0 A |
| 14 | Système de lavage/balayage | 20.0 A |
| R1 | Ventilateur de refroidissement | |
| R2 | Lunette arrière chauffante | |
| A1 | Centrale clignotante |

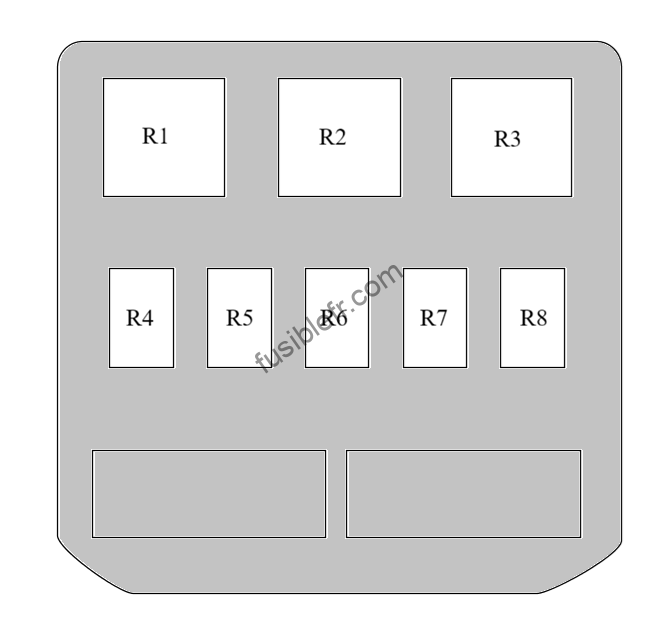

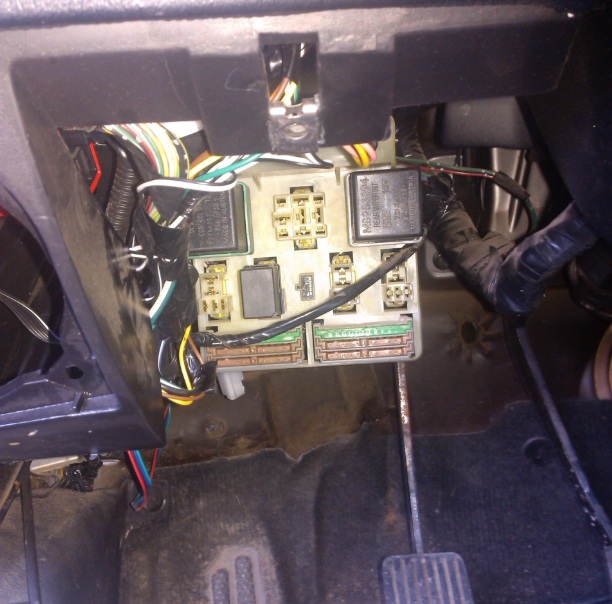

Boîte à relais dans l’habitacle.
option 1.
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Avertisseur | |
| R2 | Non utilisé | |
| R3 | Relais d’essuie-glace intermittent | |
| R4 | Feux antibrouillard arrière | |
| R5 | Non utilisé | |
| R6 | Diode | |
| R7 | Non utilisé | |
| R8 | Non utilisé |
option 2.
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Fermeture centralisée | |
| R2 | Non utilisé | |
| R3 | Essuie-glace arrière intermittent | |
| R4 | Feux antibrouillard arrière | |
| R5 | Feux antibrouillard | |
| R6 | Diode | |
| R7 | Non utilisé | |
| R8 | Non utilisé |

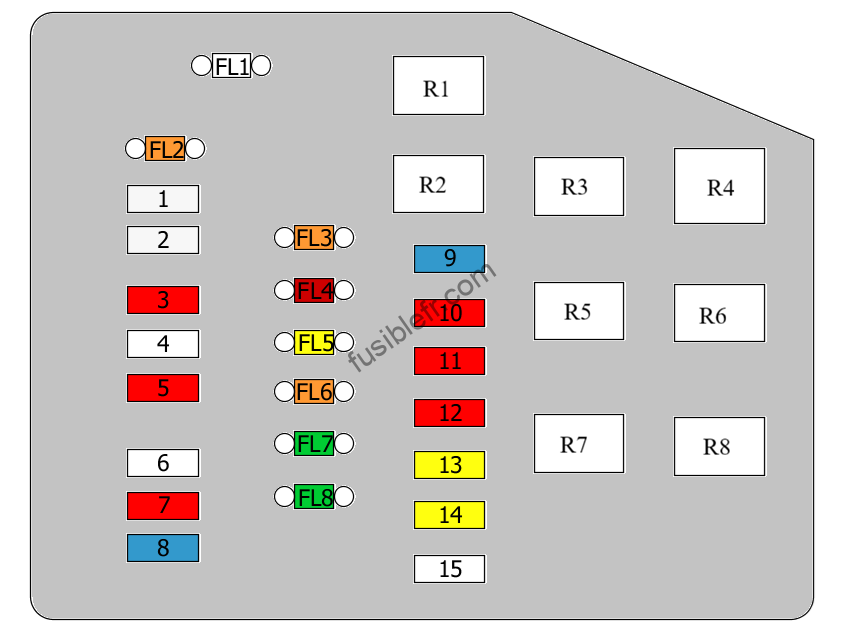

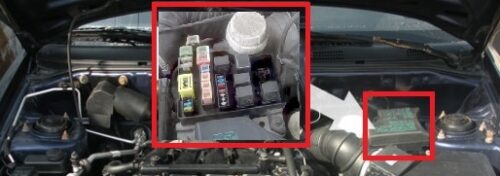

Boîte à fusibles et relais dans le compartiment moteur.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Lunette arrière chauffante ou Non utilisé | 25.0 A |
| 2 | Ventilateur du condenseur | 25.0 A |
| 3 | Porte ouverte; Horloge; Éclairage du coffre à bagages; Moteur d’antenne; Radio; Éclairage de l’habitacle; Témoins d’avertissement; Unité de commande du moteur | 10.0 A |
| 4 | Fermeture centralisée ou Non utilisé | 20 A |
| 5 | Régulateur de vitesse; Moteur d’antenne; Radio | 10.0 A |
| 6 | Transmission automatique; Système de carburant; GDI ou Non utilisé | 20A |
| 7 | Témoins d’avertissement ou Feux arrière ou Éclairage de l’avertisseur de danger | 10.0 A |
| 8 | Feux d’arrêt ou Feux d’arrêt; ABS; Transmission automatique; Commande d’antipatinage; Régulateur de vitesse | 15.0 A |
| 9 | Feux antibrouillard | 15.0 A |
| 10 | Feux arrière | 10.0 A |
| 11 | Projecteurs; Feux arrière; Rheostat | 10.0 A |
| 12 | Projecteurs; Feux antibrouillard arrière; Correction de hauteur des projecteurs | 10.0 A |
| 13 | Immobilisateur | 20.0 A |
| 14 | Alternateur ou Non utilisé | 20.0 A |
| 15 | Transmission automatique; Commande d’antipatinage; Système de carburant; Immobilisateur ou Non utilisé | 20A |
| FL1 | Fusibles 1 – 3, 7, 8 ou Fusibles FL2 – FL8; Fusibles 1 – 3, 6 – 8 (120A) | 100.0 A 80A |
| FL2 | Système de climatisation | 40.0 A |
| FL3 | Système de sécurité; Interrupteur d’allumage | 40.0 A |
| FL4 | ABS; Unité de commande ESP | 50.0 A |
| FL5 | Système de carburant; Transmission automatique ou Lunette arrière et miroirs chauffants | 20.0 A |
| FL6 | Système de charge; Projecteurs; Feux arrière; Lave-phares | 40.0 A |
| FL7 | Système de climatisation; Système de refroidissement | 30.0 A |
| FL8 | Vitres | 30.0 A |
| R1 | Système d’alarme de sécurité | |
| R2 | Feux arrière | |
| R3 | Alternateur | |
| R4 | Lave-phares | |
| R5 | Ventilateur de refroidissement | |
| R6 | Non utilisé ou Réchauffeur de carburant | |
| R7 | Projecteurs | |
| R8 | Sirène d’alarme |

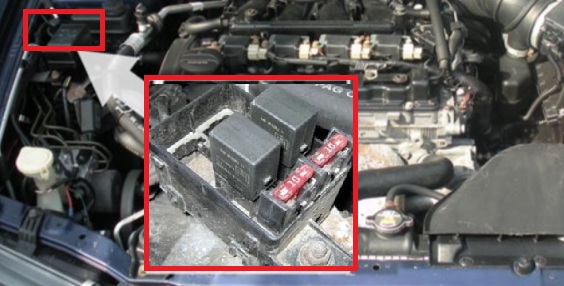

Boîte à relais dans le compartiment moteur.
| Num | Circuits protégés | Amps |
|---|---|---|
| 16 | Non utilisé | |
| 17 | Compresseur de climatiseur | 10.0 A |
| R9 | Ventilateur de refroidissement | |
| R10 | Ventilateur du condenseur, étape 1 | |
| R11 | Ventilateur du condenseur, étape 2 | |
| R12 | Compresseur de climatiseur |
