Schéma boîte à fusibles Mitsubishi Pajero (V60, V70)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Pajero /Shogun /Montero (V60, V70) troisième génération 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007. Essence, diesel (2.5 TD, 3.2 DI-D, 3.5 V6 GDI). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F4/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi Pajero MK3.

Comprendre le système de fusibles du Mitsubishi Pajero MK3 est essentiel à son entretien. Connaître l’emplacement et le rôle des fusibles, savoir comment les remplacer et connaître les méthodes d’entretien préventif simplifie considérablement les opérations de maintenance. Cela permet non seulement d’éviter l’immobilisation du véhicule, mais aussi de réaliser des économies sur les réparations. Un entretien régulier garantit la sécurité du conducteur et des passagers, pour des trajets plus confortables et plus sûrs.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.

Boîte à relais dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

Situé sous le tableau de bord, côté conducteur.



Schéma de la boîte à fusibles.

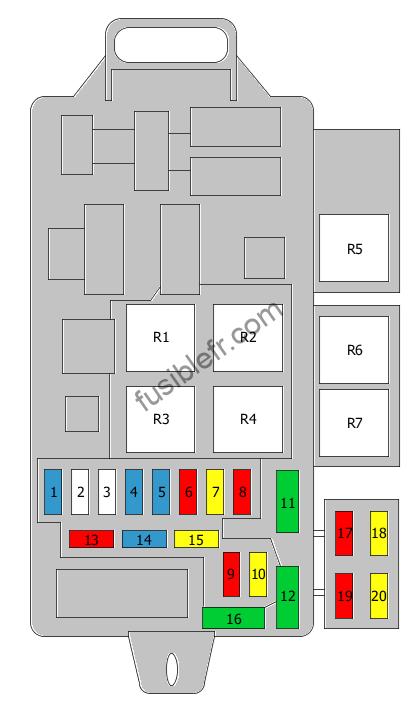

Mitsubishi Pajero /Shogun /Montero (V60, V70). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Unité de commande du climatiseur, Système de commande électrique de temps et alarme (ETACS)15.0 A
2Non utilisé
3Non utilisé
4Allume-cigare, Afficheur multifonctions15.0 A
5Unité de commande ABS, Capteur G ABS (transmission manuelle), Relais de compresseur du climatiseur, Unité de commande du climatiseur, Interrupteur de climatisation, Relais de soufflerie avant, Relais du ventilateur de condenseur, Relais de désembueur, Unité de commande avant, Commande de la ventilation, Unité de commande de toit ouvrant, Relais de réchauffeur de carburant, Relais de chauffage PTC, Vibreur d’avertissement hydraulique, Climatisation arrière, Relais de soufflerie arrière, Chauffage arrière, Unité de commande de la boîte de transfert, charge d’allumage, Relais de dégivreur d’essuie-glace15.0 A
6Commutateur du régulateur de vitesse, Combimètre, Unité de commande de la colonne de direction, Solénoïde EGR, Système de commande électrique de temps et alarme (ETACS), GDI, Unité de commande d’immobilisateur, Verrouillage du différentiel, Unité de commande SRS, Commande d’accélérateur, Capteur de vitesse du véhicule, Unité de commande de 4 roues motrices10.0 A
7Combimètre, Relais de commande de la pompe à carburant20.0 A
8Combimètre, Unité de commande de la transmission automatique, Unité de commande du moteur, Système de commande électrique de temps et alarme (ETACS), Unité de commande de la boîte de transfert, charge d’allumage, Unité de commande SRS10.0 A
9Éclairage de combinaison arrière, Feux antibrouillard arrière10.0 A
10Système de commande électrique de temps et alarme (ETACS), Connecteur de diagnostic20.0 A
11Unité de commande du climatiseur
12Interrupteur de climatisation, Compresseur de climatiseur, Moteur de soufflerie, Interrupteur de soufflerie, Résistance de soufflerie30.0 A
13Fusible de réserve10.0 A
14Fusible de réserve15.0 A
15Fusible de réserve20.0 A
16Fusible de réserve30.0 A
17Désembueur, Miroirs chauffants10.0 A
18Siège(s) chauffant(s)20.0 A
19Servo-frein hydraulique, Distribution de force de freinage électronique, ABS10.0 A
20Toit ouvrant20.0 A
R1Relais de vitre électrique
R2Relais d’alternateur
R3Relais de soufflerie avant
R4Relais de désembueur
R5Relais de feu antibrouillard arrière
R6Relais de soufflerie arrière
R7Relais de douille accessoire



Boîte à fusibles dans le compartiment moteur.

La boîte à fusibles se trouve dans le compartiment moteur, comme indiqué sur la figure. (illustration)

Mitsubishi Pajero /Shogun /Montero (V60, V70). Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
FL1Boîte à fusibles Nº1 (fusibles FL2, 5 – 7, 10, 11, 13, 14), l’allumage éteindre; Boîte à fusibles Nº2 (fusibles FL1 – FL3), démarrage moteur; Boîte à fusibles (fusibles 9 – 12), démarrage moteur60.0 A
FL2Boîte à fusibles Nº1 (fusibles FL3, FL4, FL6, 18, 22, 23); Projecteurs; Feux antibrouillard avant; Feux arrière120.0 A
FL3Interrupteur d’allumage40.0 A
FL4Boîte à fusibles dans l’habitacle (fusible 17); Vitres électriques; Sièges électriques30.0 A
FL5Non utilisé
FL6Système de commandes moteur; Système intelligent et innovant de commande électronique (INVECS-II); Immobilisateur; Unité du régulateur de vitesse20.0 A
FL7Chauffage PTC; Système de chauffage40.0 A
1Avertisseur10.0 A
2Système de lavage/balayage du pare-brise20.0 A
3Non utilisé
4Douille accessoire; Horloge; Audio; Antenne; Afficheur multifonctions10.0 A
5Chauffage PTC25.0 A
6Ventilateur du condenseur25.0 A
7Horloge; Combimètre; Éclairage des portes; Lampe du clé de contact; Afficheur multifonctions; Audio; Éclairage intérieur; Toit ouvrant; Unité de commande10.0 A
8Combimètre; Unité de commande du moteur; Unité de commande de la transmission automatique; Feux arrière10.0 A
9Feux arrière10.0 A
10Douille accessoire15.0 A
11Ventilateur arrière20.0 A
12Réchauffeur de carburant25.0 A
13Dégivreur d’essuie-glace15.0 A
14Compresseur de climatiseur10.0 A
15Projecteurs10.0 A
16Projecteurs; Correction de hauteur des projecteurs10.0 A
17Non utilisé
18Unité de commande du moteur; Unité de commande de la transmission automatique20.0 A
19Feux antibrouillard avant20.0 A
20Projecteurs10.0 A
21Projecteurs; Lampe de signalisation de faisceau principal10.0 A
22Commande de charge; Indicateurs de direction10.0 A
23Feux d’arrêt15.0 A
R1Relais d’avertisseur
R2Relais de feu antibrouillard, avant
R3Ventilateur de condenseur, relais étape 2
R4Ventilateur de condenseur, relais étape 1
R5Relais de dégivreur d’essuie-glace
R6Relais de compresseur du climatiseur

ou

Avertisseur



Boîte à relais dans le compartiment moteur.

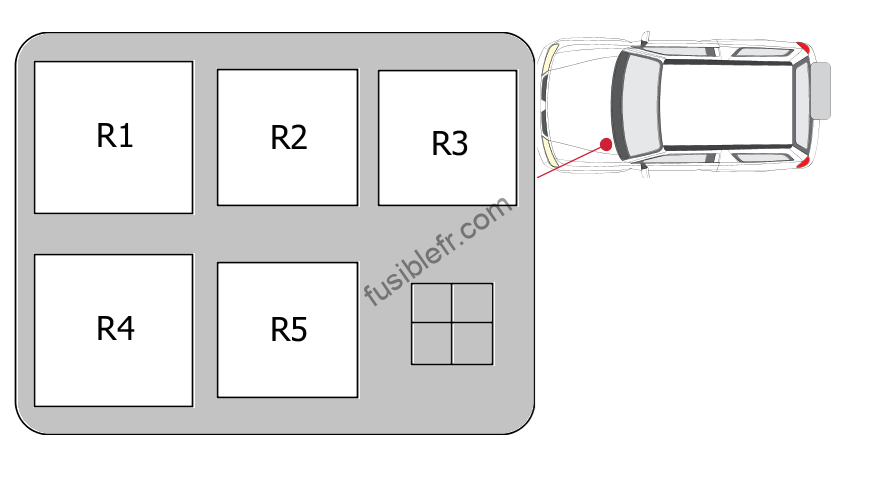

Diesel.

NumCircuits protégésAmps
R1Relais de soupape
R2Relais de réchauffeur de carburant
R3Relais d’arrêt du carburant
R4Relais du démarreur
R5Relais de commande moteur

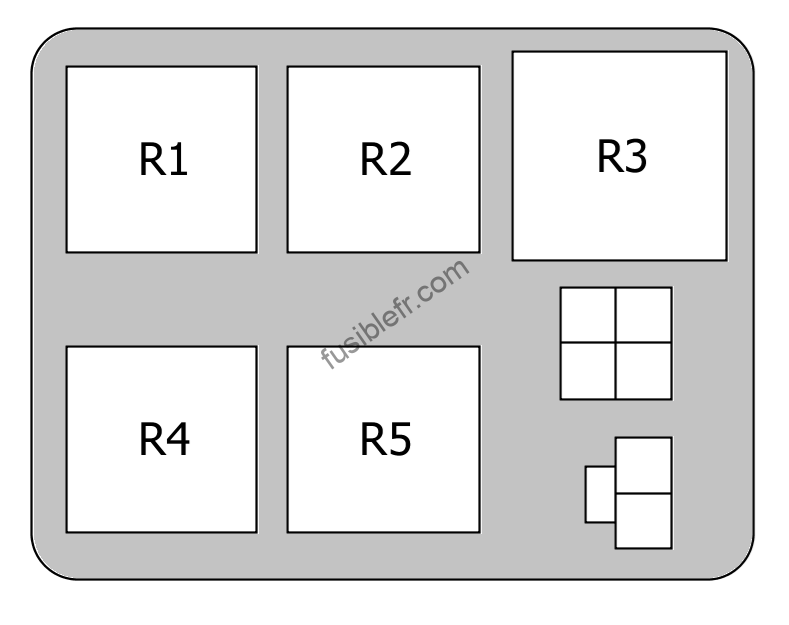

Essence.

NumCircuits protégésAmps
R1Pompe à carburant
R2Injecteur
R3Soupape
R4Commande moteur
R5Moteur de commande du papillon des gaz
