Schéma boîte à fusibles Mitsubishi Lancer Evolution (CT)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Lancer Evolution (CT) 2003, 2004, 2005, 2006, 2007, 2008. Essence (2.0 16V Turbo). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F9/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi Lancer Evolution (CT).

La Mitsubishi Lancer (CS) est une voiture populaire, déclinée en plusieurs niveaux de finition au fil des ans. Reconnue pour sa fiabilité et son prix abordable, elle est très recherchée sur le marché de l’occasion. Comme la plupart des voitures, la Mitsubishi Lancer possède un système électrique complexe, dans lequel les fusibles jouent un rôle essentiel. Cet article présente en détail le schéma des fusibles de la Mitsubishi Lancer (CS), leur fonction et des recommandations générales pour l’entretien du système électrique du véhicule.


Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.




Boîte à fusibles dans l’habitacle.

Il se trouve du côté conducteur, derrière le compartiment de rangement de la monnaie.



Schéma de la boîte à fusibles.

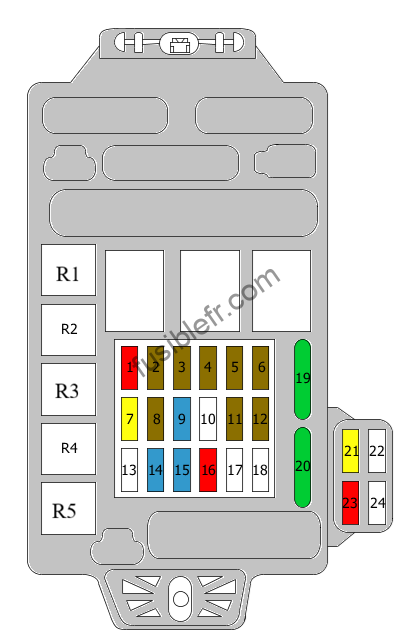

Mitsubishi Lancer Evolution (CT). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Bobine d’allumage; Relais de la bobine d’allumage10.0 A
2Combimètre; Système de commande électrique de temps et alarme (ETACS); Unité de commande SRS7.5 A
2Combimètre; Système de commande électrique de temps et alarme (ETACS); Unité de commande SRS; Relais du capteur de niveau d’huile moteur; Unité de commande de 4 roues motrices; Capteur de vitesse du véhicule7.5 A
3Éclairage de combinaison arrière; Système de retenue supplémentaire (SRS)7.5 A
4Non utilisé7.5 A
5Relais de compresseur du climatiseur; Unité de commande du climatiseur; Relais de soufflerie; Unité de commande avant; Moteur du jet d’eau du refroidisseur intermédiaire; Relais de désembueur; Relais du ventilateur de condenseur7.5 A
6Miroirs électriques7.5 A
7Unité de commande avant; Moteur d’essuie-glaces de pare-brise20.0 A
8Unité de commande du moteur; Relais de la pompe à carburant; Relais Nº2 de la pompe à carburant7.5 A
9Allume-cigare15.0 A
10Non utilisé
11Interrupteur de rétroviseur électrique7.5 A
12Unité de commande ABS; Capteur de force G; Unité de commande de 4 roues motrices7.5 A
13Non utilisé
14Système de commande électrique de temps et alarme (ETACS)15.0 A
15Système de diagnostic15.0 A
16Combimètre; Lampe d’avertissement de feu antibrouillard arrière; Relais de feu antibrouillard arrière10.0 A
17Non utilisé
18Non utilisé
19Moteur de soufflerie; Bobine d’allumage30.0 A
20Désembueur30.0 A
21Non utilisé20.0 A
22Non utilisé
23Moteur du jet d’eau du refroidisseur intermédiaire10.0 A
24Non utilisé
R1Relais de la pompe à carburant; Relais supplémentaire, pompe à carburant
R2Relais du moteur du jet d’eau du refroidisseur intermédiaire
R3Relais Nº2 de la pompe à carburant
R4Non utilisé
R5Relais de feu antibrouillard arrière




Boîte à fusibles et relais dans le compartiment moteur.

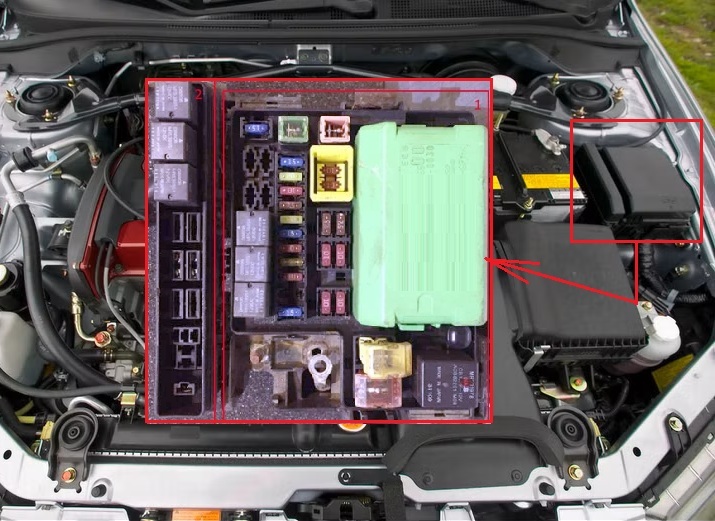

Installé sur le côté gauche du compartiment moteur, il comprend la boîte à fusibles principale et le panneau de relais auxiliaire.

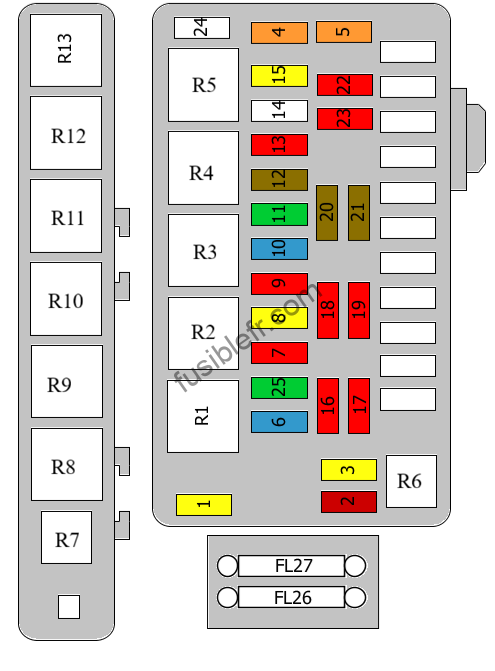

Mitsubishi Lancer Evolution (CT). Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles er relais.

NumCircuits protégésAmps
1Boîte à fusibles dans l’habitacle, fusibles 15, 16, 19, 2060.0 A
2Commande du ventilateur50.0 A
3Unité de commande ABS60.0 A
4Interrupteur d’allumage40.0 A
5Boîte à fusibles dans l’habitacle, fusible 21, Interrupteurs de vitre40.0 A
6Non utilisé15.0 A
7Avertisseur, Relais d’avertisseur10.0 A
8Relais de commande moteur, Unité de commande du moteur, Bobine d’allumage20.0 A
9Compresseur de climatiseur10.0 A
10Unité de commande ABS, Unité de commande de 4 roues motrices, Feu(x) d’arrêt supplémentaire(s), Éclairage de combinaison arrière15.0 A
11Ventilateur du condenseur30.0 A
12Alternateur7.5 A
13Unité de commande du système de commande électrique de temps et alarme (ETACS)10.0 A
14Non utilisé
15Relais de la pompe à carburant, Pompe à carburant avec capteur du jauge de carburant20.0 A
16Projecteur(s)10.0 A
17Projecteur(s), Lampe de signalisation de faisceau principal10.0 A
18Projecteurs10.0 A
19Projecteur(s), Interrupteur de correction de hauteur des projecteurs10.0 A
20Unité de commande du climatiseur, Éclairage du cendrier, Éclairage de l’allume-cigare, Horloge, Combimètre, Feu antibrouillard, Interrupteur de lampe de détresse, Moteur du jet d’eau du refroidisseur intermédiaire, Éclairage de combinaison arrière, Connecteur supplémentaire7.5 A
21Combimètre, Éclairage de la plaque d’immatriculation, Éclairage de combinaison arrière, Projecteur(s)7.5 A
22Horloge, Combimètre, Unité de commande du système de commande électrique de temps et alarme (ETACS), Unité de commande avant, Unité de commande de la colonne de direction, Unité de commande de 4 roues motrices10.0 A
23Horloge, Unité de commande du système de commande électrique de temps et alarme (ETACS), Connecteur supplémentaire10.0 A
24Non utilisé
25Ventilateur du condenseur30.0 A
FL26Batterie100.0 A
FL27Commande de pompe60.0 A
R1Non utilisé
R2Relais d’avertisseur
R3Relais de condenseur du ventilateur (sous)
R4Relais du ventilateur de condenseur
R5Non utilisé
R6Commande du ventilateur
R7Non utilisé
R8Non utilisé
R9Non utilisé
R10Relais de la bobine d’allumage
R11Non utilisé
R12Relais de commande moteur
R13Relais de compresseur du climatiseur, Ou Avertisseur
