Schéma boîte à fusibles Mitsubishi Lancer (CK)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Lancer (CK) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Essence (1.3i 12V, 1.6 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F7/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi Lancer (CK).

Plusieurs problèmes courants peuvent être causés par des fusibles défectueux sur une Mitsubishi Lancer CK. Par exemple, les problèmes de phares sont fréquents. Si l’un des phares cesse de fonctionner, un fusible grillé peut en être la cause. Les essuie-glaces tombent également souvent en panne. S’ils ne fonctionnent pas, vérifiez le fusible.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.



Boîte à fusibles et relais dans l’habitacle.

NumCircuits protégésAmps
R1Ventilateur
R2Lunette arrière chauffante
1Système de lavage/balayage20.0 A
2Unité de commande de la transmission automatique, Capteur de vitesse, Feux d’arrêt, Unité de commande SRS, Feux de recul10.0 A
3Système de sécurité, Unité de commande ETAC20.0 A
4Éclairage des instruments, Système de sécurité, Immobilisateur, Unité de commande SRS, Toit ouvrant, Capteur de vitesse, Unité de commande ETAC10.0 A
5Non utilisé
6Unité de commande ABS, Chauffage et aération, Relais de soufflerie, Lunette arrière chauffante, Lave-phares, Vitres10.0 A
7Allume-cigare, Miroir(s)15.0 A
8Non utilisé
9Éclairage de l’avertisseur de danger, Indicateurs de direction10.0 A
10Ventilateur25.0 A
11Lunette arrière et miroirs chauffants25.0 A
16Toit ouvrant20.0 A
17Sièges chauffants10.0 A

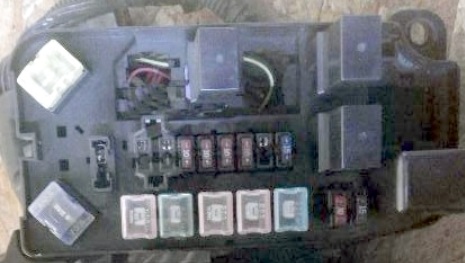

Boîte à fusibles et relais dans le compartiment moteur.

NumCircuits protégésAmps
FL1Boîte à fusibles Nº1, fusibles 3, 10, 1660.0 A
FL2Boîte à fusibles Nº2, fusibles 1, 2, Alternateur100.0 A
FL3Antivol de contact30.0 A
FL4Boîte à fusibles Nº2, fusibles 7 – 9, Alternateur, Feux antibrouillard, Projecteurs, Lave-phares, Feux arrière40.0 A
FL5Ventilateur de refroidissement30.0 A
FL6Vitres30.0 A
FL7Transmission automatique o système de carburant20.0 A
1Système de climatisation25.0 A
2Unités de commande de l’alimentation, Éclairage du coffre à bagages, Radio, Éclairage de l’habitacle, Témoins d’avertissement10.0 A
3Horloge, Radio10.0 A
4Avertisseur10.0 A
5Projecteurs10.0 A
6Non utiliséN/A
7Lave-phares, Feux arrière10.0 A
8Feux de stationnement, Feux arrière10.0 A
9Feux antibrouillard avant15.0 A
10Éclairage de l’avertisseur de danger10.0 A
11Feux d’arrêt15.0 A
R1Feux antibrouillard arrièreN/A
R2AvertisseurN/A
R3Feux arrièreN/A
R4Ventilateur de refroidissementN/A
R5Aucune information est disponibleN/A
R6ProjecteursN/A
R7Aucune information est disponibleN/A
R8AlternateurN/A
