Schéma boîte à fusibles Mitsubishi Colt (CJ, CP)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Colt (CJ, CP), 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004. Essence (1.3 12V, 1.6 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F7/15A – Boîte à fusibles et relais dans l’habitacle.

Tableau fusible Mitsubishi Colt (CJ, CP).

Il est important de surveiller l’état de vos fusibles et de les remplacer au premier signe de dommage ou de fusible grillé afin d’éviter d’éventuels problèmes.

Contenu:

Boîte à fusibles et relais dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.



Boîte à fusibles et relais dans l’habitacle.

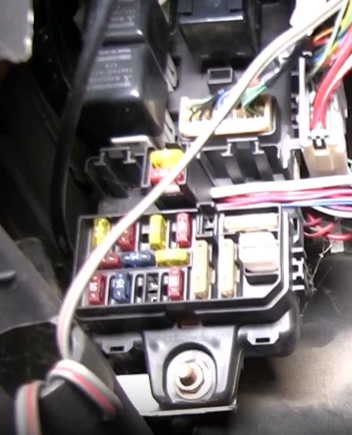

Situé sous le tableau de bord, à gauche, pour les véhicules à conduite à gauche.



Schéma de la boîte à fusibles.

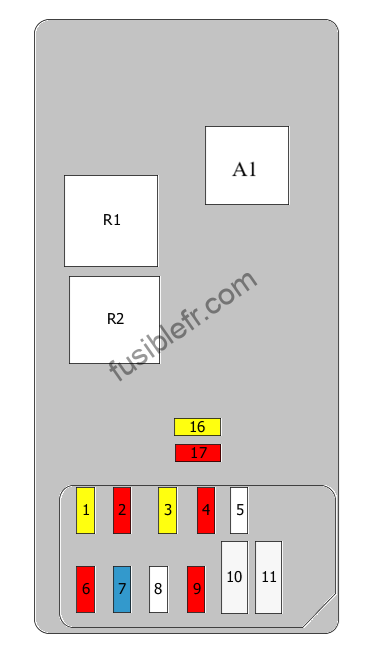

Mitsubishi Colt (CJ, CP). Boîte à fusibles et relais dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
R1Ventilateur
R2Lunette arrière chauffante
1Système de lavage/balayage20.0 A
2Unité de commande de la transmission automatique, Capteur de vitesse, Feux d’arrêt, Unité de commande SRS, Feux de recul10.0 A
3Système de sécurité, Unité de commande ETAC20.0 A
4Éclairage des instruments, Système de sécurité, Immobilisateur, Unité de commande SRS, Toit ouvrant, Capteur de vitesse, Unité de commande ETAC10.0 A
5Non utilisé
6Unité de commande ABS, Chauffage et aération, Relais de soufflerie, Lunette arrière chauffante, Lave-phares, Vitres10.0 A
7Allume-cigare, Miroir(s)15.0 A
8Non utilisé
9Éclairage de l’avertisseur de danger, Indicateurs de direction10.0 A
10Ventilateur25.0 A
11Lunette arrière et miroirs chauffants25.0 A
16Toit ouvrant20.0 A
17Sièges chauffants10.0 A



Boîte à fusibles et relais dans le compartiment moteur.

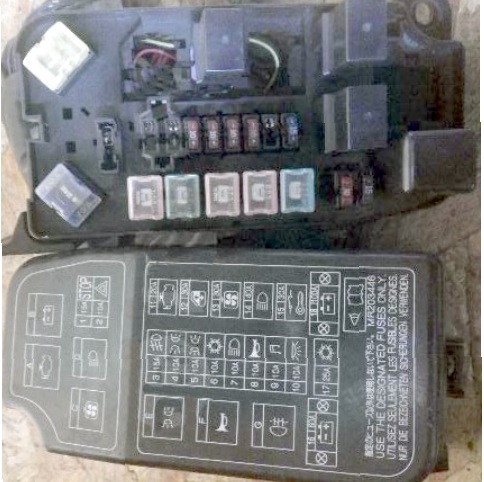

Situé sur le côté gauche, à côté de la batterie.



Schéma de la boîte à fusibles et relais.

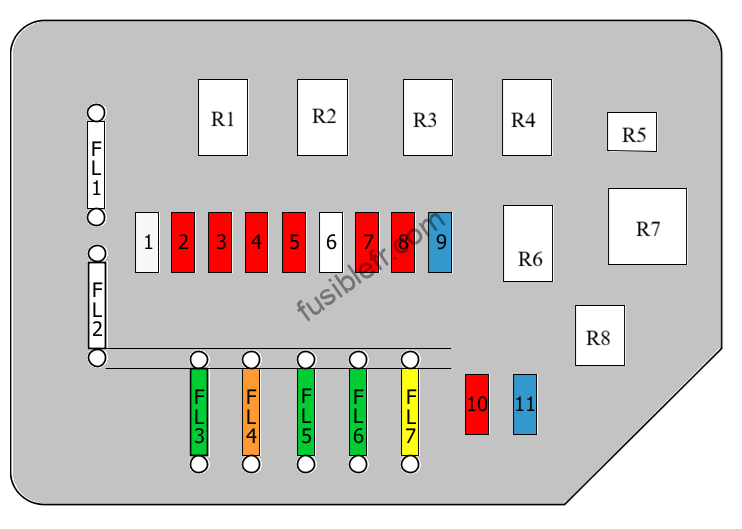

Mitsubishi Colt (CJ, CP). Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles et relais.



NumCircuits protégésAmps
FL1Boîte à fusibles Nº1, fusibles 3, 10, 1660.0 A
FL2Boîte à fusibles Nº2, fusibles 1, 2, Alternateur100.0 A
FL3Antivol de contact30.0 A
FL4Boîte à fusibles Nº2, fusibles 7 – 9, Alternateur, Feux antibrouillard, Projecteurs, Lave-phares, Feux arrière40.0 A
FL5Ventilateur de refroidissement30.0 A
FL6Vitres30.0 A
FL7Transmission automatique, système de carburant20.0 A
1Système de climatisation25.0 A
2Unités de commande de l’alimentation, Éclairage du coffre à bagages, Radio, Éclairage de l’habitacle, Témoins d’avertissement10.0 A
3Horloge, Radio10.0 A
4Avertisseur10.0 A
5Projecteurs10.0 A
6Non utilisé
7Lave-phares, Feux arrière10.0 A
8Feux de stationnement, Feux arrière10.0 A
9Feux antibrouillard avant15.0 A
10Éclairage de l’avertisseur de danger10.0 A
11Feux d’arrêt15.0 A
R1Feux antibrouillard arrière
R2Avertisseur
R3Feux arrière
R4Ventilateur de refroidissement
R5Aucune information est disponible
R6Projecteurs
R7Aucune information est disponible
R8Alternateur
