Schéma boîte à fusibles Mitsubishi Grandis (NA)
Auteur: Ramon Watkins.Nous examinons les modèles Mitsubishi Grandis (NA) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011. Essence, diesel (2.0 TDi, 2.4 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F9/15A – Boîte à fusibles dans l’habitacle. Le fusible de l’allume-cigare est situé sous le numéro F7/15A – Boîte à fusibles et relais dans le compartiment moteur. |
Tableau fusible Mitsubishi Grandis.
Le Mitsubishi Grandis est un monospace lancé en 2004 et l’un des modèles phares de Mitsubishi sur le segment des véhicules multisegments. Compte tenu de sa popularité, il est essentiel de comprendre ses aspects techniques, notamment le système de fusibles, qui joue un rôle crucial dans la fiabilité du système électrique du véhicule. Cet article présente en détail le schéma des fusibles du Mitsubishi Grandis, en expliquant leur fonction, leur emplacement et leur importance pour le bon fonctionnement du véhicule.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
Boîte à fusibles et relais dans le compartiment moteur.
Boîte à fusibles et relais dans l’habitacle.

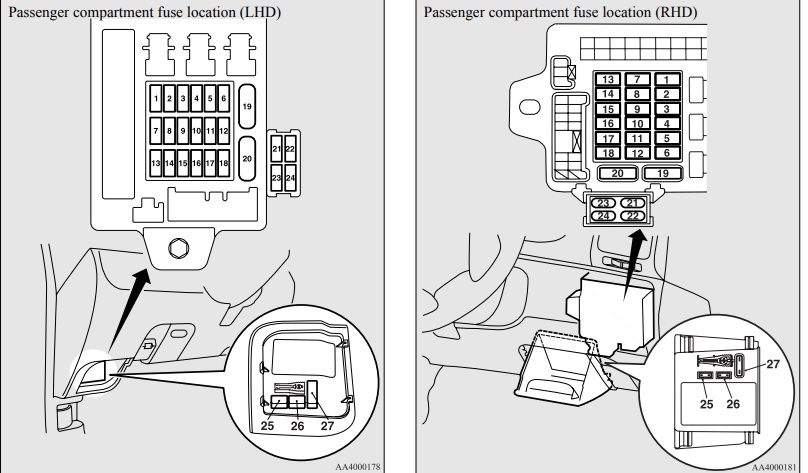

Le boîtier de fusibles de l’habitacle est situé derrière le couvercle du boîtier de fusibles (pour les véhicules à conduite à gauche) ou derrière le boîtier personnel (pour les véhicules à conduite à droite) devant le siège du conducteur à l’emplacement indiqué sur l’illustration.

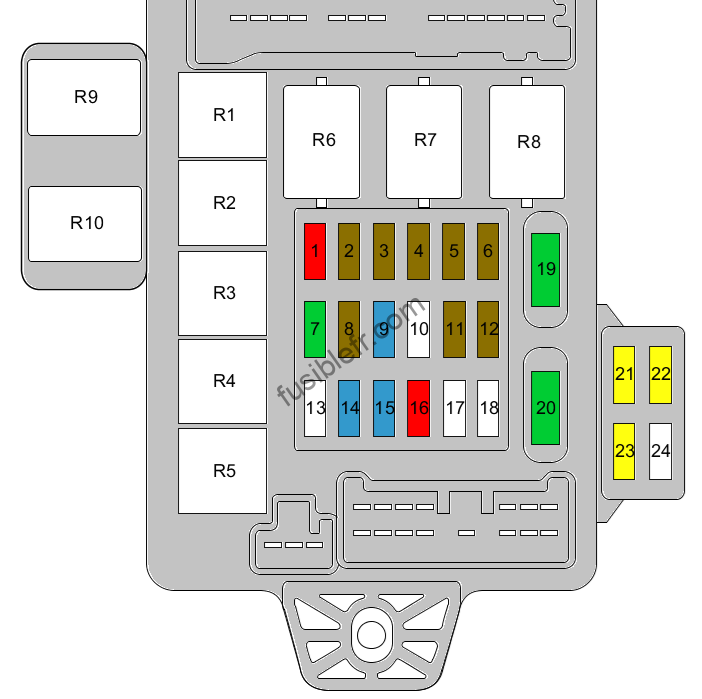

Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Condensateur, Bobine d’allumage | 10.0 A |
| 2 | Unité de commande ABS, Unité de commande ESP, Ecran d’affichage central, Interrupteurs de la colonne de direction, Combimètre, Relais du capteur de niveau d’huile moteur, Unité de commande de la carrosserie (BCM), Unité de commande de la correction de hauteur des projecteurs, Afficheur multifonctions, Connecteur supplémentaire, Unité de commande de l’airbag, Capteur du volant de direction | 7.5 A |
| 3 | Relais de commande de transmission automatique, Unité de commande du feux d’angle, Unité de commande du moteur, Unité de commande de la carrosserie (BCM), Capteur de vitesse de l’arbre d’entrée, Capteur de vitesse de l’arbre de sortie, Témoin de désactivation d’airbag latéral du passager, Unité de commande de l’airbag, Interrupteur de position d’engrenage, Interrupteur inhibiteur (transmission automatique) | 7.5 A |
| 4 | Non utilisé | 7.5 A |
| 5 | Relais de compresseur du climatiseur, Unité de commande du climatiseur, Relais de soufflerie avant, Unité de commande avant, Relais de(s) siège(s) chauffant(s), Unité de commande d’amortissement, Relais de chauffage PTC, Relais de soufflerie arrière, Relais du dégivreur de lunette | 7.5 A |
| 6 | Rétroviseurs de porte | 7.5 A |
| 7 | Unité de commande avant, Moteur d’essuie-glaces de pare-brise | 30.0 A |
| 8 | Unité de commande du moteur, Relais de la pompe à carburant | 7.5 A |
| 9 | Douille accessoire allume-cigare | 15.0 A |
| 10 | Non utilisé | |
| 11 | Combimètre, Interrupteur de miroir | 7.5 A |
| 12 | Unité de commande du feux d’angle, Moteur du toit ouvrant | 7.5 A |
| 13 | Non utilisé | |
| 14 | Unité de commande de la carrosserie (BCM), Moteur d’essuie-glace arrière | 15.0 A |
| 15 | Connecteur de diagnostic, Unité de commande de la carrosserie (BCM) | 15.0 A |
| 16 | Feu antibrouillard arrière, Relais de feu antibrouillard arrière | 10.0 A |
| 17 | Non utilisé | |
| 18 | Non utilisé | |
| 19 | Moteur de soufflerie avant | 30.0 A |
| 20 | Boîte à fusibles et relais dans l’habitacle, fusible 6, Dégivreur de lunette | 30.0 A |
| 21 | Moteur du toit ouvrant | 20.0 A |
| 22 | Siège chauffant, Interrupteur de siège chauffant | 20.0 A |
| 23 | Moteur de soufflerie arrière | 20.0 A |
| 24 | Non utilisé | |
| R1 | Relais de la pompe à carburant | |
| R2 | Relais de soufflerie arrière | |
| R3 | Relais Nº2 de la pompe à carburant | |
| R4 | Relais de feu antibrouillard arrière | |
| R5 | Relais de(s) siège(s) chauffant(s) | |
| R6 | Relais de vitre électrique | |
| R7 | Relais de soufflerie avant | |
| R8 | Relais, désembueur arrière | |
| R9 | Chauffage PTC, relais 2 | |
| R10 | Chauffage PTC, relais 1 |
Boîte à fusibles et relais dans le compartiment moteur.

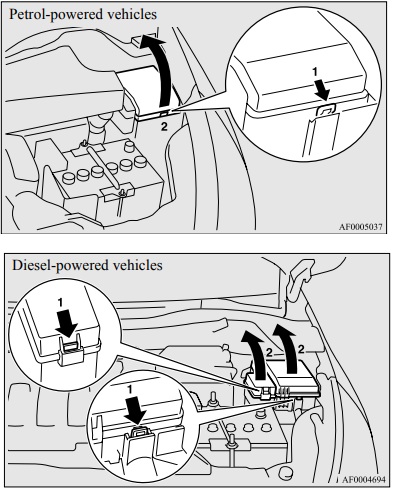

Dans le compartiment moteur, la boîte à fusibles est située comme indiqué sur l’illustration.

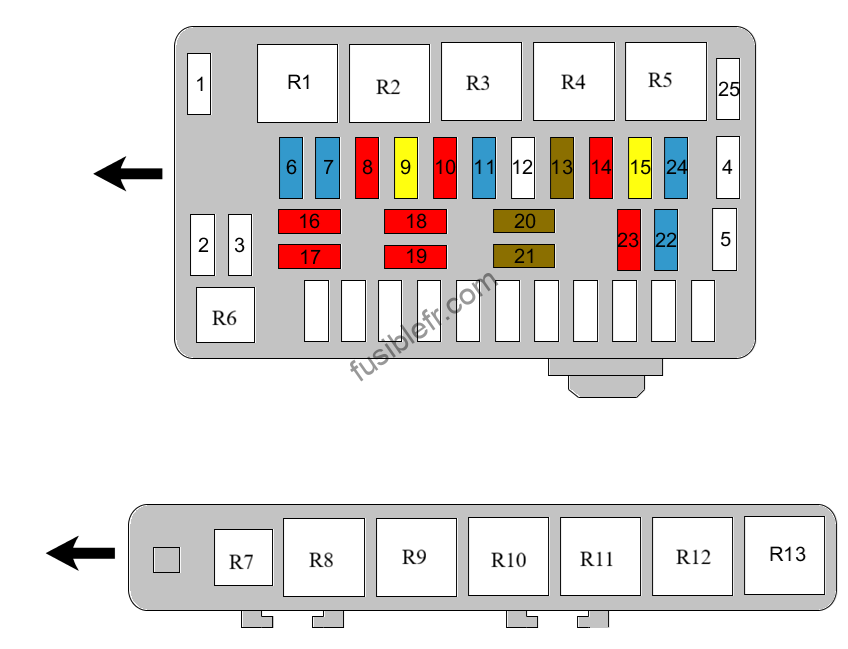

Schéma de la boîte à fusibles et relais (Essence).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Non utilisé | 60.0 A |
| 2 | Commande du ventilateur de refroidissement | 50.0 A |
| 3 | Unité de commande ABS, Unité de commande ESP | 30.0 A |
| 4 | Unité de commande ABS, Unité de commande ESP | 40.0 A |
| 5 | Boîte à fusibles et relais dans l’habitacle, fusible 21, Unité de commande avant | 40.0 A |
| 6 | Feux antibrouillard avant, Relais de feu antibrouillard, avant | 15.0 A |
| 7 | Douille accessoire allume-cigare | 15.0 A |
| 8 | Avertisseur, Relais d’avertisseur | 10.0 A |
| 9 | Débitmètre d’air massique, Capteur de position d’arbre à cames, Capteur du position de vilebrequin, Unité de commande du moteur, Relais principal de moteur, Soupape de commande d’huile, Soupape EGR, Relais de commande du ventilateur, Sonde lambda, Unité de commande d’immobilisateur, Injecteurs, Soupape de commande de purge, Relais du moteur de commande du papillon des gaz, Relais de vitesse du véhicule | 20.0 A |
| 10 | Relais de compresseur du climatiseur | 10.0 A |
| 11 | Unité de commande ABS, Unité de commande ESP, Unité de commande du moteur, Interrupteur du feu d’arrêt, Feux arrière | 15.0 A |
| 12 | Non utilisé | |
| 13 | Alternateur | 7.5 A |
| 14 | Unité de commande de la carrosserie (BCM) | 10.0 A |
| 15 | Relais de commande de transmission automatique, Unité de commande du moteur | 20.0 A |
| 16 | Projecteurs | 10.0 A |
| 17 | Projecteurs | 10.0 A |
| 18 | Projecteur, droit (20A est également utilisé) | 10.0 A |
| 19 | Projecteur, gauche, Unité de commande de la correction de hauteur des projecteurs (20A est également utilisé) | 10.0 A |
| 20 | Éclairage du cendrier, Éclairage du sélecteur de vitesses de la transmission automatique, Combimètre, Interrupteur des feux antibrouillards, Témoin de la boîte à gants, Interrupteur de lampe de détresse, Interrupteur de correction de hauteur des projecteurs, Interrupteur de siège chauffant, Témoin de désactivation d’airbag latéral du passager, Variateur d’intensité lumineuse, Chauffage arrière, Connecteur supplémentaire, Feux arrière, Interrupteur de commande d’antipatinage | 7.5 A |
| 21 | Éclairage de la plaque d’immatriculation, Variateur d’intensité lumineuse, Feux arrière | 7.5 A |
| 22 | Unité de commande du climatiseur, Ecran d’affichage central, Combimètre, Unité de commande de la carrosserie (BCM), Unité de commande avant, Affichage multimédia, Radio, Lecteur de CD, Connecteur supplémentaire, Éclairage miroir(s) de courtoisie, Relais de douille accessoire | 15.0 A |
| 23 | Unité de commande du climatiseur, Ecran d’affichage central, Unité de commande de la carrosserie, Afficheur multifonctions, Radio, Lecteur de CD, Connecteur supplémentaire | 10.0 A |
| 24 | Relais de la pompe à carburant, Jauge de carburant | 15.0 A |
| 25 | Non utilisé | |
| R1 | Relais de feu antibrouillard, avant | |
| R2 | Relais d’avertisseur | |
| R3 | Non utilisé | |
| R4 | Non utilisé | |
| R5 | Relais de douille accessoire | |
| R6 | Relais de commande du ventilateur | |
| R7 | Non utilisé | |
| R8 | Non utilisé | |
| R9 | Relais de la soupape du papillon des gaz | |
| R10 | Non utilisé | |
| R11 | Relais de commande de transmission automatique | |
| R12 | Relais de commande moteur | |
| R13 | Relais de compresseur du climatiseur |

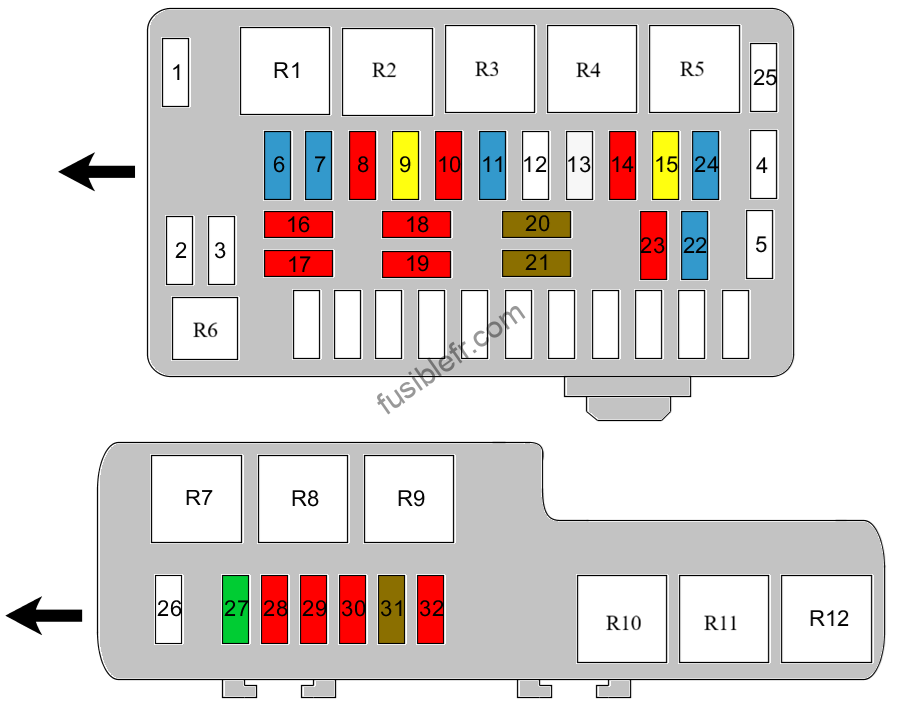

Schéma de la boîte à fusibles et relais (Diesel).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Boîte à fusibles et relais dans le compartiment moteur, fusibles 27 – 32, Relais de commande moteur | 60.0 A |
| 2 | Boîte à fusibles et relais dans le compartiment moteur, fusible 26, Relais du ventilateur de condenseur, Moteur ventilateur de radiateur | 40.0 A |
| 3 | Unité de commande ABS, Unité de commande ESP | 30.0 A |
| 4 | Unité de commande ABS, Unité de commande ESP | 40.0 A |
| 5 | Boîte à fusibles et relais dans l’habitacle, fusible 21, Unité de commande avant, Commutateurs de lève-vitre électrique | 40.0 A |
| 6 | Feux antibrouillard avant, Relais de feu antibrouillard, avant | 15.0 A |
| 7 | Douille accessoire allume-cigare | 15.0 A |
| 8 | Avertisseur, Relais d’avertisseur | 10.0 A |
| 9 | Relais principal de moteur | 20.0 A |
| 10 | Relais de compresseur du climatiseur | 10.0 A |
| 11 | Unité de commande ABS, Unité de commande ESP, Unité de commande du moteur, Interrupteur du feu d’arrêt, Feux arrière | 15.0 A |
| 12 | Non utilisé | |
| 13 | Relais du démarreur | 25.0 A |
| 14 | Unité de commande de la carrosserie (BCM) | 10.0 A |
| 15 | Solénoïde du sélecteur de la transmission automatique, Unité de commande du moteur | 20.0 A |
| 16 | Projecteurs | 10.0 A |
| 17 | Projecteurs | 10.0 A |
| 18 | Projecteur, droit | 10.0 A |
| 19 | Projecteur, gauche, Unité de commande de la correction de hauteur des projecteurs | 10.0 A |
| 20 | Éclairage du cendrier, Éclairage du sélecteur de vitesses de la transmission automatique, Combimètre, Interrupteur des feux antibrouillards, Témoin de la boîte à gants, Interrupteur de lampe de détresse, Interrupteur de correction de hauteur des projecteurs, Interrupteur de siège chauffant, Témoin de désactivation d’airbag latéral du passager, Variateur d’intensité lumineuse, Chauffage arrière, Connecteur supplémentaire, Feux arrière, Interrupteur de commande d’antipatinage | 7.5 A |
| 21 | Éclairage de la plaque d’immatriculation, Variateur d’intensité lumineuse, Feux arrière | 7.5 A |
| 22 | Unité de commande du climatiseur, Ecran d’affichage central, Interrupteurs de la colonne de direction, Combimètre, Unité de commande de la carrosserie (BCM), Unité de commande avant, Affichage multimédia, Radio, Lecteur de CD, Connecteur supplémentaire, Éclairage miroir(s) de courtoisie, Relais de douille accessoire | 15.0 A |
| 23 | Unité de commande du climatiseur, Ecran d’affichage central, Unité de commande de la carrosserie, Afficheur multifonctions, Radio, Lecteur de CD, Connecteur supplémentaire | 10.0 A |
| 24 | Relais de la pompe à carburant, Jauge de carburant | 15.0 A |
| 25 | Non utilisé | |
| 26 | Relais du ventilateur de condenseur | 30.0 A |
| 27 | Unité de commande du moteur | 30.0 A |
| 28 | Soupape de commande de la prise d’air (IACV), Ou, Sonde lambda | 10.0 A |
| 29 | Relais du ventilateur de condenseur, Relais de commande du ventilateur, Relais de bougies de préchauffage, Relais du ventilateur du radiateur, Relais du démarreur | 10.0 A |
| 30 | Solénoïde du refroidisseur des gaz d’échappement, Soupape de contrôle de tourbillon, Turbine à géométrie variable (VGT), Capteur de vitesse du véhicule, Ou, Système de contrôle des émissions | 10.0 A |
| 31 | Unité de commande d’immobilisateur | 7.5 A |
| 32 | Ventilateur de chauffage | 10.0 A |
| R1 | Relais de feu antibrouillard, avant | |
| R2 | Relais d’avertisseur | |
| R3 | Non utilisé | |
| R4 | Non utilisé | |
| R5 | Relais de douille accessoire | |
| R6 | Relais de commande moteur | |
| R7 | Relais de commande du ventilateur | |
| R8 | Relais du ventilateur du radiateur | |
| R9 | Relais de bougies de préchauffage | |
| R10 | Relais du ventilateur de condenseur |
