Schéma boîte à fusibles Mitsubishi Space wagon (N8, N9)
Auteur: Ramon Watkins.Nous examinons les modèles Mitsubishi Space wagon (N8, N9), Mitsubishi Chariot 2, Dodge Colt Vista Wagon and Plymouth Colt Vista Wagon 1998, 1999, 2000, 2001, 2002, 2003, 2004. Essence (1.8 GDI, 2.0 GDI, 2.4 GDI). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F4/15A – Boîte à fusibles dans l’habitacle. |
Tableau fusible Mitsubishi Space wagon (N8, N9).
Dans cet article, nous examinerons en détail le schéma de la boîte à fusibles du Mitsubishi Space Wagon. Ce schéma peut varier selon le modèle, l’année et la finition ; les informations présentées ici sont donc générales.
Contenu:
Boîte à fusibles dans l’habitacle.
Boîte à fusibles dans le compartiment moteur.
Boîte à fusibles dans l’habitacle.

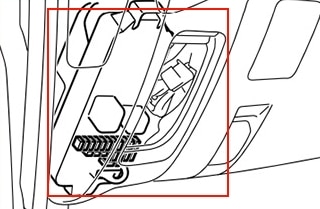

Situé sous le tableau de bord, côté conducteur.

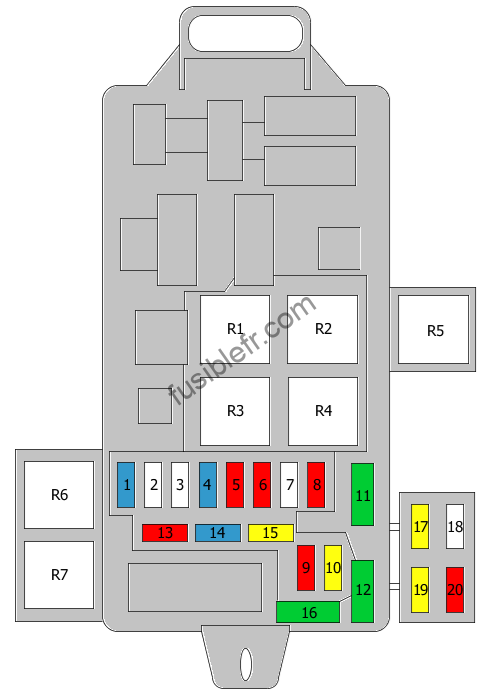

Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Système de commande électrique de temps et alarme (ETACS), Moteur d’essuie-glace arrière, Miroirs, Télécommande | 15.0 A |
| 2 | Non utilisé | |
| 3 | Non utilisé | |
| 4 | Allume-cigare, Afficheur multifonctions, Ordinateur de navigation | 15.0 A |
| 5 | Unité de commande ABS, Capteur G ABS (transmission manuelle), Lampe d’avertissement de ABS, Unité de commande de 4 roues motrices, Relais de compresseur du climatiseur, Interrupteur de climatisation, Relais de soufflerie, Interrupteur de soufflerie, Relais de désembueur, Unité de commande avant, Commande de la ventilation, Unité de commande de toit ouvrant | 10.0 A |
| 6 | Interrupteurs de la colonne de direction, Combimètre, Système de commande électrique de temps et alarme (ETACS), Unité de commande SRS, Capteur de vitesse du véhicule | 10.0 A |
| 7 | Non utilisé | |
| 8 | Unité de commande de la transmission automatique, Système de commande électrique de temps et alarme (ETACS), Capteur du position de vilebrequin, Afficheur multifonctions, Éclairage de combinaison arrière, Unité de commande SRS | 10.0 A |
| 9 | Éclairage de combinaison arrière, Feux antibrouillard arrière | 10.0 A |
| 10 | Système de commande électrique de temps et alarme (ETACS), Connecteur de diagnostic | 20.0 A |
| 11 | Interrupteur de climatisation, Interrupteur de soufflerie | |
| 12 | Interrupteur de climatisation, Compresseur de climatiseur, Moteur de soufflerie, Interrupteur de soufflerie, Résistance de soufflerie | 30.0 A |
| 13 | Fusible de réserve | 10.0 A |
| 14 | Fusible de réserve | 15.0 A |
| 15 | Fusible de réserve | 20.0 A |
| 16 | Fusible de réserve | 30.0 A |
| 17 | Toit ouvrant | 20.0 A |
| 18 | Non utilisé | |
| 19 | Siège(s) chauffant(s) | 20.0 A |
| 20 | Désembueur, Miroirs chauffants | 10.0 A |
| R1 | Relais de vitre électrique | |
| R2 | Relais d’alternateur | |
| R3 | Relais de soufflerie | |
| R4 | Relais de désembueur | |
| R5 | Relais de feu antibrouillard arrière | |
| R6 | Relais de douille accessoire | |
| R7 | Lampe d’avertissement de ABS |

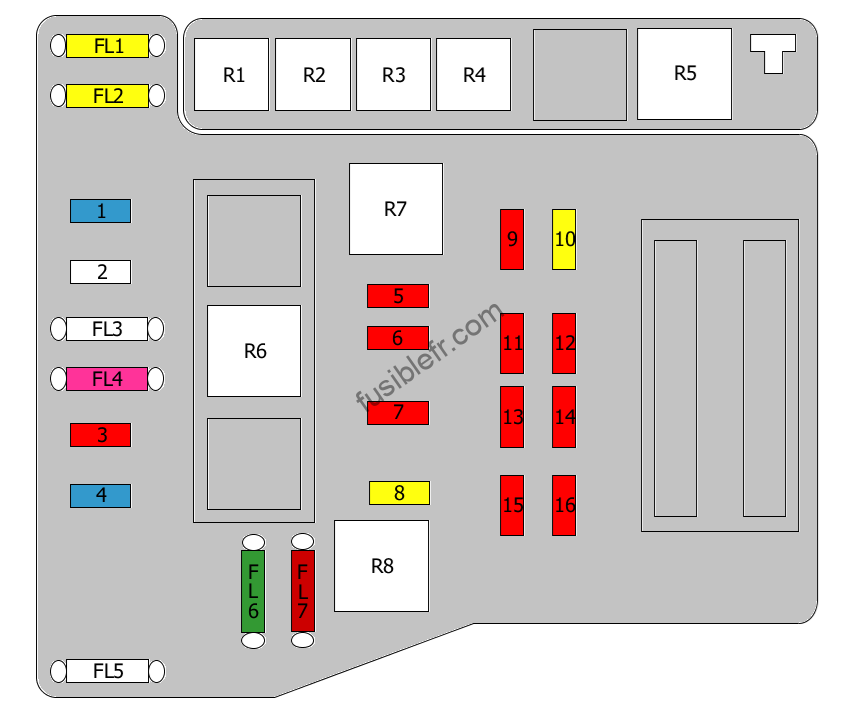

Boîte à fusibles dans le compartiment moteur.

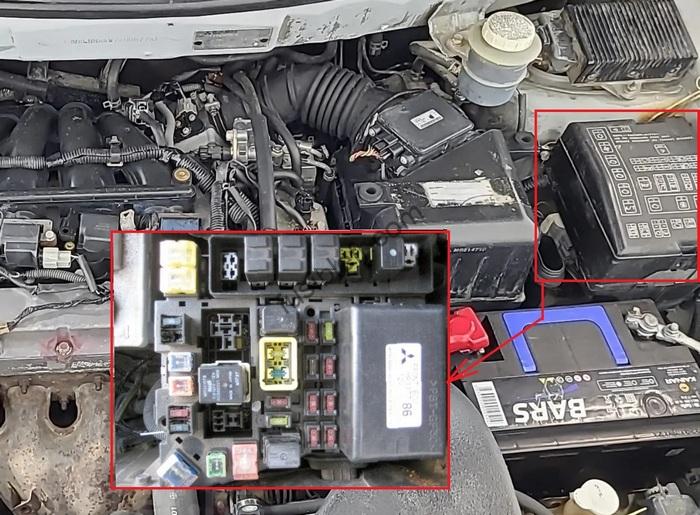

Situé à côté de la batterie.
| Num | Circuits protégés | Amps |
|---|---|---|
| FL1 | ABS, Unité de commande ESP | 60.0 A |
| FL2 | Boîte à fusibles dans l’habitacle, fusibles 9 – 12 | 60.0 A |
| FL3 | Unité de commande d’immobilisateur, Système intelligent et innovant de commande électronique des véhicules (INVECS-II), Unité de commande de la transmission automatique, Système de commandes moteur | 20.0 A |
| FL4 | Interrupteur d’allumage | 30.0 A |
| FL5 | Système de charge, Boîte à fusibles dans le compartiment moteur, fusibles 1, 2, 6, 7, FL1, FL2 | 100.0 A |
| FL6 | Boîte à fusibles dans l’habitacle, fusibles 17, 18, Lave-phares, Vitres électriques | 40.0 A |
| FL7 | Ventilateur(s) de refroidissement | 50.0 A |
| 1 | Douille accessoire | 15.0 A |
| 2 | Non utilisé | |
| 3 | Alternateur, Éclairage de l’avertisseur de danger, Unité de commande de l’entrée sans clé, Indicateurs de direction | 10.0 A |
| 4 | Feux d’arrêt | 15.0 A |
| 5 | Douille accessoire, Afficheur multifonctions | 10.0 A |
| 6 | Unité de commande de la transmission automatique, Alimentation de(s) commande(s) de la colonne de direction, Porte ouverte, Éclairage des portes, Système de commande électrique de temps et alarme (ETACS), Unité de commande du moteur, Unité de commande avant, Éclairage du coffre à bagages, Afficheur multifonctions, Éclairage intérieur, Compteur de vitesse, Tachymètre, Unité de commande de toit ouvrant | 10.0 A |
| 7 | Compresseur de climatiseur | 10.0 A |
| 8 | Feux antibrouillard avant | 20.0 A |
| 9 | Avertisseur | 10.0 A |
| 10 | Système de lavage/balayage du pare-brise | 20.0 A |
| 11 | Lampes, Rheostat, Feux arrière | 10.0 A |
| 12 | Feux arrière | 10.0 A |
| 13 | Projecteurs | 10.0 A |
| 14 | Projecteurs, Correction de hauteur des projecteurs | 10.0 A |
| 15 | Projecteurs | 10.0 A |
| 16 | Projecteurs, Lampe de signalisation de faisceau principal | 10.0 A |
| R1 | Relais de commande de transmission automatique | |
| R2 | Relais d’injecteur | |
| R3 | Relais de commande moteur | |
| R4 | Relais de la pompe à carburant | |
| R5 | Relais de compresseur du climatiseur, Ou, Avertisseur | |
| R6 | Relais du ventilateur de refroidissement | |
| R7 | Relais d’avertisseur | |
| R8 | Relais de feu antibrouillard, avant |
