Schéma boîte à fusibles Mitsubishi L200 (K60, K70)
Auteur: Ramon Watkins.Nous examinons les modèles Mitsubishi L200 /Triton (K60, K70) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. Essence, diesel (2.0 16V, 2.4 16V, 2.5 D, 2.5 TDi, 3.0 V6). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F8/15A – Boîte à fusibles dans l’habitacle. |
Tableau fusible Mitsubishi L200 (K60, K70).
Le Mitsubishi L200 est l’un des pick-ups les plus populaires du constructeur japonais Mitsubishi Motors. Les modèles K60 et K70, produits au début des années 1990, sont reconnus pour leur fiabilité et leur polyvalence. La compréhension du système électrique, notamment du système de fusibles, est essentielle à l’entretien de tout véhicule. Cet article présente en détail le schéma des fusibles du Mitsubishi L200, en précisant leurs fonctions, leurs points de connexion et les méthodes de diagnostic.
Contenu:
Boîte à fusibles dans l’habitacle.
Boîte à relais dans l’habitacle.
Relais supplémentaires dans l’habitacle.
Boîte à fusibles dans le compartiment moteur.
Boîte à relais dans le compartiment moteur.
Relais supplémentaires dans le compartiment moteur.
Boîte à fusibles dans l’habitacle.
La boîte à fusibles se trouve dans le tableau de bord (côté gauche). Il vous faudra peut-être retirer quelques garnitures pour y accéder.
Schéma de la boîte à fusibles.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Désembueur, Miroirs chauffants | 20.0 A |
| 2 | Moteur de soufflerie | 20.0 A |
| 3 | Indicateurs de direction, Clignotants de l’avertisseur de danger | 10.0 A |
| 4 | Système de commande électrique de temps et alarme (ETACS), Horloge, Radio | 10.0 A |
| 5 | Non utilisé | |
| 6 | Système de commande électrique de temps et alarme (ETACS) | 15.0 A |
| 7 | Unité de commande ABS, Relais de désembueur, Relais du système voyant lumière du jour, Relais codes/route, Relais du lave-phare, Relais de soufflerie, Interrupteur de climatisation, Relais du ventilateur de condenseur, Relais du chauffage arrière | 10.0 A |
| 8 | Allume-cigare, Télécommande, Miroirs | 15.0 A |
| 9 | Relais d’essuie-glace intermittent, Moteur de lave-glace, Moteur d’essuie-glace | 15.0 A |
| 10 | Combimètre, Feux de recul, Verrouillage du différentiel, Unité de commande SRS | 10.0 A |
| 11 | Unité de commande ABS, Combimètre, Système de commande électrique de temps et alarme (ETACS), Immobilisateur, Multimètre, Unité de commande de 4 roues motrices, Verrouillage du différentiel, Unité de commande SRS, Unité de commande du moteur | 10.0 A |
| 12 | Feux d’arrêt | 10.0 A |
| 13 | Système voyant lumière du jour actif (conduite à gauche), Avertisseur | 10.0 A |
| 14 | Sièges chauffants, Vitres électriques | 10.0 A |
| 15 | Relais de commande de surmultiplicateur (conduite à gauche) | 10.0 A |
| 16 | Réchauffeur de carburant (conduite à gauche) | 15.0 A |
| 17 | Ventilateur arrière | 10.0 A |
| R1 | Indicateurs de direction, Clignotants de l’avertisseur de danger | |
| R2 | Non utilisé | |
| R3 | Relais de soufflerie |

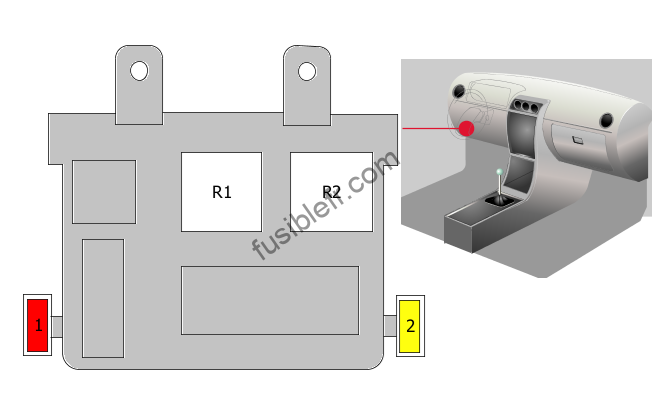

Boîte à relais dans l’habitacle.
Fusible 1
Miroirs chauffants
10.0 A.
Fusible 2
Désembueur
20.0 A.
Relais R1
Relais du chauffage arrière.
Relais R2
Relais de vitre électrique.

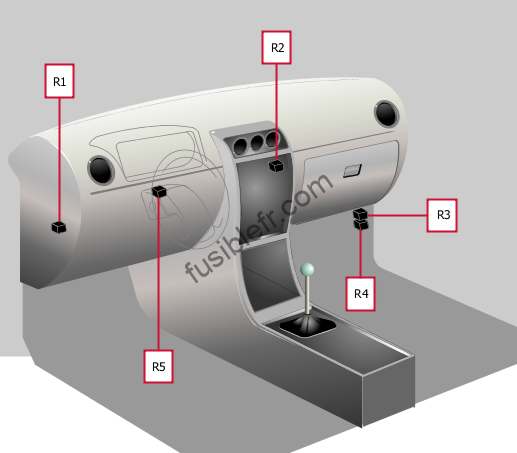

Relais supplémentaires dans l’habitacle.
Relais R1
Relais de commande du surmultiplicateur.
Relais R2
Relais de désembueur.
Relais R3
Relais de commande moteur.
Relais R4
Relais de la pompe à carburant
Relais supplémentaire, pompe à carburant.
Relais R5
Essuie-glace avant intermittent.
Boîte à fusibles dans le compartiment moteur.

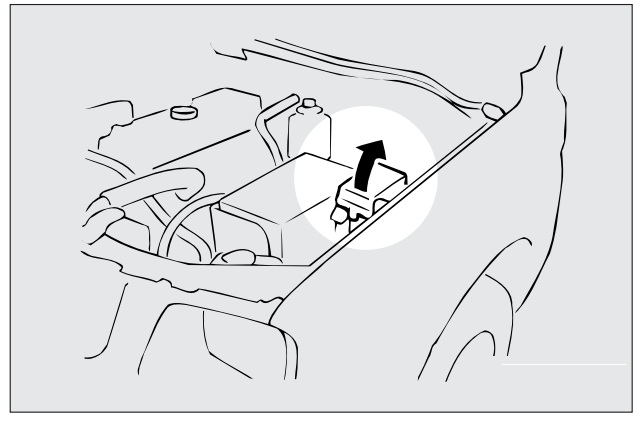

Dans le compartiment moteur, la boîte à fusibles est située comme indiqué sur l’illustration.

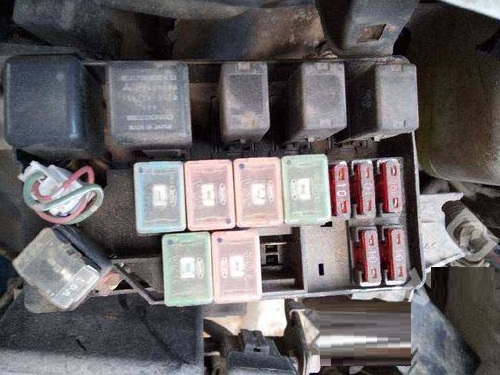

Schéma de la boîte à fusibles et relais.
| Num | Circuits protégés | Amps |
|---|---|---|
| FL1 | Boîte à fusibles Nº1 dans le compartiment moteur (fusibles FL6, FL7), avec l’allumage éteindre; Boîte à fusibles Nº1 dans le compartiment moteur (fusibles FL2 – FL5, 1), après le démarrage du moteur | 80.0 A |
| FL2 | Ventilateur de refroidisseur intermédiaire; Injection de carburant | 20.0 A |
| FL3 | Projecteurs; Feux arrière; Feux antibrouillard arrière; Alternateur; Boîte à fusibles Nº1 dans le compartiment moteur, fusibles 2 – 4 | 30.0 A |
| FL4 | Vitres électriques | 30.0 A |
| FL5 | Interrupteur d’allumage; Système de démarrage | 40.0 A |
| FL6 | Boîte à fusibles Nº1 dans le compartiment moteur, fusible 5; Boîte à fusibles dans l’habitacle, fusibles 1, 2, 6, 12, 16, 17; Boîte à relais dans l’habitacle, fusibles 1, 2 | 40.0 A |
| FL7 | Boîte à relais dans le compartiment moteur, fusibles 1, 2 | 30.0 A |
| FL8 | Non utilisé | |
| 1 | Éclairage de l’avertisseur de danger | 10.0 A |
| 2 | Feux arrière; Éclairage | 10.0 A |
| 3 | Feux arrière | 10.0 A |
| 4 | Feux antibrouillard arrière; Lampe de signalisation de faisceau principal | 10.0 A |
| 5 | Horloge; Radio; Éclairage de l’habitacle; Allumage; Lampe de clé de contact (conduite à gauche); Alimentation électrique de l’unité de commande du moteur; Alimentation principale et circuit de terre | 10.0 A |
| R1 | Relais d’alternateur | |
| R2 | Relais du démarreur | |
| R3 | Relais du ventilateur du refroidisseur intermédiaire | |
| R4 | Relais du projecteur | |
| R5 | Relais des feux arrière |

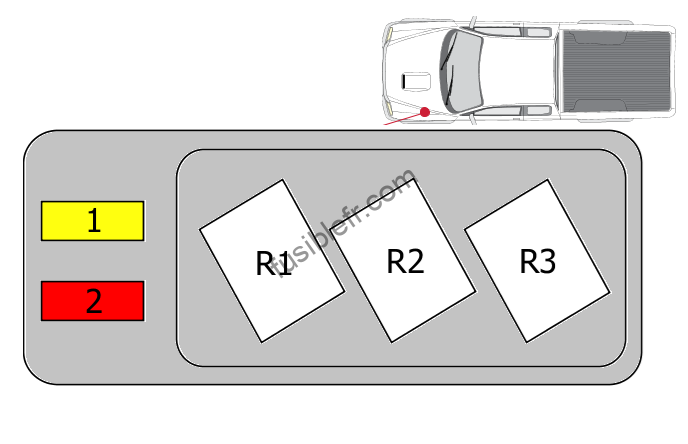

Boîte à relais dans le compartiment moteur.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Ventilateur du condenseur | 20.0 A |
| 2 | Compresseur de climatiseur | 10.0 A |
| R1 | Relais de compresseur du climatiseur | |
| R2 | Relais du ventilateur de condenseur | |
| R3 | Commande du ventilateur de condenseur |
Relais supplémentaires dans le compartiment moteur.
| Num | Circuits protégés | Amps |
|---|---|---|
| R1 | Relais du moteur ABS | |
| R2 | Relais de solénoïde ABS | |
| R3 | Relais d’avertisseur | |
| R4 | Relais de réchauffeur de carburant | |
| R5 | Relais de bougies de préchauffage | |
| R6 | Relais de feu antibrouillard arrière | |
| R7 | Système voyant lumière du jour, relais 2 | |
| R8 | Système voyant lumière du jour, relais 1 | |
| R9 | Relais du lave-phare |
